Электрика
Вторыми представителями семейства по нагреву воды будут электрические водонагреватели. Безусловно, доля риска в них есть, как и в любом бытовом приборе, но опасности они представляют немного меньше, да и пользоваться ими проще.
Проточный
Это своего рода небольшая коробочка, от которой идет один кран с регулируемой по теплоте водой. Сразу стоит отметить, что полноценный бойлер такое устройство не заменит. Поэтому стоимость его в несколько раз меньше. Каков же принцип работы проточного нагревателя? Он подключается непосредственно к системе водоснабжения. Холодная вода, проходя через специальный нагревательный элемент, становится определенной температуры. И еще одна пометка, проточный водонагреватель не приспособлен для нагрева больших объемов и высоких температур.
Именно по этому, его часто называют дачным вариантом. Средняя температура воды, которую нагревает прибор, – 37-40⁰С.
Накопительный
Это полноценный полезный и отличный в управлении прибор. Большая часть таких бойлеров – автоматические. То есть он сам включается, когда вода остывает, нагревает ее до указанной температуры и отключается, экономя тем самым электроэнергию. Главным условием такого агрегата должно быть постоянное включение в сеть. Они бывают на 30, 50, 80, 120 литров. По крайней мере, это самые распространенные модели. Наполняются накопительные водонагреватели также самостоятельно, когда в баке воды остается меньше нормы.
Установка водонагревателя под мойку
Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.
Монтаж безнапорного водонагревателя
Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.
Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.
Смеситель для безнапорного накопительного нагревателя
Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.
Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.
Монтаж напорного накопительного водонагревателя
Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.
Начинаем подготовку водонагревателя. Для этого выполняем следующее:
- На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
- На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.
Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!
Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.
Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):
на холодной воде — для подачи на водонагреватель;
на горячей воде для переключения с основного горячего водоснабжения на резервное.
Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.
1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды
К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.
Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.
Монтаж напорного проточного нагревателя
Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.
1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО
Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.
рмнт.ру
Какой накопительный бойлер уместен на кухне ↑
Наливной водонагреватель для кухни работает иначе. Он представляет собой бак с толстыми стенками, внутри которого находится электронагреватель. Бойлер также оснащен термостатом для контроля температуры воды. Такой нагреватель крепят к стене, поскольку подача осуществляется снизу, а выход горячей воды – сверху. На кухне распространен вариант размещения под мойкой.
Вариант скрытого размещения бойлера
Принцип действия бойлера наливного типа заключается в постепенном нагревании поступающей внутрь бака воды. Когда вода нагреется до заданной температуры, датчик автоматически отключит ТЭН. Когда же она остынет или будет расходоваться, датчик включит нагреватель. Таким образом, внутри накопительного водонагревателя всегда есть запас горячей воды одной температуры, что очень удобно.
Но на кухне нет смысла устанавливать бойлер большого объема. Расход воды для мытья посуды, как правило, небольшой. Постоянно греть 80-100 л горячей воды для того, чтобы помыть пару тарелок, не экономно с точки зрения потребления электроэнергии. Да и места такой агрегат займет немало. Для кухни лучше всего подходят небольшие наливные бойлеры объемом 6-10 л, которые не потребляют много электричества и имеют компактный размер.
Выглядит аккуратно
Главное преимущество накопительного водонагревателя для кухни – его мощность. Как правило, эти приборы можно подключить к обычной бытовой розетке – они не потребляют большое количество электроэнергии, а значит, нагрузка на электропроводку будет допустимой. Но тем не менее, прежде чем покупать бойлер высокой мощности – от 5 кВт, проконсультируйтесь с квалифицированным электриком, выдержит ли ваша проводка такой прибор.
Что нужно учесть при выборе ↑
Если вы планируете покупать нагреватель, чтобы пользоваться им исключительно во время профилактических работ центрального горячего водоснабжения, тратиться на дорогостоящую модель не имеет смысла. В летний период вы вполне обойдетесь проточным бойлером маленькой мощности с небольшим заявленным объемом подачи воды.
Выбрать нагреватель не так просто
Если же пользоваться бойлером на кухне нужно круглый год, рассмотрите накопительные модели небольшого объема – до 15 л. Поскольку водопроводная вода в зимнее время очень холодная (около 5 градусов), проточный водонагреватель может попросту не справиться с такой разницей температур.
Как подобрать объем
Мощность бойлера – основная характеристика. И дело тут не только в скорости нагрева и классе энерго эффективности
Важность этого вопроса заключается в том, что в большинстве многоквартирных домов нет возможности устанавливать высокомощные водонагреватели из-за слабой электропроводки. Самостоятельно можно подключать приборы до 5 кВт, дальше придется подключаться к щитку отдельным толстым проводом или вообще использовать трехфазную сеть
Самыми маломощными являются накопительные бойлеры. Можно найти маленькие модели начиная от 0,8 кВт. Нагреватели на кран, проточные бойлеры потребляют приблизительно 7 кВт. Электроприборы более высокой мощности нет необходимости устанавливать на кухню. Но если горячая вода будет потребляться не только для мытья посуды, но и для принятия душа, они будут уместны.
Зависимость времени нагрева воды от мощности ТЭНа
Поскольку электрический водонагреватель совмещает в себе 2 потенциально опасные вещи: воду и электричество, при выборе нужно учитывать все, что касается безопасной эксплуатации. Хороший бойлер оснащен устройством защитного отключения (УЗО) при перебоях подачи электроэнергии. Должна быть установлена защита от перегрева воды и автоматическое отключение при «сухом» включении. И не забывайте о заземлении.
Накопительный водонагреватель

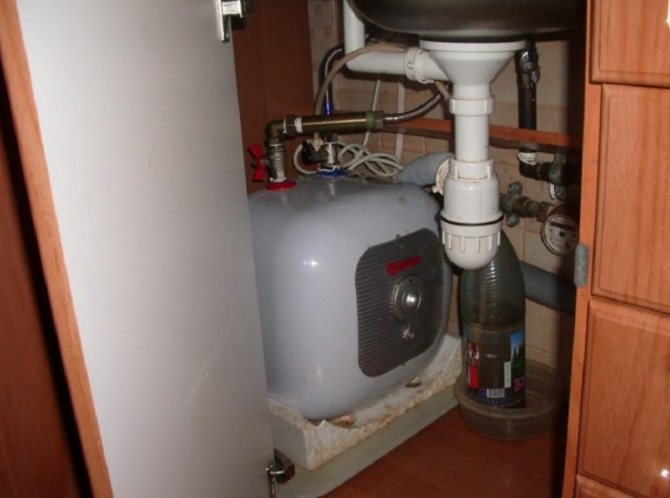

Накопительный водонагреватель (бойлер) под мойкой.Накопительный водонагреватель иначе называется бойлер, представляет из себя ёмкость для холодной воды, которая по мере необходимости нагревается на заданную температуру. Нагревание воды в электрических водонагревателях накопительного типа происходит при помощи ТЭНов, несколько напоминающих открытую спираль в электрочайнике. Современные бойлеры, наполнены различной электроникой для управления процессом нагрева.
Бойлеры небольшой ёмкости до 50-70 литров устанавливаются на стену (настенные бойлеры). Более ёмкие бойлеры ставятся (монтируются) на полу (напольные бойлеры).
Статья по теме: Какой холодильник выбрать для квартиры
Настенный электрический бойлер в шкафу
Виды водонагревателей для установки под мойкой
Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.
Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним
При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго
Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)
Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.
Накопительный водонагреватель
Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.
При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.
Проточный водонагреватель
То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.
А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.
