Что это такое цанга: 6 плюсов

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

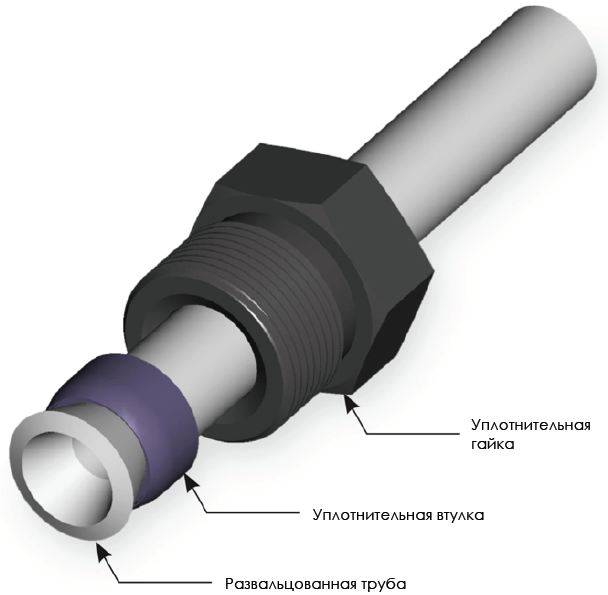

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

• соединение труб одинакового и разного диаметра;
• создание в трубопроводных системах угловых соединений;
• соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой

Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью

Раструбный способ соединения

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Соединение без уплотнения кольцом

Без уплотнительного кольца чаще всего соединяют чугунные трубы. Вставляемую трубу укорачивают, обрабатывают торец так, чтобы в нем не осталось зазубрин и тещин. В раструб вставляют хвостовую часть сочленяемой трубы.

Получившийся зазор заполняют канатом из промасленной пеньки или льняными просмоленными прядями. Вначале уплотнитель укладывают кольцом и зачеканивают в раструбе, постукивая молотком по специальной деревянной лопатке или отвертке

При этом важно следить, чтобы концы материала не попали внутрь трубопровода

Продолжают послойную укладку уплотнителя до заполнения раструба на 2/3 его глубины. Для последнего слоя используют ничем не обработанный уплотнитель, т.к. масла или смола ухудшат адгезию при заполнении оставшегося в раструбе пространства цементом.

Для получения раствора нужен цемент марок 300 — 400 и вода для его разведения. Компоненты берут в соотношении 9:1. Цемент втрамбовывают в раструб и укрывают мокрой тряпкой для лучшего схватывания.

Наиболее качественная заделка — использование расширяющегося цемента. Его приготавливают перед самым применением путем добавления в емкость с основным компонентом воды в пропорции 2:1 с дальнейшим тщательным перемешиванием и заливкой в раструб. При затвердении цемент самоуплотняется и становится полностью водонепроницаемым

Иногда вместо цемента используют асбоцементную смесь, изготовленную из цемента М400 и качественного асбестового волокна в соотношении 2:1. Воду добавляют непосредственно перед укладкой в количестве около 11% от веса сухой смеси. Вместо уплотнителей на основе цемента практикуют применение битумного, силиконового герметиков, глины, последний слой которой укрепляют путем нанесения битума или масляной краски.

Соединение раструбом с уплотнительным кольцом

Такой метод при устройстве внутридомовой канализационной системы применяют наиболее часто. Кольцо из резины, зажатое между раструбом и вставляемой в него трубой, дает герметичное соединение. Поэтому способ не только простой, но и надежный.

Уплотнительное кольцо в некоторой степени сглаживает перепады осей между двумя соединяемыми трубами, но только в том случае, когда оси на каждом метре составного трубопровода смещены на величину, не выходящую за пределы толщины стенки трубы. Если это условие нарушено, то повышается вероятность появления протечек в результате неравномерного деформирования уплотнения.

Порядок соединения труб раструбом. Стыкуемые детали очищают от грязи и пыли. Чтобы не повредить уплотнительное кольцо при установке, гладкий конец трубы предварительно смазывают мылом, глицерином или специальной силиконовой смазкой. Масла для этой цели применять нельзя. Кроме смазки, защитит кольцо от повреждений фаска, выполненная на стыковочном конце трубы меньшего диаметра под углом 15⁰

Чтобы определить глубину вжима свободного хвостовика трубы в раструб, уплотняющее кольцо временно снимают. Затем, поместив трубу в раструб до упора, отмечают то место, где вставляемая часть соприкасается с раструбом. При монтаже трубу немного выдвигают по отношению к отметке — на 0,9 – 1,1 см. Это расстояние позволит уравновесить внутренние напряжения, появляющиеся в системе при температурных колебаниях.

Специалисты рекомендуют перед размещением кольца окунуть его в мыльную воду и немного сжать. Это значительно упростит его вставку в углубление раструба. С целью сведения до минимума величины перекоса, отдельные производители стали выпускать фитинги с углом 87⁰ вместо 90⁰. Труба входит в раструб под уклоном и кольцо не перекашивает.

Когда есть необходимость в соединении труб, изготовленных из материалов разного рода, применяют переходные патрубки. Такой размер патрубка, как внутренний диаметр должен соответствовать наружному сечению подсоединяемой трубы. В случае сочленения раструба полимерной трубы с трубой из чугуна на конец второй накладывают двойной уплотнитель и монтируют патрубок.

В машиностроении

Цанга на Викискладе

Предназначены для зажима инструмента или детали цилиндрической формы. Например, фрез с цилиндрическим хвостовиком. Иногда встречаются специальные цанги для квадрата или шестигранника.

Цанга устанавливается в специально предназначенный для неё цанговый патрон. Патрон может быть неотделимой частью шпинделя станка (как правило, это миниатюрные «часовые» станки) или самостоятельным изделием (устанавливаемым на станок с помощью инструментального конуса или на посадочное место токарного патрона).

Существует множество типоразмеров цанг, отличающихся конструктивно. Для каждого типоразмера подходит только свой патрон. Машиностроительные цанги общего применения можно разделить на:

• цанги с одной зоной зажима и с двумя зонами зажима. Зажим детали в двух зонах вдоль оси не позволяет ей отклоняться от оси шпинделя. Зажим в одной зоне менее жесткий.
• Сквозные и глухие. Сквозные цанги не имеют ограничения на длину детали.
• Для метчиков используют специальную разновидность цанг, имеющие паз для квадрата на хвостовике метчика и обеспечивающие осевую компенсацию.

В автоматах продольного точения цанги используются для закрепления детали, то есть, по сути, цанговый патрон выступает в роли токарного. Такое решение применяется ввиду малых размеров обрабатываемых деталей. Существует множество разнообразных цанг для автоматов продольного точения. Они могут иметь керамические или твёрдосплавные вставки, для большей износостойкости и исключения налипания металла детали на цангу.

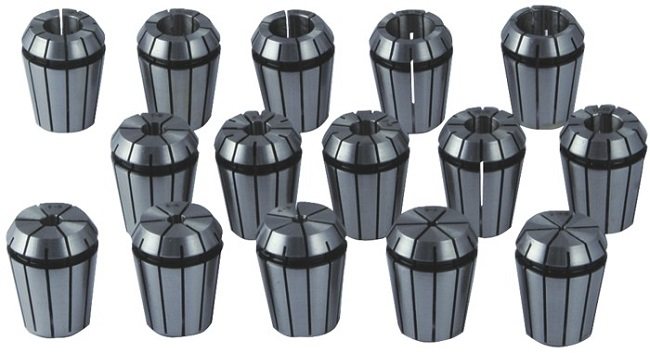

Цанги типа ER

Сегодня наиболее распространены цанги типа ER. Это цанги со сквозным отверстием и двумя зонами зажима. Конструктив предложен в 1973 году компанией Rego-Fix. Удачное решение быстро распространилось и унифицировано стандартами DIN 6499, ISO 15488.

Другие машиностроительные цанги

Существует большой парк оборудования с другими типами цанг. Чаще всего они используются в миниатюрных станках. Наиболее известны цанги C-серии и аналогичные. Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3 разрезами, образующими лепестки, которые обладают пружинящим эффектом.

Соединение профильных труб без сварки

Стыковка профильных труб может выполняться и без применения сварочного оборудования. Как соединить профильные трубы без сварки:

• использование краб-системы;
• фитинговая стыковка.

Краб-система для труб состоит из стыковочных скоб и фиксирующих элементов. Соединение в таком случае выполняется с помощью гаек и болтов и в конечном виде образуют «Х», «Г» или «Т»-образную конструкцию профиля. Таким соединением можно состыковать от 1 до 4 труб, но только под прямым углом. По прочности они не уступают сварным швам.

Фитинговая стыковка используется в случае когда необходимо выполнить ответвление от основной трубы. Существует несколько разновидностей соединителей для труб, которые позволяют монтировать заготовки в различных конфигурациях. Основные из них:

• муфта;
• уголок;
• тройник;
• крестовина.

Краб-системы чаще всего применяют при монтаже несложных уличных конструкций, таких, как теплица или навес

Виды и особенности, применение патронов

Применяются следующие виды цанговых зажимных элементов:

• Цельные. Самый доступный и распространенный вид. Для крепления хвостовиков и заготовок до 3 мм лепестков делают 3, от 3 до 80 – 4, свыше 80 мм – 6. Вследствие уменьшения просвета между ними во время затягивания гайки существенно повышается надежность.
• Разъемные. Используются для фиксации заготовок самых малых размеров. Конус составляется из отдельных подпружиненных кулачков. Такие наборы укомплектовывают сменными вкладышами.
• Конусные. Предназначены для крепления хвостовиков инструмента и заготовок, имеющих вид конуса (Морзе или метрического).

В зависимости от направления движения лепестков цанги бывают:

• втягиваемые;
• выдвижные;
• неподвижные.

Советы по выбору

При выборе цангового патрона для фрезера можно встретиться с рядом затруднений.

Производитель

Частая ошибка – выбор набора от малоизвестного производителя, привлекающего низкой ценой. Такая оснастка обладает следующими типичными недостатками:

• Низкая точность изготовления. Приводит к несоответствию заявленного размера фактическому, ненадежному креплению инструмента (заготовки) и нежелательным продольным биениям.
• Некачественные материалы и несоблюдение технологии изготовления (недостаточная закалка). Такая оснастка имеет короткий срок службы, поскольку может просто развалиться во время работы. Это чревато также травмами и повреждением материалов и оборудования.

Предъявление претензий таким недобросовестным изготовителям сопряжено с большими затратами времени и средств с невысокими шансами на успех. Поэтому лучше сразу купить продукцию производителей, положительно зарекомендовавших себя на рынке, таких, как Makita, Bosch, Ryobi и других. Заводы находятся в Китае, но известные фирмы дорожат своей репутацией и внедряют современные системы контроля качества на всех этапах производства.

Профессиональные или бытовые модели

У ведущих изготовителей все оборудование и инструменты делятся на классы:

• профессиональные;
• бытовые.

Все они качественные. Различие состоит в ресурсе. Профессиональные модели рассчитаны на активное применение с минимальными перерывами либо на непрерывное использование. Им свойственная высокая цена. Бытовые устройства отличаются более демократичной ценой, они также будут безупречно работать, но они не рассчитаны на большие нагрузки. Если объем предстоящих операций невелик, вполне можно сэкономить и приобрести инструмент и оснастку бытовых серий. Если же планируется постоянная работа, лучше купить набор из профессиональной серии.

Тип крепления

Цанги с зажимной гайкой обеспечивают высокую надежность и точность крепления, а также минимальное осевое биение. Они применяются и в тех случаях, когда нужна большая скорость фрезерования. Такая оснастка меньше изнашивается в ходе эксплуатации, сохраняет размеры посадки весь срок службы. Минусы:

• необходимость держать под рукой накидной ключ;
• длительное время установки и снятия инструмента.

Быстрозажимные цанги применяются в перфораторах и дрелях, снятие и установка инструмента проводится мгновенно и не требует дополнительных приспособлений. Со временем точность крепежа в таких зажимах снижается.

Особенности конструкции

Выбранная модель должна подходить к вашему оборудованию и инструменту. Для этого нужно уточнить следующие параметры:

• Крепление к шпинделю. Цанговый разъем может крепиться напрямую или через переходник. Возможен и резьбовой вариант фиксации. Каждый фрезер рассчитан на цанги определенного типа и размера. Подбирается такое крепление, которое совместимо с вашим оборудованием и инструментом.
• Посадочные размеры. Для правильного подбора зажимного патрона необходимо знать диаметр пояска либо геометрические параметры конуса.
• Число лепестков зависти от диаметра: для малых толщин (до 3 мм) их обычно делают три, для средних — четыре. Для размеров свыше 80 мм потребуется шесть.
• Прочность материала и степень закалки выбирают в зависимости от характера предстоящих работ. Для фрезеровки дерева и мягкого пластика можно остановиться на обычных сталях. Если предстоит обрабатывать металлы, лучше взять оснастку из инструментального сплава с качественной закалкой.

Резюмируя, нельзя сказать, что продукция какого-либо производителя, например, Ryobi, Metabo или Makita является наилучшей. При приобретении набора цанг для фрезера необходимо исходить, прежде всего, из вида предстоящих операций, инструмента в наличии, материалов и оборудования. Цена покупки должна соответствовать объему работ.

Классификация соединительных элементов

На различные типы фитинговые элементы для труб разделяются по трем основным признакам:

• материалу изготовления соединительного элемента;
• основному назначению такой детали;
• способу соединения фитинга с элементами трубной магистрали.

В зависимости от материала изготовления выделяют соединительные элементы, которые производятся из:

• металла;
• полимерных материалов.

Пластиковые цанговые фитинги

Каждая из таких групп может включать в себя несколько подгрупп. Так, в категорию металлических фитингов входят детали, изготавливаемые как из железоуглеродистых сплавов (обычные и легированные стали, чугун), так и из цветмета (медь, латунь).

В зависимости от основного назначения фитингов принято выделять детали, предназначенные для:

1. стыковки отдельных участков трубопроводов (к таким соединительным элементам, в частности, относятся муфты и штуцеры);
2. монтажа ответвлений, отходящих от основной трубной магистрали (к данной категории относятся тройники и крестовины);
3. обустройства угловых соединений и мест пересечения трубопроводных линий.

Соединительная муфта цанга-цанга

Кроме перечисленных выше следует также выделить и фитинги-заглушки. Их основное назначение состоит в том, чтобы не допускать перемещения транспортируемой среды по отдельным участкам трубопровода.

По способу соединения с элементами трубопроводной системы различают:

• фитинги резьбового типа, соединяемые с трубными сгонами, на которых также нарезана резьба;
• пресс-фитинги, при помощи которых труба плотно прижимается к собственному штуцеру;
• детали, которые соединяются с элементами трубопроводной магистрали при помощи газовой или электродуговой сварки;
• цанговые фитинги, которые благодаря особенностям своей конструкции объединяют в себе достоинства соединительных элементов резьбового и прижимного типа.

Цанговый соединитель для шлангов

Из всех перечисленных выше типов соединительных элементов фитинг цанга является более сложным в плане конструктивного исполнения, поэтому стоит остановиться на его рассмотрении более подробно.

Как установить

Чтобы установить фитинговое соединение в домашних условиях надо иметь трубу, фитинг, ножницы или ножовку по металлу, нож для снятия заусенец. На производстве используют развальцовщик для трубы, но дома можно обойтись и без него. На трубу оденьте гайку, вставьте распорное кольцо, вставьте фитинг и закрутите накидную гайку ключом.

Каждый вид имеет свои способы установки, которые рассмотрим ниже.

Компрессионные

Все виды компрессионных фитингов собираются одинаково. Герметичность обеспечивает обжимное кольцо, которое создаёт давление на металлопластиковую трубу. Чтобы соединение было прочным накидную гайку закручивают до упора.

Осуществляйте контроль за наличием в корпусе изоляционной прокладки из тефлона и двух резиновых колец.

Обжимные

Этот вид герметизации работает по принципу равномерного обжима металлическим кольцом трубы извне вовнутрь. Для создания прочного соединения необходимо придерживаться определённых правил:

• обрезайте трубы под прямым углом;
• зачищайте заусенцы с внутренней и внешней стороны;
• используйте калибратор;

Перед сборкой:

1. Наденьте гайку.
2. Зачистите заусеницы шлифшкуркой или ножом.
3. Развальцуйте отверстие калибратором.
4. Оденьте зажимное разрезное кольцо.
5. Вставьте в трубу корпус фитинга.
6. Затяните гайку сначала руками, а потом ключом.

Прочное соединение готово.

Цанговые

Цанговый зажим работает за счёт разрезной втулки-цанги, которая имеет лепестки. Гайка при накручивании на корпус прижимает разрезные лепестки и тем самым обеспечивает герметичность. Принцип работы цанги идентичен зажиму грифеля в механическом карандаше. При движении металлической втулки на цангу происходит зажим трубы. Принцип соединения идентичен обжимным и осуществляется в том же порядке.

Резьбовые

Резьбовые фитинги применяются для соединения металлических трубопроводов. Единственное их достоинство — невысокая стоимость. Чтобы соединить трубы, необходимо на её концах нарезать резьбу клуппом, приварить или припаять сгон. Для того чтобы соединить две трубы, на их концы наворачивается муфта с контргайкой. Герметизация соединения обеспечивается навивкой на резьбу пакли из льна с обмазыванием уплотнительной пастой. Если нет возможности нарезать резьбу непосредственно на месте, тогда приходится приваривать сгоны с резьбой на концах труб. Из-за трудоёмкости процесса монтажа эти соединения вытесняется другими: компрессионными, цанговыми, обжимными.

Особенности установки иных видов

Для соединения медных труб применяется способ капиллярной пайки припоем. Отличие состоит в том, что: отводы, тройники, уголки, отводы-переходники, углы и муфты сразу подготовлены к пайке и не нуждаются в развальцовке. При производстве у них уже сделана развальцовка отверстия. Необходимо только вставить отрезок медной трубки и припаять её. Для этого используется газовая горелка и припой для пайки. Невзирая на то, что для пайки таких соединений необходимы специальные навыки, трубопроводы из меди популярны при устройстве отопления.

При правильно проведённой пайке системы из медных труб могут работать до 80-100 лет.

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки.

Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или , асбестоцементной смесью, битумной мастикой и им подобным составами.

Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода.

При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения

Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом:

Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы

Очищаем детали от возможных загрязнений, наносим смазку. Помещаем гладкий край конструкции до упора в раструб и ставим отметку

Осторожно вынимаем деталь из раструба, выдвинув ее не более чем на 11 мм, ориентируясь при этом на поставленную ранее метку. Получившийся зазор будет компенсировать температурные изменения длины трубы

В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода.

Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы.

Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры

Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика.

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

• возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
• долгий период эксплуатации, равный десятилетиям;
• широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
• надежность и герметичность сборки;
• простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
• сравнительно невысокие расходы при покупке и установке;
• превосходные эксплуатационные характеристики.

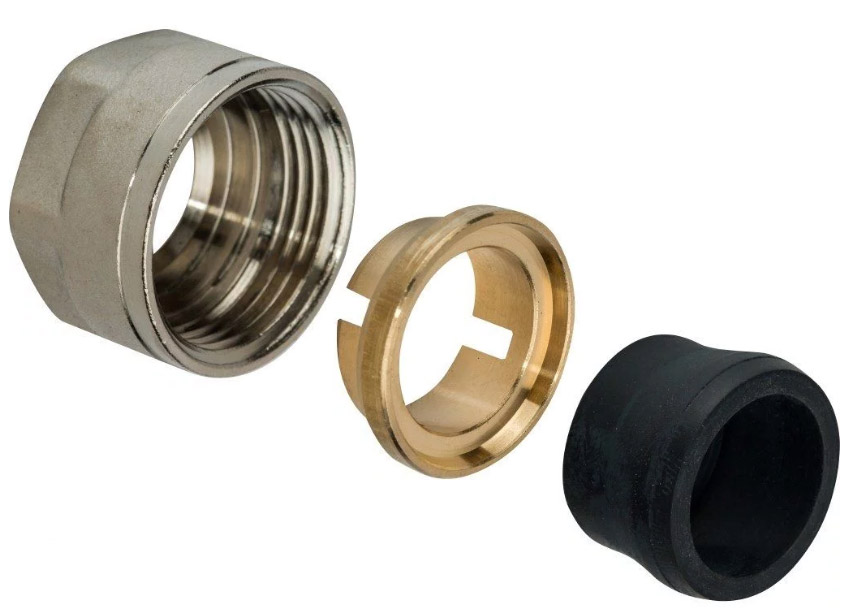

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Виды уплотнителей

Герметизация резьбовых соединений в сантехнике – главное условие прочности стыков и сгонов. В качестве уплотняющих средств применяются разные товары:

• сухие льняные пряди способны обезопасить резьбу от коррозии. Их рекомендуется пропитывать олифой, специальной пастой, либо клеевыми водозащитными составами;
• уплотнить резьбовое соединение можно при помощи разного рода герметиков на синтетической полимерной основе. Они сохраняют прочную структуру долгое время, предохраняют от ржавчины. Анаэробными полимерными составами можно покрывать любые поверхности;
• в большом ассортименте на прилавках специальные пропитанные герметиками шнуры, ленты из прочного нейлона, непроницаемого фторопласта, прочая защитная клеевая подмотка для труб. Эти уплотнители накручивают поверх резьбы при соединении элементов.

Выбор герметика рекомендуется обсудить с консультантом магазина.

ПОСМОТРЕТЬ ВИДЕО

Доверить работу по прокладке коммуникационных линий лучше специалисту, имеющему профильные навыки. Надежность сопряжения зависит от правильного выбора материалов, способа герметизации. Большое значение имеют виды резьбы и резьбовых соединений. Для самостоятельной установки требуется внимательное изучение инструкции. При монтажной сборке водопроводных и канализационных конструкций помните: быстроразъемное соединение труб резьбовым методом проводится только в доступных для обслуживания местах.

Цанги зажимные для фрезерного станка по ГОСТ

Такие зажимы должны очень точно совмещаться по размерам с посадочными местами на шпинделях и с размерами фрез и сверл. Поэтому их размеры строго регламентируются едиными нормами, в нашем случае ГОСТами. Это обязательно, в другом случае при необходимости замены просто не удастся подобрать точно подходящий к шпинделю станка вариант. Или зажим случайных размеров не будет удерживать фрезу.

Например, конусы Морзе для посадки зажима на шпиндель имеют маркировку по №. Диаметр зажима (хвостовика фрезы или сверла) обязательно указывается в характеристиках каждого изделия.

ГОСТ, в наше время унифицированными с международными стандартами, предусмотрены стандарты основных и присоединительных размеров для стандартизации подобных изделий.

Особенности правильного резьбового сочленения труб

Резьбовое соединение труб – это разъемное сочленение, которое выполняется при помощи спиральной или винтовой поверхности, называемой резьбой. Это соединение является одним из наиболее распространенных, поскольку обеспечивает герметичность, надежность соединений и отличается простым монтажом.

Чтобы соединить детали резьбовым сочленением, достаточно выполнить закручивание двух элементов, у которых имеется резьба подходящего диаметра. Для отсоединения деталей достаточно произвести обратные действия – просто раскручиваются детали.

Соединения на резьбе целесообразно выполнять на тех участках трубопровода, где вы можете осуществлять за ними периодический контроль, потому что резьба при длительной эксплуатации, а также по различным причинам, может ослабевать, в результате чего соединение перестает быть герметичным. В этом случае необходимо проведение ремонтных работ.

Резьбовой способ соединения труб.

Резьбу чаще всего накатывают на трубы, используя специальное оборудование, но некоторые мастера нарезают ее при помощи плашки своими руками. Это требует большого внимания и аккуратности, потому что в противном случае резьба будет неровной, а деталь – испорченной и негодной для дальнейшего использования.

Работу по нарезанию резьбы выполняют в следующей последовательности:

Отрезают деталь с нужными размерами, оставив припуск для резьбовой части. Затем трубу закрепляют в тисках таким образом, чтобы исключить ее прокручивание.

С большой аккуратностью и осторожностью плашку наживляют на торец трубы. Даже при небольшом перекосе может получиться кривая резьба. Нарезается нужное количество витков

Нарезается нужное количество витков.

Чтобы облегчить процедуру, смажьте трубу машинным маслом. Если плашка застряла, значит, ей мешает стружка, образующая при нарезке резьбы. Для ее удаления сделайте один оборот назад, а потом продолжайте работу.

При нарезании резьбы на трубе, которая расположена близко к стенам или другим плоскостям, невозможно проводить инструментом полный оборот. Поэтому в этом случае можно воспользоваться плашкодержателями, имеющими храповые механизмы.

Выполняя резьбовое соединение труб, необходимо обязательно использовать уплотнение, иначе нельзя гарантировать герметичность соединений. Уплотнителем может быть специальная фумированная лента. Можно воспользоваться для этой уели традиционными пропитанными льном или пенькой.

Сантехнические соединения труб в своем большинстве выполнить довольно легко и быстро своими руками. При правильном соблюдении инструкции, эти работы выполняются с высоким качеством и относительной быстротой.

Главным условием является правильный выбор подходящего типа соединения и подбор всех элементов, которые для этого необходимы. Лишь при соблюдении этих правил вы получите надежное и прочное соединение труб.

admin

Метод соединения, при котором в расширенную часть одного колена вставляется торец другого, – распространенный прием монтажа водопроводов и канализационных систем. Раструб, то есть расширенная часть трубы, прочно и надежно стыкует узел без дополнительных сварочных швов.

Преимущества и недостатки

Широкое распространение фитинги цангового типа получили благодаря целому ряду достоинств, которыми они обладают.

• Фитинги данного типа можно использовать для монтажа трубопроводов, по которым транспортируются среды с температурой до 170°.
• Гидравлические и пневматические фитинги цангового типа способны выдерживать давление в трубопроводной системе, значение которого составляет 15 атмосфер.
• При помощи рассматриваемых изделий можно соединять трубы, внутренний диаметр которых находится в диапазоне 8–100 мм.
• Для того чтобы качественно выполнить монтаж цангового фитинга, не требуется особых навыков и опыта работы с трубными соединениями. В качестве инструментов, используемых для выполнения такой процедуры, можно применять обычные рожковые или газовые ключи.
• Чтобы установить прямой цанговый соединительный элемент или угловой фитинг данного типа, требуется минимум времени. По скорости монтажа фитинги цангового типа не имеют себе равных среди изделий подобного назначения.

Надежные, простые в монтаже и техническом обслуживании, фитинги цангового типа сегодня используются для соединения медных, металлопластиковых, пластиковых трубок и труб практически везде. Так, соединительные элементы данного типа применяют для монтажа систем пневматики и вакуумных систем, а также для обустройства водопроводных и отопительных трубных магистралей. При помощи цанговых фитингов, способных выдерживать высокие температуры и значительное давление, создаются надежные и герметичные соединения трубных магистралей различных приборов, компрессорного и газотурбинного оборудования.

Соединение жёстких труб без сварки

Как уже было сказано выше, неэластичные трубы зачастую стыкуются с помощью резьбы. Но существуют способы, которые позволяют соединять отдельные элементы жёстких трубопроводов без использования сварки и резьбы. Стыковку без сварочного оборудования разрешается производить на деталях с диаметром до 600 мм.

Если нет возможности нарезать на жесткой трубе резьбу или применить для стыковки сварку, то трубопровод монтируется при помощи муфт

Для того чтобы произвести монтаж жёсткой конструкции без использования сварочного оборудования, как правило, применяют муфты. Муфтовое сочленение позволяет соединять следующие варианты труб:

• равные по диаметру;
• с разным диаметром;
• из различных материалов.

Соединение, полученное с помощью такого фитинга, отличается высокими прочностными характеристиками и хорошей герметичностью. В случае, если необходимо произвести соединение двух труб без использования сварки и резьбы, как правило, используют специальные приспособления — фланцы. Они же широко применяются для подключения к трубам разнообразного оборудования.

Фланцевые соединения рекомендуется использовать в тех случаях, когда конкретный участок трубопровода нуждается в частых проверках или в периодическом ремонте. Это связано с тем, что такое сцепление легко разобрать и собрать. Оно включает в себя:

• два соединяющихся фланцевых элемента;
• уплотнительное кольцо;
• гайки и болты.

Области применения цанговых приспособлений

Преимущественно такие устройства находят место в качестве элемента оснастки токарных, сверлильных, карусельных и продольных станков. Это касается одной части установки, но что такое цанга в плане совместимости с обрабатывающим инструментом? Среди целевых средств для захвата можно выделить метчики, плашки, сверла и фрезы. Конкретная совместимость будет определяться типом хвостовика. К слову, не только в станках используются подобные системы крепления обрабатывающих деталей. Ручной электроинструмент также обеспечивается патронами с пружинными лепестками с накручивающейся гайкой, только меньшего формата.
