Дымоход для газового котла в частном доме: 4 вида

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

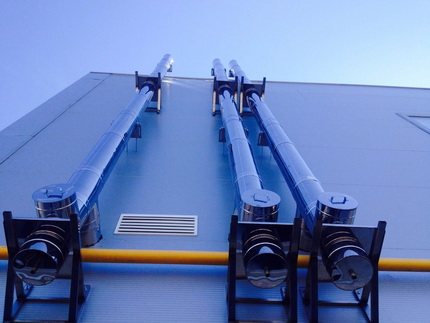

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала.

Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами.

Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

1. Минимальная площадь — 15 кв.м.
2. Высота потолка — не менее 220 см.
3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
4. Минимальное расстояние котла от любой из стен — 10 см.
5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.

Вытяжка для газового котла и приточная вентиляция

Из основных вариантов поступления свежего воздуха извне к котлу можно выделить естественную и принудительную вентиляцию. Первая — осуществляется без вмешательства человека, а за счет разницы давления и температуры. В элементарном понимании — это сквозняк. Вторая — происходит благодаря работе вентилятора. В обоих случаях для помещений, где установлено газовое оборудование, считается достаточной та, которая позволяет за один час трижды обновить объем воздуха котельной или кухни.

Как естественная, так и принудительная вытяжка для котла в частном доме может быть не только канальной (состоящей из труб). Существует более простой способ получить доступ к свежему воздуху — банальное отверстие в стене. Обычно его пробивают выше верхней точки котла. В отверстие вставляется либо круглый, либо иной каркас. На отверстии может устанавливаться подвижная заглушка либо настенный (оконный) вентилятор (приточный или вытяжной). Заглушка, как и мелкая сетка помогут оградить доступ извне насекомым, домашним животным и птицам.

Коаксиальный дымоход

Если труба вентиляции спроектирована с выходом через стену — есть смысл предусмотреть ее незначительный уклон в сторону улицы. Это обеспечит сток конденсата и станет препятствием проникновения влаги снаружи. Остается один вопрос — какова должна быть необходимая площадь воздуховода или отверстия под вентилятор?

Подбор дымохода для бани

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Зачем нужен дымоход

польза дымохода для газового котла

Угарный газ представляет собой опасное химическое соединение для организма живых существ, которое образуется в процессе горения различных продуктов и веществ. При этом химическое соединение оказывает негативное влияние на внутренние органы в процессе его вдыхания – это может привести к отравлению и интоксикации.

Большинство людей недооценивают опасность этого химического соединения. Страшно то, что само вещество не имеет едкого запаха, поэтому его сложно почувствовать – отравление организма происходит медленно, но в дальнейшем это может привести к неприятным последствиям. Проникновение угарного газа чревато тем, что вместе с гемоглобином вещество образует частицы, преграждающие путь питательных веществ (в частности, кислороду) к клеткам. Чтобы не нанести подобный ущерб здоровью, рекомендуется правильно устанавливать в помещении дымоход и следить за его состоянием (при необходимости проводить периодическую чистку). Данное устройство позволяет перенаправлять из дома углекислый газ, а следовательно, защищает домочадцев от возможных проблем со здоровьем.

Виды материалов

По данному критерию дымоходы могут быть:

1. Кирпичными.
2. Керамическими.
3. Стальными.
4. Комбинационными.

Кирпичный вариант сегодня считается архаизмом. Его крайне сложно и дорого сооружать и обслуживать.

А самой востребованной конструкцией сегодня является «сэндвич». Её плюсы таковы:

1. Мощная стойкость к агрессивным факторам и механическим воздействиям.
2. Простая структура. В конструкцию входят две трубы разного диаметра. Одна помещается во вторую. Зазор между ними заполняется базальтовой ватой. По сути это тот же коаксиальный вариант.

В частных домах сегодня нередко ставят керамические модели. Они популярны за счёт своих сильных сторон:

1. Надёжность.
2. Простота устройства.
3. Лёгкость монтажа.
4. Приемлемые ценники.

Данный дымоход состоит из керамической трубы, покрытой теплоизоляцией (чаще всего – минеральной ватой) и помещённой в короб из керамзитобетона.

Шахта дымохода из огнеупорного кирпича

Такая конструкция популярна, так как главными достоинствами являются дешевизна, хорошая прочность материала и термостойкость. К тому же такой дымоход не сложно ремонтировать.

ВАЖНО! На трубе всегда ставят так называемый дефлектор. Это крышка, колпак, который не дает осадкам попадать в жерло трубы

Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже.

Оцинкованная труба для газового котла

На данный момент на рынке газового оборудования круглая оцинкованная труба самая оптимальная конструкция, так как она очень устойчива и легко переносит механические нагрузки.

Строение по типу «Сэндвич» – одну тубу вставляют в другую, в качестве прокладки используют базальтовую вату.

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Дымоотводный канал из керамического материала

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блока

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

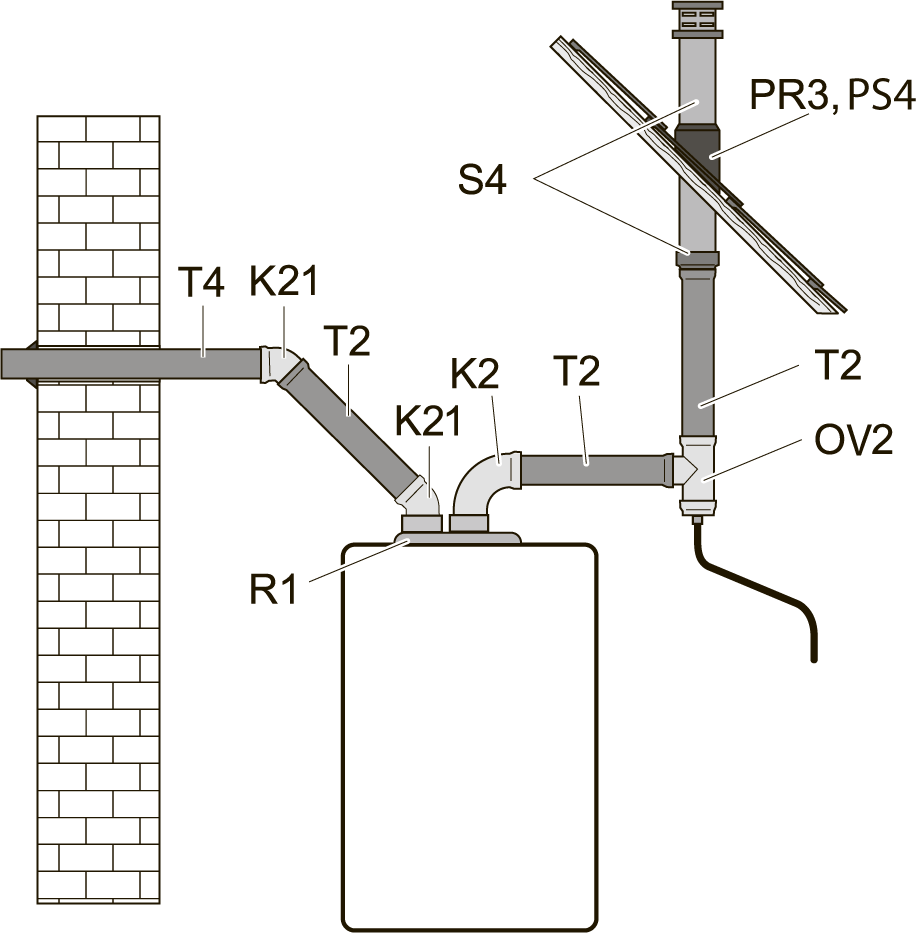

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

• кирпич;
• керамика;
• сталь.

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Печной керамический дымоход

Сфера применения кирпичного дымохода

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Кирпичный дымоход от камина

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Дымоход из нержавейки внутри кирпичной трубы

Преимущества использования керамических дымоходов

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

Керамические трубы для дымохода

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Детали стального дымохода

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Набор для монтажа коаксиального дымохода

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии. В процессе монтажа нужно придерживаться следующих правил:

В процессе монтажа нужно придерживаться следующих правил:

• установка производится снизу вверх;
• конструкция должна располагаться только в вертикальном направлении;
• труба не должна превышать высоту в 5 м;
• исключаются любые изгибы в трубе;
• переходы и стыки должны герметизироваться;
• оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Почему образуется конденсат

Скопление жидкости приводит к целому ряду проблем, в итоге в доме появляется плесень. Если влаги много, то зимой вентиляция не работает из-за закупорки льдом. Летом жидкость просачивается на стены. Правильная вентиляция в частном доме этого не допускает.

Почему в трубах образуется влага:

• трубопровод не теплоизолирован;
• изоляция труб сделана с ошибками;
• вентиляция смонтирована из некачественных, бракованных материалов;
• стены и полы дома плохо утеплены;
• в подвальном помещении здания скапливается большое количество влаги;
• закупорка шахты вентиляции пылью и мусором;
• нарушения работы водопроводной системы;
• неправильная установка вытяжки или вытяжного вентилятора;
• большая разность температуры вне дома и внутри его.

Вентиляция может течь, если дом находится возле водоема. При сушке большого количества белья внутри помещения также может образовываться конденсат.

Исправить вентиляционную систему и избавиться от конденсата в частном доме гораздо проще, чем в квартире многоэтажки. Жителям многоэтажных домов запрещено самостоятельно прочищать или утеплять каналы. Это могут делать только специалисты, чтобы не было еще больших проблем.

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

• труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
• коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
• керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;

• кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя;
внутренний диаметр сэндвича зависит от конфигурации газового котла;
при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу;
все элементы нужно соединять при помощи жаростойкого герметика.. Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

• увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
• высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
• если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
• при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

• керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
• утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
• кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Контроль состояния дымоотвода

Критерии правильной работы ― тяга и отсутствие дыма в помещении. Полноценную оценку состояния производят специалисты с помощью анемометра.

​

В бытовых условиях проводят первичный осмотр задымленности помещения, оценку тяги у смотрового окна с помощью тонкого листа бумаги.

Причины нарушения тяги:

• Загрязнение дымохода. В этом случае канал прочищают приспособлением из ерша, грузила и троса.
• Нарушение герметичности. Трещины замазываются мастикой. В запущенных случаях производят частичный демонтаж повреждённого участка.
• Нарушение термоизоляции наружных участков.
• Погода.

Установка коаксиального дымохода

Сборные элементы коаксиальной трубы

У таких систем есть жёсткие ограничения по длине – обычно это одного до четырёх метров, в редких случаях при напольном котле этот размер может быть до шести метров. Если труба более двух метров, то нужна принудительная вентиляция для забора воздуха, чтобы преодолеть сопротивление длины дымохода. Рекомендуется выводить за стену не более 30 см, но при обрезании надо учитывать, что внутренняя труба должна быть на 2-3 см длиннее наружной – это регулирует тягу.

При двухтрубной вертикальной установке длина может в некоторых случаях достигать 30 м, что снижает тягу, поэтому вентилятор нужен обязательно, чтобы закачивать воздух. Но некоторые агрегаты оборудованы вытяжкой и могут самостоятельно закачивать кислород с улицы. Для выброса сгоревших газов принудительная тяга не нужна, так как тёплый дым поднимается вверх произвольно. На фото вверху показаны элементы, из которых состоит коаксиальный дымоход. При покупке можете просто проверить, всё ли вам дали, так как найти запчасти по отдельности проблематично.
