Надо ли ставить фильтр для скважины

Изготовление проволочной фильтровальной системы

Подобные конструкции характеризуются повышенной прочностью, а по сравнению с предыдущими вариантами ещё имеют и более продолжительный срок службы. Устроены они достаточно просто: перфорированная труба, проволочная обмотка и защитная сетка. Для создания проволочного фильтра проделайте такую последовательность операций:

изготовьте первичный щелевой фильтр;
припаяйте продольные рёбра жёсткости. С этой целью используйте пруты из нержавеющей стали диаметром 5 миллиметров;
обмотайте полученную основу проволокой из нержавейки сечением 2,5 миллиметра.

Казалось бы, всё достаточно просто. Однако, нарушение технологии, например, ошибки в намотке или непрочная пайка, вызовут сбои в работе. Поэтому покупать проволочную насадку рекомендуется готовой. Соединить же её с основной несложно.

Типы скважин

Колодец удобен в обслуживании, однако у него есть один серьезный недостаток.

Из-за мелкого залегания водоносного слоя, в него легко просачиваются нечистоты, химически активные растворы, песок и прочие «добавки» которые существенно снижают качество воды.

Перед употреблением ее приходится фильтровать и кипятить. На стенках кастрюль и чайников регулярно образуется накипь. Вода, которая качается из скважины, практически готова к употреблению.

Именно это свойство и стимулирует использование скважин, которые бывают следующего типа:

скважина на известняк;
скважина на песок;
скважина «игла».

Каждый тип имеет свои особенности в зависимости от глубины залегания водоносного слоя.

Скважина на известняк

Свое название она получила потому, что вода качается с известковых горизонтов. Залегают эти слои на глубине до 200 метров.

Только этот факт говорит о том, что бурение на такие глубины требует весомых финансовых затрат.

Кроме того, воды глубокого залегания, которые не требуют дополнительного фильтрования, отнесены к богатствам недр, а этими богатствами распоряжается государство.

Обустроить такой источник на даче невозможно. Для этого потребуется большой перечень разрешительных документов. Выполнить требования «Роспотребнадзора» тоже нереально.

Поэтому данный тип скважин не получил широкого распространения.

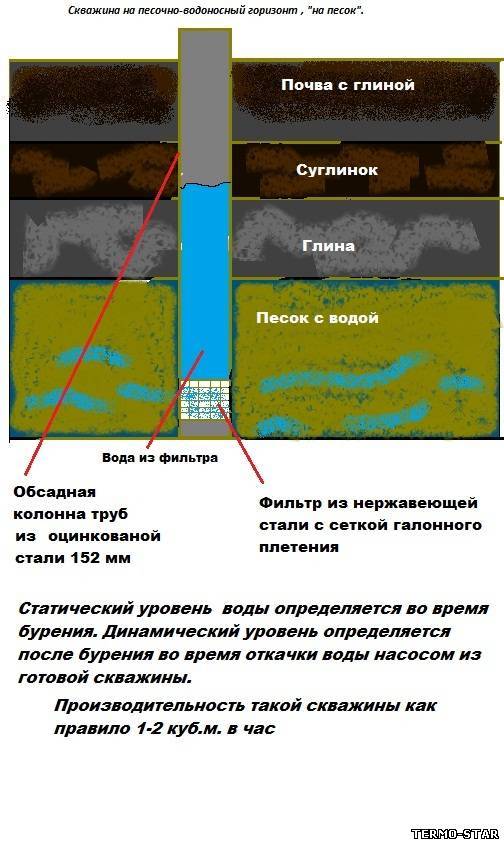

Скважина на песок

В этом случае вода берется из песчаного водоносного слоя. При этом она проходит естественное фильтрование через разные фракции песка и гравия.

Глубина залегания горизонта варьируется от 20 до 40 метров. В настоящее время – это самый распространенный источник воды на усадьбе, даче и огороде.

Видео:

Чтобы вода имела более высокое качество, можно установить фильтр для скважины своими руками. Данное устройство монтируется с таким расчетом, чтобы донный ил не забивал отверстия.

Практика показывает, что срок эксплуатации такой скважины составляет от 5 до 15 лет. Этот период можно продлить, если правильно ее обслуживать.

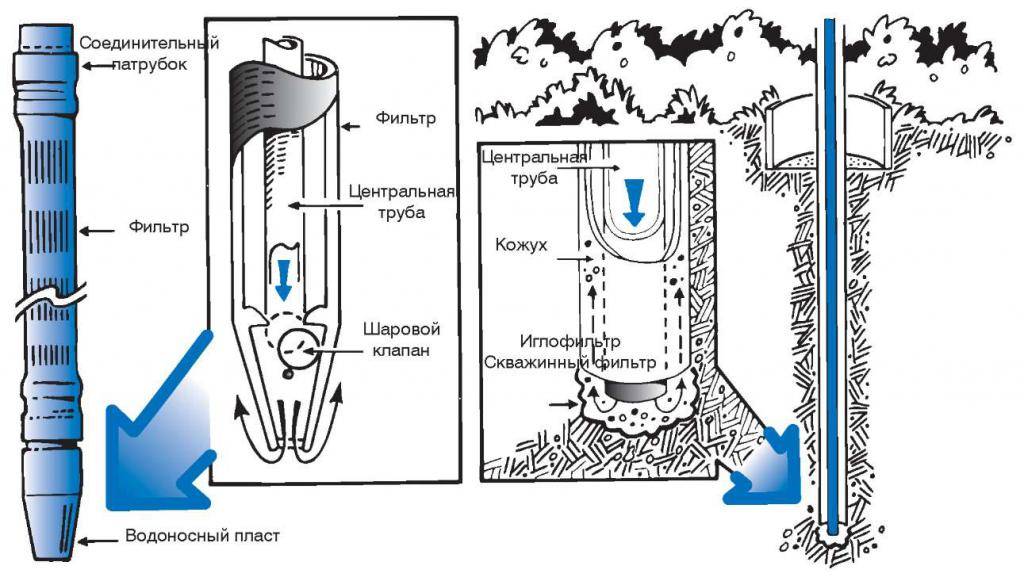

Скважина «игла»

Эта скважина «игла» имеет еще одно название – абиссинской. Часто встречается и такое определение: забивная скважина или скважина «свисток». Глубина ее относительно небольшая, до 8 метров.

Игла настраивается и оборудуется в течение короткого отрезка времени. При хорошей организации процесса до водоносного слоя можно добраться в течение нескольких часов.

Несомненным плюсом считается бюджетная стоимость установки и минимальная площадь участка. Изготовить необходимую оснастку для бурения и выполнить все работы на даче можно своими силами.

Виды самодельных фильтров

Щелевой

Из названия понятен тип перфорации – прорези в стенках трубы. Схема их расположения – любая (симметричная, асимметричная). Главное, чтобы они были распределены равномерно по всей площади фильтра.

Разметка. С этим понятно – необходимо обозначить места для прорезей. Мел, маркер, гвоздь (чтобы нанести неглубокие царапины) – подойдет все. Нижний ряд щелей обычно располагают на расстоянии не ближе 100 мм к срезу колена. Это обусловлено тем, что в процессе эксплуатации скважины на дне будет накапливаться ил, который закроет часть конца трубы.

Прорезь щелей. «Болгаркой» лучше не пользоваться, так как работа с ней требует большого опыта. Наиболее подходящий инструмент – ножовка (по металлу) или трехгранный напильник. Получится несколько дольше, зато точность и аккуратность гарантированы. Длина прорезей выбирается по сечению трубы в рекомендуемом интервале 20 – 70 мм.

Вариант конструкции фильтра

Установка фильтрующего элемента. Раз основой служит пластиковая труба, то и сетку целесообразно ставить из того же материала. Закрепить ее будет просто – методом приклеивания, благо, составов, которые не растворяются, не размягчаются в воде, достаточно. Это избавит от необходимости заниматься постановкой дополнительных хомутов, различных скруток, пайкой или иными технологическими операциями.

Установка заглушки. Вода должна поступать в трубу только через фильтрующий элемент и щели. Соответственно, торец колена необходимо плотно закрыть. Что использовать, сообразить несложно – деревянный «чоп», например.

Дырчатый фильтр

Высверливать отверстия в стенках пластика в домашних условиях довольно сложно, поэтому как вариант для самостоятельного изготовления такая модель используется реже. Технология та же самая, разница – в отверстиях.

Есть и другие разновидности фильтров, которые можно использовать при обустройстве скважины с помощью пластиковых труб. Как таковые отдельные элементы не монтируются. Фильтрация жидкости производится через засыпку – галька, мелкий гравий (щебень). Следует лишь отметить, что качество воды при таком способе очистки будет несколько ниже. Но если она изначально не сильно загрязнена, то, как вариант, можно попробовать.

Обратноосмотические установки

Устройства помогают полностью обеззараживать воду. Они позволяют избавиться от нежелательных бактерий и добиться качественной очистки. Многоступенчатая система очистки воды из скважины позволяет избавиться примесей различного типа. В основу работы подобного оборудования положен принцип прохождения жидкости через мембрану под высоким давлением. Для подачи воды используется специальный насос.

Устройство мембраны таково, что через нее проходят только молекулы воды. Примесь остаётся за пределами. После очистки скопившаяся грязь просто смывается с поверхности мембраны и отправляется в канализацию. Наличие функции самоочистки существенно повышает эффективность и продолжительность эксплуатации подобного оборудования.

Пройдя через мембрану, вода поступает в колбы с угольной засыпкой или минерализующим слоем. Это необходимо для её обогащения нужными для человека микроэлементами, так как после прохождения через мембрану по своим параметрам вода близка к дистиллированной.

Как выбрать фильтр?

Вода из скважины требует обязательной фильтрации. Мера необходима для защиты скважин и компрессорно-насосного оборудования от песка, существенного продления срока их эксплуатации, очистки воды от крупных взвешенных примесей. Грамотно подобранный скважинный фильтр может значительно повысить дебит скважины, ее пропускную способность.

Фильтры от песка: сетчатый, щелевой с проволочной обмоткой, гравийный.

Условно фильтры можно разделить по месту расположения:

Внутри скважины (скважинный). Задерживает твердые примеси.
На поверхности. Очищает воду от мелких примесей.

По конструкции и материалу изготовления выделяют:

С круглой перфорацией. Изготавливают из металлической или пластиковой трубы с множественными отверстиями. Они долговечны, просты в установке и доступны по стоимости. Необходимо правильно подобрать размер отверстий и сечение трубы. Эта конструкция устанавливается в основном на малопроизводительных скважинах с небольшим напором.
Щелевые. Также представляет собой трубу с перфорацией в виде щелевых отверстий разной толщины расположенных поперек или вдоль корпуса. Щели этих приспособлений значительно превосходят по площади отверстия предыдущих фильтров, обеспечивая высокий пропускной потенциал. Хорошо подходят для скважин, пробуренных на песок. Могут дополняться сетчатой конструкцией.
Проволочные. Делают из проволоки специального профиля намотанной на каркас с определенным шагом. Основой может служить щелевая конструкция. Проволока должна быть из нержавеющей стаи или прочного синтетического материала. Отличается особой прочностью. Следует учитывать, что такая конструкция создает сопротивление потоку и значительно снижает производительность насосного оборудования.
Гравийные. Наиболее просты в изготовлении. Скважина бурится немного большего размера. Гравий предварительно отбирается по размеру фракций и засыпается в ствол. Находящийся на дне гравий хорошо очищает воду, осаждая ил и песок. Считается неплохим вариантом для песчаных скважин.

Выбор скважинного фильтра во многом зависит от водоносного горизонта, в котором расположена скважина. Чтобы оптимально подобрать его конструкцию необходимо взять грунт из скважины и просеять его через сетки с разными ячейками.

На что обратить внимание: основные ошибки при самостоятельном изготовлении ↑

Главная ошибка – неправильный расчет пропускной способности. Чтобы точно не ошибиться, стоит сделать большую площадь перфорации – от этого зависит водоотдача скважины

Обратить особое внимание нужно на качество материалов: желательно отказаться от дешевых пластиковых фиксаторов, сетки и труб. Кроме недолговечности, такие материалы могут быть токсичны и существенно ухудшить вкусовые качества воды

В выборе проточных фильтров полагаться на собственное мнение или покупать систему под влиянием рекламы – нецелесообразно. Определение необходимых компонентов для засыпки в систему, выбор мощности и тип фильтра стоит доверить профессионалу.

Для чего нужен отстойник

Даже качественно изготовленный скважинный фильтр не сможет уберечь от попадания мелких частиц. Пусть даже небольшое количество, но все-таки попадет в скважину. Это неизбежно. В таких случаях поможет специальное место, в котором эти частицы могут скапливаться. Это сможет ускорить процесс заливания скважины. Речь идет об отстойнике.

Схема скважины с отстойником

Помимо лучшей очистки воды, отстойник не позволяет мелким частицам попадать в насос. В противном случае насос быстро выйдет из строя, а это – дополнительные расходы и затраченное время. Делается отстойник предельно просто: под фильтром остается специальное пространство с глухим дном. В нем и скапливаются не отфильтрованные частицы во время выкачивания воды.

Что такое скважинный фильтр и его устройство

Очистка воды из скважины происходит в два этапа — скважинным фильтром и системами фильтрации на поверхности, вмонтированными в водопроводную магистраль. При этом скважинный фильтр имеет структуру, состоящую из трех основных элементов:

Надфильтровый участок. Часть, играющая роль фитингов при монтаже на колонну.
Фильтрующие элементы. Включают в себя отверстия в трубе нужного размера и наружные материалы, которые к ней крепятся.
Отстойник. Пространство для размещения частиц грунта, попавших внутрь источника или отсеянных фильтрующими элементами — нижняя часть фильтра без перфорации. Отстойник для воды из скважины имеет длину около 0,5 м.

Рис. 2 Конструкция фильтров

Типовые фильтры для воды из скважины: обзор конструкций

Монтируемый в скважину фильтр состоит из трех элементов:

Схематическое строение скважинного фильтра

Отстойника – септика для сбора крупных частичек грунта, просочившихся во внутреннюю часть обсадной трубы.
Фильтрующего элемента – пористой перегородки, которая разделяет жидкую и твердую часть водоносного слоя. Проще говоря: этот элемент «работает» как препятствие, отсекающее песок, ил и мелкий гравий от воды. То есть, этот фильтр может отработать только взвеси, а не растворы.
Надфильтрового участка – особой зоны над фильтрующим элементом, играющей роль фитинга в процессе крепления изделия на обсадную трубу.

Причем все многообразие конструкций интересующих нас изделий для скважин базируется на разных формах, которые принимает перфорация или сетка для фильтра скважины.

И такой способ классификации делит сортамент фильтров на следующие разновидности:

Дырчатый вариант, фильтрующий элемент которого оформлен с помощью перфорации тела обсадной трубы.
Щелевой вариант, фильтрующий элемент которого оформлен с помощью поперечных надрезов тела обсадной трубы.
Проволочный вариант, фильтрующий элемент которого образован последовательностью щелей между витками проволоки. То есть, подготовленное под сетчатый фильтр окно обматывается (по внешней стороне) проволокой. Причем это самый простой и легкий в изготовлении самодельный фильтр для скважины.
Гравийный вариант, фильтрующим элементом которого является гравийная подсыпка в придонной части скважины. Такой фильтр обустраивается за считанные минуты. Но для его «сборки» подойдет далеко не любой щебень.

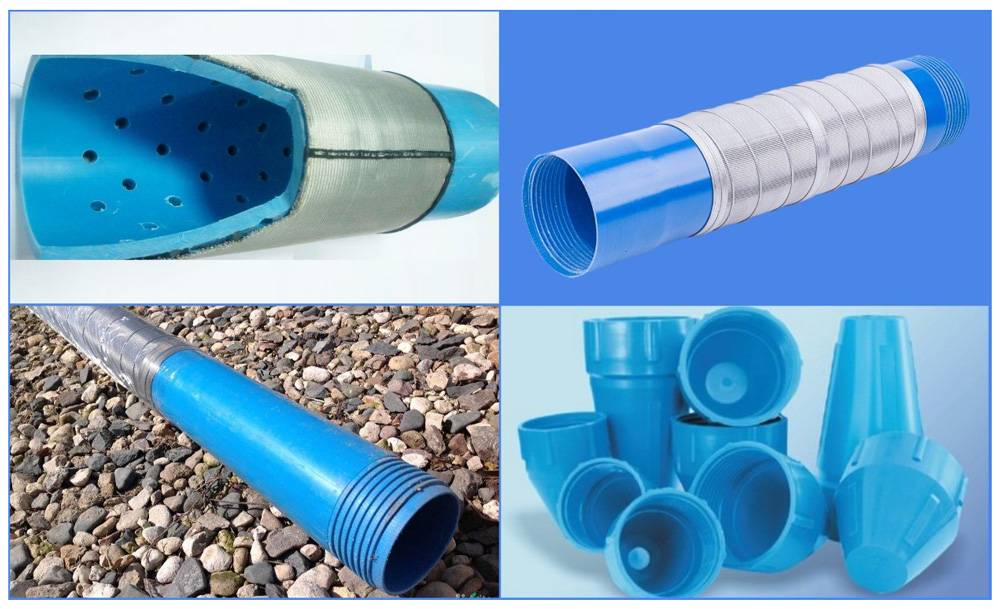

Типы скважинных фильтров

Главным элементом для скважины на воду является фильтр. От того, насколько правильно он выбран, зависит длительность безотказной работы скважины, ее размеров и постоянство дебита.Это говорит о том, что фильтрам необходимо соответствовать некоторым требованиям:

–>

Устройства должны обеспечивать при небольших размерах максимальную пропускную способность и минимальное гидравлическое сопротивление, что означает наибольший отбор количества воды.
Обладать устойчивостью к электрохимической и химической коррозии, не иметь осадка, выпадающего из воды.
Материалы, из которых изготавливаются элементы, должны соответствовать всем санитарным нормам.
Цена фильтра должна быть приемлемой.

Важной характеристикой фильтра является его скважность – соотношение всей площади отверстий ко всей рабочей площади устройства. От этой величины напрямую зависит дебит или водоотдача скважины.Типы скважинных фильтров:

Щелевые.
Пластинчатые.
Проволочные.
В виде сетки.
Клеенные гравийные.
Для высокого давления напылённые,из полиэтилена или полипропилена.
Объёмные.

Помимо этого роль фильтра может выполнять мелкогравийная обсыпка, которая выполняется вокруг собственного фильтра. Делают ее при сооружении скважины.
Из двух скважин при равных остальных условиях более высокую водоотдачу будет иметь устройство с большей площадью фильтра. Для достижения этого, можно увеличивать диаметр фильтра или его длину.

Гравийное фильтрационное сооружение

Данная фильтрационная система является наиболее простой в изготовлении и при этом тоже качественно справляется с поставленной задачей. Построить такое сооружение можно в мелких и заглинизированных.

Работа выполняется в следующем порядке:

Отверстие для скважины бурится несколько большего диаметра, чем нужно.
Тщательно подбирается и калибруется гравий – фракции должны быть примерно одного размера. При этом средний размер частиц породы должен быть меньше фракций раз в 5-10.
Затем скважина засыпается гравием с устья. Толщина обсыпки должна составлять около 50 мм.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру , что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций – важный фактор оздоровления – econet ru

Вывод

При устройстве скважины фильтр целесообразней выполнить самостоятельно. Для этого не понадобится много времени и сил. Единственное, следует иметь ввиду, что данная работа является очень ответственной, и выполнять ее необходимо строго в соответствии приведенной выше технологией. опубликовано econet.ru

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Подпишись -https://www.facebook.com/econet.ru/

Присоединяйтесь к нам в Facebook , , Одноклассниках

Материалы для фильтрационного оборудования

В качестве материалов применяют нержавеющую сталь, пластмассу и черные металлы. Рассмотрим подробнее особенности и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению.

Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Для изготовления скважинного фильтра используется специальная сетка из металла или из синтетических нитей

Особенности применения пластика

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации.

Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Тонкости использования черных металлов

Черные металлы в качестве фильтров можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению.

Визуально вода с небольшим количеством примесей выглядит практически прозрачной. Но налет, образующийся на сантехнике, заставляет задуматься о вреде для здоровья при использовании такой воды в качестве питьевой

В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные.

Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Расчет производительности очистного комплекса

После того как определен водный состав делают расчет мощности будущей очистной станции. Грамотный инженерный расчет обеспечит дом необходимым объемом воды. Водопотребление зависит от количества жильцов и числа точек водозабора в водопроводе. В этих точках обычно стоят стиральные машины, смесители, душевые и другие полезные в быту приборы. Также учитывается наличие бассейнов, бань и других потребителей.

Даже имея на руках необходимую информацию, сложно рассчитать водопотребление без профессиональных знаний. Нужны специальные формулы, таблицы, диаграммы. Инженерный отдел нашей компании проектирует и собирает очистные системы индивидуально для каждого дома. Используем специальные программы расчета водопотребления. Рассчитываем необходимый напор, учитываем сопротивление фильтроматериалов и другие параметры, чтобы обеспечить ваш дом достаточным количеством воды для комфортной жизни.

Что такое скважинный фильтр

Скважинные фильтры для воды представляет собой установки, которые могут быть автономными или встроенными в насосное оборудование.

–>

Как следствие, они делятся:

На изделия заводского производства.
Самодельные фильтровальные установки.

Материал для изготовления:

Пластик.
Нержавеющая сталь.

Нужно знать:

Самыми лучшими характеристиками обладают те, которые изготавливаются из нержавеющей стали. Они долговечные и безопасны для источника. Состоят они из основания-трубы, фильтровальной сетки, каркаса, который представлен проволок разного диаметра.

Большое значение при выборе такого оборудования играют размеры конструкции, в которую оно устанавливается. Диаметр его должен быть немного меньше, чем диаметр скважины.
Выбирать фильтровальное оборудование нужно на основании грунтового анализа. Только при этом оно сможет прослужить долго.

По этой причине нужно останавливать свой выбор на каркасах фильтра только из нержавеющей стали, так как цинк может оказывать вредное воздействие на здоровье человека.
Также стоит учесть, что полимерные (пластиковые) не имеют такой гигиеничности, как из нержавеющей стали и менее прочны в эксплуатации.

Изготовление дырчатого фильтра для скважины из пластиковой трубы

Такая конструкция, фильтрующая воду из скважины, получила наибольшее распространение. Проверенные временем эксплуатационные характеристики, лёгкость изготовления и низкая себестоимость – вот её главные достоинства.

Для работы подготовьте:

ручную дрель;
кусок металлической сетки;
деревянную заглушку;
мел для разметки;
саму пластиковую трубу подходящего диаметра.

Работы по изготовлению дырчатого фильтра выполняются в такой последовательности:

расположив пластиковую трубу горизонтально, разметьте её. При этом должно выполняться требование, гласящее: перфорация наносится на расположенную непосредственно в зоне приёма воды четвёртую часть трубы. Первый ряд отверстий намечается на расстоянии, равном 10 сантиметров от её края, а удалённость дырок друг от друга должна составлять 1-2 сантиметра. Располагать их следует в шахматном или линейном порядке;
просверлите отверстия. Делать это нужно в соответствии с определенной технологией. Сверло расположите относительно поверхности трубы под углом в пределах 30…60˚. А отверстия высверливайте снизу вверх. По завершении, удалите стружку путём выстукивания трубы;
чтобы предотвратить засорение отверстий во время эксплуатации, обмотайте устройство специальной сеткой;
закройте нижнюю часть трубы заглушкой из дерева. Она надёжно отделит фильтрующий элемент от башмака колонного для обсадных труб.

Для высверливания отверстий в трубе применяют обычную бытовую дрель

Какую подобрать высоту?

Высота фильтра напрямую зависит от пропускной способности грунта и диаметра эксплуатационной трубы. Чем меньше пропускная способность водоносного грунта, тем выше должен быть фильтр.

Для точного расчета высоты фильтра необходим анализ составляющих водоносного грунта, который будет довольно затратным при бурении индивидуальной скважины.

За основу берут такие показатели:

Высота фильтра должна быть не менее 1 метра;
Песочный грунт имеет слабую пропускную способность, поэтому высота фильтра должна быть не менее 2 метров при диаметре трубы 10-15 см;
Мелкий песочный грунт потребует высоты трубы около 4 метров, пылевидная структура потребует высоты в 5-6 метров.
