Это легко: проектируем угловую кухню и собираем ее своими руками

Преимущества самодельного чертежа

К очевидным плюсам самодельного чертежа кухни относят следующие аспекты:

Возможность учета всех факторов (размеры помещения, расположение оконных проемов, материал для изготовления гарнитура). Качественно составленные чертежи позволяют провести оптимальную планировку даже в самых миниатюрных и нестандартных помещениях, например, кухня размером 2 метра. В практической работе мастеру помогает знание расположения линий коммуникаций и предполагаемые изменения в этих линиях.

Возможность самостоятельно моделировать будущий интерьер кухонной и столовой зоны, планы перепланировки, совмещения и зонирования помещений.

На практике при подготовке плана в домашних условиях исключаются расходы на услуги специалиста. Освободившиеся средства можно потратить на материалы для внутренней отделки или декоративное оформление помещения.

В процессе создания чертежа кухни с размерами мастер сам контролирует качество проекта, схематического изображения деталей и особенностей на рисунке.

Сборка прямых диванчиков

Некоторые владельцы хотят максимально сэкономить на изготовлении кухонного уголка из ДСП и потому планируют самостоятельно фрезеровать фигурные детали. В этом случае им необходимо придерживаться следующих рекомендаций во время выполнения этой работы:

• Для фрезеровки деталей вам обязательно понадобятся шаблоны, которые лучше делать из фанеры. С торцов ДСП, как правило, имеет пористую структуру, поэтому во время выполнения этой операции подшипник фрезы будет скакать по неровностям. В результате на детали линия не будет ровной. При отсутствии фанеры шаблон из ДСП можно прикрепить к торцу с помощью нескольких слоев бумажной ленты.
• Недопустимо использовать шлифмашинку для заключительного выравнивания торцов фигурных элементов. Этот инструмент не позволяет обеспечить идеальную перпендикулярность плоскости торца к поверхности детали. С помощью шлифмашинки невозможно получить ровную плоскость, без которой не получится аккуратно закрепить кромку на торце детали.
• Лицевую панель ящика необходимо устанавливать под наклоном. Это создаст более удобные условия для пользования им сидящему человеку. Для этого нижнюю часть боковых стоек следует вырезать не прямо, а под наклоном 10°.

При выборе АБС ленты для обработки кромки учтите, что она может уже предусматривать клей или быть без него. Чистая лента предназначена для фрезерования на станках. В этом случае клей подается из отдельной емкости. Если вы из-за невнимательности приобретете именно этот вид ленты, то изготовить уголок с ее помощью в домашних условиях у вас не получится.

Закончив операцию по фрезеровке фигурных элементов и закрепив на торцах ленту, можно начинать наносить разметку и собирать диваны. Когда вы будете намечать отверстия на поверхности боковых стоек, имейте в виду, что передняя панель ящика должна уходить на 2 мм в глубину материала. В результате центр отверстия будет располагаться с отступом в 10 мм от края. На нижних торцах обязательно нужно закрепить подпятники.

В качестве крепежа для кухонного уголка из ДСП используют конфирматы и шканты. Для соединений, обеспечивающих жесткость конструкции, лучше всего брать металлические саморезы. В остальных случаях рекомендуется использовать шканты. Этим решением можно минимизировать количество сквозных отверстий. Шканты являются единственным крепежным элементом, который используют для соединения нижней опорной планки для спинки с основной конструкцией.

Этап 3. Подготовка поверхностей и инструментов

Сборка угловой кухни обязательно предусматривает подготовительный этап. Так, все поверхности, вдоль которых будет располагаться мебель, обязательно нужно сделать ровными, а стены в месте стыка гарнитура должны сходиться под прямым углом. Для того, чтобы собрать угловой гарнитур, потребуется не только проработанная детализированная схема, но и соответствующий инструмент:

• Молоток;
• Плоскогубцы;
• Линейка-угольник;
• Лобзик и циркулярная пила;
• Рулетка;
• Нож, шило;
• Уровень;
• Шуруповерт;
• Перфоратор;
• Шестигранный ключ для крепежа;
• Сверла диаметром 4,5 мм, 7 мм, 8 мм;
• Конфирматы (50х7) или саморезы 3х16, 3х30;
• Фен или утюг для приклеивания кромки;
• Кондуктор (не обязательно, но очень желательно! Сборка будет легкой и качественной).

Совет! Для установки конфирматов в соединяемых деталях вначале засверливаются отверстия, а затем шуруповертом вкручивается крепеж.

Дизайн кухни и его карандашный рисунок

Чтобы карандашом самому нарисовать проект, необходимо сначала получить истинные размеры помещения.

Готовый 3D дизайн и проект кухни

Рисунок делается в нескольких проекциях: вид сбоку, вид сзади и главный вид.

Рисунок интерьера и дизайна кухни-студии должен начинаться с разработки плана с указанием всех размеров. Кроме того, прорисовываются различные выступы и ниши.

Когда создаётся чертёж будущей кухни, обязательно показывается местонахождение бытовой техники, прорисовывается установка мебельного гарнитура. Это, в основном, касается рабочей зоны кухни и столовой. Чтобы проект был законченным, нужно на чертеже показать, как будут проложены инженерные коммуникации, где будут находиться радиаторы.

Вариант проекта и чертежа кухни в специальной программе

От правильного расположения зависит вид будущей планировки.

Как сделать угловой шкаф на кухню своими руками

Если говорить о том, как сделать угловой шкаф на кухню своими руками и разработать схемы и чертежи, следует уточнить, что придется изрядно попотеть над созданием угловой конфигурации верхних и нижних ящиков. В остальных случаях, процесс не будет существенно отличаться от стандартного проекта, если, конечно, не планируется множество нестандартных решений.

Обычно выделяют два вида угловых тумб: трапециевидная и Г-образная.

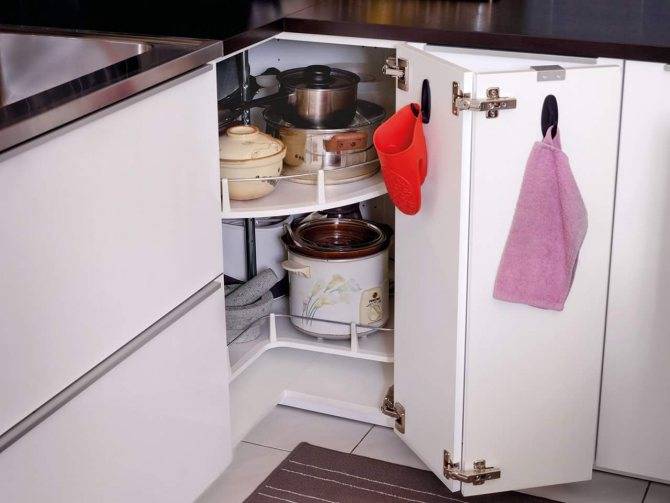

Угловой шкаф может быть не только Г-образный, но и в форме трапеции.

Рассмотрим решение для секции в виде буквы «Г» для нижнего ряда:

1. размер: 900х900;
2. боковые стены: 500х722;
3. верх, низ: 884х884 (вырезается под углом 90о);
4. нижняя планка: 100х420;
5. вертикальная планка: 100х806.

Пример чертежа Г-образной угловой тумбы.

Для трапециевидной формы параметры следующие:

1. размер: 900х900;
2. боковые стены: 500х722;
3. верх, низ: 884х884 (вырезается под углом 45о);
4. нижняя планка: 100х600;
5. вертикальная планка: 150х806.

Для тумбы трапециевидной формы имеются свои параметры.

Угловые шкафы для верхней части гарнитура рассчитываются аналогично

При вычислении размеров важно учесть толщину боковой стенки. Для листов ДСП она составляет 16-18 мм

Кроме того, для конструкции с двумя фасадами требуется оставить зазор 2 мм, чтобы дверцы могли беспрепятственно регулироваться.

Дверцы углового шкафа должны открываться беспрепятственно.

Сложность воплощения проекта в жизнь также зависит от выбранного материала. Новичкам работать с натуральным дорогостоящим деревом не рекомендуется, лучше получить опыт на более доступном материале. В самом же процессе нет ничего невозможного — нужно немного усердия и выдержки, и тогда все получится.

Этап 5. Собираем остальные элементы кухонного гарнитура

После того, как угловая тумба будет собрана и установлена, можно будет сделать и остальные элементы, используя заранее выполненные чертежи. Последовательность действий в данном случае такова:

1. Для сборки основного короба и боковых тумб отсортировываются нужные детали и в них намечаются места под крепежи.

1. Панели скрепляются между собой, устанавливаются ножки и рельсы для выдвижных систем. Чтобы сделать легкой сборку элементов с выдвижными направляющими, нужно вначале собрать три стенки ящика, вставить в дно ДВП, а после этого закрепить фасад через эксцентриковую стяжку – так, чтобы втулка в боковой стенке захватывала шляпку шурупа с фасадной панели. Ролики на направляющих должны находиться сзади – это обязательно предусматривает чертеж. Уже собранный ящик помещают в шкаф, вставляя его туда под небольшим углом.

Советы:

• Деревянные дюбели, использующиеся в качестве крепежа в несквозных отверстиях, рекомендуется сажать на клей;
• Стыки стенок ящиков можно обработать силиконом, чтобы ДСП не разбухало и не крошилось от влаги.

1. Кромкование можно заказать у специализирующихся компаний вместе с распилом, а можно сделать самому. К видимым торцам ДСП приклейте кромку подходящего цвета, проглаживая ее утюгом в режиме глажки шелка, то есть на 2ке. Излишки кромки по краям обрежьте канцелярским ножом.

1. Размечают плиту столешницы и обрезают ее. Стыки обязательно обрабатывают герметиком, а торцы – закрывают прочной металлической планкой.

1. Навесные шкафы можно закреплять с помощью монтажной планки – одна ее часть закрепляется на стене, а вторая – с задней стенки шкафа. Однако чертежи могут предусматривать и привычные петли.

1. Затем нужно установить фасады.

1. Осталось врезать мойку и встроить технику в ниши.

1. Завершающий этап сборки – это установка декоративных заглушек для крепежей и пластикового плинтуса, скрывающего зазор между стеной и столешницей.

Поддержите проект – поделитесь материалом со своими друзьями в соцсетях:

Размеры кухонного гарнитура

Эргономика кухонного гарнитура

Высота столешницы принимается 0,85-0,9 метра (зависит от роста пользователя).

1. Соответственно высота нижних ящиков будет зависеть от высоты столешницы минус 10 сантиметров.
2. Ширина нижних и верхних ящиков: двойного ящика от 07 до 0,9 метра; одинарного — от 0,2 до 0,55 метра (в зависимости от назначения).
3. Пространство от верхнего края столешницы до нижнего края настенных ящиков принимается от 0,5 до 0,6 метра.
4. Высота настенных ящиков – от 0,5 до 1 метра.
5. Установка вытяжки над варочной поверхностью зависит от типа плиты. Для газовой плиты – 0,85 метра; для электроплиты – 0,75 метра.
6. При наличии шкафа под встроенную духовку расстояние от края варочной панели до этого шкафа не должно быть менее 35 сантиметров.

Эти размеры зависят от выбора производителя кухни, правильного раскроя строительного материала, размеров кухонного помещения и выбора типа проектирования кухни.

Типовые размеры верхних шкафчиков кухонного гарнитура

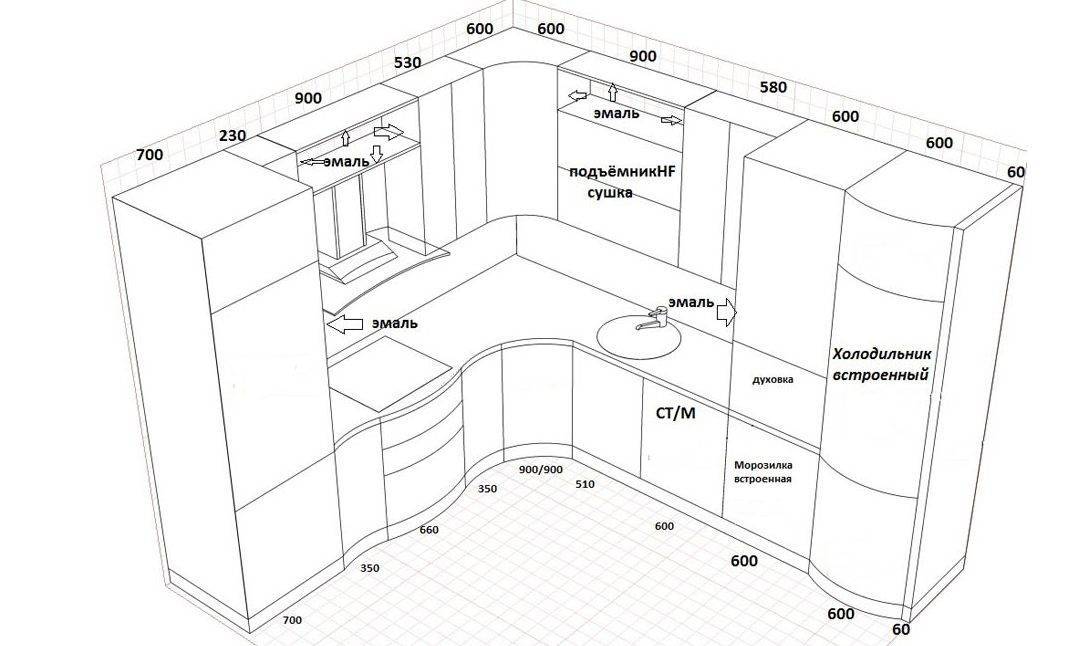

Как создать чертеж угловой кухонного гарнитура

После уточнения параметров помещения и личных предпочтений хозяев приступают к проектированию. Начинают с нижнего углового кухонного шкафа. Этот элемент можно использовать для монтажа мойки. Рекомендуется выбрать трапециевидную форму.

Это решение позволяет увеличить внутренний объем для размещения моющих средств, ящика для мусора. Крупный шкаф можно использовать для установки системы подготовки питьевой воды.

Если выбрана установка обратного осмоса, проверяют возможность монтажа накопительного бака. При недостаточно большом напоре для подключения насоса понадобится отдельная розетка 220V.

Стильная угловая кухня.

Преимущества угловых модулей

Основным плюсом угловых модулей является преобразование неиспользуемой площади в рабочую поверхность. Чаще всего, углы комнат трудно грамотно задействовать.

Кухонный гарнитур, с угловой тумбой под раковину

Угловые гарнитуры способны значительно сэкономить место, поэтому они подходят даже для самых скромных помещений.

Угловой шкафчик, в интерьере маленькой кухни

Угол, оформленный эстетически и привлекательно, делает интерьер кухни гармоничнее.

Гармонично оформленный угол

Имеются и недостатки такой конструкции. Главным из них считается высокая стоимость, так как такая мебель чаще всего проектируется и делается под заказ, по индивидуальным меркам.

Кроме того, из-за смещения рабочего треугольника, одновременно, комфортно работать на кухне может только один человек.

Проект бани с кухней

Баня – непременный атрибут дачного отдыха. Что может быть чудеснее, чем попариться в обжигающе горячей парилке и поесть шашлычков на свежем воздухе, запивая их холодным пивом? Именно поэтому владельцы коттеджей и дачных участков всё чаще заказывают проекты бань с . Такая планировка позволяет сэкономить свободное пространство и снизить затраты на строительство, поскольку в одном сооружении сочетаются сразу три помещения: терраса, баня, и беседка для отдыха.

Проектирование кухни в данном случае начинается ещё на этапе строительства. Одни решают самостоятельно создать чертёж бани, другие обращаются к конструкторам-архитекторам, а третьи покупает готовые разработки. Как правило, такие постройки имеют одну общую крышу, а кухонная печь выступает в роли каменки в самом помещении.

На севере, где летний период очень короткий, можно встретить проекты бань с внутренней кухней. Предполагается, что после парилки владельцы спокойно посидят в прогретом помещении и попьют чайку. Подобные проекты бань не предполагают установку гарнитура и плиты, максимум, что размещают на такой кухне – обеденную зону, холодильник и чайник.

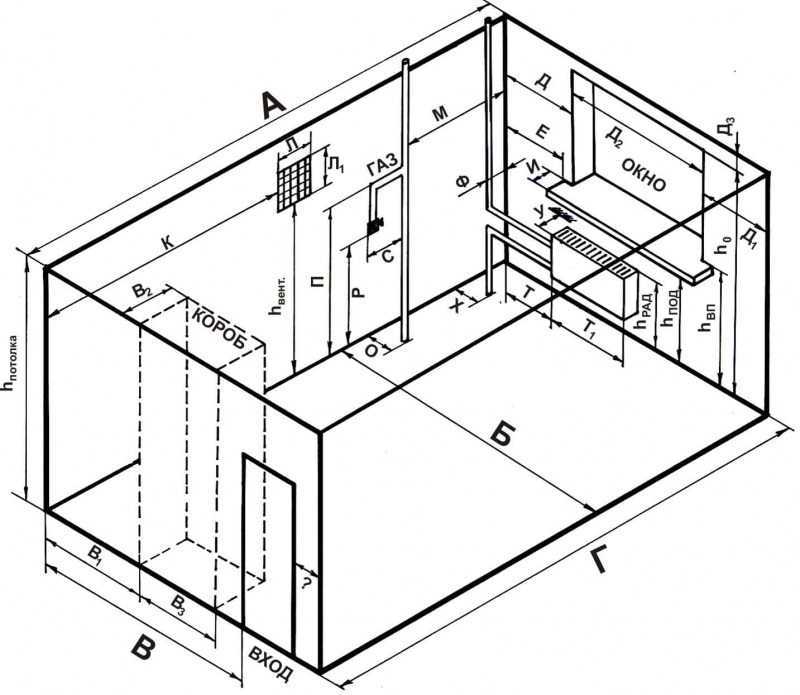

Первый шаг на пути к собственному проекту – точный замер кухни. Для этого нужны: карандаш, рулетка, лист А4, линейка. После замера всей комнаты, можно составить план кухни, где будут указаны: размеры дверей, окон, высота потолка, размещение вентиляции, водопровода и размеры других деталей.

Второй шаг – размещение на эскизе рабочей зоны, мойки, плиты, холодильника, осветительных приборов. Именно с этих элементов нужно планировать размещение мебели. Ведь от этих приборов зависит расположение коммуникаций, вытяжки, источников электричества.

Третий этап – подбор самого подходящего типа кухни. Выбор зависит от имеющейся площади: для большого помещения можно выбрать почти любую форму для размещения мебели и техники. Если площадь маленькая, то тип кухни нужно выбирать вдоль самой длинной стены или угла и двух стен. При этом нужно в обязательном порядке задействовать угол кухни.

В ходе четвертого этапа начинается расстановка техники и мебели. В первую очередь нужно определиться с размещением нижних шкафов, рядом с которыми размещается «кухонный треугольник» (мойка-плита-холодильник), а между мойкой и плитой – рабочая поверхность столешницы. Если остается место для посудомоечной машины, можно ее разместить поближе к мойке.

Важно: не следует размещать мойку в угол. Пятый шаг – планировка верхнего ряда шкафов

Подбирая верхние кухонные модули, важно не нарушать эргономику помещения и выбирать шкафы, которые не будут шире нижних. Глубина нижних шкафов – 0,6 м, а верхних – 0,3-0,35 м

Пятый шаг – планировка верхнего ряда шкафов

Подбирая верхние кухонные модули, важно не нарушать эргономику помещения и выбирать шкафы, которые не будут шире нижних. Глубина нижних шкафов – 0,6 м, а верхних – 0,3-0,35 м

Последний этап – подбор материала, цветового сочетания, фактуры. Когда вы уже знаете, как самому спроектировать кухню, можно выбирать цвет, структуру, фактуру фасадов и столешницы. Цветовое решение зависит от освещенности и площадь комнаты

Составляя проект, важно особое внимание уделить освещению, ведь рабочая зона кухни должна быть хорошо освещена

Преимущества конструкции

К положительным аспектам, которые отличают угловой навесной шкаф для кухни, относятся:

• увеличение полезной площади помещения за счет грамотного размещения мебели. Установка выполняется в тех местах, где сложно поставить другие варианты;
• высокая вместительность и функциональность. На первый взгляд может показаться, что угловые напольные шкафчики не так велики, однако, внутри них можно установить разнообразные полки и обустроить отсеки для организованного хранения продуктов и посуды;
• возможность выбора оптимальных размеров, так как напольные шкафы разнообразны по своим габаритам. Практически каждый человек способен понять, как собрать удобные шкафы на кухню, придав им нужные параметры;
• разнообразие методов, которые могут быть использованы для декорирования лицевых панелей. При желании кухонный напольный шкаф можно украсить стеклянными вставками или узорами. Это придаст готовому изделию большую привлекательность. Впрочем, кухни Леруа Мерлен и так эстетично смотрятся, и не требуют дополнений;
• возможность комбинирования с другими предметами на кухне.

Выполнение замеров и чертежи

Сборка углового шкафа не может быть начата без создания схемы. В свою очередь, для выполнения чертежных работ требуется сделать замеры, а после создать схему кухни, чтобы не сделать ошибку. При выполнении этих работ нужно учитывать некоторые нюансы:

толщину стенок следует выбирать, принимая во внимание то, какие предметы будут располагаться на них

Важно отобразить на схеме, будет ли готовая конструкция вмещать бытовые технические приборы или же нет
Толщина типовых полок равна 18 мм. Если же на них планируется хранить что-либо тяжелое, лучше выбирать заготовки толщиной от 21 мм;
глубина подвершивающихся изделий не должна быть больше 40 см;
не стоит размещать навешивающийся шкаф слишком низко, если прямо под ним будет находиться плита, так как под влиянием повышенной температуры материал станет портиться.

Согласно стандартам, размер углового шкафа составляет 60х60 см, при этом ширина передней панели составляет 42 см, а глубина – 30 см. Угловая кухня – это отличный вариант для малогабаритных квартир, где сложно реализовать другой вариант обустройства. Посмотрите фото, представленные на нашем сайте, чтобы найти идеальный вариант.

1

2

3

Как самому сделать кухню из ДСП

Сделать кухню своими руками из ДСП проще всего, так как этот материал можно назвать традиционным для такой мебели. Ламинированный ДСП, сокращенно ЛДСП, применяется толщиной 16 мм. Из ЛДСП делают все элементы кроме столешницы и фартука.

Фасады кухонных гарнитуров изготавливают из ЛДСП, из ДСП обклеенный пластиком (технология постформинг), и из МДФ.

Задняя стенка шкафов изготавливается из ДВП или ламинированного ДВП, толщиной 4, 6 мм.

Столешницу кухонного гарнитура изготавливают по технологии постформинг. Она может быть толщиной 28,32 и 38(40) мм.

Как построить кухню своими руками? Можно выделить три подхода. Первый – сделать все детали самостоятельно из плит ЛДСП, второй – изготовить их на заказ, третий – купить готовые элементы и собрать из них кухонную мебель. Готовые шкафы можно приобрести в таких магазинах как IKEA, Леруа Мерлен и др.

Наиболее экономичным и обладающий средней степени сложности это вариант, когда деталировка кухонных шкафов делается самостоятельно и все элементы изготавливаются на заказ, после чего сборка выполняется своими руками. Достоинство этого способа в том, что можно изготовить детали по индивидуальным размерам и одновременно неплохо сэкономить.

Для заказа деталей необходимо начертить кухню и определить все размеры, а также необходимость наклейки кромочного материала и наличие монтажных отверстий.

Раскрой кухни выполняется на основе следующих соображений. Размеры боковых стенок шкафов — это высота и глубина шкафчика. Размеры дна и крышки: ширина равна ширина шкафчика минус 32 мм, высота равна его глубине.

Кромка изготавливается из пластика толщиной 0,4 и 2 мм. Она необходима для защиты торцов плиты ЛДСП от влаги и механических повреждений. Ее желательно клеить на всех торцах деталей. В целях экономии кромочную ленту можно не применять на невидимых торцах.

Готовые отверстия под крепеж (присадка) сильно облегчают, но вносят дополнительные затраты на изготовление деталей. Если же экономия не на первом месте, то до как сделать распил кухни необходимо подготовить чертежи кухонных шкафов с деталировкой.

Столешница и фасад также, как и ящики могут быть изготовлены на заказ или приобретены готовые.

Выполнение замеров и чертежи

Сборка углового шкафа не может быть начата без создания схемы. В свою очередь, для выполнения чертежных работ требуется сделать замеры, а после создать схему кухни, чтобы не сделать ошибку. При выполнении этих работ нужно учитывать некоторые нюансы:

толщину стенок следует выбирать, принимая во внимание то, какие предметы будут располагаться на них

Важно отобразить на схеме, будет ли готовая конструкция вмещать бытовые технические приборы или же нет
Толщина типовых полок равна 18 мм. Если же на них планируется хранить что-либо тяжелое, лучше выбирать заготовки толщиной от 21 мм;
глубина подвершивающихся изделий не должна быть больше 40 см;
не стоит размещать навешивающийся шкаф слишком низко, если прямо под ним будет находиться плита, так как под влиянием повышенной температуры материал станет портиться.

Как создается чертеж угловой кухонной мебели

Расчерчивать нужно начинать с нижнего яруса – с углового шкафчика. Создав отправную точку, можно продолжить располагать элементы:

• бытовую технику (мебель, в которой она будет размещена);
• стандартные части меблировки;
• нестандартные дополнения.

Все детали на чертеже следует наносить после точного расчета, указывая все расстояния и габариты – чертеж кухни с размерами должен быть безошибочным.

Начальный размещаемый на схеме элемент – угловой шкафчик. Он может быть как простым, так и трапециевидным. Угловой элемент чаще всего используют под мойку, справа и слева ставятся тумбы для утвари или установки бытовой техники: стиральной машины, посудомоечной машины, духовки. Такой модуль может проектироваться как пятиугольник (трапециевидной формы, с углом в 450). В сети можно найти готовые схемы с размерами угловой кухни и чертежами, любой вариант – его останется только подогнать под свои идеи.

Этап 4. Собираем угловую тумбу

Когда чертеж будет полностью готов и уточнен, а все элементы для сборки – подготовлены, начинают самый ответственный этап – сборку угловой тумбы с мойкой. Ее всегда собирают первой, а потому процесс проводится с максимальной ответственностью и тщательностью. Затем уже на основе установленной угловой тумбы можно сделать готовый гарнитур, присоединяя к ней соответствующие элементы.

Основными конструкционными нюансами угловой тумбы являются:

• Отверстие в столешнице (почти всегда эта тумба выполняется с мойкой);
• Отверстия в боковой или задней стенке для прохождения трубопроводов, подающих воду к раковине, под отвод слива.

Эти отверстия необходимы, если угловая тумба с мойкой имеет задние и боковые стенки из ДСП или ДВП. Но возможен также и вариант, когда боковые стенки в этом элементе не предусматриваются, а жесткость обеспечивается специальными соединительными стойками.

Сборка кухонной мебели своими руками

Сборку начинают с шкафчиков. Их детали соединяются с помощью конфирмата (рис.8). Отверстия под него сверлят, отступив от торца 8 мм, при толщине плиты 16 мм. Сборку удобно производить, используя специальное приспособление как на рис. 5. Его легко изготовить из обрезков своими руками. Для упрощения сверления отверстий под конфирмат удобно применять специальное сверло (рис. 6). Делать присадку можно в каждой детали отдельно для этого удобно пользоваться кондуктором (рис. 7).

Рис.5.

Рис.6.

Рис.7.

Рис.8.

На собранные шкафы устанавливается задняя стенка. Далее монтируются ножки. Они могут быть декоративные либо регулируемые пластиковые, далее к ножкам крепится цоколь кухни. Их стандартная длина 100, 120 и 150 мм.

Рис.9. Регулируемые ножки. Первый ряд ножек должен быть смещен на 7-10 см вглубь шкафа.

Шкафчики по очереди устанавливаются на свои места и стягиваются между собой. Для стягивания применяется специальная межсекционная стяжка. В качестве альтернативы можно использовать саморезы длиной 30 мм. Работать они будут не хуже. Шляпки саморезов можно скрыть самоклеющейся заглушкой, также маскируют шляпки конфирмата.

Рис.10. Стяжка шкафов. На фото стяжка выполнена саморезами длиной 30 мм.

Верхние шкафы стягиваются после установки на место. Для установки навесных шкафчиков применяется регулируемый подвес. Он позволяет выставить все элементы по горизонтали и вертикали.

Рис.11. Регулируемый подвес и планка. Применяется для подвеса шкафов верхнего ряда. Грузоподъемность подвесов 80 кг.

Заключительным этапом сборки каркаса является установка столешницы. Столешница крепится к шкафам саморезами длиной 30 мм.

Рис.12. Собранный каркас нижнего ряда шкафов с установленной столешницей.

Размещение бытовой техники

Основное правило размещения бытовой техники на угловой кухне — создание рабочего треугольника. Холодильник, плита и мойка должны образовывать между собой его вершины. Это соответствует принципам эргономики, позволяет получить удобную и безопасную рабочую зону. Рекомендуемое расстояние между техникой и раковиной — не более 1,2 м. В противном случае уходит много времени на перемещение по кухне.

Опытные хозяйки рекомендуют размещать духовой шкаф на уровне глаз. Это удобно, не нужно наклоняться по несколько раз во время приготовления блюда. Холодильник располагают подальше от батареи и других источников тепла. Если на кухне есть барная стойка, под ней можно установить компактную морозильную камеру. Такой прием экономит место, что особенно актуально для малогабаритных кухонь. Плиту размещают возле рабочей столешницы, подальше от холодильника, дверного проема и окна со шторами.

Примеры деталировки кухонных шкафов и ящиков

Процесс подготовки документации для создания кухонного гарнитура своими руками, чертежи и схемы вместе с описанием перечня составляющих деталей надо изучить заранее. Алгоритмы действий, которые применяют для определения параметров типовых функциональных элементов.

Деталировка верхних шкафчиков

Для упрощения примеров можно принять толщину ДСП 16 мм. Деталировка мебели дополнена формулами, по которым выполняются расчеты.

Чтобы без лишних затруднений собрать кухонный гарнитур своими руками, чертежи и схемы дополняют крепежными кронштейнами. Эти элементы присоединяют к задней стенке. Необходимое количество (не менее 2 шт. на шкаф) устанавливают с учетом предполагаемой максимальной нагрузки.

Все указанные размеры необходимо выполнять в точности.

Деталировка ящика, установленного в полку

Габариты этого изделия должны соответствовать внутренним размерам кухонной мебели. При расчете ширины учитывают необходимость крепления телескопических (роликовых) направляющих.

Комплектующие стандартного ящика:

• левая и правая направляющие;
• стенки;
• фиксирующие угловые элементы;
• крепление для фасада;
• заглушки;
• фасад.

При изготовлении кухонного гарнитура своими руками чертежи и схемы отдельных ящиков создавать не надо, если приобрести метабоксы. Эти фабричные изделия выпускают в различных вариантах исполнения.

Чертежи метабоксов.

Встроенные механизмы обеспечивают:

• частичное выдвижение;
• плавное перемещение;
• самостоятельное закрывание без стука и ударных нагрузок.

Единственный существенный недостаток, высокая стоимость, компенсируется хорошими потребительскими характеристиками и официальными гарантиями производителя.

Размеры кухонных модулей.

Шкаф для утвари

Нижние модули оснащают распашными дверцами, ящиками. Применяют опоры с винтовыми регулировками для выравнивания верхней плоскости по одному уровню.

Чтобы упростить открывание крупной дверцы верхнего ящика, в комплект добавляют газовый подъемник.

Схемы кухонных тумб с размерами.

Угловой вариант тумбы под мойку

Для упрощения расчета можно применить Г-образную конструкцию, составленную из 2 типовых модулей без промежуточной стенки. Отсутствие этого элемента компенсируют дополнительным ребром жесткости.

В таком варианте размеры кухонных шкафов и чертежи соответствуют стандартным параметрам.

Для правильного создания этого мебельного модуля надо уточнить параметры мойки, сантехнической арматуры. Внутри оставляют свободное пространство без горизонтальных перегородок для подсоединения водопроводных и канализационных труб.

Жесткость конструкции обеспечивают дополнительными усиливающими элементами в нижней и верхней части. При разработке деталировки мебели делают ширину свеса столешницы 60-90 мм, чтобы исключить попадание воды на фасад.

Угловые шкафы под мойку.

Стили угловой кухни

Какой стиль выбрать для будущей угловой кухни? Можно полагаться на свою фантазию, но более удачный вариант – присмотреться к готовым стилевым проектам и выбрать один из них. Наиболее популярным стилем оформления угловых кухонь является классика. Главная особенность такого стиля – интерьер должен быть аккуратным и строгим, а техника должна быть встроенной. Если есть желание создать атмосферу домашнего уюта, отличным выбором будет стиль прованс. Он также известен как «сельский» стиль, отличается лёгкой устарелостью, которая проявляется во внешнем виде.

Также известен оригинальный стиль хай-тек. Его отличительные особенности:

• наличие строгих линий в интерьере;
• минимализм, возведенный в абсолют.

Для любителей ярких и живописных интерьеров лучше всего подходит стиль модерн. Угловая кухня, выполненная в таком стиле, порадует разнообразными элементами вроде гнутых фасадов гарнитура или контрастных цветовых комбинаций.

Важные моменты сборки и монтажа

Перед проведением сборки кухни своими руками для начинающих нужно определиться с материалами и провести нужные замеры помещения. Основу каркаса можно изготовить из ДСП, задние стенки — из ДВП, а сбоку и снизу поставить ЛДСП.

Покупая эти материалы, нужно ориентироваться на класс истечения фенола (оптимальным вариантом выступает маркировка Е1).

Для производства фасадов можно остановиться на натуральной древесине или готовых МДФ-элементах, хотя более дешевым вариантом будут окрашенные ДСП.

Проведение замеров помещения

В процессе изготовления кухонной мебели своими руками чертежи и схемы лучше делать после приобретения мойки и встраиваемой техники

Покупая готовые фасадные конструкции, нужно обращать внимание на их габариты. В целом, чтобы правильно определить размеры мебели, нужно:

1. Предусмотреть отверстия для труб и прочих коммуникаций (например, тумба под мойку выполняется без задних стенок).
2. Учесть параметры вытяжки для сооружения подходящего шкафа.
3. Рассчитать размеры подвесного модуля для сушки посуды. Для этого требуется заранее купить сушилку и под ее габариты подогнать остальную конструкцию.

Этапы установки элементов

Перед тем как приступить к сборке кухни, требуется провести сортировку элементов для каждого шкафчика. Это поможет убедиться в полной комплектации и упростить монтаж мебели. В первую очередь проводится сборка нижней части гарнитура. Дальше можно приступать к монтажу верхушки, которая имеет похожие особенности с установкой нижней секции:

1. Верхние шкафы можно закрепить при помощи монтажных планок. Перед этим требуется рассчитать высоту их размещения, желательно, без помощи рулетки во избежание перекосов и неровностей.
2. Далее при помощи уровня проверяется расположение шкафчиков. Применяя струбцину, все модули нужно стянуть между собой, а чтобы сохранить их поверхности в хорошем состоянии, между ними потребуется установить прокладки из дерева.
3. Объединить конструкции друг с другом можно межсекционными стяжками, для которых внутри конструкций сверлят специальные отверстия.

Чтобы на готовом элементе не было сколов, нужно держать деревянный брусок в зоне сверления. Завершающим этапом выступает установка дверок на верхнюю секцию.

Этапы работ

При перетяжке мебели можно выделить несколько этапов, которые будут необходимы во всех случаях за редким исключением. Рассмотрим, как обшить кухонный уголок своими руками, подробнее.

Снятие обивки

Для снятия обивки необходимо получить доступ к нужным нам деталям. Если кухонный уголок с задней стороны закрыт листом ДВП, то аккуратно отсоедините его. Удалите с помощью антистеплера мебельные скобы, которыми прикреплена старая обивка и максимально аккуратно снимите её, так как она нам понадобиться в дальнейшем.

Наполнитель в кухонных уголках обычно приклеивают к каркасу. Поэтому оторвать его от клея не составит никакого труда. В случае, если где-то после этого на фанере каркаса будут остатки наполнителя, удалите их при помощи ножа.

Расчет количества наполнителя

В качестве наполнителя чаще всего применяется поролон. Материал этот относительно дешевый и удобный, однако он впитывает неприятные запахи. Потому во время перетяжки кухонной мебели своими руками необходимо заменить и его. Количество наполнителя рассчитывают таким же образом, как и ткань – измеряют старый поролон. Толщину подбирают с учетом разновидности мебели.

Раскрой ткани и наполнителя

Сначала необходимо на плотной бумаге подготовить выкройки для новой обивки. Тут нам и пригодится старая обивка. Её нужно распрямить руками, а в случае сильного замятия – прогладить утюгом. После этого разложите её на бумаге и обведите карандашом по периметру, включая все напуски.

После этого вырежьте из бумаги шаблоны, по которым можно приступать к раскройке заготовленного материала.

Поролон для наполнителя вырезается точно по такому же принципу.

Ремонт каркаса

Внимательно осмотрите каркас вашего кухонного уголка со снятой обивкой. Очистите элементы от загрязнений при необходимости. Незначительные трещины можно заполнить клеем. Если же есть сильно поврежденные элементы, то необходимо аккуратно отвинтить их.

Измерьте снятые детали и по полученным размерам выпилите из приготовленной фанеры новые части. Просверлите в нужных местах отверстия для крепления. Соберите каркас с новыми деталями.

Перетяжка и сборка

На фанеру основы кухонного уголка наносится клей, на который сажается поролон. Далее надо обтянуть материалом детали уголка и при помощи мебельных скоб и степлера закрепить ткань.

Работайте с материей не спеша и аккуратно, во избежание разрывов и перекосов обивки. Если кухонный уголок состоит из блоков, то сначала собирают угловую часть, а потом – боковые. Завершите сборку кухонного уголка, закрепив заднюю стенку из ДВП.
