Каким должен быть наклон ступеней лестницы

Покрытие из резиновой крошки

Специалисты – строители рекомендуют на входных лестницах (крыльцо или пандус) пороги подножки ступеней оборудовать покрытием, выполненным из резиновой крошки. Этот вторичный материал производят из измельченных автомобильных покрышек, компонента — загустителя и окрашивающей добавки. Покрывающий шероховатый материал выпускается в виде плитки или бесшовного полотна, применяемого для изолирующей защиты порогов на ступени.
С целью изоляции контактной поверхности ступенек лестницы, приобретается универсальная по форме модульная плитка размером 50*50 см и высотой от 1 до 4 см. Плитка из резиновой крошки легко поддается раскрою в соответствии с имеющейся конфигурацией лестничного полотна и уголков для ступенек.

С одной стороны — очень яркое, с другой — безопасное покрытие ступеней резиновой крошкой

Покрытие и плитка, изготовленная из резиновой крошки достаточно востребованы потребителем, так же, как и алюминиевые профили и наслоения из ПВХ. Шершавая и упругая структура поверхности выполненной из этого отделочного материала, отвечает всем необходимым защитным и оберегающим от скольжения требованиям. Противоскользящее обрамление из такой плитки можно разместить на улице, так как по своим техническим свойствам она выдерживает перепады температуры от -40 градусов до +80.
Все виды отделочных материалов и готовые защитные конструкции, изготовленные производственным способом, и представленных в ассортименте торговых центров, сертифицированы. Гарантированно отвечают все современным нормам санитарно – гигиенической и противопожарной безопасности.

Описание готовых конструкций и специализированных отделочных материалов, которые можно применить для оборудования антискользящей и защитной системы для лестницы, является особенно актуальным. После внимательного ознакомления с этой статьей читатель может окончательно остановить свой выбор на конкретной

Обустройство лестничного марша – довольно долгий процесс. Нужно правильно выбрать материал и тип конструкции, запастись всеми необходимыми инструментами (потребуются пила, молоток, лестничный угольник, шуруповерт, саморезы и прочее). Когда работа окончена, необходимо оценить удобство и эстетичность конструкции. Обычно монтируют обрамление, чтобы придать ей законченный вид, – уголок для ступеней.

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

• высота подступенка;
• длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
• ширина строения;
• глубина ступенек;
• ширина ступени, ее нужно делать по ширине ступни;
• длина проема (высчитывают длину от проема до нижней ступеньки);
• толщина ступенек;
• ширина кросоура;
• высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
• количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Монтаж

Все работы можно разделить на три этапа:

Этап №1: выбор материала

Кирпичная полукруглая кладка в виде ступеней

Выше мы уже априори определили, что рассматривать будем именно бетонную конструкцию, но стоит учитывать, что крыльцо полукруглой формы может быть также из дерева или из кирпича:

Название материала	Плюсы	Минусы
Бетон	Доступная цена; Высокая механическая прочность; Высокая стойкость к агрессивным воздействиям внешней среды; Простота создания криволинейных форм благодаря превосходной пластичности бетона
Кирпич	Относительно короткий период выполнения монтажных работ; Приемлемые показатели стойкости к механическим и атмосферным воздействиям	Более высокая стоимость; Требование сложных расчётов при создании нужных очертаний конструкции
Дерево	Высокая эстетичность; Короткий период и относительная чистота выполнения монтажных работ	Высокая цена; Менее длительный эксплуатационный срок; Гидрофобность; Необходимость выполнения сложных столярных работ

Деревянное крыльцо в форме полукруга

Совет: если вы всё-таки решите исполнить полукруглые ступени из дерева , то обязательно позаботьтесь о создании козырька достаточно больших размеров и обработке влагозащитными средствами.Такие меры позволят максимально защитить конструкцию от преждевременного гниения и разрушения.

Как видите, для выполнения задуманного своими силами бетон – это идеальный вариант. К тому следует ещё отметить, что его можно потом «нарядить» практически в любую подходящую случаю декоративную отделку, что сделает конструкцию ещё и необыкновенно красивой.

Крыльцо полукругом из бетона облицованное керамической плиткой

Этап №2: расчёты

Перед тем, как построить крыльцо в виде полукруга, необходимо выполнить необходимые расчёты. При этом определение некоторых параметров не отличается от классических прямоугольных конструкций:

Название параметра	Примерное значение
Ширина	Не менее 30 см, а вот больше вполне допускается, так как лестница в данном случае внешняя.
Высота	Не более 18 см, так как тогда попросту станет неудобно поднимать ногу.
Количество ступеней	Находится путём деления общей высоты крыльца от земли до площадки на величину проступи. Вычисления выполняйте до тех пор, пока значение не окажется целым.

Далее:

1. Создаём чертёж в реальном масштабе, задав высоту ширину и даже радиус закругления будущих ступеней.
2. Определяем центр охватывающей будущую постройку окружности. Обычно он расположен на пороге дверного проёма.

Этап №3: возведение

Совет: цемент, песок, арматура и другие используемые материалы не отличаются особой лёгкостью, поэтому рекомендуется перед началом работ заручиться помощником.Это не только ускорит процесс, но также позволит вам сберечь собственное здоровье.

Крыльцо полукругом своими руками начинает строиться с фундамента:

1. Наносим на земле разметку в соответствии с созданным чертежом.
2. Выкапываем по отметкам котлован глубиной 50-70 см.
3. Засыпаем дно подушкой из песка, перемешанного со щебнем, толщиной 20 см и тщательно трамбуем её.
4. Создаём слой гидроизоляции из рубероида или другого подходящего по своим качествам материала.
5. Сооружаем опалубку из пластиковой вагонки или гибких листов металла, которая повторяет задуманные на схеме очертания будущего крыльца. Традиционные доски и фанера могут не подойти для закруглённых форм и треснуть при попытке их выгнуть достаточным образом. По краям подпираем конструкцию вертикальными армированными прутьями.

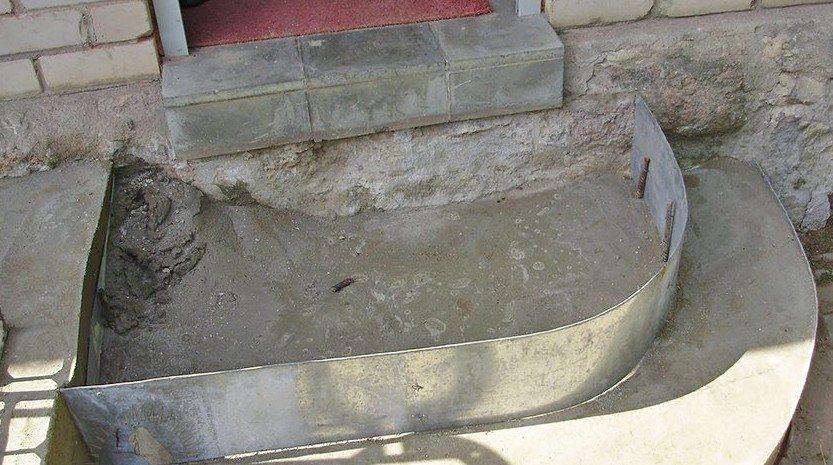

Опалубка из полос гибкой жести

1. В месте, где массив ступеней будет соприкасаться с фундаментом дома, также прокладываем гидроизоляционный слой. Это необходимо для компенсации усадочного процесса крыльца.
2. Все проступи армируем металлической сеткой, перевязывая её между собой проволокой. Это даст возможность стяжке укрепиться надлежащим образом.

Армирующая сетка для укрепления ступеней

1. Замешиваем раствор из цемента, песка и гравия в соотношении 1:3:5.

Совет: для осуществления замеса бетона рекомендуется использовать бетономешалку.Это облегчит задачу и позволит добиться необходимой консистенции.

Осуществление замеса бетонного раствора

1. Заливаем установленную в нужном порядке опалубку получившейся смесью.

Полностью залитая бетоном конструкция

1. Ждём полного застывания.

Совет: в процессе схватывания рекомендуется накрыть сооружение плёнкой и периодически обрызгивать водой.Так раствор наберёт свою максимальную крепость

1. Убираем опалубку и обрезаем выступающую проволоку, если таковая имеется.

Полностью застывшее крыльцо полукруглой формы из бетона

1. Наносим декоративную отделку.

Как провести расчет?

Как правило, за среднюю длину шага принимается значение 63 см при ходьбе по горизонтальной поверхности и 31,5 см при подъеме. Если угол наклона слишком большой, то ступени будет очень маленькими, а если слишком маленький – большими.

Расчет угла наклона лестницы самостоятельно.

Идеальным соотношением высоты степеней и глубины проступи является пропорция 17:29, допустимыми также считаются пропорции 16:30, 18:28 и 19:27. Рассчитаем уклон, исходя из отношения 17:29.

Прежде всего следует определить оптимальное количество ступеней. Для этого нужно разделить высоту перекрытия, которая определяется как расстояние между чистым полом нижнего этажа и таким же полом верхнего этажа, на ее высоту. Например, при высоте перекрытия 2,5 м и высоте ступеней 17 см нужно провести такие вычисления:

250:17=14,7. Округлите значение до целого, в нашем случае получится 14.

После этого нужно вычислить точную высоту: 250:14=17,8 см. То есть необходимо выполнить 14 ступеней, высота каждой – 17,8 см

Стоит отметить, что очень важно выполнить их одинаковой высоты, так как в противном случае спуск может быть опасным, особенно ночью

Далее необходимо определить глубину проступи. Она принимается равной ширине горизонтального шага, уменьшенной на удвоенную высоту ступеней. То есть глубина проступи равна:

63-2*17,8=63-35,6=27,4 см.

Немаловажным моментом при расчете является определение пространства, необходимого для размещения конструкции. Для этого необходимо умножить ширину проступи на количество ступеней:

27,4*14=383,6 см.

Схема расчета угла наклона лестницы.

Полученный результат – это размер лестничного марша, спроектированного на горизонталь. С помощью этой величины можно получить длину марша. Для этого необходимо вспомнить школьную математику и применить теорему Пифагора. Сначала нужно получить сумму квадратов высоты пролета и длины горизонтальной проекции марша, а затем извлечь квадратный корень из полученного числа.

250*250+383,6*383,6=62500+147148,96=209648,96

Квадратный корень из этого числа равен 457,9 см, это значение можно округлить до 458 см. Это и будет искомая величина.

После этих расчетов можно определить оптимальный уклон. Здесь вам также пригодятся знания из школьного курса математики, для определения синуса угла можно разделить высоту пролета на длину марша:

250:458=0,546.

Точную величину угла вы можете определить при помощи таблицы Брадиса, в нашем случае получится 33°. Или удовлетвориться примерным значением. Синус угла в 30° равен 0,5, то есть в рассмотренном случае значение будет чуть больше 30°. Это значение вполне вписывается в обозначенные ранее пределы оптимального уклона.

При вычислениях вы может применить и нестандартные значения ширины шага. Можно измерить нормальную ширину именно для вас и отталкиваться от этого значения. При этом высота подъема ноги принимается в два раза меньше, чем ширина шага.

В конце нужно отметить, что если на некоторых этапах вычислений вами были сделаны округления значений, то при монтаже вы столкнетесь с небольшой погрешностью. Желательно погрешность расчета компенсировать увеличением или уменьшением высоты нижней ступени. Все остальные нужно выполнить одинаковыми.

Это пример расчета угла наклона лестницы, который вы можете адаптировать под свой случай: высоту этажа в вашем доме и то пространство, которое вы можете под нее отвести. Лучше пожертвовать несколькими метрами площади и сделать подъем более пологим, чем сэкономить небольшое пространство, но при этом мириться с его крутизной. Особенно если ежедневно подниматься предстоит детям и пожилым людям.

Можно применить и графический метод вычислений. Для этого вам потребуется начертить модель лестницы в определенном масштабе. Прежде всего, начертите две оси – вертикальную и горизонтальную. Первая будет обозначать высоту этажа, а вторая – длину марша. На горизонтальную ось нанесите деления, которые будут равны длине шага каждой, а на вертикальную – высоте подъема ноги (то есть в 2 раза меньше, чем длина шага). Зная высоту и длину, вы без труда сможете определить уклон по графику, а также ширину и высоту ступеней.

Как видите, правильно рассчитать угол наклона можно без особых усилий.

Что нужно знать

Чтобы лестница получилась надежная и безопасная, необходимо учитывать следующие моменты:

• необходимые габариты ступенек;
• ширину стремянки;
• поворотные участки, если они есть;
• ограждения.

Если правильно произвести расчеты, то изделие прослужит вам очень долго и будет радовать своим внешним видом, как на фото:

Деревянная лестница в доме

Классическая лестница с поворотом

Уличная входная лестница

Как сделать лестницу своими руками, и какой угол наклона оптимальный?

Эти конструкции могут быть двух типов:

• прямые;
• винтовые.

Последние конструкции более сложные и трудоемкие в исполнении, они встречаются намного реже, чем прямые. Они могут быть из сосны или дуба, а также из комбинации различных видов древесины. Очень оригинально на фото смотрятся модели с соединением дерева и металла. Деревянные конструкции имеют довольно длительный срок эксплуатации, но материал необходимо обработать для сохранения его свойств.

Прежде, чем начинать проект, необходимо проанализировать пространство, которое есть в вашем доме. Помещение должно использоваться наиболее эффективно, поэтому нужно рассчитать все так, чтобы лестница не занимала много места. Если ступенек больше трех, то установка перил обязательна. Чтобы конструкция была надежная, ширину ступенек нужно сделать примерно 0,28-0,3 м, а высоту между ними – 0,15-0,18 м. Если все ступени будут одинаковых размеров, это повысит безопасность эксплуатации.

Необходимо подобрать правильные габариты ступенек, чтобы конструкция гармонично смотрелась в вашем доме. По правилам, двойная высота подступенка и ширина ступеньки должны быть равны одному человеческому шагу. То есть высота составляет приблизительно 165-188 мм. Если лесенка деревянная, то нужно учитывать величину свеса.

Величина марша должна быть около 700-900 мм. Этого достаточно для ходьбы, а также для того, чтобы перенести небольшие вещи. Для большего удобства ширину можно сделать 1000-1200 мм. Не стоит забывать о запасе для перил.

Как правило, высота ограждений должна быть 900-1000 мм. Для человека самая удобная ширина – это 100 мм. Можно установить вспомогательные ограждения для детей, что обезопасит их от падения. Высота детских перил должна быть 700-750 мм.

Произвести расчеты каркаса не составит большого труда. Для опор лучше всего брать две доски, которые имеют ширину 200 мм и толщину 25 мм. Длина высчитывается исходя из полученных замеров. Это очень важные моменты для строительства, но не единственные. Дальнейшие разработки зависят от того проекта, который вы запланировали, и какой угол наклона будет оптимальный.

Прямые маршевые лестницы используют редко, более комфортны изделия с разнообразными поворотами. Лестницу с площадкой рассчитать проще всего. На высоту ступени нужно установить планку квадратной или прямоугольной формы, от которой производится поворот на 90 или 180 градусов.

Иногда встречаются конструкции с неодинаковыми ступенями, которые соответствуют общей задумке проекта. Но нужно помнить, что какую бы модель вы ни воплощали в жизнь, главное требование ко всем изделиям – это безопасность. Оптимальный угол должен быть такой, чтобы спуск и подъем не вызывали угрозу.

Что необходимо знать при проектировании?

Прежде, чем приступать к расчетам, необходимо оценить все особенности, которое имеет помещение. Расположение стен, размер проемов для дверей, расстояние до второго этажа и прочие нюансы. Нужно составить схему и произвести измерение параметров помещения. Место, которое существует для создания конструкции, определяет ее угол наклона и количество поворотов. Если вы решили сделать изделие с поворотами, то нужно знать, что расчет ее угла не сильно отличается от прямой. Чтобы лестница на второй этаж получилась безопасной, надежной и имела правильный угол наклона, необходимо соблюдать все требования.

Параметры металлической лестницы с поворотом на 180 градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
• H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
• D — размер — расстояние, на которое ступень будет свисать за опору по направлению подъёма
• U — угол наклона опоры к вертикали
• C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Устанавливаем приставную лестницу под углом

Особенностью наружных конструкций подобного рода заключается в двойной фиксации. С одной стороны, в двух точках лестница крепится к полу и в трех – к стене. Для того чтобы на этапе эксплуатации не возникало проблем, конструкция должна соответствовать ряду требований. Во-первых, угол наклона колеблется в пределах 65-75 градусов. В этом случае прислоненная конструкция будет в равной степени всем удобна. Во-вторых, вне зависимости от того, насколько крутой спуск получился, упомянутая модификация лестницы не подходит для перемещения тяжестей.

Если решено возвести именно приставной формат, то необходимо помнить о ряде других нюансов:

• Конструкция требует ежегодного профилактического обслуживания;
• Ее установка не рекомендуется в помещениях с частыми перепадами уровня влажности и температуры;

Наличие 4-лапых домашних питомцев – дополнительный фактор риска.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

• Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
• Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

• Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
• Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
• Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
• Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
• Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Оптимальный угол наклона лестницы: средне статический параметр

В тех случаях, когда каждый метр площади в буквальном смысле на вес золота или необходимо построить лестницу в месте общего пользования, то в этом случае изготовление начинается с фиксации основных параметров. Желательно, чтобы искомый уголок колебался от 40 до 44 градусов. Если указанный параметр в силу тех или иных причин достичь невозможно, то на помощь придут швеллера.

Металлические профили позволяют провести фиксацию уголка на требуемом уровне:

• 45 градусов при ширине 200;
• 29,51 градус при ширине 280;
• 26,41 градус при ширине 300;
• 21 градус при ширине 340;
• 18,3 градуса – ширина 360;
• 16,21 градуса при ширине 380.

Классификация лестничных конструкций

Лестницы в жилом доме можно сгруппировать по 4 критериям. В каждой группе конструкции имеют свои подвиды.

1. По типу конструкции

маршевые (классический вариант с прямоугольными ступеньками): одномаршевые, двухмаршевые (имеют полноценную переходную площадку) и многомаршевые (варианты из дерева для частного дома запрещены нормами пожарной безопасности);

винтовые (спиралевидная конструкция со ступеньками в форме трапеций): сильно закрученные с крутым подъемом, плавный изгиб, не полная спираль.

2. По направлению оси

прямые (направление оси в пределах одного марша не меняется);

поворотные (линия оси в марше меняет направление за счет забежных ступеней): правоповоротные и левоповоротные; четвертьоборотные (угол поворота 90 градусов), полуоборотные (180 градусов) и круговые (360 градусов);

распашные (основная линия оси вверху расходится на две стороны).

3. По типу несущих элементов

на косоурах (крепление к нижней цельной балке): прямые, ломаные, винтовые;

на тетивах (парные профили с пазами для ступеней);

на больцах (ступени соединяются отдельными крепежными болтами);

на консолях (одностороннее крепление к несущей стене).

Вне зависимости от типа несущего элемента в конструкции подступенок может быть или отсутствовать. В первом случае лестница имеет закрытый вид, а во втором — открытый с промежутками между ступенями.

4. По материалу изготовления

• деревянные (ясень, дуб, сосна, лиственница, бук, тис, орех);
• металлические;
• кованые чугунные;
• бетонные;
• каменные (облицовка мрамором и гранитом);
• стеклянные.

Отдельно стоит выделить комбинированные варианты, где несущая основа изготавливается из одного материала, а перила и ступени — из другого.

Как рассчитать высоту ступеней лестницы

Обычно расчет начинается с определения доступного пространства – сколько места можно выделить при выбранной планировке.

Для этого необходимо знать:

• длину проема;
• высоту межэтажного расстояния – замер производится от уровня чистового пола первого этажа до уровня чистового пола второго этажа (мансарды, чердака);
• толщину перекрытия;
• ширину проема.

Далее по этим данным и с учетом стандартов вычисляется количество ступеней.

Пример: длина проема составляет 3 м, межэтажное расстояние – 2,7 м, толщина перекрытия (деревянные балки с подшивкой вагонкой снизу и настилом шпунтованной доской сверху) – 150 мм. Ширину проема принимаем равной 1 м. Уже понятно, что при такой ширине два пролета разместить нельзя – придется ограничиться одним. Рассчитываем количество ступеней и угол наклона:

Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м

При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.

Итого:

• необходимо подняться на 2,7 м. Берем высоту ступени лестницы по ГОСТ 23120-2016 или ГОСТ 9818-2015. Для 15 ступеней получаем высоту проступи 180 мм, для 16 – 168.7 мм;
• проверяем, соответствует ли при таких параметрах ширина проступи нормам. Если размещать ступени только в проеме, получим 3000/15 = 200 мм или 3000/16 = 187,5 мм. Выведя три ступени за пределы проема, получим 3000/12 = 250 мм или 3000/13 = 230,6 мм. Соответственно длина марша увеличится на 3х250 мм = 750 мм или 3х230,6 мм = 691,8 мм.

Далее в зависимости от того, можно ли в существующей планировке действительно вынести ступени за пределы проема, выбираем количество ступеней – 15 или 16.

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

Пример: лестница с забежными ступенями П-образной формы, та же высота межэтажного перекрытия, та же ширина пролета – 1 м.

Общая ширина проема при этом будет не 2 м, а 2,05 м – необходимо место для установки перил и технологического зазора между ступенями. Поскольку в забежных лестницах каждая ступень поднимает пользователя на одинаковую высоту, делим высоту проема на удобную для использования высоту проступи – например, 180 мм. Получаем те же 16 ступеней, что и предыдущем примере. Однако за счет П-образного поворота (на 180 градусов) на шести забежных ступенях можно взять большую ширину проступи – 25 см. Тогда, при учете сохранения ширины проступи на всех ступенях по линии хода (на рисунке показана зеленым) и выбранном размере, проем получится шириной 2,05 м и длиной

((16-6)/2)х250+1000 = 2250 мм.

Здесь 1000 мм – размер от оси поворота лестницы до стены, равный ширине пролета.

Таким образом, в зависимости от компоновки сохранении нормы ширины ступени лестницы, можно получить почти квадратный проем 2х2,25 м, что иногда выгоднее, чем длинный – 3 и более метра – метровый по ширине проем.

Для лестницы с площадкой расчет схожий, но проем увеличивается на то число ступеней, который в предыдущем варианте были забежными.

Пример: при тех же параметрах и повороте лестницы на 180 градусов, но с площадкой, число ступеней в двух маршах будет 16. Соответственно, в марше по 8. Площадка – прямоугольник с длиной в две ширины марша плюс зазор и шириной в ширину марша, то есть в нашем случае 2,05 на 1 м. Каждый марш имеет длину

8х250 = 2000 мм = 2 м,

следовательно, общий проем составит 2,05х3 м. Вывод – лестницы с забежными ступенями компактнее.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

• винтовых и забежных вариантов;
• разных размеров ступеней лестницы;
• криволинейных конструкций;
• деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП «Системы противопожарной защиты. Эвакуационные пути и выходы»:

• глубина ступеней прямой лестницы – не менее 25 см;
• глубина ступеней винтовой лестницы – не менее 18 см в середине;
• высота подступенка – не более 22 см;
• допустимый уклон — не более 45°;
• количество ступеней в одном марше — от 3 до 18 шт.

Этапы сооружения: для тех, кто не в курсе

Убедившись в том, что все конструкционные параметры учтены, можно приступать к сооружению. Выполняется по этапам.

• Подготавливается место, где будет установлен пролет: поверхность выравнивается, чтобы задуманный угол был правильно реализован.
• Устанавливаются и тут же закрепляются несущие элементы. Все это проверяется по уровню на соответствие уклону.
• Осуществляется монтаж подступенок и самих ступеней. Конструкции должны идти строго параллельно по отношению друг к другу.
• В конце устанавливаются элементы ограждения, для которых выдерживается высота, предусмотренная с целью удобства эксплуатации лестничного пролета.

Характеристики, влияющие на уклон

Внешний вид и размеры конструкции будут зависеть не только от того, как точно рассчитан уклон. В расчет принимаются комфортность эксплуатации и качества безопасности. Но на это повлияют еще несколько аспектов. Размер шага промежуток, преодолеваемый людьми за 1 шаг. Основой выступает длина в 60 см. Это промежуток между 2 ступенями, учитывая подступенка.

Высота ступеньки это величина подступенка. Чем больше эта характеристика, тем более крутой станет получаться конструкция.

Ширина, другими словами, глубина проспупи. По сути, непосредственный размер ступенек. Ногам должно быть комфортно находиться на ней при подъеме и спуске. В случае с малой проступью будет увеличиваться наклон. В подобном варианте идти вниз станет не комфортно и не безопасно. При больших значениях шаг будет сбиваться и спуск будет становиться пологим.

При проектировании необходимо создавать оптимальные значения. Именно отталкиваясь от них рассчитывается число ступенек и удобный угол.
