Функциональные пластиковые двери на балкон: 3 преимущества

Стандартные размеры балконных блоков

Во всех многоквартирных домах размеры как просто отдельно стоящего выхода на балкон, так и вместе с окном находятся в диапазоне 700-900 см в ширину и 2000-2100 см в высоту для двери, а также 870-1350 см в ширину и 1400-1480 см в высоту для окна. Очень редко происходит выход за эти рамки.

Такой разброс не случаен, все определяется в зависимости от необходимого уровня проникновения света, а также площади комнаты. Соответственно если комната имеет достаточно большие габариты, то никто не поставит вам узкую дверь с маленьким, глухим окном. Все эти нормы прописаны в ГОСТах № 11214-86 и № 23166-99.

Фото 1. Стандартный блок

Отступления от норм происходят в основном в частных домах, при индивидуальной планировке. Но тем не менее погрешности всегда незначительные. Сильное отступление от установленных параметров чрево быстрой порчей конструкции.

Выбираем профиль пластиковой балконной двери

Надежность и практичность пластиковой балконной двери во многом зависит от профиля. Сегодня на рынке оконных конструкций представлены профили нескольких производителей, все они имеют свои плюсы и минусы. Однако особой популярностью в России традиционно пользуются несколько производителей.

Профиль Rehau

Характеристики балконных дверей Rehau сходны с окнами, изготовленными из этого же профиля. Обычно оконные компании предлагают для изготовления балконных дверей профиль Rehau толщиной 60 мм и 70 мм. Они могут быть оборудованными разными системами открывания:

1. поворотной;
2. поворотно-откидной;
3. распашной.

Они позволяют изготавливать конструкции, состоящие из одной или нескольких створок, а также предполагают большое количество дизайнерских решений: их спокойно можно ламинировать пленкой разнообразных цветов, а также имитирующей поверхность дерева или другие текстуры. Таким образом, можно получить дверь, которая идеально впишется в любой интерьер. Профиль Rehau обладает хорошими теплоизоляционными и звукоизоляционными свойствами. Он уже давно успел зарекомендовать себя в климатических условиях средней полосы России.

Он одинаково хорошо защищает жилье от сквозняков, влаги, пыли, уличного шума. Обеспечивают это несколько контуров уплотнения. В итоге в оберегаемом окнами и дверьми Rehau, жилье устанавливаются самые комфортные условия для проживания. Еще один плюс данного профиля – большой срок эксплуатации. Балконные двери Rehau до сих пор отлично служат тем, кто одним из первых в нашей стране отважился сменить дерево на пластик.

При этом все качественные характеристики полностью сохранились. Долгий срок службы обусловлен высокими стандартами качества компании Rehau. Они принципиально используют качественные материалы, наиболее выносливые механизмы открытия и зарекомендовавшую себя фурнитуру. Все это способствуют эффективной работе балконной двери долгие годы.

Это уже благодаря ровной поверхности, на которой нет трещинок, зазубрин и т.д. Все это делает уход за балконной дверью максимально простым. Она легко очищается от загрязнений любого рода. Современные системы Rehau оснащены климат-контролем.

Благодаря этому воздухообмен происходит легко и незаметно для окружающих, а в помещении устанавливается комфортный микроклимат. Балконные пары, изготовленные из профиля этой марки, одинаково хорошо подойдут для помещений любого назначения: торговых, офисных, административных зданий, а также для жилья. Одинаково долго и стабильно они прослужат и в городской квартире и в загородном доме.

Профиль VEKA

Этот профиль появился на российском рынке оконных конструкций чуть позже своих конкурентов. Однако довольно быстро сумел отвоевать большую долю. В России его полюбили за оптимальное соотношение цены и качества.

Этот профиль обеспечивает тепло, мешает проникновению шума, абсолютно прост в эксплуатации. И при этом отличается демократичными ценами. Самый доступный продукт из линейки этой фирмы – профильная система VEKA WHS. Она прекрасно справится с непогодой, если устанавливать балконный блок на застекленной лоджии или балконе.

В иных случаях следует обратить внимание на систему VEKA EUROLINE. Кроме того, что она обладает отличными качественными показателями по энергосбережению и шумопоглощению, может похвастаться и особыми элегантными контурами

Если выход на балкон идет из комнаты, которая требует особой теплой атмосферы, например, из детской, можно приглядеться к шестикамерной профильной системе VEKA ALPHALINE. Она обеспечит максимально возможное сохранение тепла и тишины.

Нормативные требования

1. Существует ли отдельный ГОСТ на пластиковые двери
   ?

Да, в марте 2003 года был введен стандарт за номером 30970 — 2002, регламентирующий производство дверных блоков из ПВХ профилей.

Для удобства читателя я приведу здесь ключевые моменты этого документа.

По заполнению двери делят на:

• Остекленные;
• Глухие (с непрозрачным заполнением). Как правило, в качестве заполнения используется ламинированный поливинилхлоридом экструдированный пенополистирол;
• Светлые (остекленные сверху и глухие снизу);

Декоративные (сложной формы, с витражными вставками и т.д.).

Конструктивно дверь может быть:

• Однопольной (левой или правой) или двупольной (в том числе с разным размером створок);
• С фрамугой или без нее;
• С порогом (алюминиевым или изготовленным из ПВХ профиля) и без порога;

Возможны разные варианты цветового исполнения. Двери могут быть:

• Белые или цветные с окраской по всему объему;
• Оклеенные декоративной пленкой;
• С коэкструзионным покрытием (при экструзии профиля лицевая поверхность изготавливается из пластика другого цвета);
• Окрашенные ЛКМ.

Слева — белая дверь с окраской ПВХ по всему объему, справа — оклеенная декоративной пленкой.

Вот основные требования к виниловому профилю:

• Профиль должен быть усилен стальными вкладышами;
• Угловые соединения усиливаются дополнительными металлическими элементами;
• Вертикальные и верхняя перекладины коробки должны быть сварены между собой;
• Импосты могут крепиться как механическими соединениями, так и сваркой;
• Металлические пороги устанавливаются на механических соединениях.

Дверное полотно в рамках стандарта не должно иметь площадь более 2,5 м2 и весить более 80 кг.

Зазоры размером не более 0,5 мм в металлопластиковых конструкциях допустимы при условии их заполнения герметиком.

Вот минимальные предусмотренные ГОСТ сроки службы разных элементов дверного полотна:

Безопасность

Чтобы можно было использовать как полноценную конструкцию, одной из основных функций которой является защита помещения, получила такие дополнительные усиливающие элементы:

• Стеклопакет из ударопрочного стекла покрыт дополнительной пленкой, которая не даст стеклу рассыпаться.
• Железный армирующий профиль. Согласно техпаспорту, способно выдержать нагрузку на взлом до одной тонны.
• Используется профиль сплошного сечения. В них вставляют дополнительные металлические вкладыши по всей длине, усиливающие прочность. За счет этого крепеж замков и петель имеет повышенную надежность.

Типы раздвижных окон

Все раздвижные окна имеют похожую конструкцию. Но они могут быть выполнены из разных материалов. Существует лишь два типа таких окон: из алюминиевого профиля и пластика. Разберем особенности конструкции, преимущества и недостатки каждого из этих типов.

Алюминиевые раздвижные окна

Раздвижные окна из алюминиевого профиля имеют следующую конструкцию: на каркасе установлены направляющие, по которым и происходит перемещение створок окна. На створках установлены специальные ролики с полимерным покрытием, обеспечивающие гладкое перемещение створки. Закрываются они с помощью механизма-защелки, также на створках установлена фурнитура в виде ручек. Вся система герметизирована щеточными уплотнителями.

Для этого типа окон используется два вида профилей: обычный и усиленный. Второй применяется в тех случаях, когда остекление планируется выносить за периллы балкона, либо на высоких этажах зданий.

Плюсами алюминиевых раздвижных окон являются:

• Невысокая цена;
• Возможность выноса остекления за периметр балкона с помощью системы кронштейнов, что позволяет расширить свободное пространство очень маленьких балконов;
• Алюминий – прочный материал, который не подвержен возникновению коррозий, а значит, конструкции из него имеют большой срок службы;
• Такие окна имеют небольшой вес, поэтому укреплять конструкцию перекрытий балкона для их монтажа не нужно;

Но у этого типа остекления существуют и свои минусы, которые во многих случаях оказываются существенными:

• Поскольку алюминий – это металл, в зимнее время года он быстро промерзает, и открыть створки в таком случае будет практически невозможно;
• Промерзают не только направляющие, но и замок окна;
• Единственное стекло хоть и уменьшает вес конструкции, но не обеспечивает качественную шумо- и теплоизоляцию балконного помещения;
• Можно отметить и низкую гидроизоляцию конструкции, а также вероятность возникновения сквозняков в ветреную погоду;
• Такие окна не позволяют использовать «неродные» эркерные соединения и обычные москитные сетки;
• В алюминиевую раму нельзя вставить стеклопакет.

Установку алюминиевых раздвижных окон относят к холодному типу остекления. Это значит, что использовать балкон можно будет лишь в теплое время года, когда конструкция не промерзает и не продувает. Этот вариант подойдет тем, кто не планирует присоединять балкон к жилой комнате или устраивать на нем постоянную зону отдыха. Для хранения ненужных вещей или, например, закаток это – идеальный по соотношению цены и качества вариант.

Пластиковые раздвижные окна

Этот тип окон представляет собой трехкамерную ПВХ-раму, которая для прочности армирована оцинкованной сталью. В конструкции точно так же имеются направляющие, по которым с помощью роликов передвигаются створки окна. Герметизация обеспечивается двойным щеточным уплотнителем. Помимо этого направляющие имеют округленные бортики, что обеспечивает бесшумное открытие и закрытие створок, и филигписы, для обеспечения более плотного соединения створок с рамой. Такие окна тоже имеют защиту от проникновений – специальный замок.

Преимущества раздвижных ПВХ окон:

• Выдерживают любые нагрузки связанные с неблагоприятными условиями погоды (ветер, ураган, ливень) даже на высоких этажах здания;
• Защищают от сквозняков и проникновения влаги в помещение;
• Не промерзают в холодное время года, благодаря чему открывать окна можно даже в зимние морозы;
• Обладают хорошими звуко- и теплоизоляционными свойствами;
• К ним подойдут любые ПВХ-профили, антимоскитные сетки;
• Есть возможность установки двойного или тройного стеклопакета, а также радиусных конструкций.

А теперь об их недостатках:

• Цена на такие окна несколько выше, чем на алюминиевые аналоги;
• Имеют значительно большую массу. Чтобы установить раздвижные пластиковые окна на балконе, необходимо проверить состояние перекрытий, их несущую способность и, в случае необходимости, укрепить конструкцию;
• Такие окна не выносятся за пределы периметра балкона.

ПВХ окна с раздвижными створками используются для теплого остекления балконных помещений. Этот вид остекления как раз подойдет тем людям, которые круглый год пользуются балконом или планируют обустроить его в качестве дополнительного жилого пространства или небольшого квартирного сада, огорода. В том случае, когда балкон полностью или частично присоединяется к жилой комнате или кухне, монтаж пластиковых раздвижных окон должен дополняться установкой качественных стеклопакетов и полной теплоизоляцией всех поверхностей балкона (а в некоторых случаях – и установкой дополнительных систем отопления). Тогда тепло не будет уходить из квартиры через это помещение, и нахождение в нем будет максимально комфортным.

Как узнать нужный размер

Снимите размеры в нескольких местах

Для оформления заказа нужно указать точный размер всех элементов будущей конструкции. Можно пригласить специалиста выбранной фирмы. Имея определенный опыт работы с рулеткой и карандашом, вполне доступно снять их своими руками.

Сначала нанесите на чистый лист бумаги эскиз двери. Он должен быть достаточно большим, чтобы поместились записи измерений с каждой стороны.

Размеры следует снимать для точности в нескольких местах: изнутри и снаружи (если проем уже оштукатурен, замеры будут незначительно отличаться).

Расчет высоты и ширины

Ширину полотна вычисляют по формуле (a+b – 4 см) по таким измерениям:

• просвет между откосами по бокам проема;
• ширина откоса.

Высоту считают по аналогичному принципу, но размеры снимают в верхней и нижней части прохода. О том, как замерить размеры будущей двери, смотрите в этом видео:

Если снимать размеры приходится впервые, то лучше сравнить собственноручные вычисления с примерами расчета квалифицированного специалиста. Отклонения в большую сторону приводят к дополнительным работам по удалению «лишнего» строительного материала стен.

Сильно отличающийся в меньшую сторону габарит влияет на прочность (если просто задувают монтажной пеной), зрительно вызывает чувство дискомфорта (при явно маленьком изделии).

Определение толщины двери

Кроме высоты и ширины дверное полотно имеет еще 3-й параметр в пространстве – толщину. По стандарту она составляет 7,5 см. На практике такое условие соблюдается нечасто, так как современные застройщики применяют современные технологии: здания строят с использованием каркасных конструкций с заполнением газопенобетонными блоками, заливают легкими смесями, устраивают межкомнатные стены из гипсокартона и нестандартного кирпича. Поэтому перед заказом двери следует измерить фактическую толщину стены. Подробнее о подготовке к монтажу балконной двери смотрите в этом видео:

https://youtube.com/watch?v=VV5nBq8SIYM

Однако при уже установленной двери для обеспечения оптимальной температуры в помещении необходимо в случае, если размер оказался больше – нарастить имеющееся полотно доборной планкой, подходящей по цвету и фактуре. На эту планку крепят наличники вровень с плоскостью стены.

Материал

Конструкция из пластикового профиля надежно выдерживает колебания погодных условий в каждом сезоне года. Установка многокамерного профиля с термоизолирующим слоем защитит квартиру от наружной среды и в том случае, если лоджия не застеклена.

Пластик в отличие от дерева или металла не нуждается в регулярном обновлении защитного покрытия

Уход минимальный – стереть пыль и грязь, а также обратить внимание на уровень смазки в петлях

vote

Article Rating

Виды балконных дверей

Различается несколько видов конструкций из ПВХ:

1. Одностворчатая. Система с высокими показателям прочности, звукоизоляции, теплоэффективности. Для повышения теплосберегающих характеристик выпускаются двери с многокамерными стеклопакетами.
2. Двустворчатая. Удобная в эксплуатации конструкция с возможностью освобождения всего проема.
3. Раздвижная. Большие створки, возможность размещения в ограниченном пространстве – основные достоинства системы.
4. Складная. В сложенном виде представляет собой «гармошку», в закрытом виде хорошо сохраняет герметичность.

Различаются изделия по виду механизмов – поворотные, откидные, глухие. Также следует выбирать тип системы – отдельно стоящий или комбинированный с окном. Второй вариант удобен, если балконный блок меняется целиком.

Классификация профилей

Определяются два типа стандарта – европейский EN 12608 SR и российский ГОСТ 30673-99. В Европе изделия выполняются из специального непластифицированного ПВХ. В России профили ПВХ для оконных и дверных блоков производятся не только в соответствии с ГОСТ, но и определенными ТУ.

Классификация различается по 3 видам:

Обновилось лучшее мобильное приложение для опытных Беттеров и можно абсолютно бесплатно скачать 1xBet на Андроид смартфон со всеми новыми плюшками и в новом качестве наслаждаться ставками на спорт.

• C или эконом класс. Это блоки с одним достоинством – низкой ценой. Остальные характеристики оставляют желать лучшего.
• B или стандарт. Толщина наружной стенки профиля от 2,5 мм, внутренней от 2,0 мм. Эти изделия выше по качеству, хорошо защищают дом от шума, холода.
• A или элит. Толщина наружной стенки от 2,8 мм, внутренней от 2,5 мм. Профили показывают высокий уровень защиты, экологической безопасности.

Также различаются профили по количеству внутренних камер и внешней отделки.

Типоразмеры балконных дверей

Популярные модели одностворчатых блоков выпускаются в едином стандарте параметров, размер балконной двери по ширине 70-90 см, высота 200-210 см, нижняя панель до 70 мм.

Ширина балконной двери из пластика регламентируется ГОСТ 11214-86. Нормативные правила позволяют установку широких полотен только согласно инженерным расчетам, где учитывается общий размер помещения.

Материалы изготовления

Стандартные материалы для производства полотен:

1. Дерево. Вариант классический, считается самым экологически чистым, но качественные изделия дорого стоят. В процессе эксплуатации дешевая древесина набухает, коробится, рассыхается.
2. Алюминий. Прочные и долговечные изделия, которые эстетично выглядят, но могут деформироваться в процессе эксплуатации. К тому же конструкции не обладают нужным уровнем изоляции звука, но зато дают возможность изготовления моделей любой формы.
3. Стекло. Отсутствие каркаса и большая светопроникающая способность – плюс. Массивность, повышенная стоимость – минусы. Установка допустима в домах с панорамным остеклением и при хорошо утепленном балконе, в противном случае блоки будут неактуальны.
4. ПВХ. Популярный материал с демократичной стоимостью, большим выбором конструктивных и декоративных вариантов. Надежные конструкции с хорошими показателями герметичности, шумо-, теплоизоляции выпускаются в разных типах, в том числе межкомнатные и балконные двери.

Балконный блок из стекла

Балконный блок из стекла обычно монтируется без использования перемычек — это важно знать, так как уход за такой конструкций надо будет осуществлять регулярно, 2-3 раза в неделю обмывая ей мыльным раствором. Ещё один важный нюанс — порожек

Он должен быть в данном случае полностью снесён. С одной стороны, специалисты делать этого категорически не рекомендуют, с другой — матовые балконные блоки с порожком будет смотреться просто нелепо с точки зрения эстетики.

Схема регулировки балконной ручки

Ну а в целом раздвижные стеклянные конструкции и купе, состоящие из стекла, имеют не такие уж и существенные недостатки:

• большой риск разбиться (стекло есть стекло в любом случае, кто бы и что ни говорил);
• стеклянные раздвижные двери нужно будет часто мыть;
• конструкция может иметь достаточно большой вес;

• высокая стоимость.

Полностью заменить весь блок на стекло можно — это действительно будет смотреться очень красиво. Но в любом случае надо будет подумать о целесообразности таких действий, если в квартире живут дети, есть животные, а сама жилая площадь находится на втором и выше этажах. Что можно сделать в таком случае?

Необходимо использовать либо закалённое стекло, либо специальную укрепляющую плёнку. Закалённое стекло сегодня иногда вставляют и в пластиковые, и в деревянные балконные блоки, но редко. Это банально дорого. А вот купить светоотражающую или просто укрепляющую плёнку, без эффекта отражения света — это наиболее выгодный вариант.

Что касается ухода, то переживать особо и не стоит: за любыми окнами надо ухаживать, своевременно производя их мойку. Единственный неприятный нюанс заключается в том, что площадь, которая будет требовать ухода, значительно увеличится.

Пример устройства идеального балкона с внутренней части

К тому же, пластиковые раздвижные конструкции и купе имеют в своей конструкции достаточно сложный механизм, замена которого может влететь в копеечку. Конструкция, надо повториться, может быть и простой поворотно-откидной, хотя есть стеклянные и без наличия в них рамы. Балконный блок, в целом, может иметь те же модификации, что и обычное окно. А вот заменить его даже проще.

Виды дверей на балкон

Существуют различные вариации, которые подбираются архитектором не только для удобства, но в соответствии с обликом здания.

Основные разновидности дверей приведены ниже:

1. Одностворчатая – эта конструкция проверена временем и отработана до мелочей. Материалом может быть металлопластик, дерево или их комбинация.
2. Двустворчатая – в многоэтажных домах производится по желанию собственника до проведения отделочных или при перепланировке. Ширина створок обычно составляет 140 сантиметров.
3. Раздвижные дверцы – эксплуатируют аналогично створкам шкафа купе. Они экономят пространство, потому что не требуется свободное пространство для открывания. Такие модификации ставят в теплом климате, или если балконное пространство хорошо обогревается.
4. Складные дверцы – при открывании такая конструкция похожа на гармошку. Это также вариант для отапливаемого и утепленного балкона.

Двустворчатая дверь на бакон

При выборе конструктивного решения нужно учесть прежде всего климатические условия. Двустворчатая дверь выглядит красиво, при обилии холодных и снежных зим, в комнате будет холодно, или придется дополнительно отапливать балкон.

Проблемы и решения

Настойка и несложный ремонт пластиковых дверей балкона выполняется в основном с помощью регулировочных винтов фурнитуры. Однако вначале я опишу решение нескольких проблем, не связанных с ней.

1. Как снять и как установить стеклопакет
   ?

Нужно поддеть фиксирующие его штапики в середине их длины ножом или тонким стальным шпателем. Затем штапик вытаскивается из защелки полностью. Установить его на место можно легкими ударами резиновой киянки или молотка через брусок. При установке стеклопакета используйте для выравнивания его положения относительно рамы пластиковые вкладыши, которое вы найдете между стеклом и профилем.

1. Как открыть изнутри металлопластиковую дверь без рукоятки
   ?

Вставьте в квадратный паз фурнитуры в отверстии под ручку любой предмет подходящих размеров (широкую отвертку, напильник, губку круглогубцев) и поверните его.

Кроме того, изнутри вы можете при необходимости снять стеклопакет или глухарь внизу двери. Порядок демонтажа штапиков я описал абзацем выше. При снятии стеклопакета постарайтесь не отделять стекла друг от друга: герметичность гарантирует отсутствие пыли, а в случае энергосберегающего стекла — еще и сохранность отражающего слоя.

1. Как открыть снаружи дверь балкона, если она закрылась на защелку
   ?

Все зависит от конструкции замка и типа фурнитуры.

Если дверь закрывается только на защелку, достаточно отжать дверь от коробки отверткой и просунуть в щель между ними металлическую линейку, вдавив ей язычок замка;

• Если дверь снабжена верхними и нижними фиксаторами, можно попытаться высверлить профиль напротив рукоятки и провернуть ее пассатижами;
• Наконец, в том случае, если рукоятка замка с фиксаторами не выступает за пределы его корпуса, придется пожертвовать стеклопакетом или, что куда лучше, пластиковой вставкой под импостом. Цена пенополистирола ниже, чем многослойного стекла.

1. Как починить дверь, если зимой появились холодные сквозняки по ее периметру
   ?

Обычно дверь плохо закрывается в холодную погоду по одной из двух причин:

Уплотнитель утратил эластичность. При необходимости он полностью меняется; сохранить упругость уплотнительной резиновой прокладки на длительное время позволит ее периодическая (раз в полгода) смазка касторовым маслом;

Фиксаторы двери не переведены в зимнее положение. Во многих фурнитурах их оболочки имеют овальную форму. Повернув фиксатор на 90 — 180 градусов, можно добиться более плотного прижима створки к раме и исчезновения сквозняков.

1. Как поднять дверь, если она провисла под собственной тяжестью
   ?

Винт для регулировки расстояния между нижней петлей и створкой находится непосредственно под петлей. Чтобы поднять дальний от петель нижний край двери, винт, как правило, нужно вкручивать по часовой стрелке.

Кроме того, вместо перекоса полотна дверь можно поднять на петлях целиком. Для этого на нижней петле есть еще один винт — сверху.

1. Как приподнять створку еще сильнее, если нижний винт полностью выкручен
   ?

Во многих комплектах фурнитуры есть регулировочный механизм в верхней петле. В нашем случае настройка сводится к уменьшению расстояния от петли до створки.

1. Как подтянуть регулировочные винты, если их головки не имеют шлицев под отвертку
   ?

Универсальный набор шестигранных ключей можно найти в любом веломагазине. Шестигранники используются при монтаже всех основных узлов современного велосипеда.

1. Что делать, если у вас не закрывается пластиковая дверь на балкон
   ?

Обычно это происходит летом. Балконная дверь из ПВХ при нагреве несколько расширяется и начинает затирать коробку или ответные части фиксаторов. Ремонт своими руками заключается в одновременном подтягивании верхнего и нижнего регулировочных винтов.

1. Как отремонтировать пластиковую дверь на балкон, если она скрипит
   ?

Смажьте петли обычным маслом для стиральных машин, WD-40 или любым другим смазочным маслом. В крайнем случае подойдет даже отработка из картера вашей машины или мотоцикла.

1. Как снять с петель декоративные пластиковые накладки
   ?

Нижняя снимается простым подъемом вверх.

Накладки на верхней и средней (если она есть) петлях можно демонтировать, поддев их отверткой, вставленной в узкие пазы сверху и снизу.

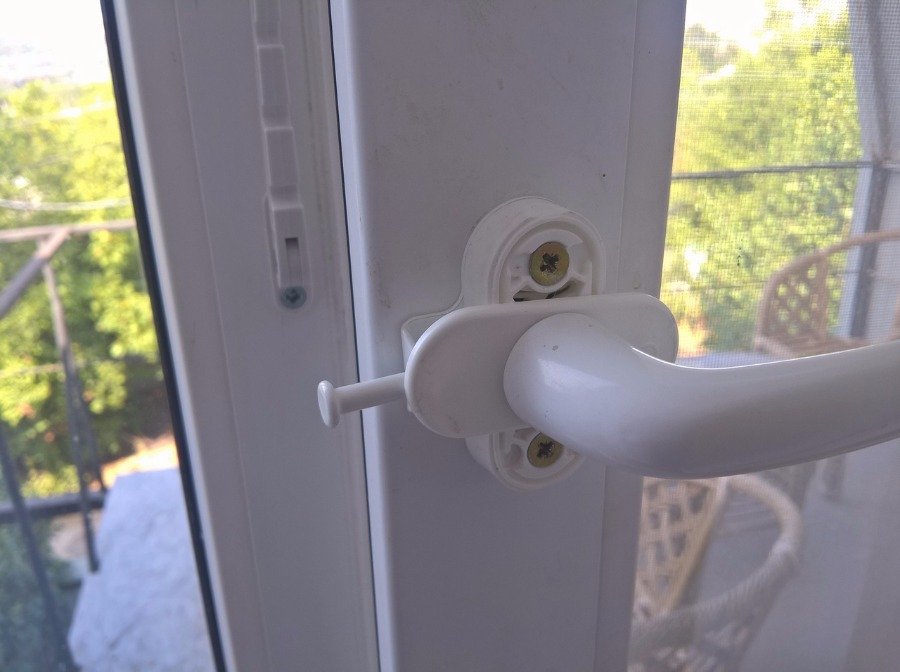

1. Как разобрать фурнитуру для замены ручки
   ?

Инструкция предельно проста:

• Подцепите пальцами декоративную накладку под рукояткой и поверните ее на 90 градусов;
• Выверните два винта под ней;
• Вытащите рукоятку и вставьте в квадратный паз замка шток новой рукоятки;
• Заверните крепежные болты;
• Поверните декоративную накладку в рабочее положение.

Маркировка оконных блоков и их основные параметры

Стандарт 23166-99 распространяется на блоки, выполненные из древесины и металлопластиковых сплавов, предназначенных для использования в жилых и прочих помещениях общего назначения.

Согласно ГОСТ, оконные блоки, используемые в балконных конструкциях для жилья, классифицируются по следующим параметрам:

• конструктивному и архитектурному исполнению;
• материалу изготовления балконной рамы, оконных и дверных створок;
• варианту заполнения прозрачной части;
• основным техническим и эксплуатационным характеристикам.

Рис. 2 Условное обозначение профиля окон и дверей

Маркировка изделий состоит из следующих буквенных и цифровых символов:

1. Вид профиля: балконный (Б) или оконный (О)

2. Материал изготовления:

• Д – дерево;
• А – алюминий;
• ДА — дерево и алюминий;
• Ст – сталь;
• П – ПВХ;
• Спл — стекло и пластик.

3. Вид остекления: одиночное (О), спаренное (СП) и раздельное (Р).

4. Размеры: Указываются в дециметрах, стандартные размеры балконных окон кратны строительному модулю М, равному 100 мм. Решая, как замерить необходимое расстояние для установки, следует учитывать этот шаг в 100 мм.

Рис. 4 Таблица воздушной и водной проницаемости

5. Варианты вентилирования: при помощи изменения положения створки (ПО), форточек, фрамуг и вентиляционных или климатических клапанов (Ф, Фр, К, КВ, КК, СВ).

6. По сопротивлению теплопередаче профиль делят на классы: От A1 – (0,80 м. кв.*С./Вт. и более) до Д2 (0,35 — 0,39 м. кв.*С./Вт.) с шагом 0,05.

7. По показателям воздухо- и водопроницаемости изделия подразделяют на классы А – Д (рис. 4).

8. В зависимости от степени снижения шумов транспорта профиль маркируют: от А — (свыше 36 дБ.) до Д (25 — 27дБ.) с шагом 3 дБ.

9. По общему коэффициенту пропускания света: от А — (0,50 и более) до Д (0,30 — 0,34) с шагом 0,05 ед.;

10. По сопротивлению ветру: от А — (1000 Па и более) до Д (200 — 399 Па) с шагом 200 Па;

11. Климатическое исполнение: Н — нормальное при средней температуре в январе не ниже — 20 С. и морозоустойчивое М со средней январской температурой ниже — 20 С.

Маркировка деревянных балконных блоков

Рис. 5 Окна и балконные двери из дерева – условное обозначение

ГОСТ 11214-86 устанавливает параметры деревянных дверей и окон с обычным двойным остеклением.

Деревянный балконный блок имеет характеристики, приведенные в маркировке, которая состоит из следующих позиций:

1.Вид профиля. Буквенный символ означает:

• О — стандартное окно;
• Б — балконная дверь.

2.Тип конструктивного исполнения:

• С — створки и дверные полотна объединены в одну конструкцию;
• Р — полотна и створки отделены друг от друга.

3,4. Высота и ширина проема, размеры указываются в дециметрах через дефис.

5. Буквенное обозначение рисунка конструкции.

6.Номер настоящего ГОСТ.
