Виды и изготовление металлического профиля для гипсокартона

Виды металлического профиля

Материал классифицируется в зависимости от своей формы и сечения. Широко используемый в строительстве вариант – квадратный металлический профиль, но для разных целей могут применяться и другие виды изделий:

• п-образный;
• г-образный;
• z-образный;
• т-образный;
• с-образный;
• н-образный.

П-образный металлический профиль

Этот вид материала входит в список самых востребованных. Своей конструкцией он похож на швеллер, и используется как для внутренних работ, так и при возведении сооружений и зданий. Такой металлический профиль для плитки и других материалов изготавливается из цельных стальных листов с применением метода горячего или холодного проката. Используемые технологии производства сводят к минимуму наличие в изделиях изъянов. Толщина металла может составлять 0,8-2 мм. Для усиления прочности материала его оцинковывают.

Учитывая классификацию современных строительных материалов, П-образный вид – это гнутый металлический профиль, который имеет такие преимущества:

• высокий уровень прочности изделий;
• устойчивость к негативному влиянию внешней среды;
• длительный срок эксплуатации;
• экологическая чистота;
• отсутствие необходимости в применении спецтехники при его монтаже;
• простота резки, механической обработки;
• металлический П-образный профиль устойчив к разным температурным режимам и их перепадам.

Г-образный металлический профиль

Это изделие имеет изгиб и полое пространство между стенками. Оно представляет собой угловой металлический профиль, полки которого могут быть выполнены как в одинаковых размерах (равнополочные изделия), так и в разных (неравнополочные конструкции). Его относят к числу универсальных, он часто применяется в строительной сфере, будучи функциональным и прочным. Металлический Г-образный профиль обладает такими достоинствами:

• небольшой вес;
• простота монтажа;
• невысокая стоимость;
• его можно использовать как металлический декоративный профиль в дизайне интерьеров помещений, мебели;
• длительный срок эксплуатации;
• высокая прочность, надежность.

Z-образный металлический профиль

Популярное в строительстве изделие используется для создания конструкций разной конфигурации. Если необходимо выполнить каркас из металлического профиля необычной формы, применение этого изделия во многих случаях помогает реализовать эти идеи. Конструкции бывают разных размеров, их можно соединять между собой, создавая новые элементы. Они отличаются прочностью, надежностью, длительным сроком эксплуатации.

Т-образный металлический профиль

Поперечное сечение изделия напоминает эту букву. Используется такой металлический профиль для перегородок, в качестве балок для монолитного строительства, для изготовления каркасов для подвесных потолков, декоративных порожков, вентиляционных систем. В строительстве Т-образным металлическим профилем называют все конструкции, которые имеют стойку и поперечную полку. Универсальность, устойчивость конструкции, простота монтажа и обработки материала позволяют использовать его для создания строительных конструкций разной формы и назначения.

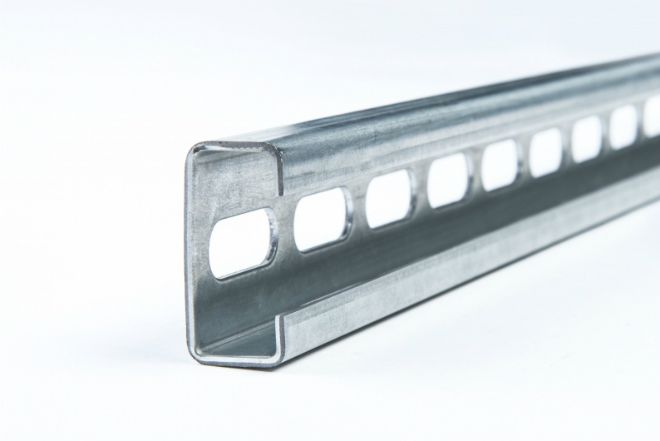

С-образный металлический профиль

Такое изделие представляет собой монтажный элемент высокой прочности, используемый при возведении каркасных зданий. С-образный металлический профиль – это конструкция, являющаяся отличной заменой двутавровых балок, более массивных, тяжелых изделий. Этот элемент обеспечивает высокую прочность и надежность сооружений и их сейсмоустойчивость. Используется он и для внутренних работ, если необходимо создать прочный каркас для крепления отделочных материалов.

Н-образный металлический профиль

Этот вид конструкции относят к стыковочным. Чаще это оцинкованный металлический профиль, применяемый для соединения плоскостей, расположенных на одном уровне, благодаря чему осуществляется качественная облицовка основ. Выполнено изделие может быть и из других материалов, что зависит от его назначения. Оно известно и как двутавровая балка, а область ее применения широка:

• авиа-, судо-, машиностроительная отрасль;
• изготовление железнодорожных вагонов;
• производство опорных, подвесных элементов, перекрытий;
• внешняя и внутренняя декоративная облицовка;
• соединение компонентов мебели.

Виды профиля для гипсокартона

Различные виды потолочного профиля для гипсокартона изготавливаются для определенных целей и, поэтому имеют разное сечение. С их помощью проводится сборка каркаса для всех типов конструкций из гипсокартона.

При строительстве подвесного потолка из ГКЛ используются три вида деталей:

1. Несущий профиль. Обозначается в строительной отрасли, как «ПН» или «UD». По форме сечения напоминает русскую букву «П».
2. Направляющая деталь, которая обозначают «ПП» или «СD». Сечение похоже на букву «С».
3. Арочный подвес. Предназначен для изготовления криволинейных поверхностей. Основой для его изготовления является потолочные направляющие «СD».

Кроме этих изделий при строительстве применяются различные приспособления, служащие для закрепления стальных направляющих на потолке, их соединения и закрепления между собой. Ниже мы более подробно остановимся на характеристиках этих изделий.

Несущий профиль UD-27

Данное изделие является основой всей конструкции. Оно устанавливается на стенах по периметру всего помещения. В UD-27 вставляется и закрепляется потолочный профиль CD-60.

К стенам данная несущая планка прикручивается саморезами диаметром 8 мм. Для удобства крепления в дне изделий изготовлены соответствующие отверстия с шагом 25 см. Такого расстояния вполне достаточно для обеспечения прочности каркаса. По бокам стенок деталей проходят канавки, которые облегчают процесс прикручивания.

Имеют эти детали такие размеры:

• ширина — 27 мм;
• высота — 28 мм;
• толщина стенок — 0,37-0,45 мм;
• длина — 300 см и 400 см.

При работе с криволинейными поверхностями несущему профилю можно придать гибкость. Для этого в его стенках делаются треугольные пропилы (вырезы). После этого его можно изгибать в любую сторону.

Потолочный направляющий профиль CD-60

Этот элемент каркаса служит для размещения листов гипсокартона. Кроме того именно эти направляющие прикрепляются к несущей плите с помощью вертикальных стальных подвесов. Прочность этих изделий обеспечивается профилированием всех поверхностей. Загнутые края, обеспечивающие хорошую фиксацию для соединителей. Используется деталь этого типа, не только для создания гладких поверхностей, но и для изготовления объемных фигур и изготовления многоуровневых подвесных потолков.

Размеры потолочного профиля для гипсокартона такие:

• ширина — 60 мм;
• высота — 28 мм;
• толщина стенок — 0,38-0,45 мм;
• длина — 300 см и 400 см.

Ширина направляющей детали достаточна для того, чтобы прикручивать края ГКЛ, без разрушения его кромок.

Арочный профиль

Этот материал можно сделать самостоятельно, но на это уйдет много времени, шума и пыли. Каждый ремонт имеет свою стоимость и время. Такой перфорированный профиль позволит создавать изогнутые пространственные формы быстро и просто:

• ширина — 60 мм;
• высота — 28 мм;
• толщина стенок — 0,38-0,45 мм;
• длина — 300 см и 400 см;
• радиус изгиба — 50 см.

Вспомогательные детали

Длины одного фрагмента профиля для потолка из гипсокартона не всегда хватает, чтобы разместить его между смежных стен. Кроме того, зачастую возникает необходимость соединения этих изделий под различными углами.

Для закрепления и соединения потолочных несущих и направляющих реек используются такие изделия:

1. Вертикальные стальные подвесы. Эти детали представляют собой перфорированные «П»-образные полосы. Их задачей является крепление направляющих для гипсокартона к несущей плите или к каркасу первого уровня при строительстве многоярусных конструкций.
2. Продольный соединитель для потолочных деталей. Благодаря своей конструкции обеспечивает жесткое и почти бесшовное соединение двух и более деталей.
3. Соединитель универсальный. Предназначен для соединения направляющих в местах их перпендикулярного совмещения. Обеспечивает прочную стыковку деталей, не влияющую на степень ровности каркаса.
4. Соединитель угловой. Обеспечивает жесткую фиксацию в местах соединения ПП под различными углами.
5. Угловой профиль. Данное изделие может изготавливаться из алюминия или из пластика. Используется при проведении отделочных работ для защиты углов многоуровневых прямоугольных потолков из гипсокартона.
6. Профиль маячковый. Несмотря на то, что эти изделия применяются, в основном, для выравнивания стен, его зачастую используют для ремонта провисших потолков.

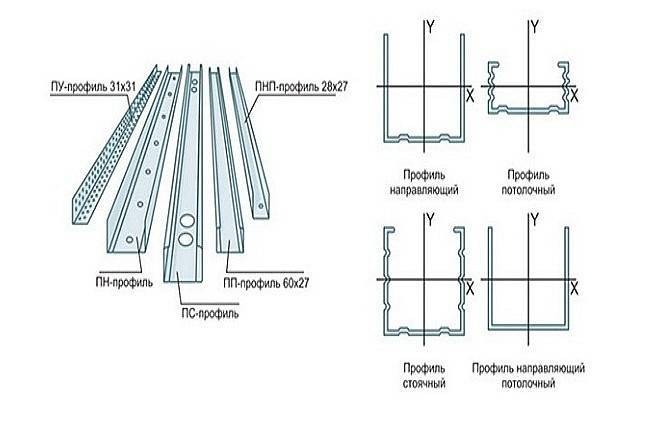

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

• Профиль для обшивки плоскости
• Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

• Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
• Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
• Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

• Профили направляющие с маркировкой UW , предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
• Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

• Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
• Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Профили для перегородок обычно более широкие. Их размеры следующие:

• Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
• Стоечные профили CW в зависимости от назначения имеют размеры:
  • 48,8х3000х50
  • 73,8х3000х50
  • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Технология производства профиля для гипсокартона

Тратить меньше средств на закупку сырья можно, приобретая товар у близлежащих по географическим признакам поставщиков. Если покупать оптом, то стоимость будет ниже.

Изготавливают продукцию следующим образом:

1. заправляют стальной рулон в оборудование;
2. обрезают с помощью резака лист, чтобы получить заготовку для профиля;
3. готовую продукцию упаковывают и транспортируют в складское помещение.

Для работы в цеху нанимают не квалифицированных специалистов, а простых рабочих. Это связано с тем, что деятельность за станком довольно простая и не требует особых знаний, и усилий. Для бизнес-проекта это хорошая сторона, ведь себестоимость продукции будет меньше, так как зарплата рабочим меньше.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Расчет профилей

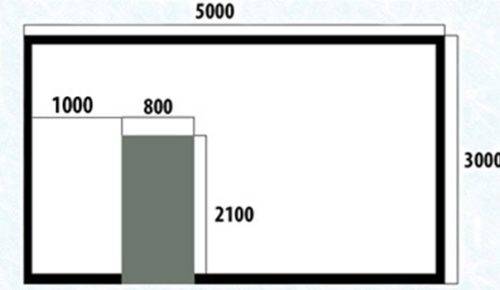

Следующий этап – расчет количества профилей, необходимых для создания каркаса. Расчет производится по следующей схеме:

1. в первую очередь определяется количество направляющий. Для этого необходимо определить периметр стены (потолка, перегородки) и периметр каждого проема (окна, двери и так далее). Сумма периметров и будет являться длиной профилей, необходимой для обшивки;

Определение общей длины направляющих профилей

далее определяется количество стоек

Здесь важно учитывать следующее правило – расстояние между стойками не должно превышать 60 см. Даже если последнее расстояние составляет 70 см, то стойка должна быть установлена на расстоянии 10 см от края

Для получения общей длины необходимо количество стоек умножить на высоту помещения;
количество перемычек. Горизонтальные перемычки можно устанавливать на расстоянии 60 – 80 см друг от друга. Общая длина находится умножением количества перемычек на длину помещения;
количество стоечных профилей определяется как общая длина стоек плюс общая длина перемычек;

Определение количества стоечных профилей

1. все углы, не закрытие плинтусами или иными приспособлениями, должны быть оборудованы угловыми профилями. Определить их общее количество можно в соответствии со схемой помещения.

Для обеспечения дополнительного запаса при покупке общую длину профилей того или иного типа рекомендуется увеличить на 10%.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

• потолочные профили;
• направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
• подвесы;
• стоечный – основа перегородочного каркаса;
• угловой накладной;
• одноуровневый и двухуровневый соединитель;
• перемычный для соединения стоечных деталей;
• арочный (гибкий);
• удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

• потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
• угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
• пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
• соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Угловой профиль

Назначение углового профиля. После крепежа листов гипсокартона на каркас возникает потребность выровнять углы и защитить их в дальнейшем от механического воздействия, сколов, трещин. Для этого и нужен угловой профиль. В продаже можно найти разные вариации такого профиля.

• Профиль угловой оцинкованный
• Профиль угловой ПВХ
• Профиль угловой арочный ПВХ

Размеры углового профиля. Для отделки углов гипсокартона ширина полей угла не должна быть большой, достаточно 20-25мм. Поэтому, в продаже, скорее всего, вы найдете следующие размеры уголка:

Этих размеров вполне достаточно для закрепления уголков к стенкам при помощи шпаклевки. Хорошее сцепление получается за счет перфорации, за счет нее уголок хорошо проникает в шпаклевку и после высыхания образует цельную и прочную конструкцию.
