Сварная арматурная сетка для бетонных работ

Виды арматурных решений для железобетона

Железобетон получают путем заливки подготовленной арматуры раствором, при этом в зависимости от типа конструкции может использоваться несколько решений:

• арматурная сетка закладывается в форму при изготовлении плит и панелей — это система из перпендикулярно расположенных прутков, связанных в точках пересечения;
• арматурный каркас применяется в случаях, когда необходимо создать модули, части для сборки более крупной конструкции перекрытия или колонны, соединяя прутки и решетку;
• штучная арматура используется более всего в частном строительстве в виде набора прутков и более крупных деталей, часто соединенных сваркой.

При строительстве больших зданий, мостов и эстакад оптимальным представляется создание арматурного каркаса с последующей сборкой конструкции и заливкой бетона.

Необходимость армирования бетона в современном строительстве остается определяющим фактором при расчете затрат. Отказаться от использования распределяющего нагрузки металлического каркаса невозможно, так как подобная экономия приведет к разрушению здания.

Виды арматуры для железобетонных конструкций

Существует несколько видов арматуры для железобетона. Отличий много, при этом каждый из типов имеет определенные области применения и ограничения. Основные виды изделий:

• горячекатаный профиль из стали;
• холоднотянутая проволока;
• упрочненная арматура после термической обработки;
• изделия с добавками редких металлов, придающими пруткам особые свойства.

Профиль может иметь различную форму и площадь сечения, его свойства зависят от сорта стали. Принято обозначать цифрами предел текучести металла (условную границу усилий, при которых начинается необратимая деформация), возможность использования сварки при формировании каркаса (С) и коррозионную стойкость (К). В большинстве современных сооружений среднего и крупного масштаба используется технология вязки арматуры, поэтому производители ограничивают выпуск изделий с индексом С.

Маркировка и профиль

Для частного строительства пригодны виды арматуры А240, А400 и А500С. При работах на фундаменте частного дома продолжают использовать сварные соединения прутков. Для повышения качества схватывания бетона с металлом используется профильный пруток, на поверхности которого имеются кольцевые, серповидные и смешанные выступы. Благодаря такому решению достигается минимальная подвижность сетки внутри отвердевшей конструкции.

Сварная и антикоррозийная арматура

В проектном строительстве часто возникают ситуации, когда отдельные участки арматуры оказываются в полостях, поэтому на уровне проектирования и создания технологической карты учитывается необходимость использования прутков с индексом К. Бетон от производителя промышленного масштаба при соблюдении технологии заливки образует прочную, единую с прутами конструкцию, прочностные характеристики которой исключают возникновение трещин при нагрузках на растяжение и перекручивание.

Добавки в металл

При производстве арматурной стали в нее добавляется углерод, титан, магний, молибден, цирконий и хром. Каждая из добавок задает определенные изменения свойств металла, но следует помнить, что прочная и надежная в эксплуатации углеродистая сталь в местах сварки быстро утрачивает эти характеристики.

Контроль качества при производстве арматурных работ

Приемочный контроль арматурных элементов включает проверку их установки, величины защитного слоя и допускаемых отклонений. Установленные арматурные элементы должны соответствовать нормативным параметрам (табл. 2).

Таблица 2. Допускаемые отклонения при устройстве арматурных элементов

Стыковые соединения стержней,
выполненных ванной или ванно – шовной сваркой, а также тавровые соединения
закладных деталей частично или полностью проверяют с помощью ультразвуковой дефектоскопии
с возможным последующим просвечиванием сомнительных участков рентгеновскими или
гамма–лучами.

В сварных швах допускаются
следующие дефекты:

• в соединениях, доступных для
  сварки с двух сторон непровары глубиной до 5% толщины металла, но не более 2 мм;
• в
  соединениях, доступных для сварки с одной стороны без применения подкладок –
  непровары глубиной до 16% толщины металла, но не более 3 мм;
• шлаковые
  включения или одиночные и групповые поры размером не более 10% толщины металла
  и не более 3 мм;
• цепочка
  шлаковых включений при суммарной длине не более 200 мм на 1 м шва;
• шлаковые включения или одиночные и
  групповые поры не более 5 шт. на 1 см2
  шва.

Арматурные работы относятся к числу скрытых,
поэтому их приемка оформляется актами на скрытые работы.

Разновидности материала

Для армирования употребляют три вида сети: из металла, из пластика и из стекловолокна. Выбирают конкретный вид, в соответствии с типом стяжки и ее толщиной.

Стекловолокно

Материал из стекловолокна используется в работах со штукатуркой, особенно на фасадах. Композитные сетки из стекловолокна увеличивают период эксплуатации стяжек. В отличии от металла, который со временем разрушается оставляя пустоты, композитные элементы не подвергаются воздействиям и сохраняются в толще бетона.

Основные характеристики стекловолокна:

• внушительная прочность на растяжение /разрыв;
• устойчивость к температурным переменам, химическим веществам и щелочи;
• легкий процесс укладки;
• возможность применения для внешних и внутренних работ;
• пластичность;
• малая электропроводность и цена.

Сетка из металла лучше только в том, что «выносит» температуру свыше +200 °С. Диаметр элементов из стекловолокна 4 – 14 мм. Производится материал в виде стержней и полотна, не превышающих 6 м в длину. Профиль деталей не редко покрыт ребристой поверхность или кварцевым песком. Эти две характеристики помогают соединиться бетону с армирующим слоем.

Сетка для заливки бетона формируется из стекловолокна прямо на месте создания стяжки. Элементы вяжутся между собой при помощи специальной проволоки или хомутов.

Есть еще один вид стекловолокна – это геосетка или дорожная сетка. Это экологичный материал, практически не горюч и неподвластен механическим воздействиям. Поэтому его используют в составе покрытий трасс для движения транспорта. Фибры такой конструкции для асфальтобетона имеют высокие показатели прочности.

Пластиковая сетка

Имеется еще один вид сети, применимый для обустройства стяжки – полипропиленовый. Такую пластиковую арматуру часто используют для укрепления стяжек в новостройках. Основное достоинство материала – большая эластичность. Достойные показатели качества выявили материалы с плотностью 120г/м2 и ячейками 45х45 мм.

Достоинства:

• нет коррозии;
• держит нагрузки большой силы;
• легкий вес;
• долгий период пригодности материала;
• простота укладки;
• малая цена.

Применение пластиковых элементов такое же, как и у других армирующих стройматериалов. Особенно хороши полипропиленовые детали при необходимости усилить выравнивающие стяжки на полах из дерева, где не рекомендуются внушительные нагрузки на перекрытия.

Металлическая сетка

Такие изделия подразделяется на армирующие сетки для штукатурки и стяжки. Тип выделяются по толщине проволоки и размерам ячеек. Оптимальные габариты ячеек – это 100*100 мм, 150*150 мм и 200*200 мм. Ячейка имеет вид квадрата с крестовидными соединениями стержней. Стержни представляют собой стальную проволоку по толщине не менее 2,5 мм.

Металлическая сетка для бетона обычно производится не в рулонах, а в листах. При внушительной толщине материала, значительно снижается гибкость.

Армированная сетка для бетона обладает особенностью – на ее поверхности имеются насечки, которые предназначены для большей фиксации элементов в растворе.

Совет: выбирая сварную сетку под бетон, рекомендуется проверять соединения. Бывают погрешности, когда пересечения сварены через 1 – 3 ячейки.

Такой дефект понижает прочность стяжки, что впоследствии приводит конструкцию к растрескиванию.

Также сетка для заливки пола бетоном должна состоять из металла без черных пятнышек, трещин и следов коррозии. В противном случае процесс коррозии ускоряется в разы и арматурная сетка разрушается.

По типу изготовления сетка под бетонную стяжку может быть секционной или рулонной. Какую сетку использовать для бетонной стяжки?

Стандартно все штукатурные работы производятся с рулонными, стяжечные – секционными. При устройстве горизонтального изделия лучше управлять отдельными модулями, чем рулоном. Главное помнить правило: сварная сетка должна быть проверена на крепость каждого соединения и участка цепи.

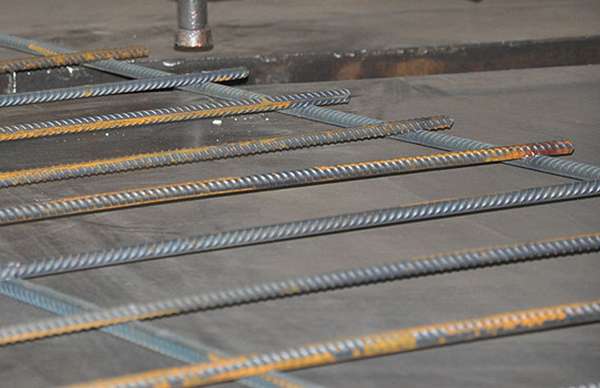

Технология сварки сетки

В большинстве случаев сварка конструкций из арматурных прутьев проводится вручную, без использования автоматических линий.

В первую очередь, согласно рабочим чертежам, изготавливаются заготовки из арматуры. Все детали в необходимой сетчатой форме выкладываются на ровную площадку для дальнейшего сваривания. Далее они скрепляются прихватками, позволяющими сохранить необходимую форму. В заключение все стыки конструкции обвариваются надежными швами.

Сварка сетки и сетчатых изделий на автоматических линиях

Серийное производство сеток на специализированных предприятиях осуществляется посредством высокопроизводительных станков-автоматов. Наиболее эффективными являются многоэлектродные устройства, использующиеся на поточных линиях по производству сварных сеток. Существуют и узкоспециализированные машины, позволяющие соединять разнонаправленные прутья, создавать рамки, укреплять сетку полосой.

Недостатком многоэлектродных автоматических линий сварки сетки является сложность и длительность процесса регулировок и настроек, необходимых для изменения размеров сетки и коррекции интервалов между продольными и поперечными прутьями.

Другим фактором, препятствующим автоматизации производства сетчатых изделий, является высокая стоимость оборудования для сварки сетки. При этом цена аналогичного оборудования, в зависимости от производителя, может отличаться в разы. Как правило, европейские станки значительно дороже китайских, что вполне окупается их долговечностью и надежностью.

Советы для качественного армирования бетона

Если вы решились самостоятельно провести армирование, то к этому процессу следует подойти максимально ответственно

Очень важно придерживаться всех техник и предписаний, чтобы здание получило максимальную устойчивость и долговечность. Старайтесь соблюдать следующие рекомендации:

Металлическую или полипропиленовую фибру добавляют в раствор при его замешивании. Учитывайте, что усилитель прочности необходимо замешивать вместе с остальными ингредиентами не меньше 15 минут

По прошествии этого времени раствор будет готов.
Выбирая армирующий материал, обращайте внимание, чтобы он подходил для использования вместе с бетоном. Определенные типы арматуры подходят исключительно под конкретные фундаменты.
Рабочая арматура должна обязательно выдерживать принимаемую нагрузку

Следите, чтобы этот параметр был правильно рассчитан.
Чтобы защитить здание от усадки, можно использовать дорожную сетку.

Армирование бетона – процедура, которая необходима для усиления строительного материала и несущих способностей. Существует огромное количество методов армирования. Выбор конкретного типа зависит от возводимого здания.

5 Технические требования

5.1 Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочимчертежам и технологической документации, утвержденной в установленном порядке.

5.2 В качестве рабочей арматуры в тяжелых сетках следует применять стержневую арматурнуюсталь классов А500С, А600С и А400 (А-III) диаметром 10—40 мм.

При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-I), диаметром 10—32 мм.

5.3 В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурнуюсталь классов А400 (A-III), А500С, В500С и А600С диаметрами 6—16 мм, в сетках типа 3 — арматурнуюсталь классов А400 (A-III), А500С, В500С и А600С диаметром 10—16 ммиА240 (А-1) диаметром 6—16мм.

5.4 Легкие сетки следует изготовлять из арматурной стали класса В500С диаметром 4—5 мм,арматурной проволоки класса Вр-I диаметром 3—5 мм и стержневой арматурной стали классов А400(А-III), А500С, В500С и А240 (А-I) диаметром 6—10 мм.

В качестве распределительной арматуры допускается применять арматурную сталь класса В500С диаметром 4—5 мм и арматурную проволоку класса В-I диаметром 3—5 мм.

5.5 Марки арматурной стали для изготовления сеток должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил на проектирование бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций),указанным в заказе на изготовление сеток.

5.6 Арматурная сталь должна соответствовать требованиям:

• стержневая арматурная сталь классов А400 (А-III) и А240 (A-I) — ГОСТ 5781;
• стержневая арматурная сталь классов А500С и В500С — действующих нормативных документов*;
• стержневая арматурная сталь класса А600С — действующих нормативных документов;
• арматурная проволока классов Вр-I и В-I — ГОСТ 6727.

5.7 Крестообразные соединения стержней в сетках следует осуществлять контактной точечнойсваркой в соответствии с ГОСТ 14098.

Режимы сварки должны соответствовать требованиям действующих нормативных документов.

5.8 В сетках с рабочей арматурой из гладкой стержневой арматурной стали класса А240 (А-I) должны быть сварены все пересечения стержней.

В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания. Два крайних стержня в сетках должны быть свареныво всех пересечениях

В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м2 сетки из числа пересечений, подлежащих сварке.

5.9 Разрывное усилие или временное сопротивление разрыву стержней в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должно быть не ниже требуемого поГОСТ 10922.

5.10 Требования кпрочности сварных соединений стержней на срез — по ГОСТ 10922.

Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности по ГОСТ 10922, то браковочная нагрузка при испытании на срез должна составлять не менее 30 % разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.

5.11 Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

5.12 Стыковые соединения стержневой арматурной стали следует осуществлять контактной стыковой сваркой по ГОСТ 14098.

Режимы сварки — по действующим нормативным документам.

Рабочая арматура на длине стержня 6 м не должна иметь более двух, а на длине стержня 12м — более трех стыковых соединений.

Стыковые соединения стержнейодного направления в пределах шага арматуры в другом направлении допускаются не менее чем через три стержня.

5.13 Значения относительной осадки в крестообразных соединениях стержней (в долях меньшегодиаметра свариваемых стержней) должны быть для арматурной стали классов А240 (А-I), А400 (А-III),В500С, А500С и А600С от 0,2 до 0,5.

5.14 Значения действительных отклонений геометрических параметров сеток не должны превышать предельных, указанных в ГОСТ 10922.

5.15 Продольные и поперечные стержни в сетках должны быть прямолинейными.

Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

* В Российской Федерации на арматурную сталь классов А500С и В500С действует ГОСТ Р 52544.

Как крепить сетку для штукатурки из стеклоткани

Стеклотканевая сетка используется при нанесении покрытия от 3 до 30 мм

При приобретении следует обращать внимание на соответствие характеристик данной сетки стандартам. Ячейки должны быть размером не менее 5х5 мм, а также иметь достаточный показатель плотности

Помимо этого изделие должно обладать устойчивостью к щелочным веществам. Перед началом монтажных работ сетка разрезается на фрагменты, размер которых зависит от способа расположения. Изделие может быть размещено в продольном или поперечном положении. Если на потолке имеются русты, необходимо размещать фрагменты сетки вдоль каждого шва. При их отсутствии способ размещения особого значения не имеет. Но сетка должна покрывать рабочую поверхность полностью. При разрезании рекомендуется оставить запас в 15 см для укрепления швов между потолком и стенами.

Крепление осуществляется следующим образом:

1. На поверхность наносится первый слой раствора.
2. Сверху укладывается сетка, которую нужно вдавить в штукатурку.
3. Далее наносится следующий слой. Вследствие чего сетка оказывается помещенной в середину отделочного покрытия. При выполнении данной операции можно подождать высыхания первого слоя, однако это не является обязательным условием.

При нанесении тонкого слоя крепление рекомендуется осуществлять при помощи шурупов и скоб. Работа выполняется в следующем порядке:

1. Под маяки наносятся разметки, в соответствии с которыми сверлятся отверстия.
2. Далее в них вставляются дюбели.
3. Шурупы монтируются по уровню на каждой линии маяков.
4. После чего по ширине сетки наносится первый слой.
5. Затем на покрытие укладывается сетка.
6. Далее крепится соседнее полотно. И таким образом обрабатывается вся поверхность. Полотна располагаются внахлест друг на друга, захват которого должен составлять минимум 10 см.
7. Потом нужно одеть металлические маяки и нанести штукатурку. При работе со стеклотканевой сеткой штукатурный состав наносится равномерно по всей поверхности, после чего разглаживается по направлению от середины к краям.
8. Для фиксации концов сетки используются правила или широкий шпатель.

Как изготовить крючок своими руками

Чаще всего на рабочих местах сами арматурщики изготавливают крючки для вязки арматуры «под себя», в соответствии со своими предпочтениями и ориентируясь на привычную им форму инструмента или его размеры. Иногда выбор делается исходя из материала крючка: так, некоторых не устраивает излишняя мягкость электродной стали, и на крючок они пускают жало длинной отвёртки.

Для самодельного крючка на выходе металлического стержня из рукоятки делается небольшой, под углом в 10-15 угловых градусов, изгиб, а затем после 12-15 см следующего прямого участка жала делается в той же плоскости ещё один изгиб, примерно под 90⁰. Затем идёт плавное искривление (закругление), уже после которого следует немного заострённый участок (сам крючок) длиной 1,5-2 см.

Пруток берётся гладкий, без рёбер (какие бывают у прутков разного диаметра по ГОСТ 34028-2016), желательно из арматуры, на которую шла легированная сталь, для избегания коррозии прутка, поперечным сечением не более 0,5 см.

Как использовать сетку в бетонных работах

Изготовление конструкций из железобетона с применением армирующих сеток включает в себя:

• заливку фундаментов
• обустройство перекрытий
• производство продукции ЖБК: панелей, плит, сборных секций, заборов и пр.

При этом для заливки бетона предпочтительнее использовать сетки из стержней и проволоки периодического профиля, поскольку такая рифленая арматура лучше самозаанкеривается в бетоне, обеспечивая надежное сцепление с основным материалом и восприятие нагрузок в процессе эксплуатации. Сетка может использоваться как самостоятельный элемент, так и в составе сварных каркасов.

Классификация сеток и сфера их применения

Класс сетки регламентируется ГОСТ 23279-2012. Согласно ГОСТ, они могут выпускаться как в рулонах (из стальных стержней 3-5 мм), так и в виде плоских карт.

Пример упаковки сварных сеток, в рулонах и картах.

Арматурные сетки подразделяют на 2 вида.

1. Легкие. Сваривают из стальных стержней диаметром от 3 до 10 мм.
2. Тяжелые. Производят из арматуры диаметром 12 мм и более.

Для изготовления тяжелых сварных сеток в качестве основной арматуры используют сталь классов А500С, А600С и А400 (А3) толщиной от 10 до 40 мм. В роли конструктивных прутов сталь классов А400, А500С, А600С, В500С, А240 диаметром от 6 до 16 мм.

Для изготовления легких сеток используют стальную арматуру класса В500С диаметром 4-5 мм, проволочную арматуру Вр-1 толщиной 3-5 мм и стержневую арматуру класса А400 (А3), А500С, В500С и А240 (А1) диаметром от 6 до 10 мм.

Легкие сетки чаще всего применяются для армирования кирпичных кладок, стяжек полов. Тяжелые же, для армирования бетона, при строительстве более габаритных железобетонных конструкций, например для армирования  фундаментов.

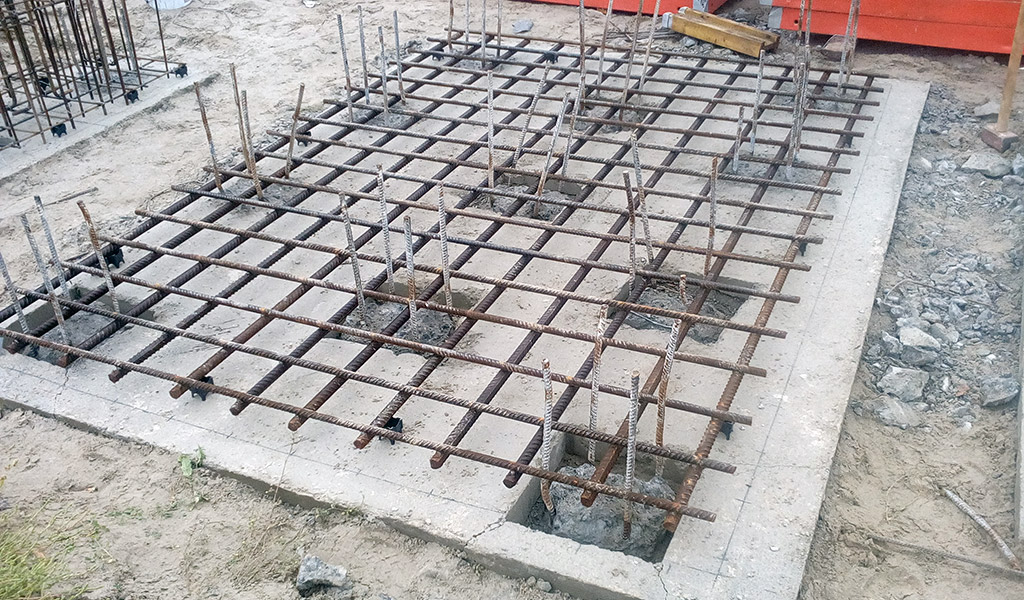

Пример выполнения армирования свайно-ростверкового фундамента тяжелой сварной сеткой из арматуры А500С, диаметром 25 и 16 мм, размер ячейки 200х200 мм.

Армирование фундамента своими руками

При некотором опыте и базовых знаниях сетка на фундамент может быть выполнена собственными силами. Технология имеет ряд различий в зависимости от типа основания.

Для плитного фундамента, представляющего собой цельный квадрат или прямоугольник, требуется создать достаточную прочность и надежность. Исходя из этого, всю сетку сваривают на всех стыках, как по горизонтали, так и по вертикали. Каркас выходит максимально укрепленным и способен обеспечить высокую прочность в работе.

Каркас имеет сложную структуру. При заливке бетона некоторые части арматурной сетки могут оказаться за смесью, что влечет за собой разрушение плиты в ходе строительства и эксплуатации здания. Нужно точно следить, чтобы вся сетка погрузилась в бетон.

Для столбчатого фундамента процесс армирования выглядит гораздо проще.

Создание сетки производят с помощью 4-6 длинных арматурных стержней, имеющих ребра для качественного сцепления. Тонкие гладкие прутья применяют для обвязки каркаса. Диаметр тонких прутьев может быть и 6 мм, а длинной арматуры 10-12 мм. В зависимости от длины столба фундамента изменяется расстояние требуемой обвязки. Если длина составляет от 1,5 до 2 метров, то расстояние между обвязками должно быть 0,4-0,5 метра. При работе над каркасом фундамента для большого здания, имеющего большой вес, связующие узлы должны быть приварены.

Армирование следует выполнять таким образом, чтобы стержни выступали на 10 – 20 см над столбом фундамента. Это делают для того, чтобы в ходе будущих работ проще было привязывать ростверк.

Свайный набивной фундамент также требует армирования для повышения прочности и надежности. Процесс армирования полностью соответствует работам на столбчатом основании. Различие заключается в том, что вертикальная арматура размещается по кругу. А не квадратом как в столбчатом фундаменте. При проведении работ используют от 3 до 5 прутьев с диаметром 10 мм.

При возведении оснований требуется армировать также возводимый ростверк. Эта часть фундамента армируется аналогично монолитному типу фундамента. По своей структуре он именно монолитом и является. Горизонтальных сеток армирования делают не более 2. В этом случае каркас из арматуры не должен доходить до края бетона примерно 5 мм.

Правильная разработка и последующий монтаж арматурной сетки на фундаменте обеспечивает прочность и износостойкость основания. Таким образом, удается создавать достаточное сопротивление нагрузкам и воздействию окружающей среды.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 427—75 Линейки измерительные металлические. Технические условия ГОСТ 5781—82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727—80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7502—98 Рулетки измерительные металлические. Технические условия ГОСТ 10922—90 Арматурные и закладные изделия сварные, соединения сварные арматуры изакладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 14098—91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационномууказателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, вкотором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Что нужно знать об армирующей сетке?

Виды

Видов армирующей сетки два:

1. Металлическая сетка,
2. Стекловолоконная сетка,

Металлическая сетка

Чтобы стяжка пола, нанесение штукатурки и создание армирующего пояса для стен было качественным, лучше применять металлическую сварную сетку.

Данный материал имеет ячейки, и они могут быть разного размера и сечения.

Для работ со штукатуркой применяют сетку с ячейками в 30мм, сечение которых 1,5 мм.

Благодаря различным видам армирующей сетки, позволено выбирать ее тип, в связи с нагрузкой на готовую поверхность.

Стекловолоконная сетка

Стекловолоконная армирующая сетка очень прочная, не боится перепадов температур.

Для использования армирующих сеток не нужно специальных навыков.

Укладка сетки происходит в несколько этапов. В первую очередь на поверхность наносят слой штукатурки, а затем на него укладывается сетка. После чего на высохшую поверхность наносят ещё один слой штукатурки.

Такую армирующую сетку используют при обработке поверхности штукатуркой. Сетка способствует улучшению взаимодействия материалов. Очень часто стекловолоконную сетку используют при отделке фасада. Такая сетка имеет меньшую цену, чем металлическая.
