Положительные стороны и недостатки
Любые модели, вне зависимости от производителя, имеют свои плюсы и недостатки.
К плюсам можно отнести следующие моменты.
Безопасность, самый важный показатель. За счет возможности выдвинуть противень за пределы духовки, сводятся к минимуму контакты с горячим паром, стенками или самими прутьями и листом
А это очень важно, ведь количество ожогов значительно снижается.
Чтобы достать противень, не потребуется каких-либо усилий. Достаточно всего лишь слегка потянуть лист на себя.
Отсутствие повреждений на боковых стенках
Так как противень не будет соприкасаться со стенками духового шкафа, то не будет их царапать. Поэтому не будет происходить никакой деформации стенок.
Исключается любое падение блюда или противня с системы.
Функционал. Возможность готовить одновременно разные блюда, на разных уровнях.
Нет ограничений в самостоятельной сборке.
Несмотря на все положительные стороны, присутствуют и минусы.
- Одним из значительных минусов можно считать то, что с такой системой плита или встраиваемый электрический духовой шкаф будут иметь гораздо более высокую цену. Они выйдут дороже, чем те же модели со стационарными или съемными направляющими.
- Сложность в поддержании частоты в таких системах. За счет конструкции, благодаря которой ездит решетка, в механизме скапливается жир, копоть и разная грязь. И в отличие от съемных моделей, так просто снять выдвигающуюся конструкцию не получится. Ведь чтобы прочистить те самые пазы для легкого скольжения, придется разобрать всю систему, а это займет достаточно времени.
- Все съемные элементы направляющих нельзя смазывать или мыть в посудомоечной машине. Лучше всего производить уборку с помощью горячей воды, мягкой губки, без шероховатой и волокнистой поверхности и специального средства для духовых шкафов. Все это должно производиться вручную.
Телескопические направляющие, используемые для изготовления мебели
Здравствуйте друзья.
Вам, наверное, часто приходилось видеть всевозможные выдвижные ящики, установленные в мебели (чаще всего, их устанавливают в кухонных гарнитурах, компьютерных столах и комодах).
Все эти ящики крепятся в коробах на специальной фурнитуре – выдвижных направляющих.
Эта фурнитура бывают самой разнообразной по своей конструкции, но принцип работы у нее один: Одна часть направляющей крепится к внутренней части короба, вторая – к самому выдвижному ящику. Между собой, они соединены разными механизмами, позволяющими им перемещаться друг относительно друга.
Наиболее распространенные из направляющих – тандембоксы, метабоксы и телескопические направляющие (роликовые направляющие мы здесь рассматривать не будем, так как это уже «прошлый век»).
Первые два вида – это, по сути, целые системы (метабоксы, например, в своей конструкции уже содержат некоторые детали выдвижных ящиков), а вот “телескопы” – это направляющие «в чистом виде».
Телескопические направляющие – наиболее используемые для изготовления мебели, так как имеют ряд преимуществ, по сравнению с другой, подобной фурнитурой.
И основное их преимущество – это цена и качество. Имея относительно низкую цену, телескопы (так их еще называют в мебельной среде) – довольно надежны. Более того, они способны работать с довольно большими нагрузками.
Кроме всего прочего, они легко устанавливаются и регулируются (для этого, у них есть целый ряд различных отверстий, позволяющих очень легко регулировать их вперед-назад, и вверх-вниз при помощи саморезов, при помощи которых они крепится к ДСП).
Так же, они являются направляющими полного выдвижения. Другими словами, благодаря им, выдвижной элементт может полностью выдвигаться из короба, в который установлен. А это очень удобно при использовании мебели, содержащей эту фурнитуру, и, естественно, является еще одним весомым плюсом в их пользу.
Некоторые производители даже устанавливают на телескопах самодоводящий механизм, благодаря которому, ценность этой фурнитуры еще увеличивается.
К минусам этой фурнитуры, можно отнести относительно большой вес (разумеется, по сравнению с другими направляющими) и, иногда возникающие проблемы с установкой ящика в короб (механизм телескопов сделан таким образом, что паз полоза, прикрепленного к выдвижному ящику), иногда может «закусывать» кассету, в которой установлены металлические шарики.
Эта проблема устраняется элементарно, при помощи пассатижей, но для человека, впервые столкнувшегося с подобной проблемой, она может доставить определенные неудобства.
В завершении, все же хочется отметить, что при всех недостатках, эти направляющие, являются наиболее оптимальной фурнитурой (на данный момент) по критерию: Цена-качество.
О том, как установить тендембоксы – читайте в этой статье.
А на этом все.
Установка и регулировка телескопических направляющих – Сделаем мебель сами
Здравствуйте друзья!
В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…
Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.
Это – телескопические направляющие.
Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.
Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.
При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.
Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.
Но они могут «вылезти», например, между передней гранью бока и фасадом.
В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.
Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.
Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.
Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.
Самый простой способ определить его правильное положение
– это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.
Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.
Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.
Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).
После чего, они фиксируются через обычные (круглые) отверстия.
В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.
На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.
О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.
На этом все, до новых встреч!
Ручная сборка
Как установить направляющие? Это простой и быстрый процесс, не требующий специальных навыков.
Порядок действий:
- Установить металлический каркас в пазы на обе боковые стенки камеры.
- Сопоставить полозья с направляющими в каркасе. Работу лучше начинать с дальней стороны каркаса. Во время сопоставления направление стопоров на полозьях должно быть вверх.
- Слегка нажать на полозья до характерного щелчка – это будет свидетельствовать об их успешной фиксации.
- Аналогичные действия провести для закрепления второго элемента на противоположной стенке и элементов на остальных уровнях.
После установки проверяют исправность системы. Если все функционирует нормально, духовка готова к использованию.
Телескопические направляющие для духового шкафа
Споры о том, нужны ли телескопические направляющие для духовки, давно идут в интернете. Одни говорят, что это очень удобная опция, другие утверждают, что это напрасная трата денег. Рассмотрим подробнее, что из себя представляют телескопические направляющие и какие плюсы и минусы они имеют перед направляющими других типов.
Они делятся на три вида:
Стационарные. Фактически под ними понимают выемки на внутренней поверхности духового шкафа, на которые опирается решетка или лист. Расположены они на разных уровнях, чтобы противень можно было переставить во время приготовления, либо готовить сразу на нескольких листах. Это самые простые направляющие, они легко чистятся и встречаются в большинстве шкафов. Их минусы: противень частенько застревает при установке, вышаркивается эмаль на стенках в местах соприкосновения с листом.
Съёмные. Представляют собой металлические прутья, которые крепятся на боковых стенках внутренней камеры духового шкафа. Производители делают эти направляющие съёмными, так что при необходимости их легко можно будет убрать, чтобы помыть. Плюсы их очевидны: противень легко скользит по прутьям, не задевая и не царапая эмаль, лист устойчиво зафиксирован во время приготовления.
Телескопические. Под ними понимают широкие металлические полозья, которые выдвигаются вместе с противнем за пределы духового шкафа. Они удобны тем, что хозяйке не приходится лезть вглубь внутренней камеры, достаточно потянуть за край листа, чтобы вытянуть пирог наружу.
Достоинства и недостатки телескопических направляющих
Как уже упоминалось ранее, их основное преимущество заключается в том, что полозья способны выдвигаться за пределы шкафа. Во время приготовления духовка раскаляется до 220-250 градусов
Одно неосторожное движение в попытках проткнуть кусок мяса вилкой, проверяя его мягкость, или вытянуть противень, оценивая готовность пирога – и на руке краснеет ожёг. Если плита снабжена телескопическими полозьями, такого уже не произойдёт
Чтобы вытащить лист, достаточно открыть дверцу и, захватив краешек противня прихваткой, потянуть его на себя. Сам противень неподвижен, двигаются только полозья, на которых он стоит. Выкатывается он очень мягко, с минимальными усилиями (выдвинуть и задвинуть лист можно одним пальцем), не цепляет и не сдирает эмаль. Спереди и сзади стоят упоры, которые предотвращают перемещение противня по полозьям и его случайное падение.
Если духовой шкаф снабжен телескопическими направляющими, хозяйкам не придётся удерживать горячий лист с тяжёлым пирогом или горшочками на весу. Их можно выдвинуть и оставить остывать за пределами шкафа, даже если приготовилось одновременно несколько блюд на разных уровнях.
Что касается недостатков такой конструкции, то их практически нет. Можно отметить только, что наличие телескопических направляющих повысит стоимость техники на 1-2 тысячи. К тому же несколько усложнится уход за внутренней поверхностью шкафа.Дело в том, что телескопические направляющие состоят из металлического каркаса и полозьев. Каркас изготовлен из металлических прутьев, закреплённых на внутренней поверхности духовки, по этим прутьям, как по рельсам, и ездят полозья.
Во время приготовления частички жира попадают на каркас, залипают на прутьях, забиваются в упорах, а также покрывают внутренние стенки духового шкафа. Чтобы очистить поверхности, недостаточно протереть их губкой с моющим средством, как в случае стационарных направляющих. Чтобы добраться до стенок придётся снять все крепежи, да и сами полозья придётся долго отмывать.
Некоторые под телескопическими направляющими ошибочно понимают подвижные полозья, которые выкатывается выдвижной тележкой, вынося противень, одновременно с открытием дверцы. Конечно, такую конструкцию можн
Установка телескопических (шариковых) направляющих на выдвижной ящик
Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

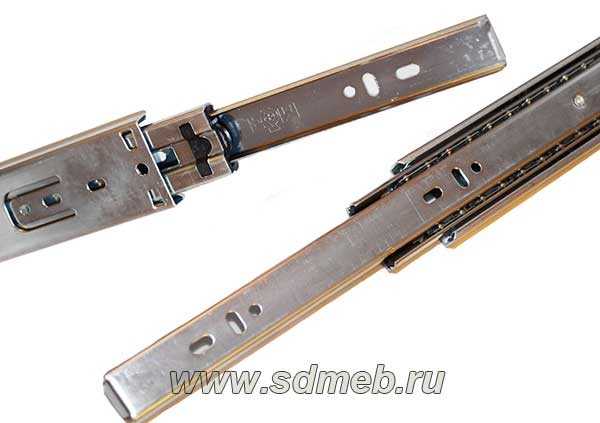

Выглядят они вот так:
К их достоинствам можно отнести:
- Сравнительно не дорогая цена
- Плавный и тихий ход на протяжении всего срока службы
- Способны выдержать определенные нагрузки
- Износостойкость и прочность
- Легкость монтажа
Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.
Расчет размеров выдвижного ящика
Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.
Ширина
Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь
зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».
Размеры ящика смотрите на схеме:
Длина
Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.
В идеале по глубине ящик должен быть равен длине направляющей. Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.
Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:
- 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
- 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)
В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!
Высота
По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.
Разметка мест крепления направляющих
Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

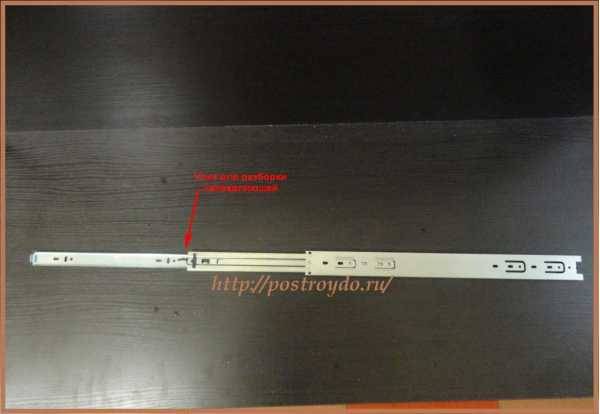

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.
Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.
Монтаж шариковых телескопических направляющих
На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.
Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.
Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:
То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.
На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.
Разновидности оборудования
Среди современных телескопических направляющих выделяют три разновидности полозьев. Главным отличием является уровень выдвижения.
- Частичный. Выделяется неполным выдвижением противня. Чаще всего оборудован в недорогой и бюджетной кухонной технике;
- Сочетание полного и частичного. Такой способ отличается полным выдвижением одного уровня. Оставшиеся два выдвигаются частично;
- Трёхуровневый. Лучший среди доступных видов. При использовании трёхуровневых полозьев полное выдвижение производится на всех трёх платформах.
Такое многообразие видов позволит каждой хозяйке подобрать наиболее подходящий и оптимальный вариант.
Разновидности телескопических направляющих
Телескопическая система делится на 3 вида полозьев. Самым явным различием между ними является их возможность выдвижения за пределы духовки.
- Частичная система. Ее особенность заключается в том, что полозья выдвигаются частично, то есть не до конца, а наполовину. За счет такого нехитрого хода ценовая категория у таких моделей значительно ниже, чем у систем с полным выдвижением.
- Сочетающаяся система. В этой системе сочетаются два вида выдвижения: полное и частичное. Один уровень, зачастую самый верхний или средний, делается с полным выдвижением, а остальные с частичным. Существуют модели с выбором наполнения.
- Полная система. Здесь полозья выдвигаются на всех уровнях, полностью и без каких-либо ограничений. Считается самым лучшим вариантом для людей, которые любят готовить, но ценовой сегмент у этих моделей порядком выше, чем у предыдущих.
К полной системе многие относят модели с направляющими, которые при открывании дверцы запускают механизм, прутья автоматически выдвигаются вслед за дверцей. Но это просто вид направляющих.
Уровни в духовке
Современный электрический духовой шкаф дает возможность готовить любые, даже самые сложные блюда. Для достижения наилучшего результата готовить их необходимо на разных уровнях. В некоторых духовках их количество составляет всего два, а в других – может достигать и семи. В основном же духовой шкаф оснащен пятью уровнями. Их отсчет начинается снизу вверх. На самом первом уровне обычно устанавливают поддон, а остальные используются для приготовления самых разных блюд.
На разных уровнях духовки можно устанавливать плоский или глубокий противень, а также решетку. Решетку хорошо использовать в режиме гриль, устанавливая ее непосредственно под центральным нагревательным элементом. Также на нее можно устанавливать различные формы для приготовления и другие емкости. В электрическом духовом шкафу, где нет вентилятора, уровни используются для того чтобы переставлять противни с выпечкой. Так она сможет готовиться равномерно, не подгорая. Верхние уровни, например, используются в основном для получения хрустящей корочки и подрумянивания, а нижние – для подсушивания. Стоит отметить, что найти духовку без вентилятора сегодня практически невозможно.
В каждом встраиваемом духовом шкафу есть свои направляющие, которые устанавливаются на разных уровнях. В зависимости от модели духовки Bosch, Electrolux и Siemens они могут быть телескопические, проволочные и рельефные. Рельефные и проволочные могут использоваться в любых духовках, в том числе газовых и мини, а вот телескопические встречаются только в электрических агрегатах. Рассмотрим их более детально.
Самостоятельная сборка
Основная положительная черта телескопических направляющих заключается в том, что имеется возможность самостоятельного монтажа в те модели, в которых они ранее были не предусмотрены. Или при покупке нового духового шкафа не было возможности приобрести модель именно с этим видом направляющих. Монтаж не займет слишком много времени
Если в предполагаемой модели ранее не была установлена телескопическая система, то нужно с особой важностью и точностью производить все замеры, во избежание каких-либо последующих проблем
Приобрести необходимый материал можно в салонах, которые специализируются на продаже бытовой техники либо на продаже плит. Установить систему можно как на все уровни, так и не несколько. Также можно выбрать количество полностью выдвигающихся полозьев или остановиться на частичном выдвижении.
Аккуратно скользим полозьями к задней поверхности. Все компоненты устанавливаются по аналогичной системе, при каждом успешном фиксировании должен происходить щелчок. После того как все было установлено, нужно убедиться, что все направляющие работают симметрично и в одном темпе. Таким методом без особых затрат можно создать необходимую модель встраиваемой электрической духовки с телескопическими направляющими.
О том, как снять телескопические направляющие на духовом шкафу Gorenje, смотрите в видео ниже.
Установка телескопических направляющих полного выдвижения
Монтаж телескопических направляющих
Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.
Кто еще не знает, выглядят они вот так:
К их достоинствам относится:
- Сравнительно небольшая стоимость;
- Плавный и самое главное тихий ход на протяжении всего их срока службы;
- Способность выдерживать воздействие существенных нагрузок;
- Отличная прочность и износостойкость;
- Простота и легкость в монтаже;
Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, шкафов-купе, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.
Расчет деталей выдвижного ящика
Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.
Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.
По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).
По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.
Разметка мест крепления телескопических направляющих
Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.
Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.
Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.
Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.
Монтаж шариковых телескопических направляющих
Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.
Точные размеры указаны в чертеже комода или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:
В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.
Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.
