Техника безопасности
Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.
Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:
- терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено,
- категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования,
- на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла,
- нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.
Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.
https://youtube.com/watch?v=DblishKHMyc
Расход электроэнергии на инфракрасный теплый пол
Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.
При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.
Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.
Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.
Характерные особенности
Средние показатели потребления (расхода) электроэнергии для инфракрасного теплого пола:
- Необходимое напряжение – 220-240 В.
- В сутки потребляется от 25 до 60 Вт/м в час.
Расход зависит от типа обогрева помещения и его теплоизоляции.
Пиковая мощность инфракрасного теплого пола на 1 м² термопленки – 210 Вт/м².
Если систему оборудовать терморегулятором, то среднее потребление электроэнергии – 30 Ватт/м².
Инфракрасная пленка для теплого пола нагревается до 60°C, при этом на поверхности температура будет не выше 35°C. Кстати, плавиться пленка может только при температуре 120 градусов Цельсия.
Рассчитывая во сколько же обойдется обогрев комнаты, нужно учитывать много факторов. Много зависит от типа напольного покрытия: у материалов разная плотность, значит нагреваться и остывать они тоже будут по-разному.
Пример расчета
- Площадь пленки 15 м² (20 м² площадь комнаты).
- Установочная мощность 200 Ватт/м². Электроэнергии на 1 м² расходится от 30 до 50 Ватт/ч, при этом пол 35-40°C, а воздух 20-22°C (напольное покрытие – ламинат).
- Расход электроэнергии: 15 м² х 30 Ватт= 450 Ватт.
То есть, обогрев комнаты в 20 м² обойдется в 0,45 кВт в час!
В работе системы есть два периода:
- Период активной работы, когда система нагревает помещение.
- Период пассивной работы – режим ожидания. Этот период длится пока помещение не охладится до заданной температуры на терморегуляторе. Хорошим считается соотношения «рабочего» периода к «периоду ожидания», как 1/5, нормальным как 1/3. Обычно термопленка работает в сутки 5-7 часов.
Где уместным будет пленочный пол
Инфракрасный пол можно применять для дополнительного и основного обогрева офисных и производственных помещений.
Инфракрасный теплый пол может быть уместным в любом жилом помещении квартиры: детской, гостиной, ванной комнате.
Такую систему обогрева применяют и в хозяйственных помещениях, например, для содержания молодняка птиц или домашних животных.
Можно применить и для обогрева зимой дорожек к дому или ступенек крыльца, чтобы на них не образовывался лед.
Подойдет также для обогрева теплицы, оранжереи, зимнего сада и гаража. Пленку используют на открытых площадках ресторанов и кафе. Некоторые производители, рекламируя свою продукцию, заявляют, что такой пленкой можно утеплить даже салон автомобиля.
Пленочный пол можно уложить под разные напольные покрытия. При этом, эффективность и надежность такого обогрева значительно превосходит традиционные системы подогрева полов.
При монтаже пленочной системы дополнительная цементная стяжка не нужна. Для ее укладки не нужны трудоемкие капитальные работы. Монтаж, например, 20 м² займет всего пару часов.
Толщина пленки – около 0,5 мм. Поверхность пола нагревается за считанные минуты, это сокращает затраты на электричество.
Плюсы и минусы
Такая система обогрева благоприятна для человека:
- ионизирует воздух, не сушит его,
- она пожаробезопасна,
- не токсична,
- работает абсолютно бесшумно,
- практически не создает электромагнитного поля.
Производители гарантируют срок службы при правильном монтаже – до 20 лет.
Минусом инфракрасного теплого пола может быть для многих довольно высокая цена .
Какова стоимость инфракрасного теплого пола?
В продаже представлены полотна разной ширины, это может быть – 0,5 м, 0,8 м и 1 м. Цены на инфракрасный пленочный теплый пол начинаются от 500 руб./кв.м. При покупке можно приобрести только необходимое количество метров пленки.
| Производитель | Ширина | Мощность | Цена за погонный метр |
| Q-TERM | 0,5 | 220 Вт/м? | 350р |
| Heat Plus NEW | 1 м | 220 Вт/м? | 1600 р. |
| Теплофф МП 50 | 0,5 м | 180 Вт/м? | от 1000 р. |
Некоторые компании предлагают комплекты, в которые входит пленка и все необходимые для монтажа составляющие. Приобретать комплект удобнее в том случае, когда пленки в нем достаточно для вашего помещения.
Теплый пол с инфракрасным излучением на российском рынке еще новинка. Поэтому понятны интерес, настороженность и опасения потребителей. Привлекают качественные характеристики такого пола и возможность сэкономить на энергопотреблении.
Но многих отталкивает высокая цена. Пытаясь сэкономить, потребители приобретают не совсем качественную продукцию, покупают не спрашивая сертификатов, делают монтаж системы своими силами. В результате – не оправдавшиеся надежды и плохие отзывы.
Приобретая пленку у официальных дилеров, клиент получает гарантию на продукцию и может воспользоваться услугой монтажа системы. На монтаж уважающая себя компания также дает гарантию.
Возможно со временем все опасения потребителей по поводу использования инфракрасных полов будут развеяны, экономичная целесообразность станет явной и полы с ИК излучением достойно заменят другие способы обогрева помещений.
Разновидности линолеума
Подавляющее большинство видов для теплых полов не подходит:
Мармолеум (натуральный линолеум). В основе натуральное волокно или нетканый материал. В составе присутствуют сосновая смола, древесная мука, льняное масло, натуральные пигменты. Все эти компоненты под действием температур ссыхаются и сжимаются. Это приводит к разрушению покрытия.
ПВХ. Основа – тканевая, вспененная, тепло/звукоизолирующая. У некоторых моделей основы нет. Линолеум из поливинилхлорида бывает однослойный и многослойный. Теплоизолирующий для теплого пола не подойдет, т.к. будет задерживать тепло под покрытием, поверхность не разогреется.
Глифталевый. Основа тканевая. В применении к теплым полам имеет недостатки обоих предыдущих видов: высокий коэффициент сжатия и теплоизолирующие свойства.
Нитроцеллюлозный (коллоксилиновый). Тонкий однослойный материал, эластичный, высокая влагостойкость. Серьезный минус – плохая термостойкость, вплоть до возгорания.
Релин (резиновый). Двухслойный. Основа – дробленая резина, лицевая поверхность – каучук. Материал пластичный, водостойкий, но клеевой слой битумный. То есть, высокие температуры этому материалу противопоказаны. В жилой застройке вообще практически не используется, в основном для технических помещений.
Для выбора остается всего ничего:
Многослойный гетерогенный. Основа – ткань, джут, ПВХ полиэфирный, вспененный. Армированный стекловолокном. Покрытие со вспененной подложкой оптимально для теплого пола: термическое расширение всех слоев материала одинаково, при правильной укладке риск деформации исключен.
Подложка этого линолеума наносится механическим или химическим способом, выбирать следует первый вариант.
Гомогенный. Однослойный, основы нет. Очень тонкий, вплоть до полутора миллиметров. В быту его стелят в ванные и кухни, сверху кладут защитный слой для повышения износостойкости и улучшения влагозащитных свойств.
Внимание: как и другие покрытия, подходящий для теплых полов линолеум имеет соответствующую маркировку на изнанке. Но поскольку единого для всех производителей стандартного значка нет, этот вопрос нужно уточнять с продавцом
Водяной теплый пол
Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.
Способы укладки нагревательных труб
По способу укладки, различают две системы водяных теплых полов:
- В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
- Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.
Система труб разводится по заранее установленным схемам:
- Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
- Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
- Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.
Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:
- Изовер.
- Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
- Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
- Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.
Система водяного обогрева пола, состоит из:
- Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
- Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
- Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
- Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
- Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
- “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.
Монтаж теплого пола
Обычно, состоит из этапов:
Демонтаж старой стяжки.
- Выравнивание пола.
- По периметру пола закрепляется демпферная лента.
- Во избежание тепловых потерь основание пола утепляется.
- Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).
Производиться расчет диаметра труб, и выбирается схема их расположения.
Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.
- Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
- На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.
Сверхтонкий пленочный теплый пол

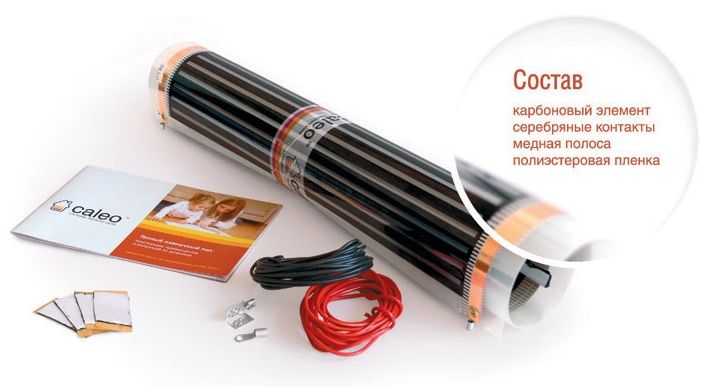

Пленочный сверхтонкий или, как его еще называют, инфракрасный теплый пол отличается от рассмотренных выше видов тем, что имеет наименьшую толщину, так как представляет собой гибкую полимерную термоустойчивую пленку внутри которой имеются тонкие нагревательные элементы — полоски карбоновой пасты, соединенные шинами из медной фольги, по которым подается напряжение.
Кроме меньшей толщины, пленочный теплый пол отличается тем, что его можно укладывать под линолеум или другое напольное покрытие «сухим» способом, то есть без стяжки. Это позволяет значительно уменьшить время монтажа и уменьшает трудозатраты. Нагревание пола происходит быстро и более равномерно. Такой теплый пол можно сделать своими руками довольно легко и быстро.
Из недостатков можно выделить более высокую цену такого нагревательного пленочного элемента и то, что он боится попадания влаги. Поэтому его нежелательно использовать в помещениях с повышенной влажностью, а в сухих помещениях необходимо обезопасить от случайного попадания влаги, через стыки в полотнищах линолеума, если такие имеются. Для этого пленочные нагревательные элементы достаточно закрыть сверху гидроизоляционным материалом, например полиэтиленовой пленкой. Еще одним недостатком является то, что в результате падения и перемещения тяжелых предметов на линолеум, пленочный нагреватель, находящийся под ним, может быть поврежден.
Пленочный электрический теплый пол под линолеумом
Порядок монтажа пленочного теплого пола
Сначала, как и в первых двух случаях, необходимо сделать расчет требуемой тепловой мощности пола, а значит и площадь пленочного элемента.
После этого необходимо выполнить подготовку основания пола и ее теплоизоляцию. В принципе, она выполняется также, как и предыдущих случаях: если основание не было утеплено раньше, то необходимо уложить слой утеплителя 5-10 см, лучше всего пеноплекса, а по нему, для лучшей теплоотдачи – фольгу или пенофол. Если же основание было утеплено ранее, то достаточно будет слоя пенофольгированного утеплителя.
Пленочный нагревательный элемент необходимо разрезать на куски, подходящие по размеру. Места, где можно это делать обычно указаны производителем отметками. Можно сделать разрез и между отдельными полосками, но так чтобы не повредить их. Места разрезов изолируют скотчем. Длина полос не должна быть более 8 м. Отрезанные куски пленки укладываются по ранее составленной схеме. При этом следует помнить, что укладывать их внахлестку нельзя. Уложив полосы пленки на пол отмечаем места для штроб под кабели и температурный датчик.
Медные части контактов должны быть снизу и направлены в сторону расположения термостата (терморегулятора). Количество регуляторов зависит от площади греющей поверхности теплого пола из расчета 1 регулятор на каждые 10-15 м2.
Монтируем термодатчик (он изолируется и укладывается под пленку) и подключаем его, а также пленочные элементы к термостату, закрепленному на одной из стен. Листы пленки подключаются параллельно. На концы кабелей напрессовываем специальные контактные зажимы, которые потом крепятся к медным полоскам с помощью плоскогубцев. К заземляющему проводу пленочные полосы подсоединяются с помощью электропроводного скотча. Термостат подключается к питанию и заземлению, после чего можно опробовать работу теплого пола.

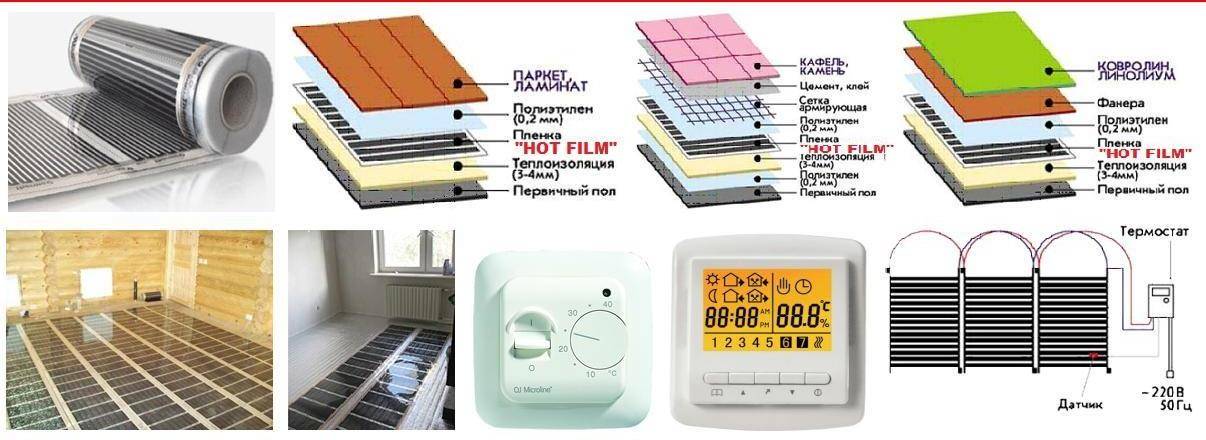

Схема подключения полотнищ пленочного теплого пола
Если система работает нормально, то отключаем ее и сверху укладываем напольное покрытие, в нашем случае — линолеум. Если он состоит из нескольких полотнищ, то лучше под него уложить гидроизоляционную пленку.
Для того, чтобы избежать случайного механического повреждения пленочных нагревательных элементов во время эксплуатации, часто, сверху по ним сначала укладывают слой фанеры, а у же по ней расстилают линолеум. Правда, в этом случае фанера будет несколько снижать теплоотдачу и снижать эффективность теплого пола.
Укладка линолеума на пленочный теплый пол по фанере
Какой линолеум подойдет для теплого пола
При выборе материала необходимо учесть его класс. У линолеума их три, в зависимости от прочности и устойчивости к износу:
- Бытовой.
- Коммерческий.
- Полукоммерческий.
Для укладки на пол с электрическим подогревом лучше всего подойдет полукоммерческий и коммерческий. Последний стоит дороже, а по характеристикам ненамного отличается от полукоммерческого, поэтому не стоит переплачивать. Практически все производители изготавливают его на основе ПВХ. Современные технологии позволяют получить относительно экологичный продукт.
Коммерческий линолеум — таблица характеристики
Некоторые люди все же боятся использовать виниловый линолеум. Единственной альтернативой для них является мармолеум. От него точно не будет никаких испарений и запаха.
Учитывая растущий на рынке спрос на теплые полы, производители линолеума выпускают специальные типы этого материала
При покупке следует обратить внимание на специальную маркировку, которая указывает на максимальную температуру нагрева, которую способен выдержать материал, не деформируясь. Обычно маркировка изделия для укладки на пол с системой электрического или водяного подогрева выглядит как змейка с изогнутыми стрелками
Плюсы плёночного тёплого пола под линолеум
Универсальным решением для обогрева помещения с напольным покрытием из линолеума является инфракрасный теплый пол. Он обеспечивает щадящий режим нагрева пола, не оказывает негативного воздействия на фактуру и эксплуатационные характеристики многослойного линолеума. Монтаж нагревательных полос настолько прост, что с ним справится, следуя инструкции, даже новичок в строительстве.
Инфракрасное излучение прекрасно воспринимается организмом человека. По утверждению медиков, оно не только способствует хорошему самочувствию людей, но и способствует излечению многих заболеваний. Этот факт становится весомым аргументом в пользу устройства инфракрасного теплого пола под линолеум.

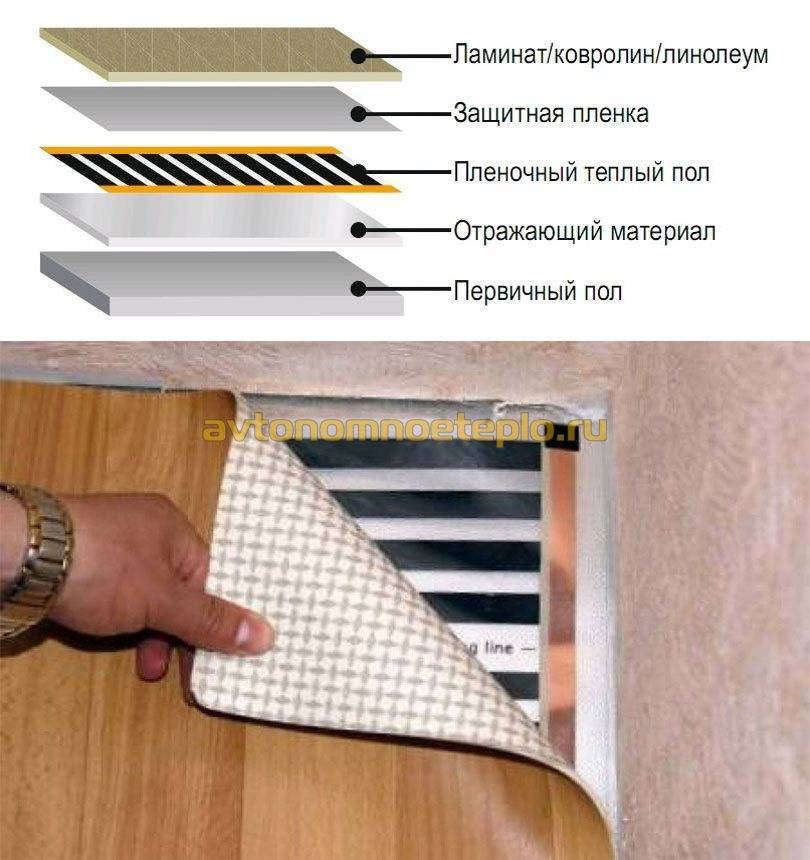

плёночный тёплый пол под линолеум
Теплый пол под линолеум видео
Можно ли устанавливать в деревянных домах?
Инфракрасное отопление полностью безопасно для деревянного дома. Оно сочетается с любым видом дальнейшей отделки. Его применение допускается с любыми перекрытиями: деревянными, металлическими, бетонными.
Нагревательные пластины запаяны в сверхпрочный пластик. Даже при сильных механических нагрузках он не повреждается и сохраняет целостность. За счет этого элементы, через которые проходит ток, надёжно защищены. Возможность удара током исключена.
Согласно инструкции от производителей, дополнительные системы безопасности при укладке под деревянный пол не требуются. Работы проводятся так же, как и при укладке под любое другое основание.
Инфракрасный теплый пол под ламинат: общее устройство
Чем хорош пленочный теплый пол под ламинат? Его укладка в одной комнате занимает несколько часов. Правда, если основание заранее выровнено. Процесс прост. Пленка нарезается на участки нужной длины, раскладывается на полу и соединяется проводами, которые заводятся на терморегулятор. Для нормального функционирования системы требуется еще датчик температуры. На уложенную пленку сразу кладут ламинат и система готова к эксплуатации. Просто и быстро.
Насколько затратен такой подогрев пола с ламинатом при эксплуатации? Зависит от того, насколько хорошо сделана теплоизоляция пола. Ну, и от того, насколько «теплолюбивы» вы и ваши домочадцы. При наличии терморегулятора система в полную мощность если и работает, то только после включения. Пока пол не наберет заданную температуру. Затем для поддержания, включается лишь на несколько минут.
Кроме нагревателя требуется еще терморегулятор и датчик температуры
Самый длительный процесс в монтаже инфракрасного теплого пола под ламинат — установка и подключение терморегулятора. Его надо установить на стене.
Самые длительные процессы в монтаже инфракрасной пленки — термостат и датчик
Ставят его обычно в подрозетник, так что надо в стене просверлить отверстие. Туда завести провода от щитка — для питания термостата и самих нагревательных элементов. И провода от инфракрасной пленки надо будет завести и подключить к терморегулятору с другой стороны. Так что штроба нужна и снизу — от пола до входа в подрозетник. Это самый длительный и пыльный процесс.
Пленочный теплый пол под ламинат: с подложкой или без
Если теплоизоляция у пола достаточная, возможен монтаж инфракрасного теплого пола под ламинат без подложки. Но в этом случае пол будет еще более «звонким». Без подложки барабанный эффект усилится.
Подложка может быть:
- из вспененного полиэтилена (с фольгированным слоем или без);
- пробковая (из агломерата прессованной пробки);
- хвойная.
Самая дешевая — из полиэтилена. Но она со временем сжимается, теряет эластичность, перестает «гасить» звуки, да и тепло практически не удерживает. Пробка хороша, но дорога. Наиболее приемлемый по свойствам и затратам вариант — это хвойная подложка под теплый пол и ламинат.

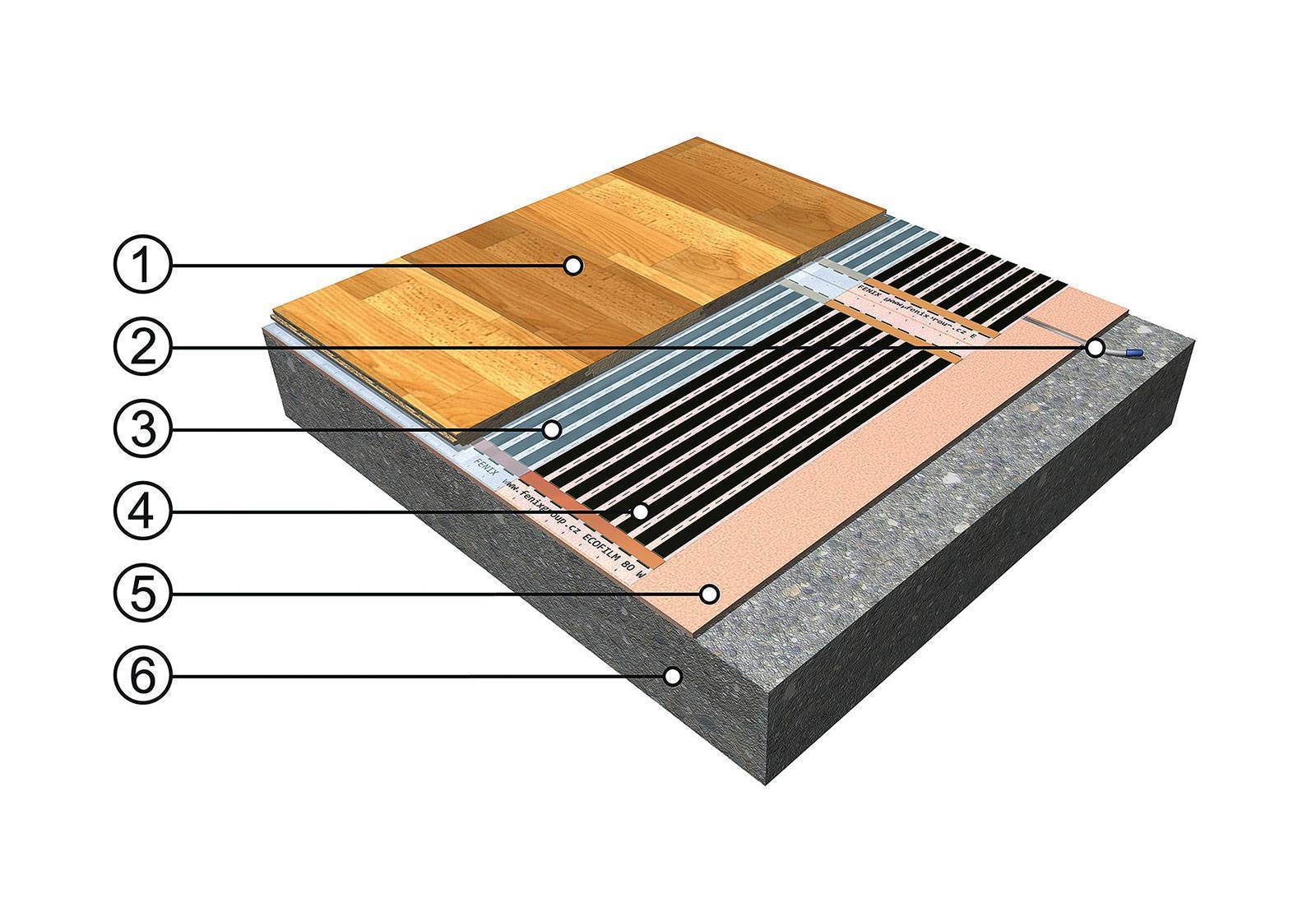

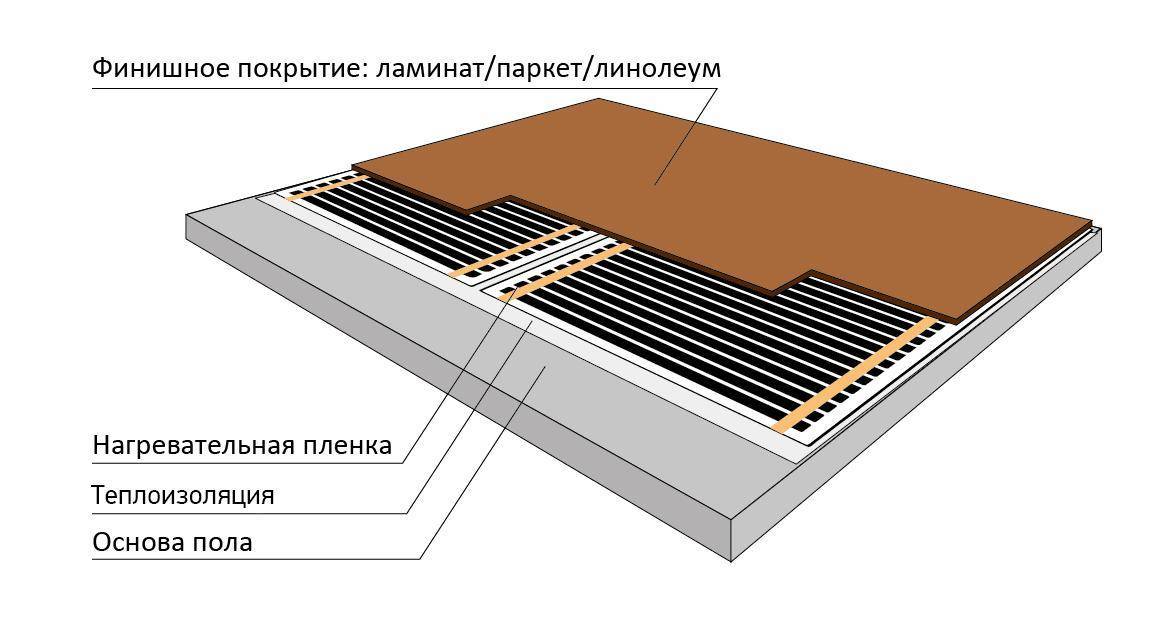

Из каких слоев состоит инфракрасный теплый пол
А как определиться с толщиной подложки? По нормам. Чтобы подогрев был эффективным, коэффициент теплового сопротивления пирога всего напольного покрытия не должен быть выше 0,15 м²*K/Вт. То есть, вам надо знать этот коэффициент ламината и выбранного типа подложки. Если их сумма не превышает указанный предел, данную «пару» можно использовать. Если сумма получилась больше, толщину подложки берут меньше или используют другую. Но сумму тепловых коэффициентов снова сравнивают с нормой.
Влияние ИК источника тепла на организм
О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.
ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.
ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.
ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.
Особенности монтажа теплого пола под линолеум из нагревательного кабеля
Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.
Порядок работ при монтаже кабельного теплого пола под линолеум
- Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
- На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
- Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
- Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
- На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
- Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
- Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
- Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.
Инфракрасная пленка под линолеум
Чтобы нагревание происходило плавно и равномерно, что необходимо при использовании линолеума, будет достаточно мощности теплого пола, не превышающей 150 Вт на один м2. Если мощность будет находиться на таком уровне, можно будет предотвратить изменение декоративных и функциональных свойств линолеума. В том случае, если нагревание пола будет осуществляться в более интенсивном темпе, то ПВХ покрытие может отслоиться от пола, так как изменит свои размеры, может поменять оттенок или даже порваться. При этом именно теплый инфракрасный пол обладает необходимой мощностью и по всем характеристикам подходит для такого сочетания с линолеумом.
Обогрев кабелем
Систему напольного обогрева посредством кабеля обустраивают с помощью секций или матов. Маты рекомендуют использовать для помещения с правильной геометрией. Элементы можно поворачивать, но нельзя разрезать. Секции выводят на поверхности пола любой конфигурации.
- Секции располагают «улиткой» или «змейкой». Необходимо соблюдать определённый шаг между витками. Чаще всего он составляет 10-15 см.
- Если используют двухжильный кабель, то к сети он подключается только одним концов. Второй конец оставляют на полу.
- При монтаже секции из одножильного кабеля, проводник подключается к сети двумя концами.
- Маты соединяют параллельно.
- Устанавливают автоматику; датчик и терморегулятор.
