Технология укладки теплого пола в стяжку

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Чистовая

Укладка теплого пола в стяжку производится после завершение всех подготовительных и монтажных работ. В современном строительном производстве чистовое покрытие для водяного теплого пола состоит из утеплителя, гидроизоляции, нагревательных элементов, собственно стяжки, финишного покрытия.

• Подготовка. Очищают поверхность для заливки от наплывов раствора и пыли. Затем бетонное основание пропитывают битумной мастикой, которую наносят при помощи малярного валика 250 мм.
• Армирование. На подготовленную поверхность укладывают металлическую стеку с размером ячеек 50-100 мм. Между собой листы скрепляют вязальной проволокой.
• Укладка утеплителя. Используют базальтовую минеральную вату и экструдированный пенопласт. Толщина слоя 50-100м. Если он 100 мм, то укладывают два ряда утеплителя по 50 мм каждый.
• Демпферная лента. Ее наклеивают по всему периметру комнаты между стеной и полом. Лента нивелирует температурное расширение чистовой стяжки.
• Монтаж нагревательных элементов. Если для утепления используют обычные листы пенопласта, то в них проделывают канавы, в которые укладывают трубы. Существуют рифленые маты, где места укладки труб уже подготовлены и отделаны алюминиевыми пластинами для отражения тепла.

Есть третий варианта. Теплые водяные полы монтируют из готовых блоков, которые собирают между собой на месте. В трубах уже залита специальная жидкость для нагрева.

Маяки монтируют вдоль длинной стены помещения. Первый профиль ставят на расстояние 300-400 мм от стены. Для определения горизонта используют лазерный уровень. По нему крепят первый маяк. На остальные отметку переносят при помощи строительного уровня длинной 1000-1500 мм. К заливке приступают через 24 часа после монтажа маяков.

Бетонная стяжка для водяного теплого пола заливается полосами, начиная от дальнего угла. Ее толщина зависит от размера труб и способа их крепления. Среднее значение для водяного пола 50-70 мм. Поверхность с помощью правила разравнивают волнообразными движениями

В процессе заливки могут возникнуть паузы. Такие промежутки плохо сказываются на монолитности покрытия. Есть способ минимизировать потери прочности от неравномерной заливки. Перед продолжением укладки раствора крайний участок смачивают семью из воды и цемента.

Срок высыхания стяжки зависит от ее толщины и общей влажности в помещении. В среднем оставляет 10-14 суток. Если в комнате слишком жарко, то стяжку проливают одну неделю водой каждые 12 часов.

Есть способ точного поредения готовности поверхности. На бетон кладут бумажную салфетку и накрывают сверху банкой. Через 12 часов банку снимают. Если салфетка осталась сухой, то раствор высох, если влажной, то еще не затвердел до конца.

Важно! В системе теплый пол толщина бетонной или цементно-песчаной основы влияет на тепловые характеристики. Если она будет слишком тонкая 30-40 мм, то качество обогрева ухудшится

Устройство деформационных швов. Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

• циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
• фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
• расширительный бачок – устройство для сброса избыточного давления;
• группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

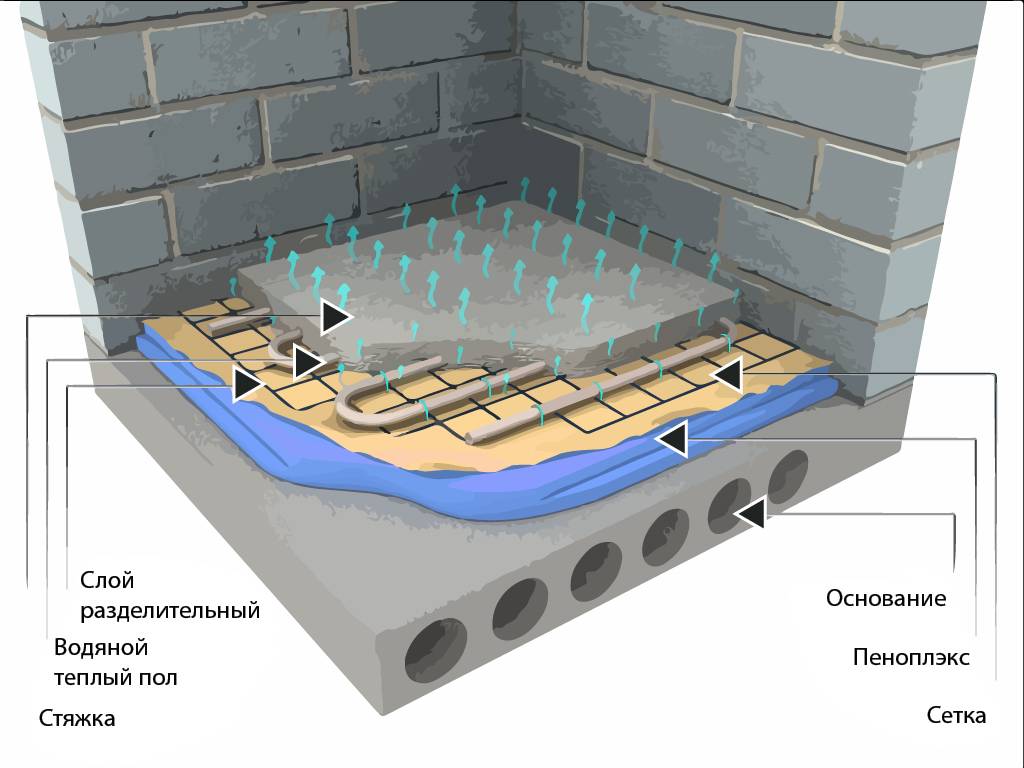

Порядок монтажа теплого водяного пола со стяжкой:

1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
2. Постелить гидроизолирующую пленку.
3. Положить утеплитель.
4. Стыки пола со стеной проложить демпферной лентой.
5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
6. Уложить армирующую сетку.
7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

• I этап — ремонт бетонного перекрытия или чернового деревянного пола;
• II этап — гидроизоляция;
• III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

• убирается старое напольное покрытие;
• удаляется стяжка;
• заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
• основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.

Монтажная лента крепится дюбелями.

Завершается III этап наклеиванием демпферной ленты по периметру стен.

На стены крепится демпферная лента.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Управляющая панель монтируется в стену на расстоянии порядка 40 см от пола

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см. При монтаже нагревательных элементов необходимо соблюдать безопасный зазор между стенами, коммуникациями и самими проводами

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру

Схему укладки выбирают в соответствии с условиями конкретного помещения

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Что выбрать в качестве гидроизоляции

Для бетонного чернового основания необходимо подобрать хороший гидроизоляционный материал, чтобы в случае протечек не испортить всю систему и препятствовать проникновению воды к соседям снизу, если они есть.

Теплый пол из сшитого полиэтилена

Схема устройства пирога для теплого пола с гидроизоляцией

• рулонный рубероид;
• полиэтиленовая пленка. Она должна быть плотной, минимум 200 мкр;
• мастика – представляет собой наилучший гидроизоляционный материал, именно ее рекомендуют специалисты при обустройстве водяного пола многоэтажных домах.

Технология укладки гидроизоляции:

При использовании рулонных битумных материалов их раскатывают на предварительно выровненную поверхность (можно использовать тонкую стяжку или грунтовку). Материал раскраивают прямо в помещении, полотна размещают внахлест (припуски 3 см). Нижняя поверхность полотна прогревается с помощью горелки и приклеивается к основанию

Особое внимание следует уделить местам стыков;

Полиэтиленовая пленка раскраивается также в комнате. Следует делать припуски на стену по всему периметру (достаточно 10 см)

Полотна размещаются внахлест (оставляя на швы 10 см), соединяются скотчем. Этот материал не рекомендуют использовать в деревянном доме с балочным перекрытием;
Жидкая мастика наносится кисточкой или с помощью строительного пульверизатора по всему периметру комнаты. Необходимо делать слой в 2 см и следить, чтобы не было пропусков. Мастика проникает во все поры, создавая идеальный водонепроницаемый контур.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

• длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
• минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки

Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):

1. теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
2. гидроизоляция;
3. черновой слой стяжки (15-25 мм);
4. нагревательный элемент – кабель или мат;
5. чистовой слой стяжки (30-50 мм);
6. отделочное напольное покрытие.

Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».

Технология сооружения утепленного основания с применением кабеля:

1. Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
2. «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
3. Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
4. Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
5. Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
6. Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
7. Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
8. Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
9. Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
10. Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
11. Сушка. Продолжительность – 24-28 дней!
12. Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.

Видео монтажа тёплых электрических полов с применением кабеля:

https://youtube.com/watch?v=90WFpDZ_uhI

Видео монтажа тёплых электрических матовых полов своими руками:

Замечания!

• Если черновой слой стяжки не удается организовать, поверх слоя теплоизоляции следует выложить мелкую металлическую сетку размером ячейки 30-50 мм, армирующую слой стяжки.
• Монтировать своими руками нагревательные маты или тонкие кабели электрического теплого пола следует на уже готовый слой стяжки. Фиксировать систему окончательно будет плиточный клей.
• Шаг между строчками при укладке кабеля можно рассчитать по формуле: t = 100*S/L, где S – величина площади поверхности под укладку теплого пола, м²; L – длина секции, м.
