Установка розеток и выключателей в гипсокартон

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

• На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
• Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
• Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
• В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Прокладка проводов в обшивке

• Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
• Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

• Оптимальная высота розетки от пола – 30 см.
• Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

1. Снять декоративную часть с внешней стороны изделия, отложить.
2. Ослабить на контактах розетки болты крепежа.
3. Вставить розетку в подрозетник, не фиксировать.

Подключение проводов

На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами

Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

Установка подрозетника

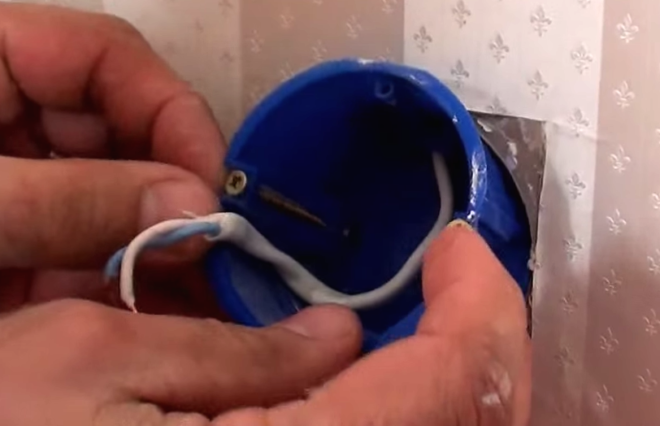

Подрозетник изготовляется в виде пластмассового стакана, который нужно установить и закрепить в готовом отверстии в гипсокартоне.

Подрозетник для гипсокартона имеет четыре винта. Два предназначены для его крепления к гипсокартону и два для крепления снаружи накладки из металла.

Установка подрозетника производится в следующей последовательности:

• Перед установкой подрозетника на место необходимо пропустить провода через отверстие на его дне. Если устанавливаются несколько точек – нужно к ним повести питание, используя соединение шлейфом. При таком соединении от первого подрозетника отрезки проводов пропускаются ко второму, от второго к третьему и т. д.
• Несмотря на простоту соединения шлейфом существует опасность чрезмерного нагрева контактов первой розетки из-за того что по ним проходит суммарная нагрузка всех остальных точек. Поэтому опытные электрики предпочитают выполнять подключения через сизы – пластмассовые колпачки с внутренней конусной резьбой, предназначенные для изолирования скруток.
• Используя сизы фазный провод скручивается с несколькими проводами по количеству подключаемых розеток. Такую же скрутку можно сделать и на нулевом проводе, но поскольку он не так сильно подвержен нагреву его можно пустить шлейфом.

Так как провода в течении эксплуатации могут подгореть или надломиться обязательно нужно оставлять запас по длине не менее 10 см.

С помощью уровня подрозетник выставляется горизонтально и закрепляется лапками зажимов на гипсокартоне. При этом нужно следить за тем, чтобы он не пережимал провода.

Иногда случается что расстояние от стены до гипсокартона меньше высоты стандартного стакана подрозетника. Тогда в материале стены, при помощи перфоратора или долота по бетону, нужно сделать углубление соответствующей глубины. Подготовить углубление можно и до обшивки, но тогда придётся с ювелирной точностью определять его местоположение.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

1. Расстояние пол–розетка — 30 см.
2. Расстояние пол–выключатель — 90 см.
3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Это интересно: Схема подключения звонка в квартире с одной и двумя кнопками (видео)

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

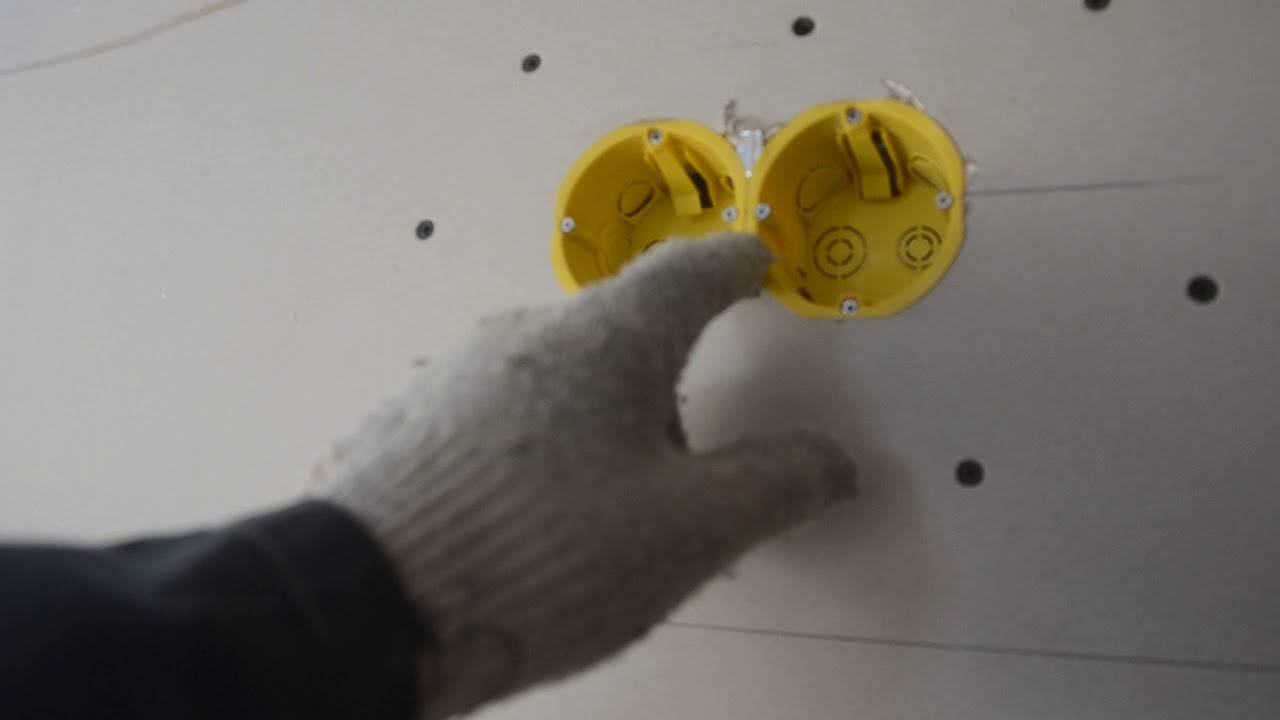

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

Электромонтажные работы под гипсокартоном

Гипсокартонные конструкции для стен и потолков – это отличный способ выполнить быстрый, качественный ремонт в соответствии со всеми современными требованиями. Поверхность гипсокартона очень гладкая и ровная, после монтажа плит можно использовать любые отделочные материалы, включая кафельную плитку и деревянные панели. Но это далеко не все преимущества использования такого универсального строительного материала. Большим плюсом является то, что в данном случае допускается прокладка инженерных сетей под поверхностью короба.

Схема прокладки электропроводки на гипсокартон.

Электропроводка под гипсокартоном не только удобна, но и позволяет отлично замаскировать все провода, организовав на поверхности только точки подключения для светильников самой различной конструкции, выключателей, бра, розеток. Такой монтаж простой, его легко можно сделать своими руками, не привлекая для этого специалистов. Достаточно приобрести в любом строительном магазине требуемое количество электрического кабеля, специальную гофрированную трубу для прокладки, распределительную коробку для кабелей, выключатели и подрозетники.

Понадобятся и такие инструменты:

• дрель с насадками для резки отверстий;
• винты и саморезы;
• напильник;
• простой карандаш и линейка для разметки.

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Однако, если используется скрытая проводка под гипсокартонной обшивкой, нужно применить совершенно другие методы.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

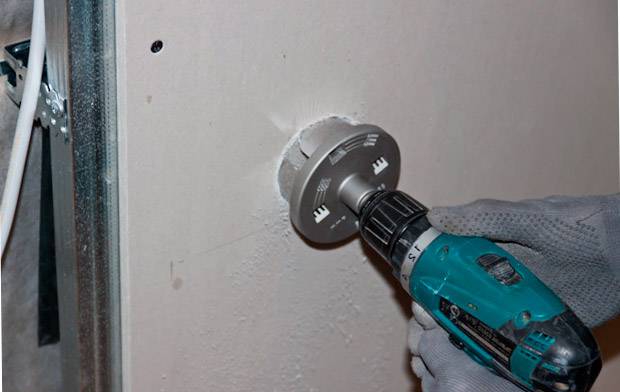

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

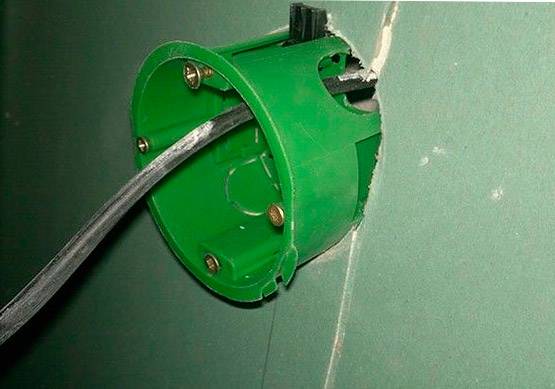

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине. Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами. Крепление осуществляется двумя способами:

1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти. Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки

Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Советы по установке розетки в гипсокартонной стене

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике. Убедиться в подходящем выборе подрозетника и розетки лучше заранее. Хотя они стандартны, но бывают исключения

Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм. Отверстие не должно вплотную подходить к профилю

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

• пластиковый круглый короб;
• четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
• специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
• завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Важно! Коронка в патроне должна быть установлена прочно, она будет подвержена довольно сильной нагрузке
