Простой вариант вентиляции
Самый распространённый вид вентиляции это знакомое каждому проветривание теплицы с помощью приоткрытых дверей и окон. Для любого достаточно крупного строения наличие оконных и дверного проемов считается обязательным. Удобство данного вида вентиляции заключается в отсутствии затрат на ее создание, потому что окна и двери появляются в стенах еще на этапе строительства. А при необходимости врезать самодельное вентиляционное окно в наиболее удобном участке стены достаточно просто.
Отверстия для проветривания необходимы каждой теплице, но воздухообмен, производимый только с использованием розы ветров, далеко не всегда оптимален. Очень важным параметром в данном случае является температура воздуха на улице. Основная задача теплицы – создание комфортных условий для проращивания саженцев овощей и фруктов, выращивания плодов.
Так как первая высадка семян обычно происходит в достаточно холодное время года, естественная вентиляция может нанести ощутимый вред молодым растениям. Чтобы этого избежать при обустройстве естественной вентиляции теплицы своими руками, следует соблюдать несколько простых оно очень важных правил:
- Для снижения риска негативного воздействия сквозняков на саженцы необходимо, чтобы приток воздуха был приблизительно равен оттоку.
- Размещение вентиляционных отверстий следует проводить на разной высоте для создания равномерного температурного режима в каждой точке помещения.
- Для выбора точного времени открытия-закрытия форточек нужно установить в теплице термометр и гигрометр для контроля температуры и уровня влажности внутри помещения.
Как известно, теплый воздух поднимается кверху, а холодный оседает к поверхности. Поэтому для получения точных показаний датчики влажности и температуры правильнее всего будет разместить приблизительно посередине. Но не рядом с вентиляционными каналами, так как сквозняк способен оказывать некоторое влияние на показатели. В большинстве случаев возникающие отклонения данных не создают особой проблемы, но и говорить об их точности нельзя.
Самодельные системы вентилирования
Вполне возможны и различные самодельные системы автоматического управления вентиляцией в теплицах. Например, можно использовать такую схему:
- 3-х литровая банка закатывается обычной металлической крышкой с отверстием под медную трубку диаметром в 5 мм.
- Емкость заполняют водой, а трубку вставляют так, чтобы от дна банки до ее края был зазор в 5 мм. Нужно пропаять крепление для полной герметизации соединения.
- На трубку надевается резиновый шланг, второй конец которого соединяют с литровой банкой закрытой ПВХ крышкой.
- 3-х литровую емкость крепят под потолком теплицы, литровую за ее пределами на створке с противовесом.
Створка окна на поворотном шарнире будет открываться, когда вода нагреется в 3-х литровой емкости, и закрываться при ее охлаждении.
Второй вариант, смонтировать систему с пластиковых бутылок. Потребуются две пластиковые емкости объемом 6 литров и 1,5 л, трубка капельницы и вода.
- В крышки бутылок вставляют штуцеры под шланг капельницы, который на них надевают.
- В большую емкость (6л) наливают литр воды и закручивают крышку.
- Бутылки подвешивают вниз крышками, и соединяют шлангом.
Автоматика своими руками
Вентиляция теплицы из поликарбоната с использованием пневматической системы может быть выполнена и самостоятельно. Описанный ниже метод подойдет для тех конструкций, с открывающейся форточкой по горизонтали. Итак, с чего начать работу по сборке? Сначала потребуется подобрать следующие изделия:
- стеклянные емкость (банка самый подходящий вариант): одна объемом 3л, другая 0,8 л;
- крышка из жести, обычная, закаточная;
- мягкая крышка;
- трубка из меди или латуни;
- трубка мягкая, можно от капельницы;
- брусок из дерева;
- проволока.
В емкость объемом 3 литра заливается вода. Потом банка закрывается жестяной крышкой. Далее надо обязательно проделать отверстие, в которое вставить медную трубку. Нужно чтобы она не доставала до дна емкости где-то 3 мм. Отверстие необходимо тщательно загерметизировать.
Для банки меньшего объема нужно использовать полиэтиленовую крышку и другую трубку. Банка закрывается, трубка вставляется точно также и отверстие вокруг нее также должно быть загерметизировано. Небольшая банка тоже должна быть заполнена водой.
По наружной стороне форточки следует закрепить деревянный брусок, который будет играть роль противовеса. На верхнюю же планку форточки следует закрепить банку объемом 0,8 литра. Для этого достаточно забить в планку гвоздь (если она деревянная) или закрутить саморез (если планка металлическая). Далее к гвоздю или саморезу за проволоку подвешивается банка. Для герметизации можно применить обычный герметик или просто запаять оловом отверстие.
Теперь вы знаете, что помимо множества способов и устройств, предлагаемых в магазинах выполнить устройство даже автоматической системы несложно. Для этого даже не потребуется покупать специальные механизмы. Разумеется, внешний вид теплицы такая конструкция вряд ли украсит, но здесь важнее, наверное, защита растений и будущего урожая, нежели красота. В любом случае даже при отсутствии времени и средств вы теперь знаете, как сделать вентиляцию в теплице своими силами, что обязательно вам пригодится, если вы не сможете посетить свой дачный участок даже на выходных.
Обустройство различных видов вентиляционных систем
Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?
Поликарбонатные теплицы
Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.
Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.
Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:
- Смонтировать достаточное для размеров помещения количество вентиляторов.
- Обеспечить полноценный приток свежего воздуха.
- Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).
Вентиляция в зимних теплицах
Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.
- Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
- В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
- Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
- Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
- Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
- Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.
https://youtube.com/watch?v=NjKN8qkg5HU
Проветривание небольших теплиц
В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.
Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.
Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

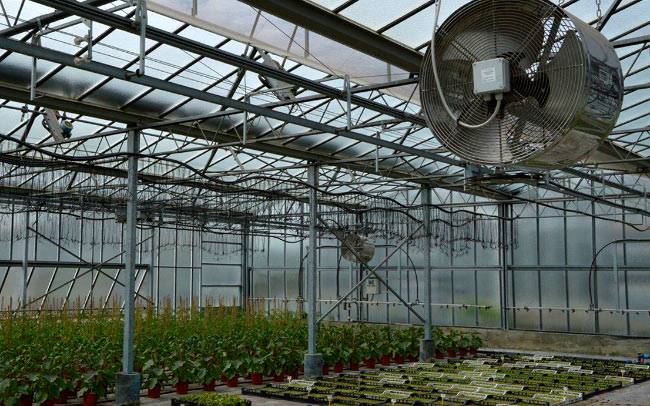

Промышленные теплицы
Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.
Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.
Теплицы для огурцов
Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.
Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.
Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)
Вентилирование в теплицах Митлайдера
Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.
Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.
Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).
Готовые автоматические форточки для проветривания теплиц
| Название | Описание | Средняя цена, руб. |
| «Open Planet Макси» | Работает за счёт плавления и кристаллизации циклогексанола. Обеспечивает открытие теплицы при температуре +24С и её закрытие при +22С. Имеет неограниченный ресурс работы, годится для дверей и форточек. | 1900 |
| «Botanik» | Гидравлический принцип работы. Даёт возможность отрегулировать температуру открытия от +20С до +25С. Благодаря свойствам специальной жидкости, срабатывает быстрее обычных гидравлических систем, но не подлежит эксплуатации при температуре выше +50С. | 3500 |
| «Уфопар-М» | Гидравлический принцип работы. Цилиндр наполнен маслом с высоким коэффициентом расширения, что позволяет развивать усилие до 100 кг. Может устанавливаться на тяжёлые форточки и фрамуги. Имеет в комплекте противосолнечный экран, не позволяющий приводу срабатывать от нагрева лучами. | 2400 |
| «Дуся-Sun» | Гидравлический принцип работы. Широкий диапазон регулировки температур открывания – от +17С до +30С, что позволяет создать подходящие условия для разных культур. | 1900 |
Автоматические открыватели монтируются как на горизонтальные, так и на вертикально расположенные форточки.
Интегрированная система автоматики для теплицы
Интегрированная система автоматики (модуль управления скоростью и термостат) позволит точно регулировать количество воздухообмена в час. Такая система также компенсирует влияние жаркой и холодной погоды путём увеличения или снижения интенсивности потока воздуха по необходимости. Постоянная работа вентиляторов будет проходить в экономичном режиме с переключением на полную мощность только по сигналу датчика температуры. Если вам не удастся найти такой для теплицы вентилятор, можно приобрести бытовой выключатель, который вставляется в розетку.
Во избежание поражения электрическим током и ненужного переноса тепла любое теплоизлучающее оборудование следует хранить за пределами теплицы на полке или на негорючей поверхности.
Соблюдение перечисленных выше принципов позволяет самостоятельно построить эффективную теплицу при малых затратах с учётом ваших потребностей и с наилучшим микроклиматом для растений. После этого останется лишь выбрать методику выращивания — пассивную с применением горшков или с применением активной гидропонной системы, однако в любом случае продуманная конструкция теплицы будет работать на успешный конечный результат. Надеюсь, что в этой статье я ответил на вопрос, как спроектировать теплицу с принудительной вентиляцией.
В следующей статье я расскажу как сделать естественную вентиляцию теплицы своими руками.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Как подобрать вентилятор для теплицы
Вентиляция помещения должна решать две главные задачи: удаление тёплого отработанного воздуха (после извлечения CO2) и подача свежего прохладного воздуха. Для удаления тёплого отработанного воздуха используется осевой вытяжной центробежный вентилятор. В свою очередь прохладный свежий воздух может подаваться либо пассивным способом (через вентиляционные отверстия), либо активным способом с помощью центробежно-осевого приточного вентилятора. который также может работать на вытяжку.
Пример HTML-страницы
Зная размеры помещения и количество используемого света, можно вычислить необходимую производительность вентиляционного оборудования в кубических метрах в час (м3/ч).
Домашние тепличные конструкции. Особенности
Сооружают из различных материалов. К металлическому или деревянному каркасу прикрепляется по возможности прозрачный материал, не пропускающий воздух. Широко применяются плотная полиэтиленовая пленка, поликарбонат, стекло и др. Они пропускают солнечный свет, прогревающий воздух, но при том удерживают тепло внутри.
Главная особенность – прогрев внутреннего пространства за счет выделяемого почвой тепла, солнечного света. Это позволяет высадить овощные культуры, собрать урожай на 1-1,5 месяца раньше. Как правило, сооружают для томатов, огурцов, зелени, кабачков, баклажанов и т.д.
Чтобы тепличное сооружение, потраченные силы, время себя оправдали, необходимо грамотно организовать высадку растений, определить их совместимость, правильно распределить по пространству с учетом условий их прорастания, формирования, вегетации и т.д. Кроме того важен правильный уход за растениями: механизм контроля температурно-влажностных показателей воздуха в сооружении, рыхление, замена почвы, прополка, правильная схема полива и вентиляции.
Несколько причин обязательного обустройства вентиляции
Важно правильно выдержать баланс температуры и влажности воздуха, а также воспрепятствовать образованию конденсата. Именно такие задачи должна решать обустроенная вентиляция в теплице
Какие факторы вынуждают организовывать качественный воздухообмен в закрытом помещении?
- Температура. Основная задача теплиц это поддержание нормальной температуры воздуха необходимой для вегетации растений. Но, подогрев и замкнутое пространство могут значительно увеличить показатели, что приведет к гибели урожая и культур. Проветривание поможет снижать интенсивное нагревание воздушных масс.
- Влажность. Не секрет, что растения выделяют водяной пар, который будет наполнять парник. При достижении предела (точки росы), вода с газообразного состояния перейдет в жидкую фазу, и выпадет в виде конденсата на всех поверхностях. Переувлажнение почвы губительно для культур. Устройство вентиляции в теплицах поможет заменить излишне влажный воздух более сухим.
- Биологический фактор. Излишне влажный и теплый микроклимат в замкнутом, невентилируемом пространстве станет идеальной средой для появления и размножения болезнетворных грибковых микроорганизмов. Поэтому обеспечив приточную вентиляцию можно нивелировать этот фактор.
И, конечно же, как и любому живому организму, растениям обязательно нужен свежий воздух, он будет стимулировать рост культур и созревание урожая.
Существуют различные способы организации правильного воздухообмена в теплице. Все их можно взять на вооружение, от самого примитивного ручного проветривания, до полноценной автоматической системы вентилирования.
Как проветривать теплицу из поликарбоната – это нужно знать
В какой то мере так оно и получится, но для этого необходимо вложить минимальный личный труд в сам процесс всего выращивания овощей в теплице. Надо в начале продумать все необходимые факторы, которые могут повлиять на нормальную жизнедеятельность растений. А также следует подумать о том, как проветривать теплицу из поликарбоната.
Все огородники знают, что солнце и тепло должны в полном объёме окружать овощные культуры. При создании парникового эффекта в своей теплице, главное не переусердствовать. Хочется создать идеальные условия роста для огурцов или помидор, или других овощей, которые любят тепло. Парниковый эффект имеет как положительные качества, так и отрицательные. Создание чрезмерного климата субтропиков может привести к болезни растений, а порой и к их гибели. Вот именно для предотвращения таких ужасных для садоводов последствий и нужно узнать, как правильно проветривать теплицу из поликарбоната.
CFD моделирование вентиляции теплицы
Для определения равномерности распределения воздуха проведен численный расчет на симуляторе CFD Solidworks.
Моделировался случай вентиляции одного стеллажа с учетом аэродинамической характеристика вентилятора WBN130/3 и системы воздуховодов (короб-трубы-отверстия). Температура воздуха 20С, передача тепла на границах модели отсутсвует. Правая сторона модели открыта для выхода воздуха (граничное условие).

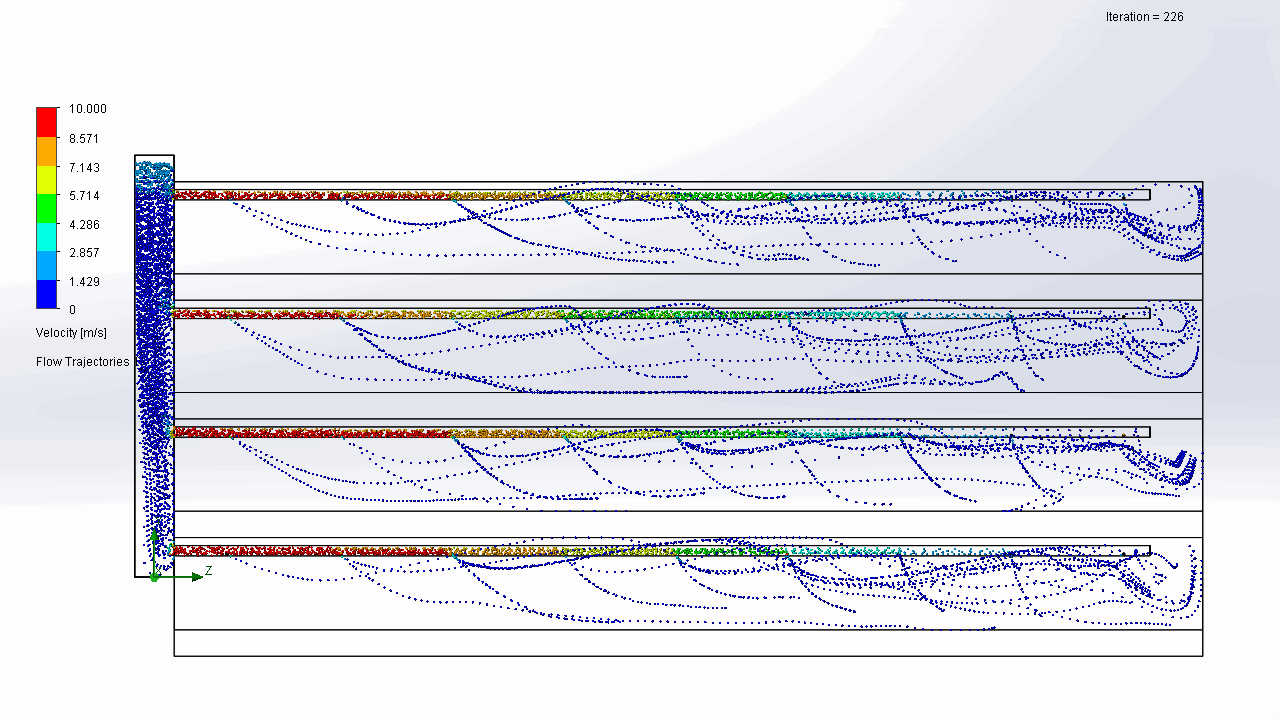

Далее представлены результаты моделирования:
Вентилятор нагнетает воздух в короб, и далее воздух по трубам поступает к растениям
Статическое давление на входе в короб ~265Па, в трубах ~170Па. Расход воздуха 168 м3/час.
Красным показана область в которой скорость воздуха превышает 0.5м/с.
Синим показана область в которой скорость воздуха превышает 0.3м/с.
Видно, что почти во всем объеме пространства скорость составляет 0.3 м/с и выше. Таким образом достигается равномерность распределения воздуха.
Скорость на выходе из отверстий ~10 м/с, скорость в районе стебля ~0.3 м/с
Автоматическая вентиляция
Автоматическая система проветривания позволяет еще более упростить уход за тепличными растениями. Бывает автоматика:
Гидравлическая. Базируется на способности жидкостей расширяться при нагревании. Гидравлическая поршневая система устанавливается на оконные проем. При повышении температуры воздуха жидкость внутри (масло, например) начинает расширяться, воздействуя на поршневой механизм, форточка постепенно открывается для вентилирования. При снижении температуры жидкое вещество возвращается в исходный объем, окно закрывается. Гидравлическая система надежна, пользуется спросом. Гидравлическое проветривание можно сделать самостоятельно при помощи сообщающихся сосудов с водой. Схема проста в исполнении, не потребует дополнительных финансовых затрат.
Зная особенности, конструктивные характеристики, как правильно сделать вентиляцию в теплице из поликарбоната, вполне возможно возвести самостоятельно тепличное сооружение
Важно не только качественно сконструировать основание, но еще и наладить эффективную систему рассадки, полива, проветривания внутри для нормализации, баланса микроклиматических показателей
Принудительная вентиляция теплицы: проветриваем помещение автоматически
Если естественный способ – это проветривать помещение теплицы при помощи форточек и дверей, которые открываются человеком вручную, то принудительная вентиляция создается автоматически, при помощи разных искусственных приборов, которые могут работать без присутствия человека.
Вентилятор может создать благоприятные условия для роста растений не только по всей территории теплицы, но и для отдельного участка. Принудительная вентиляция имеет свои варианты проветривания: приточный, когда холодный воздух, при помощи вентилятора, поступает внутрь теплицы и вытяжной, это когда происходит все наоборот, прибор вытягивает влажный воздух из помещения. Обычно вытяжные и приточные вентиляторы устанавливают напротив, тогда эффект от них будет лучше.
Автоматически проветривать помещение можно несколькими способами:
- Электрическим;
- Гидравлическим;
- Биметаллическим;
- При помощи автоматических форточек.
Электрический способ самый недорогой, он пользуется популярностью среди многих хозяев теплиц и парников. Электрический вентилятор можно устанавливать в разных местах теплицы, они очень надежны в работе. Гидравлический способ считается самым долговечным и простым в установке. Его очень быстро можно собрать своими руками. Такая система состоит из датчиков и рычагов, с помощью которых и происходит открывание и закрывание системы. Биметаллический способ состоит из металлопластиковых пластин, которые при нагревании изгибаются и открывают форточки. Применять эту систему можно только для маленьких окон и форточек, большие размеры он не сможет приоткрыть. Самыми простыми и распространенными являются форточки – автоматы. Их применяют большинство садоводов и огородников.
Изготовление
Отмечается, что для всех растительных культур необходим приток свежего воздуха. Это обеспечивает полноценное развитие. Вентиляция поликарбонатных теплиц выполнятся для того, чтобы у владельца была возможность осуществлять контроль всего процесса, а при необходимости перекрывать снаружи доступ. Это обеспечивает сохранение определенной температуры в парнике.
Варианты изготовления
Выделяется несколько вариантов для создания подобных систем. У них свои особенности, преимущества и недостатки. Поэтому их необходимо рассмотреть детально.
Вначале стоит упомянуть про естественную вентиляцию. Ее можно изготовить собственноручно за один день без особых затрат. Данная конструкция будет выглядеть как обычное окно или форточка в теплице.
В случае необходимости делается проветривание парника путем открытия двери и окна. Воздух начнет циркулировать по всему парниковому помещению. Данный способ проветривания способен сильно изменить микроклимат внутри, поэтому требуется личное участие.
Во втором виде предполагается использование вентиляторов для теплиц. Необходимо их установить так, чтобы один осуществлял втягивание воздуха снаружи, а второй обеспечивал отток изнутри.
Для такой вентиляции подойдут не все типы вентиляторов. Используются варианты со специальной заслонкой, которые закрываются при нерабочем состоянии. Требуется учитывать факт, что для такой вентиляции необходимо электричество.
Некоторые огородники осуществляют вкапывание пластиковой канализационной трубы в землю, чтобы один конец выходил в теплице под прямым углом, а другой располагался на улице. Получится циркуляция воздуха или температурного перепада, а само помещение не сильно охладится.
Часто делается комбинированная вентиляция в теплицах. Данный вариант обеспечивает летом экономию электричества, а зимой можно активировать вентиляторы на расстоянии.
Важно располагать вентиляционные отверстия подальше от нагревательных приборов. Идеальным вариантом будет использование вытяжного и приточного вентилятора, которые будут установлены в разных концах парника
Система сможет сделать правильный круговорот воздуха.
Автоматизация
При установке тепличного вентилятора необходимо спланировать его автоматическое включение. Сначала требуется определиться со временем проветривания. Определяется время по климатическим условиям, создаваемым для определенных растительных культур.
Для различных видов растений необходимо постоянный приток свежего воздуха. Из-за этого увеличивается периодичность запуска, а его можно привязать к температурному датчику, связанному с нагревателем.
Отличным видом будет приобретение самостоятельной контрольной системы с таймером. Она сможет запускать вентилятор в определенных временных промежутках. В основном ее стоимость не высокая и оправдывает себя. Данное решение наиболее оптимальное.
Чтобы реализовать подобную систему требуется температурный датчик с двумя цепями или несколькими контактами. Первая линия электропередачи запускается в том случае, когда не будет хватать 3 – 4 градусов до минимально допустимого охлаждения, включая только тепличные вентиляторы.
После опускания температуры вследствие проветривания, начнется активация второй цепи, которая подает питания на различные нагревательные элементы, а при этом отключается вентиляция.
Данная система во время совмещения с системой автоматического полива способна сделать работу всего тепличного ухода в элементарное ухаживание за культурами растений. Управляющая схема решит все проблемы по созданию и поддержке микроклимата.
Наличие автоматического открывания в теплице форточек позволит облегчить вентиляционную задачу. Если отсутствуют определенные навыки по работе с электроникой, то удобней будет приобрести уже готовый управляющий прибор.
Как подобрать вентилятор для теплицы
Этот раздел я включаю для тех садоводов, у которых растения в теплице недополучают солнечный свет. Если светового дня достаточно, этот раздел можно не читать. Теперь, зная размеры теплицы, можно рассчитать параметры осветительного оборудования.
Так для ламп в 400 Вт, допустимое расстояние до растений 40-50 см., для ламп 600 Вт. допустимое расстояние до растений 60-80 см., для ламп в 1000 Вт, допустимое расстояние до растений 80-100 см.. В нашем примере высота потолка помещения составляет 2,5 м, позволяет использовать лампы мощностью 600 Вт − до тех пор, пока высота растений не превысит 1,5 м.
В большинстве случаев для выращивания растений в помещениях используются лампы мощностью 1000 Вт, 600 Вт и 400 Вт. В зависимости от размера каждая лампа пригодна для освещения определённого количества площади: 1000 Вт.
— 1,2 х 1,55 м; 600 Вт.- 1 х 1,2 м; 400 Вт. — 0,75 х 1 м. Итак, в нашем распоряжении помещение площадью 3,65 м x 2,4 м. Безусловно, в это пространство можно попробовать втиснуть максимальное количество ламп, но помимо продуктивности следует позаботиться о простоте и комфорте в повседневной работе для человека.
