Винтовая лестница своими руками из дерева: чертежи и 6 материалов

Как изготовить винтовую лестницу

Главными преимуществами винтовой лестницы являются отменные декоративные свойства, а также то, что много места такая конструкция не занимает. К примеру, лестница высотой в 2,5 метра будет состоять из 16-17 ступенек, при этом основание будет иметь примерно 2 метра в диаметре. Одним из самых популярных способов сооружения винтовых лестниц на второй этаж является «нанизывание» треугольных/трапециевидных ступенек на центральную ось. При этом ширина широкой части будет составлять от 30 до 35 сантиметров, а узкой – всего 15 сантиметров.

Для самостоятельного изготовления лестницы на второй этаж понадобятся:

• две стальные трубы на 5 и 5,5 сантиметра;
• грунтовочная смесь;
• деревянные рейки, с помощью которых будет изготовлен шаблон;
• напильник;
• уголки;
• аппарат для сварки.

Труба с меньшим диаметром послужит нам в качестве основной стойки, следовательно, ее длина должна быть такой же, как межэтажное расстояние. Также рекомендуется забетонировать лестницу рядом с основанием, чтобы она получилась более устойчивой (не забудьте заранее выставить конструкцию по вертикали). Большую трубу необходимо нарезать на цилиндры, длина которых составляет примерно 15 сантиметров. Выполняйте все срезы строго под углом в 90 градусов, в противном случае вы не сможете выровнять все ступеньки по горизонтали.

Чтобы сделать ступеньки, вам потребуется шаблон, изготовленный из деревянных реек. Последние склеивайте таким образом, чтобы уголки, помещенные в раму, формировали ступеньки требуемых размеров.

Приварите каждую ступеньку к соответствующему цилиндру, после чего тщательно зашлифуйте. Когда все необходимые элементы будут готовы, начинайте собирать всю конструкцию. Надевайте ступеньки на ось, выставляйте углы и надежно приваривайте.

Последним этапом является установка перил и финальная отделка всей конструкции. Для изготовления перил можно использовать:

• арматуру;
• тонкий профиль;
• хромированные трубы малого диаметра.

Очень эффектно будут смотреться и кованые перила. При этом не забывайте о том, что все металлические поверхности необходимо тщательно зашлифовать, обработать грунтовочной смесью и покрасить.

Аналогичным образом собирается и винтовая лестница на второй этаж, для которой используются деревянные ступеньки. Заготовки из древесины должны выполняться в форме трапеций, после чего в узкой части проделывается отверстие диаметром 5 сантиметров. Далее, используя специальные уплотнители, ступеньки необходимо нанизать на ось и зафиксировать там. В конце крепятся перила, древесина грунтуется, красится и украшается декором.

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу

Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню. Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам

Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.

Опалубка для маршевой бетонной лестницы

• Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки.
• После армирования монтируются доски, формирующие ступени.

Готовая опалубка с арматурным каркасом

Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом

Пошаговое самостоятельное изготовление

Приставная лестница из дерева достаточно просто изготавливается своими руками.

Для этого необходимо предварительно запастись необходимыми материалами и инструментами. Последовательность действий при изготовлении позволит избежать ошибок, которые могут привести к ухудшению функциональных качеств устройства.

Инструменты и материалы

Для изготовления потребуется определенное количество материалов и инструментов. Представляя собой цельную конструкцию из двух длинных балок и определенного количества поперечных, приставная лестница для крепления деталей между собой может потребовать саморезы, шуруповерт, клей для дерева. Из инструментов потребуется пила, уровень, уголки (в некоторых вариантах лестницы они могут использоваться для поддержания ступеней), резиновые «башмаки» для создания упора.

Последовательность действий

Чтобы приставная лестница была максимально устойчива и удобна в процессе использования, следует делать ее не длиннее 5 м, расстояние между поперечинами — порядка 35 см. Снизу и сверху, а при достаточной длине и через каждые 2 м устанавливаются металлические поперечины: они обеспечивают жесткость конструкции.

Для постройки такой лестницы следует выполнить последовательно следующие шаги:

Подкорректировав длину степеней, получаем готовое к использование изделие — приставную лестницу.

На нижнюю часть боковых брусов устанавливаются резиновые «башмаки». Это уменьшит вероятное скольжение и повысит устойчивость конструкции. Теперь ее следует правильно обработать с помощью краски или лака.

Это позволит избежать негативного воздействия на древесину влаги, температуры и времени.

Монтаж опорной части

Установка поддерживающей конструкции начинается сверху. И чтобы винтовая лестница на второй этаж, сделанная своими руками, была идеально ровной, нужно прикрепить первый опорный элемент, используя строительный уровень. Любые перекосы могут привести к ненадежности конструкции.

Следующая часть опоры вставляется снизу к уже зафиксированной части верхней опоры. После этого выравнивается по высоте и прикрепляется винтами.

Важно учитывать высоту между ступенями и при дальнейшей сборке придерживаться одинакового показателя. Начиная с 3-го элемента, конструкция должна смещаться в сторону

А когда опорная часть из металла будет собрана наполовину, следует установить под некоторые ее части рейки или другие подпорки, как показано на фото. Жесткая фиксация опоры будет достигнута только при прикреплении к полу.

Последнее металлическое крепление под ступеньку также выравнивается относительно предыдущей. Под опору, прикручиваемой к полу, выставляются отметки.

В половом покрытии высверливаются отверстия под дюбеля. После прикрепления элемента выполняется соединение с нижней опорой.

На все открытые металлические части устанавливаются пластиковые заглушки.

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Статья по теме: Как сделать лестницу в подвал: основные этапы изготовления на трех примерах

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Установка опоры

Первое, что необходимо будет сделать, — установить опорные стойки. Так как сделать винтовую лестницу предстоит своими руками, в случае сооружения металлического каркаса необходимо обладать навыками сварочных работ. Деревянную же стойку нужно фиксировать анкерными болтами.

В большинстве случаев своими руками возводится комбинированная винтовая лестница из дерева и металла. Предварительно нужно обозначить места крепления ступеней чертежах. Необходимо обеспечить достаточное удаление опоры от стены, чтобы ничто не мешало строительству в дальнейшем.

Если же для подъема на этаж винтовая лестница изготавливается только из дерева, дополнительно нужно обустроить боковую фиксацию ступеней. Для этого можно своими руками выпилить косоуры и закрепить их на стене и вспомогательных балках. В таком случае конструкция будет похожа на обычную маршевую лестницу с забежными ступенями, но при этом поворот получится более крутым.

Способ крепления опоры для деревянной винтовой лестницы

Особенности монтажа винтовой лестницы из бревна

Чаще всего для изготовления лестниц винтового вида используют такие материалы, как: дуб, лиственница, сосна. Первоначально работа начинается с монтажа стоек, вокруг которых будут укладываться лестницы и перила. Фиксирование стоек осуществляется посредством анкерных болтов, обладающих максимальной прочностью и легкостью монтажа. Некоторые мастера, предпочитающие собирать винтовые лестницы из дерева, выбирают комбинированную модель. Другими словами, ту, в которой присутствует и дерево, и металл. Это повышает прочность и долговечность изделия.

Чтобы произвести монтаж деревянной винтовой лестницы своими руками, нужно дополнительно ознакомиться с пошаговой инструкцией

При монтаже лестницы исключительно из дерева нужно позаботиться об обустройстве дополнительной боковой фиксации каждой ступени. Для этого выпиливаются косоуры и закрепляются на поверхности стены за счет вспомогательных балок. В таком случае сооружение будет частично маршевого вида, на котором забежные ступени, но с более крутым поворотом.

Для удобства эксплуатации лестницы, нужно позаботиться о правильности расположения осевой части ступеней. Как правило, для них используются металлические уголки или опора в виде прямого металлического полотна, на которое и будет проводиться монтаж ступеней. За счет такого каркаса, лестница будет прочной и есть возможность проводить корректировку ступенек.

Если лестница из дерева изготавливается своими руками, то крепление ступенек на осевой части можно провести при помощи больцев или посредством комбинирования с нержавеющей сталью. Винтовая конструкция должна быть обязательно с ограждением, так как это не только эстетичность, но и безопасность, удобство и повышение срока эксплуатации. Наиболее распространенным вариантом считается использование трубки тонкого размера из металла или использование кованых вставок. Вполне возможно сделать перила и из дерева, но чаще всего они будут сборными, что не слишком безопасно. Отделка конструкции проводится посредством деревянных балясин, что придает лестнице эстетичный и благородный вид.

Стоимость винтовой лестницы в готовом виде

Если вы желаете оснастить свой загородный дом красивой винтовой лестницей на второй этаж, но у вас нет времени на строительные работы, или же вы просто не любите всем этим заниматься, то вы можете приобрести готовую конструкцию в специализированном строительном магазине. Ее стоимость колеблется в пределах начиная от 25 и до 90 тысяч рублей в зависимости от дизайна, материала, сложности конструкции и других факторов.

Также можно приобрести и более дешевые эконом-варианты лестниц, качество которых будет весьма сомнительным. Конечно же, потратить деньги вы всегда успеете, но сделать лестницу своими руками не так сложно, как может показаться, главное – это не торопиться и действовать согласно инструкции по сборке.

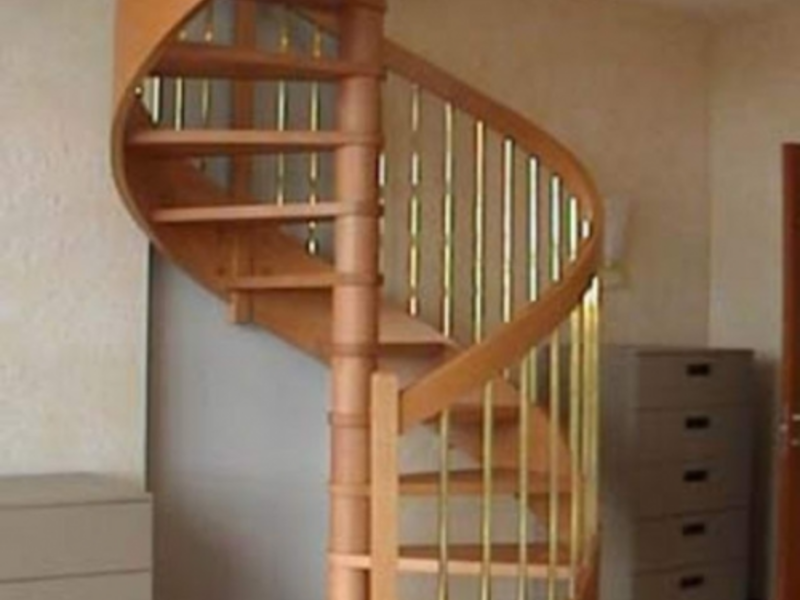

Примеры винтовых лестниц

Как сделать лестницу?

Винтовую лестницу своими руками, чертеж которой представлен в статье, вы можете изготовить. Для того чтобы обеспечить надежность, долговечность и безопасность, следует придерживаться определенных рекомендаций. Так, лестница, у которой внутренняя кромка будет являться свободной, уменьшает вероятность соскальзывания при использовании узкой части. Этот вариант называется конструкцией без вертикальной плоскости, она имеет высокий уровень безопасности. Подниматься и спускаться по лестнице лучше в центре ступени, в этом случае их ширина должна составить 20 см. Если от центральной опоры отмерить расстояние, то оно будет равно 15 см, а ширина ступени будет эквивалентна 10 см. Их длина зависит от назначения лестницы.

Если использовать конструкцию вы планируете редко, то можно ограничиться размером, равным 0,6 м, при этом диаметр будет равен 1,4 м. А вот рекомендованный размер немного больше, для ступеней он составляет 0,8 м, тогда как диаметр равен 2 м. Когда осуществляется расчет проектных данных, необходимо учитывать, что высота для прохода должна обеспечивать возможность использования следующего витка. Вышеупомянутый параметр в связи с этим должен составить 2 м.

Создавая винтовую лестницу своими руками, чертежи которой вы сможете отыскать в статье, для центральной опоры вы можете использовать металлическую толстостенную трубу. Ее диаметр может составить примерно 50 мм, что придаст конструкции надежность. Опора устанавливается вертикально. Она должна нести всю нагрузку. Когда вы будете использовать деревянное покрытие, стойка должна быть укреплена анкерными болтами. Крепление можно обеспечить ещё и методом заливки бетоном с использованием растяжек.

Рекомендации специалиста по проведению работ

Деревянная винтовая лестница создается с учетом фиксации ступеней на центральной стойке. Для этого нужно просверлить отверстия с узкой стороны ступеней. Их диаметр должен быть равен диаметру стойки. Ступени и монтируются с помощью втулок, а их высота должна быть равна высоте вертикальной плоскости. Втулки и горизонтальные плоскости прокладываются шайбами, которые будут исключать деформацию.

Размер втулок определяется методом прибавления размера всех шайб, в противном случае высота сооружения получится больше предварительных данных. С учётом проема в перекрытии вы должны определить длину ступеней. Их число удастся получить, если разделить высоту конструкции на 20 см. Последнее значение – это шаг между ступенями

Важно при этом прибавить ещё и их толщину

Если вы решили выполнить винтовую лестницу своими руками, чертежи для начала необходимо рассмотреть, чтобы составить свой. Для придания конструкции прочности ступени укладываются с нахлестом на предыдущие и фиксируются кронштейном, который ставится между смежными краями.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см

Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см

Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Проектирование лестницы

Составляя чертеж, необходимо заранее определиться, как вы будете использовать свободное пространство. Если вы собираетесь самостоятельно делать все замеры и расчеты винтовой лестницы, то перед составлением плана вам нужно учесть основные конструктивные особенности этого элемента интерьера. Ниже представлен типовой вариант винтовой лестницы.

Для частного дома с маленькими детьми и пожилыми людьми также следует:

• оборудовать лестничный пролет дополнительной защитой (удобными ручками, противоскользящей дорожкой);
• устранить или снизить количество опасных элементов;
• повысить безопасность конструкции, правильно подобрав материалы и составив план.

Статья по теме: Преимущества и недостатки стеклянных лестниц На видео: ошибки проектирования лестницы в деревянном доме.

Требования к конструкции

Выбор конструкции и расчет ее характеристик в первую очередь зависят от характеристик помещения. Для проектирования возможно использование специальных компьютерных приложений, которые позволяют самостоятельно рассчитать ширину ступени, высоту готовой конструкции и другие характеристики сооружения

При расчетах размеров лестницы важно учитывать следующие параметры:

• высоту потолков в помещении, где делаем лестницу;
• ширину пролета;
• ширину ступеней;
• для большой лестницы должно быть достаточно свободного пространства, как в нижней, так и верхней монтажных точках, где также крепятся опоры лестницы;
• конструктивные особенности перекрытия на втором этаже;
• расстояние между ступенек;
• угол наклона марша.

Переносные лестницы для укладки кровли

Мобильные лестничные конструкции предназначены для выполнения разовых или редко совершаемых операций. Потому фиксируются временно с помощью незатейливых элементов, способных обеспечить устойчивость.

Требования к конструкции временного использования

Необходимость в периодическом перемещении и временном закреплении полотна не должна влиять на параметры безопасности и критерии удобства. Переносная лестница для устройства кровли должна быть:

• надежно зафиксирована в устойчивом положении на крыше;
• способна выдержать вес кровельщика до 150 кг;
• лишена малейшего люфта деталей;
• без затруднений перемещаема в пределах скатной плоскости;
• безвредна для элементов кровельной системы.

Перечисленным требованиям отвечает лестничная конструкция с монтажной скобой, перекидываемой через коньковое ребро крыши. Подобные изделия заводского производства оснащаются колесами, облегчающими передвижение по скату.

Для их установки нужно всего лишь закатить лестничное полотно на скат, а по достижении конькового гребня банально перевернуть его так, чтобы ее крюкообразная скоба охватила конек и зафиксировалась на нем.

Лестницы заводского производства изготавливают из круглой или профильной металлической трубы. Бывают они односекционными для крыш с поперечным размером скатов до двух метров и многосекционными, составленными из нескольких полотен для более масштабных площадей. В изготовлении применяются стальные сплавы и алюминий.

Владеющие навыками сварщика домашние мастера могут запросто сварить кровельную лестницу из стальной трубы, уголка или полосы, ориентируясь на размеры промышленной продукции и габариты , подготавливаемой к укладке покрытия или к ремонту.

Варианты изготовления деревянной конструкции

Для того чтобы самодельная деревянная лестница не оцарапала и не повредила покрытие, под края несущих балок изготавливают подкладки из войлока. Вместо него можно сшить и прикрепить к нижней грани тетивы 4 небольшие подушки, набитые ветошью, ватой или соломой.

Сделать своими руками простую деревянную лестницу для кровли можно в нескольких вариантах исполнения:

• В виде трапа. В этом варианте основанием лестницы служит доска 30×300 мм или 50×300 мм. К ней через каждые 30 см гвоздовым боем или саморезами крепится брусок 40×60×420 мм так, чтобы края этих своеобразных ступенек выходили за пределы трапа на 50 мм с обеих сторон. Для противоположного ската сооружается аналогичный трап, который скрепляется с первым полосой листовой жести.
• В виде стремянки на косоурах. Основание выполняется из двух досок 100×150 или 50×150 мм, к которым сверху крепится брусок оцинкованными винтовыми гвоздями по 10 см. Крепежная скоба сооружается из прибитых к верхней части лестничного полотна 4 – 5 досок или опорной конструкции из 6ти отрезков толстой доски.
• В виде лестницы на тетивах. От предыдущей разновидности она отличается тем, что перекладины устанавливаются между балками, а не прибиваются сверху. Работа более тонкая и трудоемкая, но результат абсолютно безвреден для покрытий, т.к. точки крепления располагаются в балках сбоку. Вместо деревянного бруска удобней будет использовать винтовой тяж подходящего размера.

Длина самодельной деревянной лестницы подбирается так, чтобы длина соприкасающегося со скатом полотна была короче его примерно на 10 см. Перекладины устанавливают через 300 мм, рекомендованное расстояние между балками 400 – 450 мм. Перед изготовлением кровельной лестницы, конечно, лучше сделать ее проект и продумать, каким методом лучше устроить само полотно и скобу.

Аккуратно сделанную переносную лестницу со скобой вполне можно эксплуатировать, как стационарную, если прикрепить к обрешетке через покрытие 2 — 3 дополнительных монтажных крюка. Они понадобятся для фиксации полотна, чтобы его не снесло порывистыми ветрами.

Перед установкой следует точно промерить расстояние между перекладинами, которым предстоит опереться на крюки, чтобы «посадка» на все точки получилась плотной.

Монтажные крюки помогут превратить обычную лестницу в кровельный вариант. Для этого их крепят к обрешетке через 1,2 – 1,5 м, а затем просто «вешают» лестничное полотно. Отметим, что одной точки крепления для устойчивости недостаточно. Желательно, чтобы положение полотна фиксировали 3, минимум 2 крюка, но и в последнем случае кровельщику потребуется еще и страховка.

Самый простой и дешевый способ превратить обычную лестницу в кровельную стремянку – уложить на противоположный скат доску с прибитым в районе конька большим гвоздем. Полотно верхней перекладиной надо зацепить за гвоздь. Если скат не слишком крутой и есть уверенность, что подобная конструкция выдержит вес мастера, можно пользоваться.

Монтаж

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.
Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.
На изображении показаны способы крепления балясин.

Теперь установка:

1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

Плюсы и минусы деревянной лестницы

Конструкция из древесины имеет ряд неоспоримых преимуществ над покупными металлическими вариантами:

1. для ее изготовления используют экологически чистый материал;
2. изделие легко собрать самостоятельно;
3. поддается легкой обработке, не требуя при этом большого количества дополнительных средств, обойтись можно лишь лаком или краской.
4. благодаря естественной красоте дерева лестницу можно использовать в качестве элемента декора для создания стильного интерьера.

Приставная лестница легка для переноски и абсолютно экологична

Несмотря на высокую популярность среди дачников и владельцев частных домиков, у изделия есть некоторые минусы. Основными недостатками считаются:

1. низкая грузоподъемность – такие конструкции выдерживают, как правило, не более 120-150 кг;
2. неустойчивость – деревянные стремянки в этом смысле более предпочтительны;
3. подверженность воздействию внешних климатических факторов: резкие перепады температуры, влага и солнечные лучи делают свое дело – лестница со временем начинает гнить, рассыхаться, скрипеть под ногами.

Чтобы продлить срок эксплуатации изделия, его нужно хранить не на улице под открытым небом, а в помещении с умеренно влажным воздухом и постоянной температурой. Кроме того, следует позаботиться о ее защите с помощью различных средств: пропиток, антисептиков, лаков или красок.
