Варианты укладки теплого пола без стяжки

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

• к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
• на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

• проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
• швы проклеиваются скотчем;
• между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
• утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
• поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
• в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
• укладывается контур;
• трубы контура подсоединяются к коллектору;
• проверяется герметичность системы;
• поверх труб настилается OSB, фанера или ДСП;
• укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

• к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
• меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

• к лагам на первом этаже прибиваются черепные бруски;
• настилается черновой пол;
• проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
• по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

• поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
• на подготовленную поверхность укладываются пенополистирольные плиты;
• между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
• контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

• В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
• Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

• 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Технология укладки чистового типа

Технология выкладки чистового покрытия не отличается от вышесказанного. Единственным отличием выступает толщина, а также необходимая проверка выложенного оборудования водяного пола. Здесь рекомендуется воспользоваться одним из способов.

Первый способ – доведение системы до рабочей температуры. Для начала нагревают воду до 20 градусов по Цельсию. Оставляют в таком состоянии на 3-4 часа, после чего поднимают температуру еще на 5 градусов. Если есть протечки, их устраняют любым доступным способом. Затем включают систему вновь. Так делают несколько раз в течение 2-3 дней, оставляя систему включенной на несколько часов. Можно оставить нагревательный элемент при повышенной температуре на сутки. Если за это время не будет протечек, приступают к заливке чистового пола.

Второй способ – повышают давление в трубах. Делают это сразу 2-3 раза подряд, после чего оставляют в таком состоянии на сутки. Отсутствие протечек разрешает заливку чистовой стяжки.

Для тестирования водной системы необходимо прикрепить предварительно трубы. В случае возникновения чрезвычайной ситуации это поможет избежать мастеру больших проблем.

Материалы, необходимые для укладки водяного теплого пола

Так как нам необходимо выполнить монтаж водяного пола без стяжки, то нам понадобится выложить трубы, через которые будет поступать тепло, на деревянную или полистирольную основу. Сверху на эти трубы нужно установить подложку, которая будет препятствовать прохождению влаги. И завершающий этап – укладка напольного покрытия, такого как ламинат, паркет, ковролин или плитку, в зависимости от ваших предпочтений.

Укладка водяного пола

Пенополистирольная плита предназначена для того, чтобы обеспечить теплоизоляцию поверхности, и она защищает от лишних теплопотерь. Еще одна основная функция этой части – обеспечить удобство при укладке труб за счет наличия специальных пазов и выступов, что дает возможность установить трубы в необходимом положении и как следует их закрепить.

Деревянные модули выполняются из ДСП или фанеры, и имеют каналы, в них располагают специальные пластины, и сверху них выполняется установка труб.

Теплораспределительные пластины имеют одну плоскую часть, которая прилегает к напольному покрытию, тем самым нагревая его, и распределяя тепло равномерно по всей площади. Чаще всего эти элементы выполняются из оцинкованной стали или алюминия.

Способы монтажа трубопровода

Техника выполнения укладки полистирольной и реечной системы имеет свои отличия. Установка трубопровода в обоих вариантов не составляет особой сложности. Поэтому весь монтажный процесс независимо можно выполнить самостоятельно.

На полистирольную основу

Первым этапом укладки является подготовка черновой поверхности пола. Для этого следует выровнять основание, исключая перепады более 5 миллиметров, а также убрать весь мусор.

Монтаж на основу из полистирола выполняется в следующей последовательности:

1. Но чистый и ровный черновой пол выкладываются полистирольные плиты. Их в данной схеме используют не только как основание для укладки водяного контура, а и в качестве теплоизоляционного материала. Иногда требуется дополнительное утепление рабочей поверхности.
2. Установка модулей из полистирола выполняется с угла помещения. Согласно схеме расположения трубопровода осуществляется чередование плит с прямыми и поворотными пазами. Между собой полистирольные элементы скрепляются специально установленными замками.
3. На плиты укладываются компрессионные пластины из металла с пазами для укладки трубопровода.
4. По заранее намеченному плану монтируется водяной контур и покрывается теплоизоляционной подложкой. После этого проводится пробное подключение системы и проверка оборудования на герметичность.

Монтаж полистирольных плит

Для финишной основы в виде плитки требуется черновое покрытие. Его делают из фанеры многослойной или ДСП. Ламинат и паркет укладывается сразу на подложку.

На основу из дерева

Укладка системы на деревянный пол проводится согласно реечной схеме или с использованием модулей. Последний вариант сделать довольно просто:

• деревянное основание пола очищается от загрязнения и устраняется пыль.
• укладывается утеплитель,
• сверху размещаются древесно-стружечные плиты с готовыми канавками для трубопровода,
• в углубления помещаются алюминиевые пластины,
• плиты ДСП фиксируются между собой замками на торцах,
• в канавки устанавливается труба водяного контура.

После укладки по такой схеме конструкция покрывается ГВЛ материалом. После этого можно укладывать финишную основу.

Реечная укладка имеет несколько другое строение:

1. Подготавливается основание. Старое покрытие проверяется на пригодность. Все дефекты необходимо исправить, а плохие не прочные элементы заменить.
2. На черновую основу расстилается теплоизоляционный материал. Его укладывают между лагами. Хорошо для этих целей подходит полистирол или минеральная вата.
3. По периметру комнаты фиксируется демпферная лента, защищающая конструкцию от расширения.
4. Сверху утеплитель покрывается досками, толщина которых должна быть не меньше 28 миллиметров.
5. Установку древесных полос необходимо осуществлять так чтобы между ними оставался зазор шириной 2 сантиметра для размещения трубопровода. Полы из дерева закрепляются к основе саморезами. Для удобной прокладки трубопровода на поворотах т в досках закругляются торцы.
6. В подготовленные пазы фиксируются пластины из алюминия. В них согласно установленной схеме укладывается водяной контур.

Для защиты от посторонних звуков издаваемых системой в процессе работы вся конструкция покрывается пленкой. После этого укладываются влагоустойчивые гибсоволокнистые листы толщиной 10 миллиметров с высокой прочностью, а на них финишный материал.

Как выбрать материалы

В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.

Для теплоизоляции пола желательно использовать плиты высокой плотности, так как они не дают усадки

Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.

Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.

Полистирольные плиты могут быть специализированными или гладкими, все зависит от способа обустройства полов

Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.

Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.

По эффективности лидируют медные трубы, но этот материал в разы дороже сшитого полиэтилена и металлопластика вместе взятых

Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.

Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.

Как выбрать трубы для водяного «теплого пола» в деревянном доме

Эффективность отопления зависит от вида труб. Требования следующие:

• должны иметь соответствующее назначение;
• всего два соединения в каждом контуре — на входе и выходе;
• срок службы более 50 лет;
• оптимальный диаметр;
• качественный соединительный крепеж;
• известного производителя.

Материал

На «теплый пол» без стяжки можно укладывать трубы:

сшитого полиэтилена (PE-X или XLPE). Среди плюсов: стойкость против гидравлического удара, высокая механическая прочность — выдерживают замерзание воды, долговечность. Среди недостатков высокая цена, недостаточная гибкость.

металлопластика. Характеризуются высокой прочностью и гибкостью, длительным сроком эксплуатации. Однако монтаж сложный и дорогостоящий;

медные. Огромное количество плюсов при одном минусе — запредельная стоимость.

Диаметр

Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.

Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;

• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;

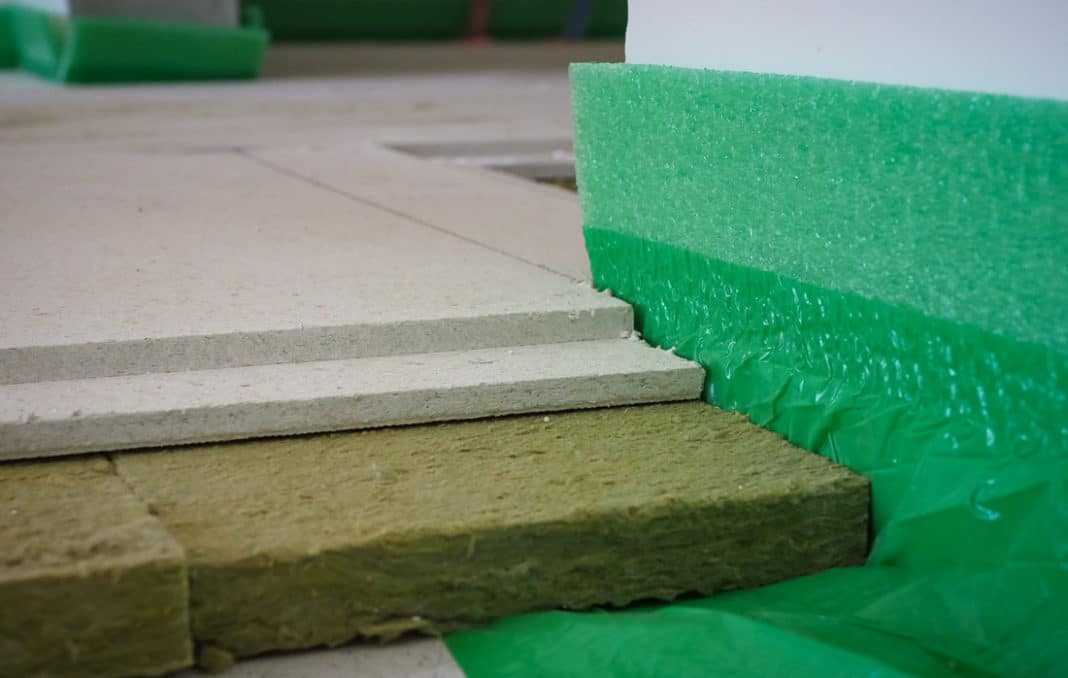

• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Основные виды конструкций без заливки

Водяной тёплый пол можно сделать несколькими способами, в том числе без цементной стяжки. Такие системы имеют достаточно преимуществ:

• сделать её можно самостоятельно, без мастеров;
• конструкция получается лёгкой — менее 30 кг на квадратный метр (со стяжкой — до 250 кг);
• толщина — от 6 см;
• полы с хорошей звукоизоляцией;
• в отличие от бетонной стяжки на такой пол можно сразу укладывать напольное покрытие;
• монтируют систему на любое покрытие: бетон, дерево.

Совет
Но конструкция может деформироваться под действием влаги. Этого можно избежать, сделав гидроизоляцию.

Монтаж на полистирол

Полистирольные плиты могут быть гладкими либо с пазами или выступами. Вторые предпочтительнее, так как на них монтаж выполнить проще. Трубы можно брать разные:

• полиэтиленовые;
• металлопластиковые;
• металлические.

Полистирольные маты укладывают на бетонное или деревянное основание, затем на них устанавливают трубы. При использовании гладких матов нужно самостоятельно сделать крепления. Для этого термоножом нарезают пазы, в которые вставляют металлические пластины. В пазы пластин укладывают трубы. Сверху конструкция укрывается листами ГВЛ и полиэтиленовой плёнкой.

При использовании матов с уже сделанными пазами трубы укладывать проще. На матах есть и монтажные замки, поэтому монтаж будет простым.

Мастера советуют использовать металлические пластины, чтобы тепло от нагревательных элементов равномернее распределялось. Их помещают там, где трубы ровно установлены.

Последовательность монтажа:

1. Черновой пол очищают.
2. Проверяют перепады: норма — до 2 мм на 2 квадратных метра. Неровности сверх нормы выравнивают тонкой стяжкой.
3. Расстилают на основание полиэтиленовую плёнку, которая служит гидроизоляцией. Её толщина – более 200 мкм. Полотна укладывают внахлёст, стыки фиксируют скотчем.
4. Вдоль стен устанавливается демпферная лента.
5. Укладывают маты впритык к стенам. Между собой их скрепляют замковой системой. Для усиления фиксации можно обработать клеем стыки матов.
6. Делают разметку для укладки труб. Их располагают спирально или змейкой.
7. По сделанной разметке укладывают металлические пластины.
8. В пазы пластин укладывают трубы. В местах изгибов делают полиэтиленовую подложку для выравнивания системы.
9. Уложенную систему застилают плёнкой из полиэтилена. Полотна плёнки размещают внахлёст и закрепляют скотчем.
10. Укладывают в два слоя листы ГВЛ в шахматном порядке. Их стыки промазывают клеем, а между собой соединяют саморезами. Слой должен составлять 1 см.

Монтаж на дерево

Так поступают при монтаже системы обогрева в деревянных домах.Деревянные системы могут быть реечными и модульными. С модулями всё просто: они уже готовы, их достаточно собрать на месте. У них сделаны канавки, в которые монтируют трубы. Реечную систему можно сделать самостоятельно из ДСП или МДФ. Нужно брать планки толщиной от 2 см и шириной 130 мм. Тогда шаг укладки труб составит 150 мм.

Технология монтажа:

1. Очищают черновую поверхность, выравнивают.
2. Делают гидроизоляцию, застелив поверхность полиэтиленом.
3. Маркером делают разметку для труб.
4. Раскладывают рейки поперёк опорных лаг. Каждая рейка крепится саморезами с двух сторон от контура. В местах, где труба делает поворот, рейки также закругляют.
5. Чтобы пол прогревался равномерно, берут пластины с пазами и крепят их на рейках шурупами.
6. В пазы пластин помещают трубы.
7. Собранную конструкцию укрывают полиэтиленовой плёнкой.
8. Поверх систему накрывают листами ГВЛ в шахматном порядке.

Совет
При выборе материалов для финишного покрытия важна их маркировка: не всё из них можно использовать для тёплого пола.

Метод Uponor

Это финская система, которая популярна во многих странах. В её основе лежат специальные теплоизоляционные полистирольные маты, которые сделают монтаж менее трудоёмким.

При монтаже нужно проложить вдоль стен между зонами отопления демпферную ленту. Поверх матов настилают металлические пластины, в которые укладывают трубы. Специальный блок управления позволяет системе работать автономно. В комплекте есть:

• дистанционное управление;
• датчики нагрева;
• регулятор температуры.

Система монтируется просто, её можно установить даже одному человеку без посторонней помощи.

Прочие методы

Кроме указанных методов, допускается укладка труб на пенопластовые или деревянные плиты. Иногда они оборудуются специальными канавками прямо на заводе. Если же их нет, придётся прорезать ножом.
