Разновидности насосов для колодца
При подаче воды для загородного дома из колодца используются насосные агрегаты 2 типов:
- Поверхностные. Предназначены для неглубоких источников. Максимальная высота подъема жидкости для всасывающих установок ограничивается 9 м.
- Глубинные, или погружные. Способны поставлять в жилые помещения частных строений влагу из водоносных пластов, расположенных на глубине до 100 м.
Отдельный тип представлен . Их устанавливают на зеркале воды по аналогии с поплавками. К рабочим температурам таких устройств предъявляются ужесточенные требования. Внутреннее пространство колодезной шахты не вентилируется, поэтому использование данной разновидности помп считается нецелесообразным.
К температурному режиму эксплуатации всасывающих механизмов предъявляются особые требования. Величина минимального допустимого показателя составляет +40°С, что затрудняет применение поверхностных агрегатов в морозный период. Проблема решается установкой помпы в кессоне или подвальном помещении жилого отапливаемого строения. Необходимо придерживаться максимальной приближенности к источнику (не дальше 10 м).
Погружные насосы характеризуются повышенной мощностью, позволяющей поставлять воду из глубинных подземных пластов, расположенных до 100 м от поверхности. Для размещения расширительного бака рекомендуется выделить отдельное техническое помещение с обогревом в холодный период.
Из-а мощности агрегата устанавливать дополнительный насос не потребуется.
Производительности погружного агрегата достаточно для подъема жидкости к накопительной емкости, установленной на отапливаемом чердаке жилого дома.
Преимуществом использования данного типа силовых установок является возможность коллективного пользования источником при достаточном дебите колодезной шахты.
Мощность механизма позволяет не устанавливать отдельный насос для дальнейшего распределения воды по узлам разбора. Высокое давление в системе обеспечивает разводку между накопительной емкостью и точками потребления.
Универсальность колодезной организации водоснабжения проявляется возможностью использования скважинных помповых установок, отличающихся меньшим диаметром и большей длиной при прочих аналогичных характеристиках. Из-за большой стоимости их применение для подъема жидкости из колодца считается нецелесообразным.
Разводка внутренней сети
Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:
- Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
- Манометр служит для контроля за давлением в водопроводной сети.
- Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
- Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
- Фильтр, задерживающий частицы размером свыше 100 мкм.
Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:
Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.
Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.
Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
7 этап – Разводка труб водоснабжения дома
Для устройства системы труб в доме используются трубы, изготовленные из разных материалов – сталь, металлопластик, пластик, полипропилен (см. фото). При выборе, основными критериями являются долговечность, вес труб, возможность сварки, подверженность коррозии, надежность, стоимость, сложность монтажа и т.п.
Диаметр труб для водоснабжения дома зависит от длины трубопровода. В трубопроводах до 10 м. используются трубы диаметром 20 мм, до 10-30 – 25 мм, более 30 – 32 мм.
Толщина стенок зависит от того, для какой воды предназначены трубы.
Для холодного водоснабжения достаточной будет толщина в 2,8мм.
Для горячего водоснабжения – 3,2мм
Причем важно, чтобы труба была армированной.
Схема разводки водоснабжения частного дома
Разводка выполняется двумя способами:
- последовательное подключение потребителей;
- коллекторная разводка труб.
Схемы разводки водоснабжения частного дома
1,2,3 – шаровые краны на входе;
4,5 – коллекторы для холодной и горячей воды;
6 – обратные клапаны;
7,8 – счетчики горячей и холодной воды;
9 – редукторы для нормализации давления;
10 – фильтры для грубой очистки;
11 – аварийные краны;
12 – стояки холодной и горячей воды.
В первом случае вода подается к пользователям через систему тройников. Подача воды от одного прибора к другому. Такая схема разводки менее затратная, более простая в проектировании и монтаже, но ее использование приводит к неравномерному распределению давления между приборами. Таким образом, например, включенная вода в одной точке снижает давление в других точках. А если одновременно включить несколько кранов, то вода в последнем может просто капать. При необходимости заменить что-то в такой системе придется отключать водоснабжение всего дома.
Во втором случае подача воды целевая для каждого устройства. Таким образом, устраняется недостаток первой системы, выраженный в перепаде давления между приборами. Такая схема требует использования большего числа труб и комплектующих, но более ремонтопригодна.
Советы по устройству водоснабжения из колодца

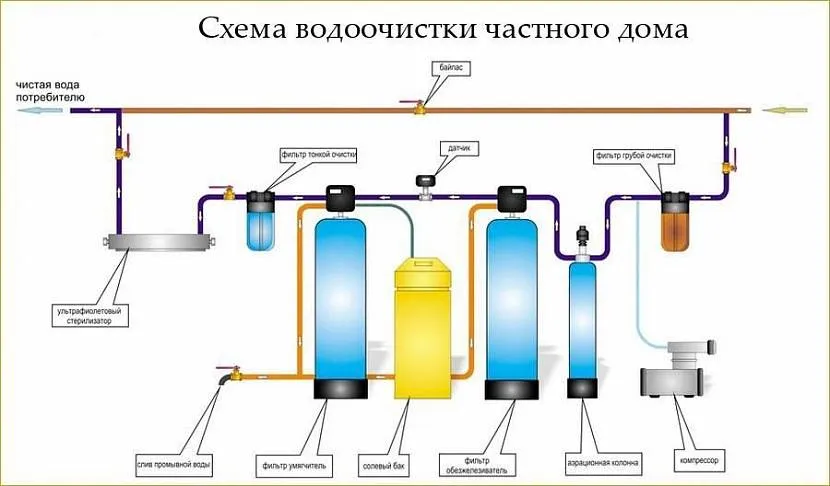

при неудовлетворительном качестве воды в колодце нужно установить в доме систему фильтров.
при необходимости устройства горячего водоснабжения нужно позаботиться об установке бойлера (водонагревателя) или нагревательного прибора. Например, двухконтурного газового котла;
использовать только качественные материалы и запорную арматуру;
выполнить внешнюю отделку колодца. Чтобы он выполняет не только утилитарную функцию, но и эстетическую.
Заключение
Предложенная здесь информация предоставляет подробные ответы на вопрос, как провести воду из колодцав частный дом своими руками. Причем выбрать оптимальную схему для конкретных условий и сделать водоснабжение на даче или в загородном коттедже максимально дешево и надежно.
Монтажные схемы
Существуют две типовые схемы: водонапорная башня и насосные станции.
Водонапорная башня
Это классическая схема, при этом насос нагнетает воду в бачок, расположенный над самой верхней точкой разбора, а оттуда она уже стекает в систему под действием силы тяжести. Для реализации этой идеи подойдет любой насос. В баке устанавливаются два датчика уровня воды, которые дают команду на включение/выключение воды.
Плюсы: дешево, просто в обслуживании, исключены гидроудары, надежно.
Минусы: необходимо монтировать дополнительные емкости, увеличивающие нагрузку на несущие конструкции, требуется утепление, создаваемый напор слишком мал.
Напорное водоснабжение
Накопительные бачки
Насосные станции
Насосная станция представляет собой комплексный агрегат из силовой установки, мембранного накопительного бачка и реле давления. В отличие от погружного и скважинного насоса этот прибор способен сглаживать гидроудары, которые неизбежно возникают в момент включения силовой установки.
Насосная станция обеспечивает водоснабжение частного дома из колодца или скважины, схема может быть любой:
Непосредственный забор при глубине не более 7 метров.
Типовое подключение
Это простейший вариант, при котором станция отбирает воду из источника и подает непосредственно в краны к потребителю. Реализация ее возможна только в том случае, если глубина залегания не велика, а дебит постоянен.
Забор из глубокой скважины с использованием дополнительного погружного насоса.
Комплект оборудования
Применяется, когда глубина превышает 7-10 метров. Скважинный агрегат нагнетает воду в расширительный бак станции. При достижении заданного давления погружная установка отключается, при падении давления – срабатывает снова.
Забор при помощи эжектора.
Оборудование с внешним эжектором
Схема водоснабжения частного дома из скважины эжектором – это простейший и наименее затратный метод. Эжектор может быть как выносным, так и встроенным.
Совместное использование станции и водонапорного бака.
Схема подходит тогда, когда есть конструктивная возможность размещать бачки на чердаке. Удобно для тех домов, где возможны перебои электроснабжения. В зависимости от объема бака у жильцов всегда есть неприкосновенный запас воды, который может использоваться даже тогда, когда забор из скважины невозможен.
Схема разводки водоснабжения частного дома от скважины дана для примера, может применяться к системам с расширительными баками.
Разводка в доме
Принципы составления схемы и прокладки водопровода
Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.
Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:
- Скважина;
- Насосная станция или насос;
- Гидроаккумулятор;
- Система очистки воды для подачи в помещение;
- Запорный клапан;
- Тройник для распределения воды;
- Расположение труб внутри дома и на участке.
Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.
Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!
Подводка воды к сантехническим приборам
Всего существует три схемы разводки: тройниковая, кратная или смешанная.
Если установлен коллекторный вариант, используется гребенка или коллектор, от которых идут трубы к сантехническим приборам. Коллектор позволяет создать стабильное давление в системе.
Т-систему также называют серией. При этом устройства подключаются последовательно одно за другим. Следует учитывать, что если работают несколько устройств, давление будет ослабевать. Если ремонт производится в одной точке, то отключается вся сантехническая цепь. Это самый простой и дешевый вариант.
Подключение к сантехническим приборам
Смешанная схема предусматривает коллекторное подключение смесителей и ряда всех сантехнических приборов.
Рассмотрим, сколько стоит организовать водоснабжение частного дома из скважины под ключ в некоторых компаниях.
| Проект и компания | Стоимость монтажа под ключ, руб. | Материалы | Работа в процессе |
| VDLUX/ Водоснабжение из скважины | 94 000 (включая материалы) | Насос гидроаккумулятора, нагревательный кабель, фитинги, хомуты, кабели, напорные трубки, шаровой кран, втулки, теплоизоляция, расходные материалы, хомуты. | Земляные работы, установка с фильтром, установка насосной установки, подключение кабелей, проход бетонного кольца. |
| Сансай Техник/Установка скважинного водоснабжения. | 21300 (без материалов) | Насос, электрический кабель, джойстик, фильтры, реле, давление, манометр, сливной клапан, трубы. | Установите насос, просверлите отверстия для трубы, установите реле, фильтры и накопительный бак внутри дома, проложите трубы и кабели. |
| Русептика/Водоснабжение из скважины | 59000 (с материалами) | Трубы, насос, дренажная конструкция, гидравлический бак, реле давления, фильтры. | Установка скважинного насоса, установка электроточки, рытье траншеи, прокладка водопровода, установка гидроаккумулятора, ввод водопровода в дом. Монтаж и пуско-наладка фильтров. |
Важно учитывать множество факторов, чтобы правильно провести воду в дом из скважины. Большое значение имеет стоимость, материалы и характеристики колодца
Многие компании предлагают систему водоснабжения из скважины в любое здание
Об авторе
Об авторе
Садовод с огромным стажем. Давно занимаюсь огородом и приусадебным участком. Агроном по призванию и работе. Поделюсь с вами советами для самого лучшего развития своего приусадебного участка.
Надежда Романова
Главный редактор nadachedom.ru
Прокладка наружного водопровода при близком расположении подземных вод
Рассматривая вариант, где монтаж внешнего водопровода ниже глубины замерзания почвы невозможен из-за близко расположенных грунтовых вод, специалисты рекомендуют провести укладку магистрали по технологии «труба в трубе» (в «футляре»).
«Футляр» герметизируют у кессона (центрального колодца) и при проведении через фундамент. В качестве «футляра» хорошо применяют трубы из асбеста, соединяемые через муфты и прорезиненные уплотнители.
Допускается применение ПЭ труб и металлических «футляров». Ниже приведена схема укладки.
На рисунке представлена теплоизолированная магистраль с нагревательным кабелем и гофротруба для подъёма к помещению, если ввод патрубка в основание производится выше уровня земли. Такие конструкции встречаются в продаже, как один комплект. Нагревательный кабель подключают внутри помещения к розетке. Ниже представлена в разрезе гофра с теплоизоляционной защитой и заключёнными трубами, их количество варьирует от одной до 3-х и более.
Рассмотренную выше конструкцию не составит труда самостоятельно собрать в домашних условиях.
Схема требует наличие греющего кабеля заданной длины, наматываемого на трубу и подключаемого вместе с датчиком температуры, обеспечивающим контроль включения/отключения кабеля:
Далее трубу заключают в теплоизолирующий материал и закладывают в траншею. На рисунке представлен вспененный ПЭ (энергофлекс), используемый для теплоизоляции контуров, его толщина варьирует от 6 мм.
Затем трубу помещают в футляр и укладывают в траншее. Для тепловой защиты снаружи водопроводной системы применяют скорлупу из пенопласта.
Конструктивно изделия имеют вид 2-х половинок, соединяемых между собой по технологии «шип-паз». Они оснащены каналом для нагревательного кабеля. Теплоизоляция внешнего водопровода исключает применение минераловатных материалов, теряющих свои изоляционные свойства при наамокании.
Дополнительным способом борьбы с замерзанием воды выступает размещение нагревательного кабеля внутрь водопровода.
Обустройство кабеля производится с помощью специальных фитингов с дальнейшим пропусканием устройства внутри трубы.
Менее затратным вариантом теплоизоляции выступает 4-слойное оборачивание фольгоизолом (вспененный ПЭ с фольгой) толщиной в 10 мм с фиксацией скотчем.
Советы мастеров
При устройстве систем, в которых используются погружные насосы, необходимо предусматривать обратный клапан на конце трубопровода. Этот тип агрегатов мгновенно перегревается и выходит из строя в режиме сухого хода.
Утепление для такого оборудования также обязательно, оно может выполняться в различном виде: установка над точкой забора утепленной «будки» (кессона), монтаж ТЭНов в области установки котла. Регулярная очистка датчиков от отложений – еще одна обязательная процедура. Известковые отложения и ржавчина выводят их из строя. При грязных датчиках расширительный бачок может переполняться, а силовая установка не включается и не отключается вовремя.
Особенности водоснабжения из колодца
Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

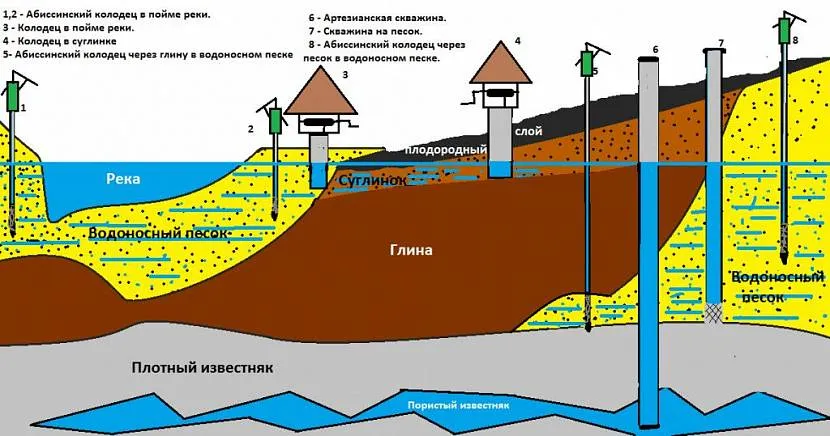

Способы добычи воды в зависимости от залегания водоносных пластов Источник giropark.ru
Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.
А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».
Гидроаккумулятор
Независимо от типа устанавливаемого насосного агрегата накопительный бак является обязательным элементом системы автономного водоснабжения. Расширительный бак предназначен для монтажа контрольных узлов автоматики, ответственных за пуск и остановку помпы, и поддержания оптимального давления в магистрали водопровода. При отсутствии гидроаккумулятора включение и выключение любого бытового прибора, потребляющего воду, приводит к срабатыванию насоса.
Некоторые агрегаты поверхностного типа комплектуются собственным накопительным баком, представляя готовую насосную станцию. Вместимость расширительной емкости характеризуется объемом 20-50 л. Принцип работы всасывающей помпы основан на наличии жидкости во входном патрубке.
Вода в гидроаккумуляторе поддерживает устройство в функциональном состоянии, предотвращая вероятность возникновения гидроударов внутри системы и уменьшая количество запусков и остановок помповой станции.
Гидроаккумулятор.
При подводке воды к собственному дому из колодца необходимо подключить к магистрали накопительный резервуар большой вместимости. Увеличение объема емкости способствует сокращению числа срабатываний автоматики при падении напора в водопроводе, продлевая срок безотказной эксплуатации оборудования.
Базовым критерием выбора гидроаккумулятора является объем потребляемой воды, определяемый количеством людей, проживающих в доме
Отдельное внимание уделяется габаритам бака и способу расположения (вертикальному или горизонтальному), регулирующимся внутренней разводкой труб и характеристиками помещения. При монтаже необходимо обеспечить удобный доступ для обслуживания и проведения ремонтных работ
Какие могут быть плюсы у колодца
Если нет колодца, но есть рядом центральное водоснабжение, то можно оттуда подключиться. Но, как правило, это очень затратное дело, поскольку потребуется разрешение от определенных инстанций, а на это могут быть затрачены не только денежные средства, но и нервы.
Для того чтобы сделать колодец самому, не нужно чьего-либо разрешения. На самом деле, это очень простое устройство, но нужно учесть, что придется копать глубоко, глубина такой ямки начинается от 5 метров, а заканчивается может 18 метрами. Все будет зависеть от того, насколько глубоко находится вода относительно поверхности земли.
Самый легкий способ узнать это, просто пройтись по соседям и заглянуть в их колодцы. Хорошо когда подземная вода залегает не глубоко, но если это не так, то выкапывание колодца может потребовать огромных вложений денежных средств. Часто, это единственный способ для того, чтобы обеспечить свою дачу водой.
Качественно сделанный колодец может прослужить полвека. Один из его плюсов это то, что можно пользоваться водой в любое время. Вода поступает в дом с помощью насоса или по старинке – ведрами. Но первый способ более современный, хотя ведра могут понадобиться, если вдруг не будет электроэнергии, но это лучше чем ничего.
Выбор насоса
Насос для водоснабжения частного дома из колодца – главный элемент, и от правильного его выбора зависит постоянство работы системы доставки воды. Насосы бывают:
- Поверхностные. Сам насос остается на поверхности, а в воду опускают специальный всасывающий патрубок.
- Погружные. Их полностью погружают в воду на глубину, не доставая дна примерно 1 метр, иначе он будет всасывать песок, который «убьет» любую, самую современную технику.
Первый вариант (поверхностные насосы) удобен только в весенне-осенний период, на летних дачах. Насосы просто монтируются, поднимают воду на высоту не более 8-9 метров, дешевле и с небольшим КПД. Но хорошо работают только при температуре не ниже + 4С.
Для колодцев с глубиной более 9 метров, лучше всего подойдет погужный насос. Если же уровень воды меняется, лучше купить модель насоса с сигнальным поплавком. Если уровень воды падает до критической отметки, насос автоматически отключается.
Производительность – важный критерий выбора. Рассчитывается по потребностям расхода воды при всех открытых точках водоразбора.
Но покупать самый мощный насос не стоит, если разбор воды средний. Работа его на «холостом ходу, всухую» увеличит вероятность быстрой поломки.
Какие бывают насосы:
Вибрационные. Бюджетные, не сложные, шумные. Не подходят для автоматических систем водоснабжения. Плохо работают в грязной воде, напор хороший, малая производительность, недолговечен и хорошо горит. Подходят для временных, летних вариантов водоснабжения (Малыш-М БВ 0,12-40 10м (240 Вт).
Центробежные. Оптимальный вариант, соответствуют большинству характеристик, предъявляемых к колодцам. Работают на большой глубине, хорошая производительность, не шумят. Дорогие и сложные.
Вихревые. Обладают высокими эксплуатационными качествами, устроены проще, дешевле центробежных, переживают попадание воздуха, но не выносят даже малейших примесей в воде.
Разновидности насосов для колодца
По способу установки есть два типа насосов для колодцев:
- поверхностные;
- погружные.
Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.
Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.
Самовсасывающий насос с выносным эжектором Источник bestprice.gr
Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.
Схема водоснабжения с «повышающей» насосной станцией после накопительного бака Источник mainavi.ru
Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).
Погружной насос для колодца Источник vse-o-kanalizacii.ru
При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.
Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.
Подготовка летнего водопровода к зиме
Замерзание воды во время зимних морозов способно разорвать даже металлическую трубу. Поэтому летний дачный водопровод обычно разбирают, чистят, моют, просушивают и убирают на хранение в сарай или хозблок. Исключение составляет спаянный водопровод из полипропиленовых труб, уложенных ниже границы промерзания поверхности.
Трубы для стационарного водопровода должны укладываться по указанной ниже схеме, и обязательно изолированы от воды водонепроницаемым материалом. Выравнивающий слой под трубой должен быть не менее 50 мм и тщательно утрамбован, чтобы не допустить проседания. После укладки трубы её засыпают песком или гравием на 2-3 см от дна траншеи, включая выравнивающий слой. Общая высота траншеи (обозначена Н на схеме) должна быть не менее 0,5 метра.
Схема укладки труб водопровода для защиты от замерзания
Особенности монтажа и подключения станции
Схема самостоятельного обустройства станции предполагает наличие жёсткой поверхности. Рекомендовано выполнить стяжку из бетона там, где будет размещена станция. Действовать следует согласно СНиП:
- Готовится бетонный раствор.
- Из обрезной доски монтируется опалубка.
- На дно своими руками ставится сетка-рабица и заливается 7-сантиметровый бетонный слой.
- Потом снова следует поставить сетку-рабицу и заполнить пространство до верхнего уровня опалубки бетонным раствором.
Следующий этап — ввод в бетон 100-миллиметровых болтов своими руками. При этом на поверхность должно выступать 3 см длины резьбы болтов.
Выбор оборудования
Выбирая подходящую модель помпы и накопительной емкости для организации колодезного водоснабжения частного дома, руководствуются следующими критериями:
- глубиной водяной шахты;
- высотой зеркала воды над грунтовой поверхностью;
- производительностью источника (дебитом колодца);
- степенью засорения механическими примесями;
- расходом жидкости при одновременном включении всех узлов забора;
- расстоянием между шурфом и помповой станцией (для поверхностных агрегатов);
- удаленностью шахты от накопительного резервуара (для силовых установок погружного типа).
Накопительная емкость для колодезного водоснабжения.
Для стабильной работы колодезной системы водоснабжения собственного дома специалисты рекомендуют использовать глубинные насосы. Обоснованием является эффективность защитных механизмов, предотвращающих эксплуатацию на «сухом ходу» при преобладании расхода воды над производительностью колодца. При выборе оптимального места размещения оборудования допускается применять различные модели помповых агрегатов с верхним и нижним способом забора жидкости.
Преимущество колодезной схемы водоснабжения из индивидуального подземного источника перед скважинной технологией определяется способностью насосов перерабатывать более засоренную воду. Фильтрующие устройства таких помповых установок легче подвергаются чистке. Низкая производительность (дебит) колодца компенсируется увеличением внутренней емкости расширительного резервуара.
Система водоподготовки
Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.
Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.
Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.
Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмоса Источник uborka.co
Устройство ввода
Колодезная вода чаще всего закачивается через фундамент. Труба утеплена и покрыта защитным составом. Для лучшей гидроизоляции можно насыпать. В качестве гидроизоляции можно использовать глину с водой или даже пенополиуретан.
Магистраль для входа в дом может быть выполнена из ПНД. В этом случае корпус насоса соединяется с обратным клапаном с помощью хомутов и армированного шланга. На входе трубы в колодец монтируется кран, позволяющий при необходимости сливать воду.
Важно перекрыть подачу воды на входе. Для этого трубы укладываются на определенную глубину промерзания, характерную для того или иного региона
Сверху укладывается слой пенопласта. Внутрь трубы из дома можно пропустить специальный нагревательный кабель, который работает в холодное время.
Схема подачи воды из скважины в дом
Настройка реле давления
Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.
Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:
https://youtube.com/watch?v=Sm1YHwDcAvE
