Устройство автономного отопления: 3 ограничения

Обзор необходимого оборудования для автономной отопительной системы

Газ или электричество. Что лучше

своими руками начинается с изучения проекта. Все работы необходимо проводить в строгом соответствии с технической документацией. Менять на ходу способ отопления квартиры, устанавливать котел большей мощности, чем указано в проекте и увеличивать количество радиаторов, чревато неприятностями.

Поэтому решать о том, что для вас лучше — газовое отопление или электрическое, какие нагревательные приборы монтировать, надо заранее. Необходимо учитывать следующие требования:

• согласование проектной документации с энергетической компанией, осуществляющей поставку газа или электричества;
• при оборудовании газового отопления необходимо будет осуществить установку коаксиального дымохода на улицу;
• в случае с электрическим отоплением потребуется переоборудование домашней электропроводки, установка трехфазного счетчика и автоматов электрозащиты;
• квартиры, оборудованные газовыми котлами, нуждаются в установке приточно-вытяжной вентиляции;
• непосредственное подключение котла к трубопроводу, проводить пусковые работы осуществляется уполномоченным  лицом, представителем газораспределительной организации.

Как правильно подключить обогревательное оборудование, как установить котел и осуществить запуск всей системы отопления в соответствии с установленными нормами, по этим и другим вопросам лучше обратиться к специалистам.

Уместно будет напомнить, что выбор в пользу электрического отопления не даст вам преимуществ и реальной экономии. Греть квартиру напрямую электричеством —  дорогое удовольствие. Только при установке многотарифного счетчика вам удастся добиться ощутимого экономического эффекта. Нередко ограничения на работу электрического отопления накладывает установленный лимит на потребление. Перерасход электроэнергии приведет к непредвиденным расходам за свет, к ухудшению температурного режима.

Виды автономного отопления

Системы автономного отопления можно разделить на 3 основных вида:

1. Традиционная отопительная система. Жидкий теплоноситель обогревается в котле и далее посредством циркуляции он распространяется по батареям и трубам.
2. Воздушная отопительная система. Главным теплоносителем в подобной системе является воздух. Он нагревается и после этого посредством воздуховодов он попадает в помещение.
3. Прямое электрическое отопление. В этом случае теплоноситель полностью отсутствует, а в роли нагревательных элементов служат электрические конвекторы, инфракрасные приборы и другие устройства. Все эти излучатели распространяют тепло, которое производится посредством электричества.

Воздушное отопление загородного дома

Обычно при решении вопроса, что значит автономное отопление, первой системой, приходящей на ум, является традиционная. Такая система отопления пользуется наибольшей популярностью, хотя во многих странах вторые две могут составлять здоровую конкуренцию традиционной отопительной системе. Традиционная система основана на том, что тепло получается путем как естественной таки и принудительной циркуляции теплоносителя. Традиционные автономные системы отопления включают в себя следующие компоненты:

• Трубопроводы;
• Приборы для нагревания;
• Арматура запорного типа.

Принципиальная схема отопления

Особенности газового отопления в квартире

Прежде чем начинать демонтаж старой отопительной системы и приобретать составляющие новой, следует получить разрешение на установку газового котла для отопления квартиры от газовой службы, пожарного надзора и БТИ. Дело это довольно хлопотное и обратившийся может получить отказ. Поэтому только после получения всех необходимых документов следует приступать к приобретению агрегата и остальных элементов системы.

Выбор газового котла для квартиры

Сперва выбирают газовый агрегат. К моменту получения официального согласия на установку данного прибора уже определяются, какой газовый котел выбрать для отопления квартиры, так как для согласования необходимо предоставить техническую документацию на предполагаемое устройство.

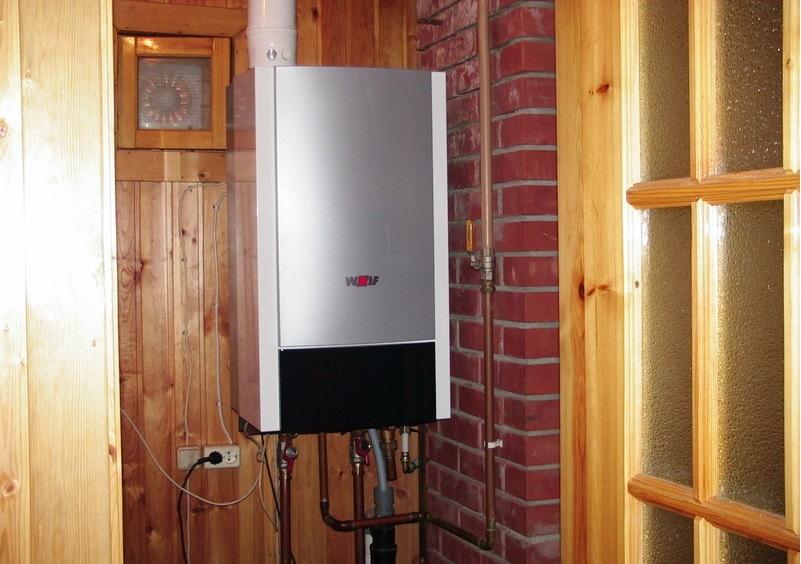

Для расположения в квартире обычно выбирают настенный агрегат с камерой сгорания закрытого типа. В зависимости от потребности в горячей воде, останавливают выбор на одноконтурном или двухконтурном устройстве

Важно также правильно рассчитать необходимую мощность агрегата в соответствии с площадью квартиры, степени утепления стен, наличия нагрева горячей воды

Если хозяин хочет подключить к агрегату дополнительные системы, например, «теплый пол», то лучше приобрести конденсационную модель. Она способна работать очень экономно при температуре теплоносителя 50-60°C и выдавать КПД=97-99%.

Важно! Если температура теплоносителя в конденсационном агрегате нагревается выше 60°C, то он уже работает с эффективностью конвекционного котла

Выбор радиаторов и труб

В разводку газового отопления можно включить как металлические, так и пластиковые трубы. Если хозяин собирается устанавливать отопительную систему своими руками, то более легким вариантом является пластиковый трубопровод. Металлические трубы сможет смонтировать только профессионал.

Существует несколько схем организации системы отопления. Самыми распространенными и наиболее подходящими для квартиры являются однотрубная и двухтрубная схемы. Первый вариант более экономный, но при засоре трубы вся система станет хуже обогревать квартиру. На двухтрубное отопление необходимо будет затратить больше материала, зато при возникновении проблемы в одной трубе, теплоноситель сможет циркулировать по второй. При однотрубном варианте идеальным является подключение по диагонали, тогда теплоноситель будет контактировать с внутренней поверхностью радиаторов.

Для однокомнатной и двухкомнатной квартир стандартной площади подойдет однотрубная система, а для жилплощади больших размеров – двухтрубная.

При монтаже системы отопления из пластика разрешается использовать только армированные полипропиленовые трубы. В отличие от обычных изделий данный материал не подвергается коррозии и расширению от воздействия высоких температур. Данные виды труб подвергаются армированию алюминиевой фольгой или стекловолокном. Благодаря этому полипропиленовые изделия выдерживают нагрев до 70-90°C.

Важно! В качестве теплоносителя при газовом отоплении выступает антифриз или вода. Выбирая радиатор, в магазинах можно встретить изделия из чугуна, стали или биметаллические (смеси стали и алюминия)

Наилучшими показателями обладают именно последние, поэтому потребители чаще останавливают свой выбор на таких батареях. В данном случае важно правильно рассчитать, сколько элементов понадобится для обогрева каждого помещения

Выбирая радиатор, в магазинах можно встретить изделия из чугуна, стали или биметаллические (смеси стали и алюминия). Наилучшими показателями обладают именно последние, поэтому потребители чаще останавливают свой выбор на таких батареях

В данном случае важно правильно рассчитать, сколько элементов понадобится для обогрева каждого помещения

Получение разрешения в зависимости от типа энергоносителя

В 2012 году вышло правительственное Постановление №307, в нем рассматривали правовой порядок подключения устройств для снабжения теплом многоквартирных домов.

Правовым распоряжением установлены требования к приборам и запрещения к установкам оборудования, не отвечающих техническим условиям.

К примеру, газовые котлы должны соответствовать требованиям:

• камера сгорания герметично закрытая;
• подача топлива автоматически отключается;
• температура носителя не превышает 90 град, с давлением до 1 МПА.

При подаче заявления на разрешение в отключении от общего теплоснабжения, указывают тип котла одноконтурный или двухконтурный. Разрешительные документы получают как на отопление, так и на горячую воду. Хозяин выбирает конструкцию котла настенную или напольную.

Владельцу квартиры предстоит обустроить помещение, которое соответствует условиям:

• комната не должна быть жилой;
• 4 кв.м. – площадь;
• 8 м – ширина входной двери;
• прорублен оконный проем, выходящий на улицу;
• оборудован дымоход;
• установлена вентиляционное сооружение.

Для электрического отопления не такие строгие требования к установке. Выполняют монтаж устройств в любом удобном месте.

Для этого оборудования не нужна отдельная вентиляция, чтобы отводить продукты сгорания, а точки питания находятся в каждой комнате.

Утверждают планировку в Энергонадзоре, сотрудники организации рассчитают дополнительные источники, выделяют силовую линию нужной мощности.

Местные теплосети, энергетические компании предоставят свой список нужной документации для подключения котла. Каждый район установил локальные требования к оборудованию и монтажу. Они прямые ответчики перед исполнительной властью и законом, если случится аварийная ситуация.

Электрическое отопление может быть с использованием:

• агрегатов, в которых обычная разводка труб, где циркулирует теплоноситель;
• прямых нагревательных приборов, электрических систем, конвекторов, обогревателей.

Когда используется теплоноситель, трубную разводку с радиаторами не трогают. Их подключают к электрическим котлам, от которых происходит нагревание теплоносителя вместо нагревательных отопительных магистралей. Подобные агрегаты работают в автоматической отопительной системе.

Теплоносители из воды или антифриза при нагреве проходят путь через:

• котел;
• контур отопления;
• радиаторы;
• остывание жидкости;
• возвращение и повторение круговорота.

О правовой возможности отключения от услуг централизованного отопление и установка автономного (индивидуального) отопления в многоквартирном доме в следующем видео:

Смотрите это видео на YouTube

11 Апр 2019      Юлия Юрьевна
    1073

Основные требования к размещению настенного отопительного прибора

Помещение, где будет располагаться настенный газовый или электрический котел, должно соответствовать определенным нормам и требованиям. Благодаря некоторым особенностям, как и самому виду топлива, более сложные условия для размещения и установки предусмотрены для газового оборудования. Соблюдение всех несложных правил позволит не только поддерживать комфортную температуру в квартире в холодное время года, но и предоставит определенную безопасность в будущем.

1. Площадь помещения должна быть не менее 4 м² при высоте потолков от 2,5 м и выше и входной двери не менее 80 см в ширину.
2. В данном помещении должно быть хотя бы одно окно, предназначенное для естественного освещения.
3. Запрещается располагать на расстоянии 30 см от настенного котла другое газовое или электрическое оборудование.
4. При установке настенного газового оборудования требуется специальная вентиляция, а непосредственно между котлом и стеной должен быть установлен несгораемый материал.

Монтаж настенного газового или электрического котла:

1. Основные отличия в установке настенного газового котла от электрического оборудования заключаются в определенных требованиях, куда входит наличие специального дымохода и системы вентиляции.
2. Для настенного электрического котла требуется только отдельное подключение к системе водоснабжения и слива.
3. Чтобы установить настенный котел обогрева, следует выбрать достаточно крепкую несущую стену в квартире.
4. Перед началом монтажных работ необходимо выбрать оптимальную высоту для расположения котла и сделать там соответствующие отметки (в этом случае рекомендуется высота 1,0-1,6 м от уровня пола), после чего следует закрепить на этом месте монтажные планки.
5. Если установка котла проводится самостоятельно, то следует неукоснительно придерживаться монтажных схем и указаний от производителя, которые содержатся в прилагаемой к оборудованию инструкции.
6. В зависимости от вида устанавливаемых труб можно применять разные способы присоединения: муфтовое, резьбовое, фланцевое. Также можно использовать обжимные фитинги и метод холодной сварки.

Настенные обогревательные котлы

1. Такие котлы просты в монтаже, с помощью крепежных деталей легко навешиваются на стену. Крепежные детали прилагаются в комплекте с оборудованием.
2. Не занимают много места, так как имеют небольшие габариты и маленький вес.
3. При небольших габаритах имеют достаточно хорошую мощность до 25 кВт, то есть способны обогреть помещение площадью до 100 м², а это четырехкомнатная квартира.
4. Выпускаются одно- и двухконтурные настенные котлы обогрева. Но для обогрева квартиры рекомендуется приобретать двухконтурный котел.

При газовом обогреве следует иметь следующее оборудование:

Схема установки газового котла парапетного типа.

1. Котел с двумя контурами, работающими на обогрев помещения и на ГВС.
2. Камера сгорания закрытого типа.
3. Насос для принудительной циркуляции топлива.
4. Наличие вентилятора, который обеспечит принудительную тягу и вывод через дымоходную трубу продуктов сгорания.
5. Обязательно наличие электронного зажигания и полной автоматики.

Установка электрического котла, который также работает по двухконтурной схеме, будет намного проще. В этом случае требуется только получить разрешение на выделение еще одной линии электропитания и согласовать врезку в общую водопроводную систему прямой и обратной труб. Исключением здесь являются электродные котлы, не имеющие ТЭНы, которые работают на подогреве только проточной воды.

Автономное отопление и возможные сложности:

в жилищной компании очень тяжело получить разрешение на индивидуальное переоборудование отопительной системы в многоквартирном доме. Такое положение вещей связано с тем, что заметно снижаются расходы на содержание, обслуживание и ремонт системы теплоснабжения. Вследствие чего деятельность самой управляющей компании становится убыточной.

Удаление воздуха из системы отопления

Бывает так, что все попытки отрегулировать температуру котла не дают желаемого результата. Происходит это, в основном, осенью, после длительного летнего простоя системы отопления.

При наступлении холодов потребитель запускает котел, он начинает работать, а радиаторы отопления нагреваются неравномерно – ближние к котлу секции хоть как-то нагреваются, а последующие становятся чуть теплыми, а то и вовсе холодными.

Произойти это может в том случае, если перед первым запуском котла в новом отопительном сезоне не был проверен уровень воды в системе отопления. Теплыми летними днями, нагреваясь от солнца, вода из системы начинает понемногу испаряться, процесс длится всё лето, и к осени уровень теплоносителя в системе может упасть ниже минимальной отметки.

После первого включения циркуляционный насос, начиная «гонять» воду по системе, загоняет часть воздуха внутрь отопления. Подталкиваемый водой он накапливается в самых верхних и наиболее удаленных от котла точках системы.

Происходит «завоздушивание» системы – пробка из скопившегося воздуха не дает теплоносителю до конца заполнить радиатор отопления.

Для решения проблемы в верхнюю часть радиатора, с дальней от котла его стороны, вворачивают кран Маевского. Устройство предназначено для удаления воздуха из радиатора отопления.

При повороте головки крана рукой или отверткой открывается непрямой сквозной ход для удаления воздуха – появляется шипение выходящего воздуха. Как только через кран начинают выделяться первые брызги воды, его закрывают.

В первые 2-3 дня работы отопления рекомендуется провести несколько таких операций с нарастающим перерывом между ними.

Как «болезнь» системы отопления завоздушивание характерно для крупных отопительных контуров из-за возможного, несанкционированного отбора горячей воды из системы отопления. Поэтому в многоквартирных домах процедура выпуска воздуха из системы отопления может понадобиться несколько раз в течение всего отопительного сезона.

Особенности водяной системы

Схема водяного отопления функционирует по методу естественной или принудительной циркуляции теплоносителя, который перетекает по замкнутому кругу. Для естественного типа характерна установка труб под небольшим наклоном. В магистрали создается гидростатический напор за счет разницы в плотности горячей и остывшей воды.

https://youtube.com/watch?v=T8E2vT5XY3A

Для принудительной циркуляции необходима установка нагревательного котла со встроенным насосом, который и создает движение теплоносителя в системе. В многоквартирных домах обычно устанавливают индивидуальную систему отопления с принудительной циркуляцией.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Кондиционер

Для обогрева квартиры первым способом нам понадобится кондиционер. Почему-то многие забывают, что кондиционер может выполнять не только свою прямую функцию — охлаждать помещение, но и действовать в полностью противоположном направлении — нагревать воздух в квартире.

В большинстве моделей достаточно просто выставить пультом управления температуру выше той, что вы наблюдаете в квартире этот момент. Кондиционер начнет автоматически гонять теплый воздух по помещению, согревая его. В отдельных случаях придется заглянуть в мануал (если в его сохранили) или поискать инструкцию к кондиционеру в интернете — вам предстоит включить специальную функцию обогрева, которая должна быть в вашем устройстве.

Выводы

Из вышесказанного следует, что полномочиями принимать решение о выборе способа оплаты отопления (в течение отопительного периода или равномерно в течение года), а также решение об изменении такого способа оплаты, обладают исключительно органы государственной власти субъектов РФ.

В случае, если решение о выборе способа оплаты отопления принято общим собранием собственников помещений или правовым актом органа местного самоуправления, такое решение не будет правомерно, поскольку им будут превышены полномочия, и, следовательно, такое решение не подлежит исполнению.

**************************************************

Дополнительная информация по теме: Формулы расчета стоимости отопления приведены в статье «Новый порядок оплаты отопления»
