5 принципов установки системы отопления с естественной циркуляцией

Из законов физики

Предположим, в радиаторах и котле температура жидкости изменяется скачками по центральным осям: верхние части содержат горячую жидкость, а в нижних находится холодная.

Горячая вода отличается меньшей плотностью, что снижает ее вес в сравнении с холодной. В результате система отопления представляет собой два сообщающихся сосуда замкнутых между собой, в которых сверху вниз перемещается жидкость.

Высокий столб, образуемый охладившейся водой с большим весом, по достижению радиаторов выталкивает столб низкий. В результате горячая жидкость подталкивается и возникает циркуляция.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

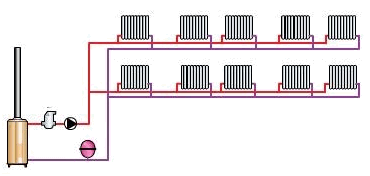

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Виды двухтрубного отопления

Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.

Схема – вертикально или горизонтально?

Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.

  1. Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.

А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.

Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.

Какая бывает разводка?

Разводка двухтрубных систем может быть следующих типов.

  1. Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
  2. В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).

Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы

При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам

Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.

Виды направления движения теплоносителя

Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.

  1. Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.

Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.

Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.

Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.

Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла

Описание системы отопления циркуляционного типа без насоса

Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.

Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.

После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.

Достоинства установки

Основными достоинствами отопительного контура гравитационного типа являются:

  • простота установки и использования;
  • высокая отдача тепла и стабильность микроклимата помещений;
  • экономичность ресурсов при условии качественного утепления строения;
  • отсутствие шума;
  • полная независимость от электричества;
  • редкие поломки и долгий срок службы при условии проведения периодических профилактических мероприятий.

Справка! Сконструировать систему отопления с естественной циркуляцией можно самостоятельно. Правильный расчёт параметров, выбор схемы контура и грамотная установка всех компонентов гарантирует срок работы конструкции до 35 лет.

Главный недостаток — конструкция может отопить частные дома площадью не более 100 м2, имеющих радиус около 30 м.

Существует ещё несколько недостатков, ограничивающих применение самотечной конструкции:

  • обязательное наличие чердака для установки расширительного бачка;
  • медленный обогрев помещений;
  • необходимость утепления контура в неотапливаемых местах для предотвращения замерзания воды в трубах.

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Скорость движения воды

Схема газового отопления частного дома

При цикличных изменениях температуры горячая вода находится в верхней части теплосети, холодная влага движется в нижних трубах. Основной побудительной силой для естественного (без принуждения от насоса) движения жидкости в контуре является циркуляционный напор, зависящий от соотношения высот расположения котла и самого нижнего радиатора. На рисунке ниже представлена графическая схема возникновения циркуляционного напора h. Параметр h имеет постоянную величину для данной схемы и не изменяется во время работы системы отопления.


Схема возникновения циркуляционного напора

Для создания оптимального напора отопительный котел устанавливается с максимальной глубиной размещения, например, в подвале. В свою очередь, расширительный бак необходимо установить повыше. Довольно часто его ставят на чердаке дома.

Скорость циркулирования воды в контуре при монтаже своими руками гравитационной отопительной системы частного дома определяется следующими факторами:

  1. Величиной циркуляционного напора. Чем он больше, тем выше скорость протекания воды в теплотрассе;
  2. Диаметрами труб отопительной разводки. Малые размеры внутреннего сечения трубы будут оказывать большее сопротивление водяному потоку, чем трубы с диаметром побольше. Для однотрубной или двухтрубной самотечных систем под разводку намеренно завышают размеры труб до Ду 32-40 мм;
  3. Материалами изготовления труб контура. У современных полипропиленовых труб сопротивление потоку в несколько раз ниже, чем у поврежденных коррозией и покрытых отложениями стальных трубопроводов;
  4. Наличием поворотов в сети теплотрассы. Идеальный вариант – прямой трубопровод;
  5. Обилием арматуры, переходников, подпорных шайб. Каждый вентиль снижает величину напора.

Процессы естественной циркуляции весьма инертны и протекают медленно. Время между растопкой котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Как рассчитать мощность батарей и котла отопления

Как рассчитать мощность радиатора

Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м 2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи .

Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов

Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:

  • одноэтажного частного дома с неутепленным чердаком – 1,5;
  • комнаты с утепленной стеной – 1,1;
  • комнаты с неутепленной стеной – 1,3;

Важно учитывать количество дверей и окон

  • Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
  • Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
  • Для больших или неутепленных окон нужно добавить по 100 Вт.

По площади

Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м 2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.

Рассмотрим на примере, как можно произвести расчеты.

  • Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м 2 .
  • 72 м 2 разделим на 10 (1 кВт на 10 м 2 ), и получим 7,2 – это мощность котла в кВт.
  • Теперь узнаем мощность батареи для помещения 2×4 м.
  • Площадь получилась 8 м 2 .
  • Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.

Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:

  1. В Южных регионах – 0,8–0,9.
  2. Для Крайнего Севера – 1,5–2.
  3. В зоне Средней полосы – 1,2–1,4.

В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:

  • 7,2×1,4=10,08.
  • Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
  • Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.

Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.

Монтаж самотечной системы

  • Как уже упоминалось, котел должен быть установлен в самой нижней точке.
  • Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
  • На стенах делается разметка расположения труб и радиаторов.
  • Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
  • От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.

Расширительный бак для системы отопления дома

  • В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
  • Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
  • В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их. не забывая про краны и терморегуляторы (если их установка предусмотрена).
  • В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.

Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.

Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.

Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:

В этом видео демонстрируется пример отопления с естественной циркуляцией:

Как вам статья?

Мне нравитсяНе нравится

Обогревательная установка с верхней разводкой

Особенность строения заключается в том, что подающая труба идёт по верхней части комнаты, а отводящая по полу. Благодаря большой разнице между давлением в первой трубе и второй, они могут быть одинакового размера. Но расширительный бак чаще всего, при такой конструкции, находиться в неотапливаемом помещении.

Минусы:

  • Неэстетичный вид помещения.
  • Большие затраты на оборудование.
  • Обогрев маленького по площади пространства.
  • Проблемное размещение бака и котла.
  • Дополнительные расходы на декор.

Выбор в пользу данной системы регулирования температурного режима делают потому, что скорость переноса топлива больше, чем у других. А так же отсутствует завоздушивание магистрали.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70 о С, пиковая – 95 о С. У изделий из особого пластика PPS рабочая температура 95 о С, пиковая – до 110 о С. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла. то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

Подойдет и медь (о медных трубах написано тут ), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

  • поднять как можно выше точку разгона;
  • не заузить трубы подачи;
  • поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

  • способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
  • места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
  • схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
  • расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
