Составляем чертежи теплиц из профильной трубы с размерами: 5 правил

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Схема чертежа теплицы из поликарбоната

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную теплицу. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

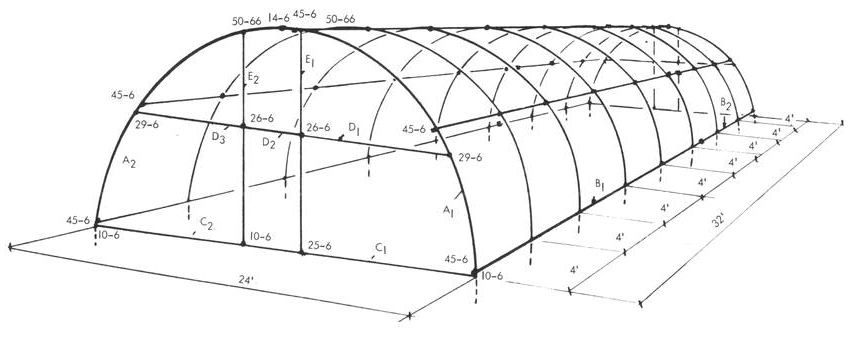

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

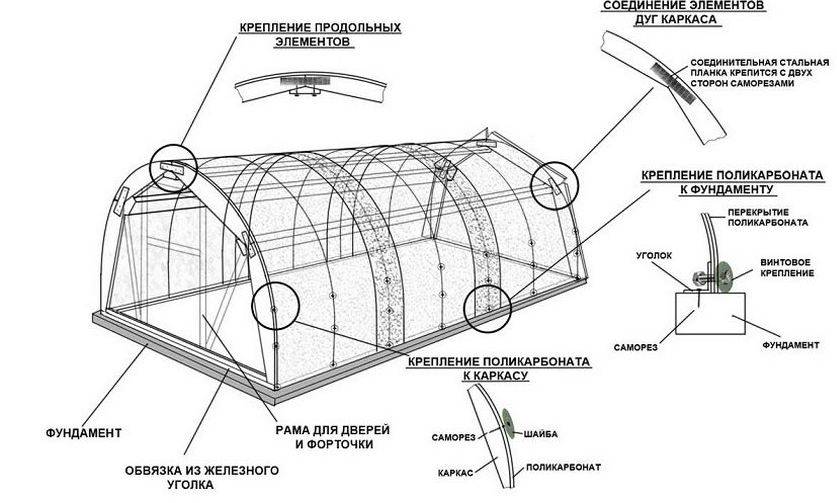

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же теплица больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

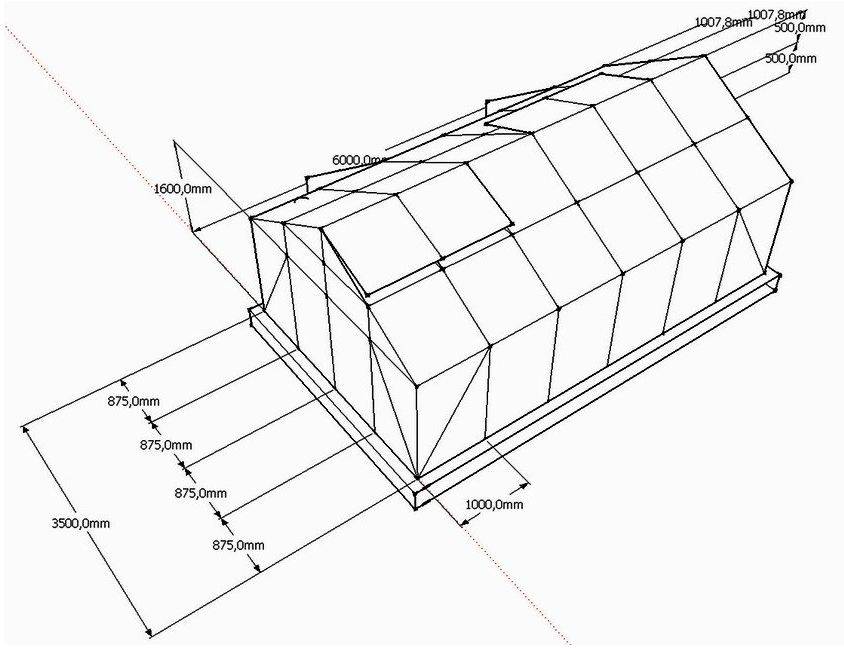

Чертеж двускатной теплицы

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

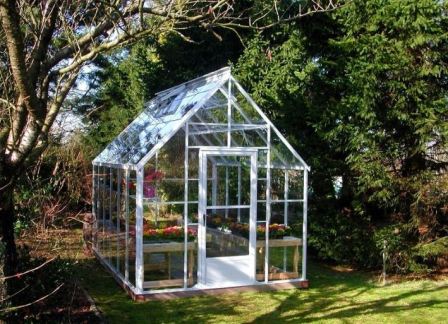

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности теплицы.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

  • Необычный дизайн;
  • Нет необходимость в большом количестве стыковочных линий;
  • Легко выполнить процедуру проветривания;
  • Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую теплицу или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

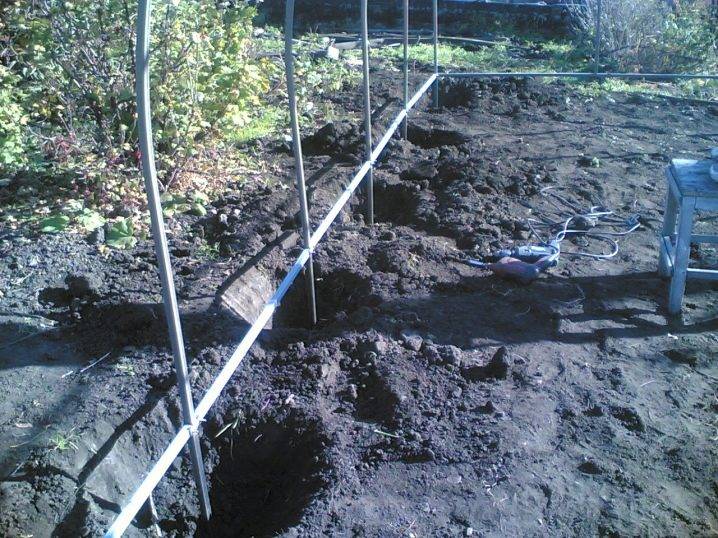

Сооружение фундамента

Составив подробный план-схему будущей теплицы, можно переходить к подготовке основы под нее. Несмотря на то что надворные постройки из профильной трубы имеют довольно легкий вес, их все равно нельзя оставлять без фундаментной основы. Это обусловлено тем, что облегченные конструкции могут сломаться под действием ветра либо вовсе могут быть похищены злоумышленниками, если не закрепить их на участке максимально надежно. Избежать перечисленных неприятных ситуаций можно, обратившись к изготовлению ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа грунта на участке.

Прежде чем приступать к обустройству фундаментной основы, очень важно грамотно подготовить под нее выделенное место. Его скрупулезно очищают абсолютно от всех загрязнений. Кроме того, нередко убирается верхний почвенный слой

После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки

Кроме того, нередко убирается верхний почвенный слой. После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки.

Рассмотрим проведение данных работ поэтапно.

  1. Сперва почву просверливают, четко придерживаясь конкретного шага. Диаметр всех дырок должен быть таким, чтобы труба в них помещалась беспрепятственно без дополнительной подгонки.
  2. Поместив опорные детали в подготовленных отверстиях, наружные промежутки надо заполнить грунтом подходящего типа. Его дополнительно понадобится уплотнить.
  3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
  4. Затем в верхней части вводят пластинку из металла. Вместо нее, допустимо использовать заранее подрезанную арматуру (таким образом, получится сцепка между каркасом и фундаментом самодельной теплицы).

Теплица с деревянным каркасом своими руками

Теплица может быть декоративным и функциональным сооружением, которое украсит ландшафтный дизайн вашего участка. Или же просто временной структурой, которая служит одной цели – обеспечить вас овощами и зеленью в холодный сезон. Видимая здесь теплица с деревянным каркасом находится где-то посередине между этими двумя типами. Прочная  конструкция с деревянным каркасом выдержит не один сезон, а покрытие из плотной полиэтиленовой пленки прослужит до двух лет. Впрочем, когда пленка начнет портиться, ее очень легко заменить. Угловые перегородки высотой 1,5 м обеспечивают достаточно места для работы на столах  обычной высоты. Стены обеспечивают много пространство для роста растений. Двери, это просто пленка, которая сворачивает в рулон над входом.

Если планируете часто входить и выходить из теплицы, можете купить или сделать своими руками сборные двери, как видите, в конструкции каркаса дверной проем с рамой предусмотрен. Чтобы обеспечить вентиляцию в жаркую погоду, сделана вентиляционная форточка с деревянным каркасом, которая надевается на один стропильный отсек и может быть легко открыта. При желании вы можете использовать для сборки каркаса, хотя шурупы для настила имеют больше смысла для такой небольшой конструкции. Ниже можете посмотреть замечательный мастер класс, если нужна инструкция, ссылка на сайт под пошаговыми фото.

Источник фото: www.blackanddecker.com/ideas-and-inspiration/projects/greenhouse-how-to

Чертеж каркаса деревянной теплицы

По представленным здесь чертежам вы можете построить каркас для небольшой теплицы 3,5 х 5 метров своими руками. Для этого проекта вам понадобятся длинные деревянные балки 4 × 4 длиной180 см. Прежде всего, у вас есть две альтернативы для основания каркаса теплицы. С одной стороны, можете вырыть ямы и установить столбы в бетоне, или построить прямоугольную раму и прикрепить к ней опоры. Тщательно подготовьте участок, следя за тем, чтобы поверхность была ровной. Кроме того, вы должны рассмотреть возможность строительства бетонного фундамента для теплицы, если планируете стационарное сооружение. Порядок строительства показан на схемах, а полное описание можно прочитать на сайте.

Источник фото: howtospecialist.com/uncategorized/small-greenhouse-plans/#more-4560

Советы по выбору строительного материала

Чаще всего для изготовления парников используется сотовый поликарбонат.

Листы сотового поликарбоната

Такие листы являются прочными и пропускают около 90% света. Материал практически не пропускает ультрафиолет. Листы могут иметь следующую структуру:

Структура сотового поликарбоната

Инструкция по тому, как правильно выбирать поликарбонат для парника:

  1. Прежде всего надо подобрать толщину листов. Параметр следует выбирать исходя из нагрузки от ветра, изгиба и числа стоек. Для уличного использования минимальная толщина материала составляет 8 мм.
  2. Листы меньшей толщины стоят дешевле, однако сэкономить не получится. В случае использования тонкого поликарбоната понадобится делать учащённый шаг обрешётки, что влечет за собой дополнительные расходы.

Для разных целей следует применять материал различной толщины:

  • листы 4 мм используются для сооружения навесов и небольших парников;
  • поликарбонат толщиной 6 мм можно использовать для изготовления маленьких теплиц;
  • толщина 8 мм подойдёт для среднеразмерных парников;
  • с помощью листов 10 мм можно выполнить сплошную обработку крупных вертикальных оснований;
  • материал толщиной 16 мм позволяет обрабатывать крыши над крупными пролётами, используется в больших комплексах.

В процессе выбора стоит учитывать, что оптимальная плотность для установки парника составляет 800 гр/м2. Плотность — это вес материала на 1 м2 листа. Значение влияет на прочность. Его можно проанализировать и путём визуального осмотра: если материал упакован, то он должен размещаться ровно, при этом на листах не должно быть волн или изгибов. Если стопа деформирована, то материал лучше не использовать.

Перед покупкой нужно изучить надписи на плёнке. Часто под маркой мировых изготовителей продавцы предлагают облегчённый и бюджетный поликарбонат. Маркировка должна быть соответствующей.

Рекомендации, которые помогут приобрести качественный материал:

В продаже можно найти много некачественного поликарбоната. Рекомендуется отдавать предпочтение маркам известных брендов.
Облегчённый поликарбонат можно использовать в странах с тёплым климатом

Материал с трудом выдерживает температурные перепады и имеет небольшой срок службы.
Стоит обратить внимание на производственные стандарты. Если на упаковке написано, что материал имеет толщину 4 мм, а по факту толщина 3,5 мм, то не следует покупать такое изделие.
Вес обыкновенных листов составляет 10 кг.
Качественные листы имеют обозначения на основании, которые свидетельствуют о нанесении специальной плёнки для защиты от солнечных лучей.

При изгибе качественный материал не должен трескаться.

Специалисты советуют проверять документы на поликарбонат. Упаковка должна быть качественной. Листы размещаются в полиэтиленовой плёнке. На полиэтилене не должно быть неровностей.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

  • Фундамент.
  • Вертикальные стойки.
  • Крыша конструкции.
  • Верхняя обвязка.
  • Форточки и дверь.
  • Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

  1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
  2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
  3. Сверху стоек нужно зафиксировать обводку.
  4. Сделать замеры и отрезать детали для вертикальных столбов.
  5. Поперечными перекладинами соединить и зафиксировать все стойки.
  6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

  • Отрезать материал нужной длины.
  • Сделать напилы.
  • Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

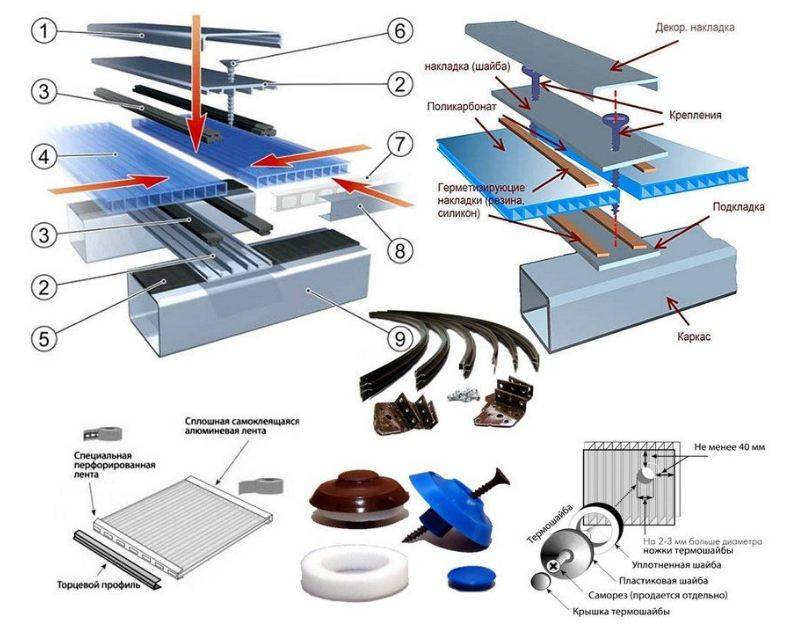

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

  • Лицевой стороной является та, на которую нанесена защитная пленка.
  • Крепить листы нужно саморезами с резиновой шляпкой.
  • Между собой листы соединяются металлическими пластинаками.
  • Стыки обрабатываются герметиком.
  • После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

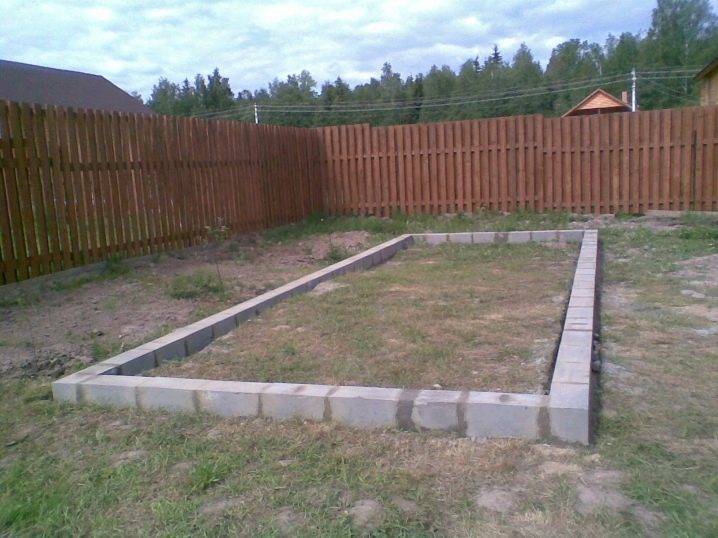

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом. При помощи перемычек последовательно привариваются остальные арки

Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки

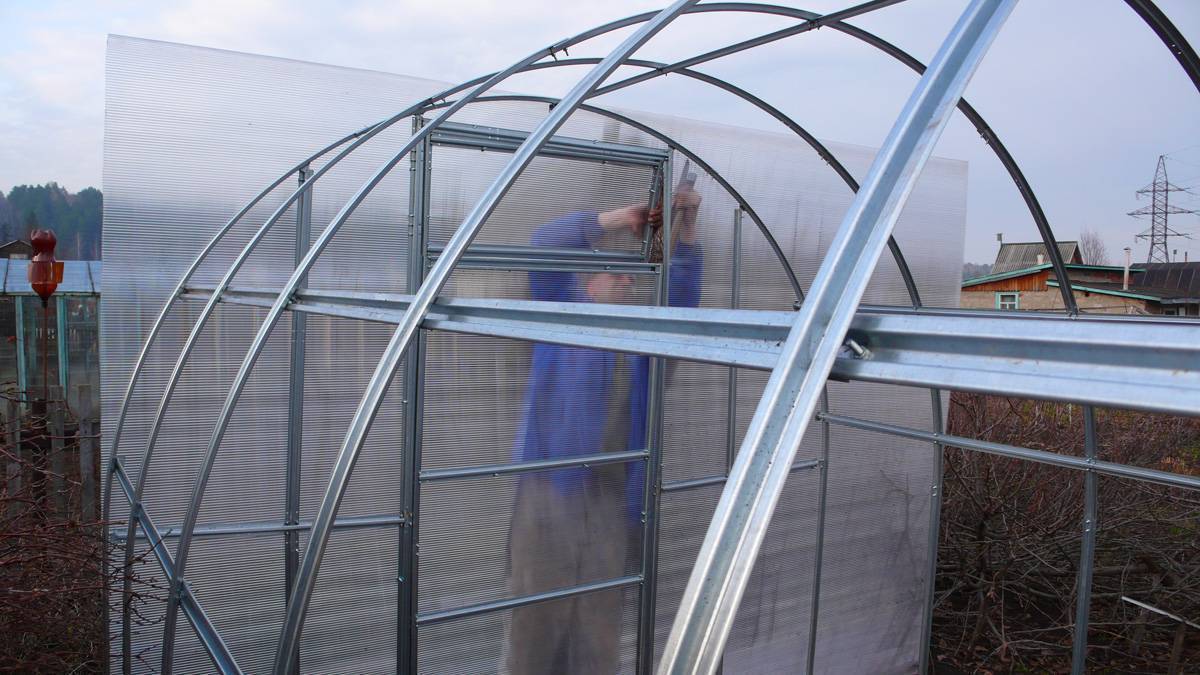

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Усиление каркаса из профильной трубы

Сегодня рынок предлагает квадратные профильные трубы, на поверхность которых нанесен полимер. Такая порошковая покраска обеспечивает дополнительную защиту, но стоимость готового изделия увеличивается примерно на 20%. Между тем ни одно подобное покрытие не способно придать теплице дополнительную прочность, необходимую в тех ситуациях, когда возникают сильные нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы требуется наличие подпорок, устанавливаемых под конек и боковые стенки. Монтаж таких элементов производится как внутри теплицы, так и снаружи. Если укрывной материал не демонтируется на период холодов, то можно обойтись деревянными подпорками, чтобы исключить разрушение конструкции теплицы.

Виды самодельных теплиц

Распространение получили два вида самодельных теплиц:

  • арочные – приобрели популярность с возникновением поликарбонатного покрытия;
  • прямоугольные или стрельчатые – классический вариант с двускатной крышей;
  • односкатные – отличаются от двускатной формой крыши, большого распространения не получили, чаще используются как небольшой парник для выращивания рассады.

Арочные конструкции для самостоятельного строительства представляют некоторую сложность, поскольку профиль опорных стоек необходимо одинаково и равномерно согнуть, что проблематично сделать в одиночку без специальных приспособлений. Теплица домиком проще в исполнении, но требует большего количества сварных соединений в процессе изготовления.

Существует еще один, менее популярный, но возможный вид теплиц – тоннельные прямоугольные. У таких сооружений крыша почти плоская, с небольшим уклоном для стекания атмосферных осадков. Такая конструкция выгодна в южных районах, для круглогодичного выращивания овощей. На ее строительство затрачивается меньше материала. В северных климатических зонах плоскую крышу продавит снег.

Рекомендуем ознакомиться: Какое очистительное средство выбрать для устранения засоров канализационной системы

Создание теплицы из профильной трубы: выбор труб и чертеж

Для того, чтобы добиться оптимальной себестоимости теплицы, построенной своими руками, следует точно определиться с количеством нужного материала. Каркас теплицы лучше всего строить из профильной трубы с ребрами с размерами 40 х 20 мм или с квадратным сечением 40 х 40 мм. Используются профили с толщинами стенок не менее 2 мм. Исключением могут быть профильные трубы для горизонтальной стяжки, толщина их стенок будет составлять 1-1,5 мм.

Теплица, имеющая каркас из профильных труб, обычно бывает следующих конфигураций:

  • выполненная в виде пристройки к частному дому с ассиметричной овальной или односкатной кровлей;
  • парник в виде домика с двухскатной крышей;
  • теплица, построенная по принципу арочной конструкции.

Стальной профильный прокат реализуется с мерной длиной в 6,05 м. Этот факт следует учитывать, чтобы уменьшить количество отрезков труб.

Исходя из выпускаемых размеров, целесообразнее всего строить теплицу своими руками с длиной 3 м, 4 м, 6 м или 12 м. Ширина постройки при этом будет составлять, соответственно, 2 м, 3 м, 4 м или 6 м. Наиболее удобным размером с учетом наличия двух параллельных грядок в теплице будет 3 – 6х3 м, с размещением трех грядок – 3 – 12х4 – 6 м. Самым востребованным стандартом в частном строительстве считается пропорция 3х6 м.

Высота теплицы рассчитывается из индивидуальных данных. Обычно в основу высоты идет человеческий рост + 30-40 см. Итого, наименьшим вариантом для самодельной теплицы из профильной трубы будет 1,9 м, наибольшим – 2,4-2,5 м.

Размеры и форма теплицы выбираются исходя из назначения этой конструкции и количества растений, которые будут в ней выращиваться

Высота теплицы также может варьироваться из расчета используемой обшивки. Если применяется пленочная обшивка, вопрос экономичности отпадает. Если в качестве обшивочного материала были выбраны листы поликарбоната, то следует рассчитать высоту так, чтобы одного поликарбонатного листа хватило на обшивку, т.е., не пришлось срезать лишний пластик или дотачивать узкие листы. Сотовый поликарбонат выпускается листами с длиной 6 м, и, используя формулу длины окружности L = π*D, можно обнаружить следующее:

Планируется постройка теплицы высотой 2 м, длина окружности будет: L = 3,14 х 4 = 12,56. Половина длины: 12,56 : 2 = 6,28.

Выходит, что обшить теплицу одним листом поликарбоната не выйдет, понадобится узкая полоса пластика шириной в 28 см. Это не рационально, поэтому лучше указать в чертеже высоту теплицы из профильной трубы до 1,9 м.

Изготовление крыши арочной формы для теплицы

Верхняя часть теплицы, выполненная в виде арки, выглядит более привлекательно, но для придания профилированной трубе закругленной формы необходимо освоить технологию по ее изгибу. Чтобы согнуть трубу существует два способа: холодный и горячий. В обоих вариантах следует применять наполнитель в виде песка, плотно засыпанный внутрь трубы для предотвращения утраты ею формы своего сечения или разрыва по шву. Без наполнителя разрешается изгибать тонкостенный профиль с малым сечением.

Арочная крыша для теплицы

Сначала рекомендуется изготовить шаблон, то есть лекало, с которым будет сверяться изгибаемая заготовка. Его можно сделать из обычной проволоки, отрезав кусок необходимой длины и изогнув до нужного радиуса.

Холодный способ заключается в использовании трубогиба, обеспечивающий точное и равномерное сгибание трубы до желаемого результата.

Горячий способ потребует накаливания металла докрасна и его последующего изгибания. Лучше производить данную процедуру вдвоем. Для достижения высокого качества нужно иметь упор круглой формы, например, металлическую емкость большого диаметра. На ней мелом делается отметка, к которой прикладывается центр заготовленного шаблона, а его края обозначаются забитыми в землю колышками. Профиль в месте изгиба раскаляется с помощью газовой горелки (или иным способом), после чего прислоняется центром к отметке на емкости и одним движением изгибается до касания краями колышков.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

  1. Собирать нужно начинать с задней торцевой стенки.
  2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

  1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
  2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
  3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
  4. После скрепить коньком верхушку крыши.
  5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Расчет теплицы 3 н. Расчет теплицы — онлайн-калькулятор расчета теплиц из поликарбоната

Хотите сделать расчет теплицы? Воспользуйтесь нашими удобными онлайн-калькуляторами. Представленные калькуляторы помогут сделать расчет теплицы. С их помощью, вы сможете рассчитать необходимые материалы для прямоугольных и полукруглых теплиц.

Калькулятор расчета теплицы очень удобный инструмент для тех, кто строит теплицу на даче или загородном участке. С помощью онлайн-калькулятора можно рассчитать необходимые материалы для строительства теплицы. Он поможет сделать расчет теплицы из стекла и расчет теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн.

ВНИМАНИЕ! Онлайн-калькулятор расчета полукруглой теплицы переехал на новую страницу, так-как вызывал сбой в роботе первого калькулятора. Расчет теплицы — онлайн-калькулятор расчета полукруглой теплицы>>>. Обратите внимание

Обратите внимание

Удобными онлайн-калькулятор, чтобы сделать расчет теплицы. Представленный калькулятор поможет рассчитать необходимые материалы для полукруглой теплицы.  Онлайн-калькулятор расчета необходимых материалов для сооружения полукруглой теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн

Полукруглые теплицы из поликарбоната получили широкое распространение среди садоводов-огородников. Теплица из поликарбоната хорошо себя зарекомендовала быстроты сборки и установки, но при этом имеют сложность в проветривании, из-за покатой крыши сложнее сделать открывающиеся окна (форточки). Таким образом, целесообразнее делать два входа в теплицу для лучшего проветривания.

Установку полукруглой теплицы из поликарбоната лучше всего осуществлять на неглубокий ленточный фундамент (30-50 см).

Формулы расчета полукруглой теплицы

Площадь полукруглой теплицы (м2) = X/1000*Z/1000; Периметр полукруглой теплицы (м) = X/1000*2+Z/1000*2; Объем полукруглой теплицы (м3) = X/1000*Z/1000*(Y/1000-(X/1000)/2)+((3.14*X/1000/2*Z/1000/2)/2)*Z/1000; Площадь крыши и боковых стен (м2) = ((Y/1000-(X/1000)/2)*2+3.

14*X/1000)*(Z/1000); Площадь фасадов (м2) = (X/1000*(Y/1000-(X/1000)/2)+(3.14*X/1000/2*X/1000/2)/2)*2 Полная площадь остекления (м2) = Площадь фасадов + Площадь крыши и боковых стен Длина дуг (м): (Y/1000-(X/1000)/2)*2+3.

14*X/1000 Общая длина материалов каркаса (м) = √(Полная площадь остекления)*(√(E*D*2+A*D*2))*2

где,

  • Ширина (мм.) — X;
  • Длина (мм.) — Z;
  • Высота (мм.) — Y;
  • Секций по фасаду — A;
  • Секций стен — E;
  • Ячеек в секциях — D;

Конструкция полукруглой теплицы с обшивкой из сотового поликарбоната получается значительно легче, долговечнее и прочнее, даже в сравнении со стеклянным покрытием, не говоря о плёнке. Лист материала из поликарбоната, благодаря своей структуре, удерживает тепло лучше, чем полиэтиленовая плёнка или одинарное стекло.

Теплицы, теплица, дача, расчет теплицы, калькулятор расчета теплицы, калькулятор для теплицы, онлайн калькулятор теплиц, калькулятор теплицы из поликарбоната, теплица расчет, онлайн калькулятор теплицы из поликарбоната, онлайн калькулятор теплицы из стекла, теплица калькулятор.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
