Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»
Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.
Типовый проект «Скворечника» с размерными параметрами:
| Элемент конструкции | Размер, м |
| Задняя стенка (высота) | 2 |
| Ширина | 1 |
| Передняя стенка (высота) | 2,3 |
| Площадь основания | 1х1 |
При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.
Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка
Материалы для строительства «Скворечника»
Для проведения работ позаботьтесь о наличии:
- рубероида — в количестве 2 м?;
- бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
- дверного блока (2000х900 мм);
- песка;
- вагонки (40 шт., 87х3000 мм);
- обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
- профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
- деревянного бруса (1 шт., 50х50х600);
- комплектующих к двери (шпингалета, петель, ручки);
- крепежных элементов (саморезов, гвоздей);
- материала для финишного покрытия (лакирующего или красящего состава).
Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса
В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).
Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»
Инструкция к строительству «Скворечника» (пошаговое руководство):
организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;
Туалет «Скворечник», фото 2: устройство технологического отверстия в полу
- строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
- монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
- строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.
Туалет «Скворечник», фото 3: обшивка внешних стен конструкции
Заключительные работы по созданию «Скворечника»
К заключительным работам относятся следующие этапы:
- формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
- монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
- обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
- нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.
Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли
При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.
Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.
Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
Самостоятельное обустройство
Определившись с тем, какой туалет сделать на даче, необходимо рассчитать его размеры. Сделать это достаточно просто. Так, для семьи из 2-3 человек подойдет выгребная яма объемом 1,5 м3. Что касается параметров кабинки, то в основном ориентируются на собственные предпочтения и антропометрические данные членов семьи.
Стандартные размеры кабинки для туалета на даче:
- Высота — 220 см;
- Ширина — 150 см;
- Глубина — 100 см
Этот вариант дачного туалета рассчитан на людей средней комплекции. На практике допускается корректировка в любую сторону, в зависимости от потребностей. Ограничения в данном вопросе отсутствуют. Материалом изготовления кабинки чаще всего выступает древесина, которую найти на даче довольно просто. Другими популярными вариантами являются плиты ДВП, ГВЛ, плоский шифер, кирпич, металлопрофиль, пластик и т.д. Крышу туалетной кабинки удобнее всего накрыть листом шифера. К бюджетным вариантам относится также мягкая кровля из наплавляемых материалов. Также можно использовать любой прочный непромокаемый лист, укладываемый на предварительно обустроенную обрешетку.
Технология обустройства выгребной ямы:
Определившись с точкой размещения клозета, приступают к выкапыванию шахты. Землю необходимо выбирать на 30-40 см больше, чем указано в чертежной документации.
Дно готового котлована покрывают жидкой глиной. Толщина этого слоя –20-30 см. После застыванию глину нужно утрамбовать. Таким образом создается барьер на пути проникновения отходов в почву
Очень важно при укладке этого пласта избежать пропусков.
Дно и стены ямы необходимо укрепить. Для этого используется бутовая или кирпичная кладка, обшивка из пропитанных смолой досок и т.п
Необходимо добиться полной герметизации стенок: влага не должна попадать ни внутрь, ни наружу ямы. Для улучшения гидроизоляции иногда используют дополнительную штукатурку стенок или гидрофобную пропитку. Необходимо выбирать материалы, для которых не страшна агрессивная среда.
Для заполнения зазора между сооруженными стенками и почвой используют размоченную глину. Снаружи для усиления гидроизоляции обустраивается глиняный замок.
Готовую яму необходимо перекрыть настилом из досок толщиной от 40 мм. Настил оснащают парой отверстий: под люк и под седалище. Через люк будет происходить выкачивание накопившихся стоков: чтобы запах не выходил наружу, крышку рекомендуется сделать двойной.
Завершает обустройство выгребной ямы установка вентиляционной трубы.
Порядок сооружения деревянной кабинки:
- Выбор конструкции. Самый распространенный вариант – небольшое сооружение прямоугольной формы с односкатной крышей. На его изготовление уходит не так много времени и материалов.
- Сооружение пола. Площадку необходимо обустроить таким образом, чтобы она оказалась поднятой над уровнем земли. Для этого по углам устанавливаются опоры. Для заглубления ниже уровня промерзания почвы причин нет: достаточно, если глубина ямок будет на 20-30 см ниже плодородного слоя. Сооружать столбцов удобнее всего посредством кирпичной или бутовой кладки. Можно использовать готовые бетонные изделия. Бывают случаи, когда зимнее пучение провоцирует некоторое приподнимание кабинки, однако никакой опасности это не несет.
- Укладка настила на готовые опоры. Чаще всего для этого используется древесина, предварительно обработанная защитной грунтовкой. Это позволяет уберечь материал от воздействий агрессивных стоков и атмосферных факторов.
- Монтаж вертикальных стоек. Для этого подходит брус диаметром 100 мм. Высоту подбирают, исходя из роста членов семьи. Не рекомендуется делать стойки ниже, чем 220 см. Чтобы крыша получилась с уклоном, передние опоры должны быть длиннее на 10-15 см. Для фиксации стоек к деревянной платформе применяют металлические пластины или деревянные упоры. В качестве крепежного материала подходят длинные гвозди или саморезы.
- Обустройство верхней обвязки. Для этого также используется брус.
- Сооружение дверного проема. Раму для дверей изготовляют из брусков сечением 50х100 мм. Ширина подбирается с ориентиром на ширину дверного полотна.
- Укрепление кабины. В местностях с сильными ветрами деревянный домик усиливается дополнительными укосинами между вертикальными опорами
- Обшивка каркаса. Ее сооружают из досок, ДСП или плотной пленки.
- Сооружение обрешетки под кровлю. Учитывая небольшую площадь домика, лучше использовать сплошной каркас из досок. Можно просто уложить лист фанеры или ДВП.
- Укладка кровли. Подойдет кусок шифера, профильный лист или рулон битумного материала.
- Установка двери. Для защиты от влаги их красят или обшивают плотной пленкой.
Подготовка ямы для туалетной конструкции
Чтобы установить унитаз и обеспечить качественную работу устройства, нельзя просто сформировать яму и соорудить над ней помост.
Стенки ее могут обрушиться в любой момент, а из ямы будут исходить зловония.
Яму укрепляют, выкладывая вдоль стен шлакоблоки либо кирпичи, отверстие засыпают с помощью торфа.
Торф устранит запахи нечистот и поможет в переработке фекальных масс в компост.
Устройство уличного туалета. Конструкция под туалет имеет две основные части:
1.верхняя представляет собой специальное сиденье либо пьедестал. Через данный элемент устройства нечистоты попадают в яму.
2.нижняя представляет собой выгребную яму с торфом. Яма должна иметь закрытый тип, чтобы исключить попадание фекалий в почву и ее заражение.
Параметры конструкции туалета полностью зависят от желания и предпочтения хозяев. Ширина и глубина устройства может различаться.
Рекомендуют ориентироваться на стандартные размеры: глубина котлована должна ровняться минимум одному метру, а сиденье туалета должно возвышаться минимум на сорок сантиметров.
Уличный туалет очень просто оборудовать своими руками. Очень сложно допустить ошибки во время монтажных работ.
Особенности монтажных работ по установке туалета, работающего с помощью торфа.
Часто на участке дачи применяют биотуалет, работающий на торфе. Его можно переносить либо установить стационарно.
Фекальные массы перерабатываются в удобрение с помощью биологических веществ, например, торфа либо опилок совместно с торфом.
Биотуалет состоит из:
-верхней емкости, к которой находится торф с механизмом, его распределяющим.
-нижней емкости, размером от сорока четырех до двухсот тридцати литров, в которой разлагаются нечистоты. На этот резервуар устанавливают унитаз, имеющий крышку.
-трубы для вентиляции, через которую выводятся запахи.
Туалет работает, потому что в нем задействованы биологические процессы переработки органических отходов. Фекалии смешиваются с торфом и образуют среду обитания для бактерий, помогающие образовывать из них отходы с твердыми частицами, с жидкостью, также газы.
Особенности конструкции из пластика.
Пластиковая модель очень экономит время при установке унитаза. Ее изготавливают из качественного ПВХ, унитаз считается легким, недорогим, долговечным устройством.
Для начала нужно определить, какую модель выбрать. На рынке существуют варианты разных производителей. К примеру, марки Roca, марки Cersanit, производства Jika, Славии или Коломбо».
Уличный пластиковый туалет не нуждается в установке колена.
Лучше выбирать прямую конструкцию, чтобы фекалии напрямую попадали в яму.
Установка унитаза, имеющего вид бочки, может вызвать небольшие затруднения.
Во время работ потребуются такие материалы, как:
1.оцинкованный лист, либо из нержавейки. Его укладывают между унитазным отверстием в форме овала и входом бочки в виде круга.
2.доски для обустройства напольного покрытия.
мастика для заделывания щелей между элементами от проникновения влаги.
Как установить пластиковый унитаз.
Самым распространенным и простым для монтажа является унитаз из пластика в форме ведра.
Конструкция выдерживает вес около ста пятидесяти килограмм. Сверху устанавливается стульчак из пластика.
Под унитаз подготавливают яму для отходов нужного размера.
При использовании для отходов бочки, которую вкапывают в землю, могут возникнуть проблемы, потому что диаметр круглой горловины бочки не совпадает с овальным отверстием унитаза.
Необходимо вкопать в землю бочку по горлышко. Далее для соединения унитаза с бочкой применяют оцинкованный лист. Его сворачивают в форме воронки так, чтобы конус снизу совпадал по размеру с отверстием бочки, а сверху с выходом в унитаз.
Сверху конус разрезают в форме ромашки, прикрепляют к напольному покрытию с помощью саморезов.
Соединения унитаза с полом смазывают для герметизации с помощью мастики либо силикона.
Как правило, унитаз прикрепляют к черновой отделке пола, затем сверху застилают красивым покрытием.
Биотуалет выгодно устанавливать там, где невозможно обустроить выгребную яму, потому что уровень подземных вод находится высоко.
Некоторые модели не имеют отверстия, чтобы крепить их к полу. Это делают с помощью уголков из оцинковки, прикрепляя изделие к напольному покрытию.
Sanita Формат эконом
Фото: https://beru.ru
Продуманный дизайн унитаза понравится тем, кто выбирает практичные и функциональные решения. Изготовлена модель из глазурованного фарфора, на его идеально гладкой поверхности не создается условий для развития патогенной микрофлоры. Однократный смыв в виде воронки-водоворота полностью удаляет все загрязнения, помогая поддерживать чашу в идеальной чистоте. Специальный выступ предотвращает негигиеничное разбрызгивание. Сиденье с крышкой из полипропилена выдерживает высокие нагрузки и рассчитано на длительную эксплуатацию.
Sanita Формат эконом
Как изготовить сиденье для дачного туалета своими руками?
Большинство дачников задается вопросом, как сделать подиум для туалета на даче своими руками? Обычная дырка в полу не устраивает, хочется больше комфорта и удобства, поэтому подиум является наиболее приемлемым выходом из этой ситуации.
Подиум для стульчака можно изготовить из бруса
Сделать такое приспособление своими руками может каждый человек, имеющий небольшие базовые знания и инструменты.
По принципу сборки конструкции подиумов могут быть:
- Прямоугольные.
- Угловые.

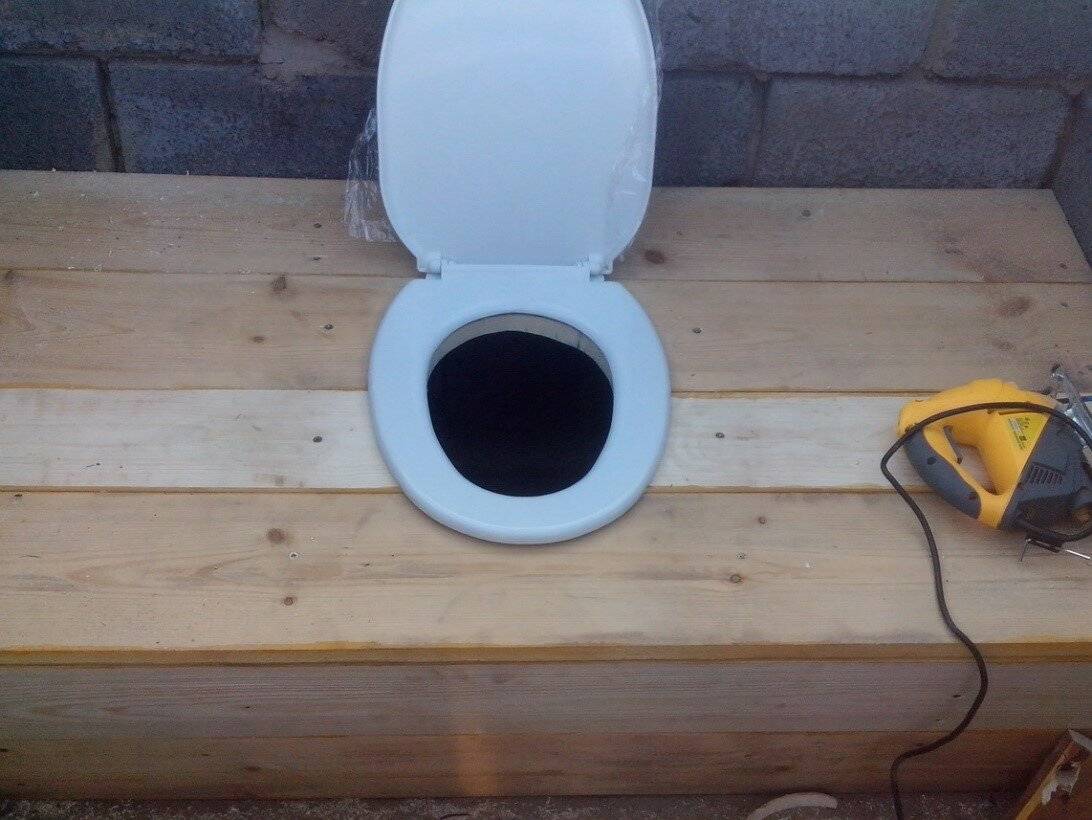

Прямоугольный подиум
Если выбор сделан в пользу прямоугольной деревянной конструкции, тогда нужно подготовить отверстие под нее. Ее высота должна быть не меньше 40 см.
Варианты дачного туалета без подиума со сьемным стульчаком
Необходимо учитывать, что сидушка должна занимать всю ширину туалета, а свободные места, образовавшиеся по бокам резервуара, обычно используют для средств по уходу за таким унитазом или для туалетной бумаги. Размер отверстия подбирается исходя из размеров сидушки, которую будете устанавливать сверху конструкции.
Необходимо помнить, что сидушка в уличных туалетах должна быть съемная, тогда у вас будет всегда открытый доступ к очистке ямы.
Чтобы правильно сделать прямоугольный подиум для туалета на даче своими руками необходимо следовать такому плану:
- Изготовить каркас прямоугольной формы из деревянных брусьев или металлических профилей.
- Обшить готовый каркас деревянными досками или другими материалами (оцинковкой, пластиком, пенопластом) и окрасить такую конструкцию, чтобы придать ей более презентабельный вид.
- На подиуме сделать разметку под отверстие и вырезать его при помощи электролобзика.
- Если туалет не снабжен выгребной ямой, то под деревянный подиум устанавливают емкость для сбора отходов, объемом 20-40 литров.
- Установить откидную крышку.
- Готовый подиум нужно обработать водоотталкивающим составом, это могут быть лак или пропитка для дерева.
Если такая конструкция будет использоваться и в зимний период, то вместо дерева можно взять в качестве обшивки пенопласт.

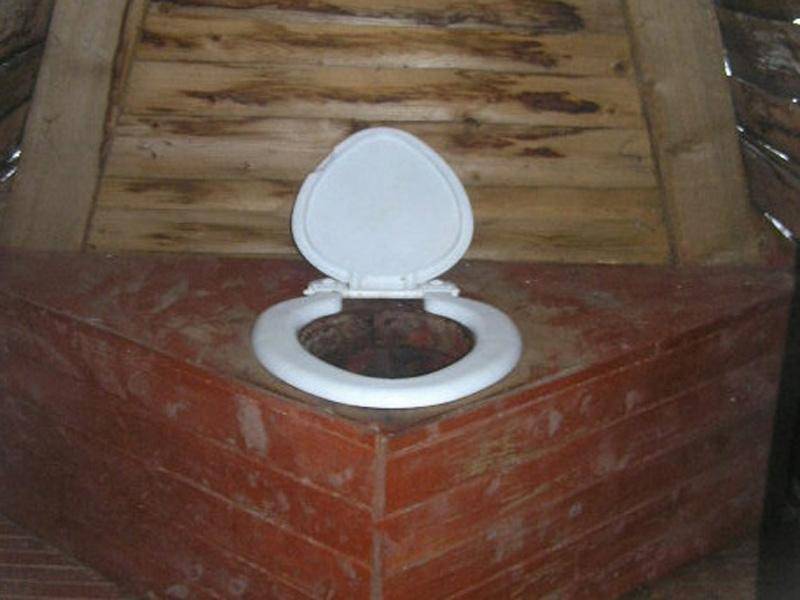

Угловой подиум
Треугольный угловой подиум для туалета
Чтобы сделать угловой подиум для туалета на даче своими руками, нужно придерживаться таких действий:
Изготовить треугольный каркас из деревянных брусьев.
Остальные действия полностью совпадают с установкой прямоугольного подиума.
Оцинкованная конструкция
Туалет из оцинкованного металла
Металлические конструкции установить достаточно легко своими руками. В качестве материала используется оцинкованная сталь. Такой стульчак выглядит в форме цилиндра. Нижняя и верхняя часть имеет припуски для крепления. Для этого на них делают небольшие надрезы, на расстоянии 5 см.
Получившиеся надрезы загибают наружу цилиндра. Нижние лепестки «ромашки» нужно закрепить к полу при помощи саморезов. К верхним лепесткам крепят лист фанеры, толщиной 1 см, в котором вырезается отверстие нужного размера. Сверху крепят пластиковый стульчак с крышкой.
Для более презентабельного вида металлическую конструкцию оформляют каркасом и обшивают любым подручным материалом.В передней стенке каркаса можно установить дверку, за которой хранить средства для туалета и бумагу.
Лавка со стульчаком
Этот вариант можно изготовить своими руками, если его продумать во время монтажа пола туалета. При его оборудовании 2/3 застилается доской, а остальная часть укрепляется по периметру. После того, как строительство туалета было завершено, над открытой частью пола сооружают каркас из дерева или металла, и обшивают любым материалом.
Обшивка лавки стульчака кругляком
Сверху подготавливают отверстие нужного диаметра и устанавливают в него пластиковый стульчак.
Чтобы стенки короба не пачкались, в дырку можно установить пластиковое ведро с обрезанным дном.
Как выполнить монтаж унитаза из дерева
Самым популярным сиденьем из дерева считается широкая деревянная ступенька. Создать ее совсем не сложно.
Особенности установки:
1.Пол устилается досками на пятьдесят процентов.
2.На середине туалета отмеряют высоту в сорок сантиметров и прикрепляют поперечную балку.
3.Происходит заделка вертикального отверстия между перекладиной с полом, далее покрывают досками верх устройства.
4.Сверху вырезают отверстие в форме овала, которое по размеру подходит под стандартный стульчак из пластика.
Рекомендуют данную конструкцию оснастить вентиляционной трубой, выведенной над ямой вверх до трех метров. Это позволит уменьшить запахи в помещении туалета.
Внимание! Чтобы повысить долговечность материалов, все элементы конструкции обрабатывают специальными растворами. Устройство оцинкованного унитаза
Устройство оцинкованного унитаза.
Часто можно встретить конструкцию унитаза, выполненную при помощи оцинкованной стали.
Материал отличается гибкостью, доступностью, легкостью монтажных работ.
Унитаз выполнен в форме цилиндра, который имеет припуски для крепления снизу и сверху конструкции.
Для унитаза подбирают трубу, нужного размера, как правило, высотой не менее сорока сантиметров, и диаметром около тридцати сантиметров. Надрезают припуски, оставляя шаг между надсечками в пять сантиметров. Далее загибают концы так, чтобы получилась ромашка.
Нижние надрезы крепят на пол с помощью саморезов, на верхние надрезы монтируют фанерный лист, шириной более 8 сантиметров. У основания подбирают размер, наверх устанавливают сиденье на клепки. Готово изделие крепят на септик.
Чтобы туалет на улице имел эстетичный вид, вокруг устройства унитаза сооружают каркас, обшивая его с помощью досок либо фанеры.
Унитаз данного типа не имеет привлекательный вид, зато для его оборудования в каждом доме найдутся необходимые материалы.

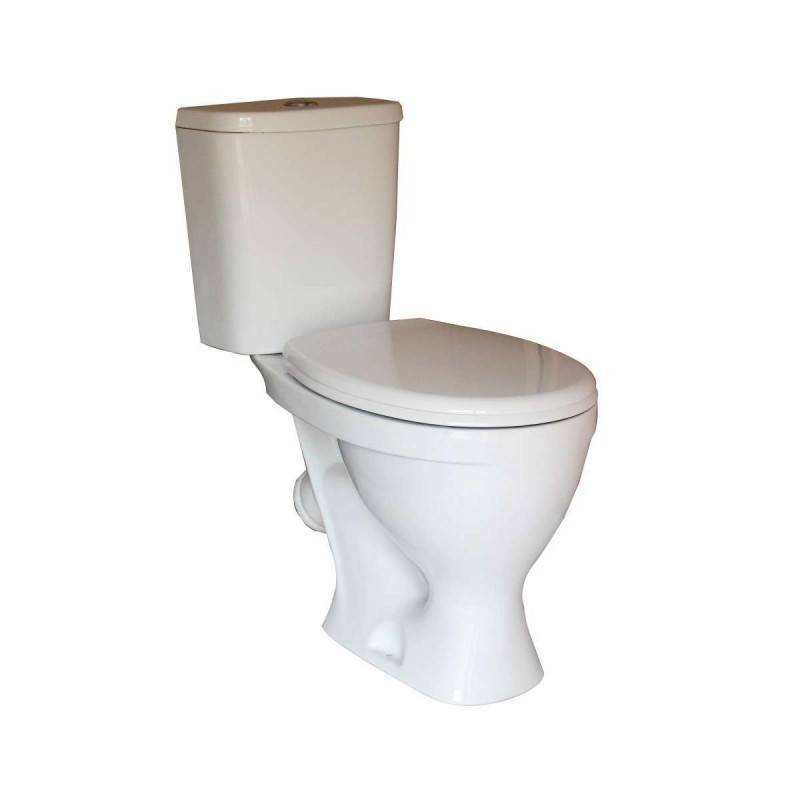

Стоит ли оборудовать унитаз на улице из фаянса.
Данный тип унитаза не рекомендуют устанавливать на даче, потому что он имеет значительный вес. Основание под него, выполненное из дерева, может не выдержать нагрузку. Для установки фаянсового изделия подготавливают перекрытие из железобетона.
К тому же стоит данное устройство гораздо дороже унитазов из других материалов.
Самостоятельное изготовление унитаза для дачи
Несмотря на большой выбор готовой продукции в магазинах, некоторые дачники в целях экономии предпочитают сооружение практичных и бюджетных конструкций своими руками. Для этого используются различные материалы (дерево, фанера, старые мебельные предметы, металл). Потратив немного сил и свободного времени, можно соорудить оригинальную и практичную конструкцию своими руками, не потратив на обустройство туалета лишних денег.
Унитаз из дерева
Чаще всего дачники отдают предпочтение изготовлению дачного деревянного унитаза. Если речь идет о лавке со стульчаком, то процесс его сооружения выглядит следующим образом:
- Пол сортира застилается досками на 2/3, а в остальном месте по всему периметру делается усиление основания.
- Далее под открытым участком пола сооружается деревянный каркас, который обшивается досками.
- Сверху вырезается круглое отверстие и к нему прикручивается стульчак (обычно пластиковый).
Унитаз из оцинковки
Самостоятельно соорудить унитаз в дачном сортире можно и из оцинкованной трубы. Данный вариант самый бюджетный, и не занимает много времени. Он подходит для дачников, которые редко посещают дачный поселок.
Процесс изготовления унитаза из трубы выглядит следующим образом:
- Берется оцинкованная труба, диаметром 35 см, высотой около 40 см. Ее верхняя часть разрезается ножницами в виде лепестков.
- Нижние концы трубы крепятся к полу саморезами.
- Из толстой фанеры (не менее 8 мм), вырезается сидение, которое закрепляется на верхней части трубы.
- Основание подгоняется под нужные размеры и сверху устанавливается стульчак.
- Полученная конструкция монтируется над выгребной ямой и фиксируется саморезами.
Чтобы придать самодельному изделию эстетичности, вокруг него можно соорудить деревянный каркас из бруса и досок, и покрасить их краской или вскрыть лаком. А если в передней стенке обшивки сделать дверцу, получится дополнительное место для хранения бытовой химии.
Унитаз из старого стула
При самодельном изготовлении уличных сортиров, дачники проявляют полный полет фантазии, используя ненужные подручные материалы. К таким необычным сооружениям относится и летний дачный туалет с унитазом из старого стула. Как правило, данный вариант используется временно. Но проявив фантазию и немного креатива, можно соорудить вполне комфортный и удобный в эксплуатации сортир.
Сам рабочий процесс выглядит следующим образом:
- Сидение табурета демонтируется и вместо него прибивается толстая фанера.
- В фанере вырезается отверстие, а сверху прикручивается сидение от унитаза (пластиковое или мягкое).
- Стул вокруг ножек обшивается фанерой или пластиком. А сами ножки крепятся к полу металлическими уголками (чтобы унитаз во время эксплуатации не съезжал со своего места).
Способы фиксации унитазов на полу и стенах
Выбирая унитаз, приходится думать не только о его технических параметрах, то и дизайне модели. По способу крепления и месту установки все рассматриваемые сантехнические приборы бывают навесными либо напольными. От типа монтажа сильно зависит и внешний облик сантехники.
Более эстетично выглядит подвесной унитаз. Он приподнят над полом, что упрощает уборку под ним и в туалете в целом. Правда для его установки требуется инсталляция – опорная рама, зафиксированная на стене туалета или на полу.
Напольные унитазы – это классика для отечественных домов. Они дешевле и их проще монтировать. Для них не нужно закреплять на стене инсталляцию. Крепление производится непосредственно к полу с помощью дюбель-саморезов.
В обоих типах конструкций бачок может быть расположен за фальшь-стеной в инсталляции. Смотрится такой вариант лучше, но существенно затрудняет ремонт. Причем даже для банальной регулировки арматуры придется разбирать маскирующую конструкцию, поэтому для ее обслуживания лучше соорудить сантехнический люк.
Подвесные модели практичны и более красивы по дизайну, крепятся они на стене посредством инсталляции. Эта металлическая рама с бачком внутри имеет толщину 30–40 см, занимает немало места и требует устройства фальшь-стены с облицовкой
