Существующие фитинги для металлопластиковых труб: 3 типа

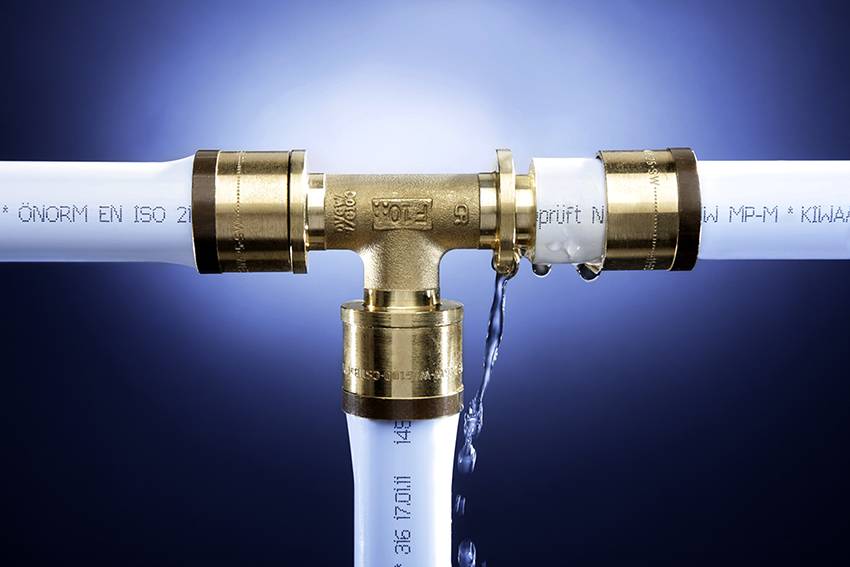

Если металлопластиковая труба лопнула?

Очень редко, но все-таки бывает, что трубы из металлопластика лопаются вдоль. Лучшим выходом будет, естественно, полная замена такой трубы. Но бывают ситуации, когда сделать это невозможно в силу различных обстоятельств. Но труба пропускает воду, и нужно принимать какие – то меры.

Есть на сегодняшний день два способа временно перекрыть выход воде из лопнувшей трубы:

• сделать бандаж;
• применить холодную сварку.

Однако эти методы возможны, если трещина небольшой длины. Трещину в металлопластиковой трубе можно закрыть путем накладывания на поврежденное место куска резины, большего размера, чем сама трещина, в обе стороны на 2-3 см. Резиновый бандаж закрепляется на трубе при помощи металлических хомутов, которые продаются в строительных магазинах или, на крайний случай, можно воспользоваться проволокой.

Трещины малого размера можно попытаться заделать холодной сваркой. Для этого сливают воду из поврежденного участка, чтобы исключить давление изнутри на заплатку. Труба должна быть сухой, после чего место ремонта зачищается наждачной бумагой и накладывается сварочная масса. Требуются сутки для полного высыхания раствора, после чего трубопроводом можно будет пользоваться.

Но следует помнить, если лопнула металлопластиковая труба, то и холодная сварка не всегда может помочь. Её применение зависит от давления в трубопроводе, температуры воды и прочих факторов. В заключение хочется сказать, что металлопластиковые трубы не могут дать течь, если монтаж был произведен правильно, по рекомендованным технологиям, а материал приобретался качественный.

Металлопластиковые трубы давно стали привычным товаром на строительном рынке. Они позволяют легко и быстро смонтировать трубопровод любой конфигурации для водоснабжения или отопления. Многослойный металлопластик устойчив к коррозии, гибок и легок в монтаже. Для соединения используются фитинги.

Часто задается вопрос: «Можно ли паять металлопластиковые трубы?». Однозначного ответа на этот вопрос не существует. Некоторые считают, что это делать можно, предварительно зачистив верхний слой пластика и слой из алюминия. При этом советуют применять тот же паяльник, что для пластиковых труб. В разъем паяльника помещается трубка и переходник, детали прогреваются до начала плавления, при этом образуя соединение. После остывания соединение обрабатывается герметиком.

Для начала изучим вопрос выбора металлопластика, чтобы уменьшить вероятность ремонта, предлагаем посмотреть видео:

Как проверить качество металлопластиковых труб

Почему возникает течь в металлопластиковой трубе?

Главная составляющая рассматриваемого материала – алюминиевая трубка, которую с двух сторон защищает покрытие из пластика. Это делает изделие достаточно прочным. Алюминиевая трубка может потечь только в том случае, если допущены ошибки в монтаже или произошло серьезное механическое воздействие. Влияние конденсата полностью исключается, так как он образуется на пластиковой оболочке и не может вызвать коррозию алюминия.

Ремонт металлопластиковых труб чаще всего необходим из-за ошибок, допущенных в процессе монтажа. Самая распространенная – не соблюдение технологии и радиуса изгиба. Гнуть металлопластик можно при помощи трубогиба и пружины. Пружина может помещаться и внутри, и снаружи. Ее предназначение – предотвратить сплющивание, приводящее к нарушению просвета или разрывам. При приобретении пружины следует учитывать, что она не должна быть короче 35 см, а диаметр проволоки – не менее 1,5 мм. Желательно, чтобы пружина имела раструб, облегчающий ее надевание.

Если необходимо согнуть небольшие куски, то удобнее использовать внутреннюю пружину. При монтаже, например, теплого пола, предпочтение следует отдать наружной. В любом случае оптимальный диаметр изгиба не может превышать 3-5 диаметров трубы. Дырка в металлопластиковой трубе чаще всего образуется именно в местах сгибов и соединений. Причиной служит слишком большой диаметр сгиба или неправильно вмонтированный фитинг.

Если металлопластик используется для внешнего трубопровода, снизить возможность ее повреждения в результате замерзания может изоляция из полиэтилена. Если — смонтировано отопление, то изоляция снизит потери тепла. Полиэтилен так же не допустит образования конденсата и предотвратит повреждения в следствии небольших механических нагрузок.

Установка металлопластиковых труб

Таблица для расчета параметров отопления

Перед приобретением металлопластиковых труб для батарей отопления следует правильно подобрать диаметр. При выполнении стандартного расчета нужно учитывать, что производители указывают наружный размер. От него необходимо отнять две толщины стенки, чтобы получить величину полезного сечения. Так, для 20 мм диаметра металлопластиковых труб для отопления размер внутренней полости будет составлять 16 мм.

Калибратор для металлопластиковых труб

Только после этого можно приступать к монтажу трубопроводов. Для этого потребуется хотя бы минимальный набор инструментов — ножницы для резки труб, пружина-трубкогиб и калибратор. Последний представляет собой стальной штифт с нормированными размерами диаметров.

Компрессионные и пресс-фитинги

Основными монтажными элементами системы являются фитинги для металлопластиковых труб на отопление. Они отличаются способом крепления к патрубкам, а также материалом изготовления. Для создания качественного трубопровода рекомендуется использовать изделия из нержавеющей стали или латуни.

• Компрессионный. Крепление происходит методом зажима плоскости трубы между фитингом и накидной гайкой с резьбой;
• Пресс-фитинг. Для установки потребуется специальное обжимное устройство. Несмотря на высокую стоимость по сравнению с компрессионными, пресс-фитинги на порядок надежнее и практичнее.

Из недостатков отопления из металлопластиковых труб можно выделить низкую надежность крепление монтажных узлов. Чаще всего это происходит при использовании компрессионных фитингов, так как для надежного соединения необходимо приложить достаточное усилие при закручивании накидной гайки.

Для установки надежной магистрали потребуется не только хорошие металлопластиковые трубы для отопления, и качественные пресс фитинги.

Обжимные клещи можно взять в аренду. Но для того, чтобы минимизировать время их использования – нужно заранее подготовить все остальные инструменты и комплектующие.

Монтаж металлопластиковых труб

Порядок установки труб

В большинстве случаев отрицательные отзывы о металлопластиковых трубах отопления связанные с несоблюдением правил установки. Поэтому требуется изучить рекомендации производителей, а также ознакомиться с инструкцией по монтажу.

После того, как определились, что можно использовать металлопластиковые трубы для систем отопления — составляется схема установки. Для этого на плане дома рисуется месторасположение магистралей, их основных узлов и компонентов. Затем выполняется расчет количества требуемых материалов и комплектующих. Пошаговый порядок монтажа:

1. С помощью ножниц отрезается кусок трубы.
2. Используя калибратор выравнивается входной патрубок для монтажа в фитинг.
3. Установив пресс-фитинг выполняется его зажим. Для этого используются обжимные клещи.

Для хороших металлопластиковых труб для отопления можно применять пружинный трубогиб. Однако при этом следует соблюдать минимальный радиус изгиба в зависимости от сечения трубы.

Рекомендуется приобретать обжимные фитинги для металлопластиковых труб на систему отопления от того же производителя, который изготавливает трубы.

Виды пластиковых труб. Преимущества

В настоящее время на российском рынке присутствует несколько видов пластиковых труб из следующих материалов: поливинилхлорид (ПВХ), полипропилен, полибутилен, металлопластик и сшитый полиэтилен. Все эти трубы имеют большой ряд преимуществ по сравнению с трубами из других материалов:

• продолжительный срок службы 25-30 лет, у стальных, например, 10-15 лет;
• не подвержены коррозии, и как следствие, более долговечны;
• не подвержены зарастанию и заиливанию из-за малой шероховатости поверхности;
• при использовании не ухудшают органолептические показатели воды;
• имеют малую массу, легко транспортируются;
• легко монтируются с довольно большой надежностью соединений;
• не требуют теплоизоляции в результате того, что теплопроводность пластика низкая по сравнению с металлическими трубами. И как следствие стояки и разводка холодной воды не конденсируют влагу, а водопровод с горячей водой не отапливает окружающую среду.
• имеют намного меньшую шероховатость внутренней поверхности, вследствие чего, значительно снижается потеря давления в магистрали и можно использовать трубопроводы меньшего диаметра.

Большой ассортимент фитингов, представленных на рынке, дает возможность паять различные конструкции из труб. По разновидностям фитинги делятся на монополимерные и комбинированные.

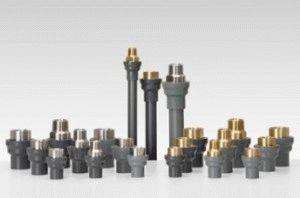

Монополимерные фитинги различной конфигурации (муфты, уголки, тройники и т.д.) дают возможность соединять пластиковые трубы между собой, а комбинированные фитинги позволяют получать переходы на металлические трубы и арматуру в любом сочетании.

Так же как монополимерные, так и комбинированные фитинги могут быть переходными, т.е. позволяют при пайке трубопровода перейти с одного диаметра трубы на другой.

К фитингам относят и запорную арматуру (металлические и пластиковые шаровые краны), которые имеют различные диаметры и модификации.

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

• Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
• Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
• Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Виды фитингов для металлопластиковых труб

Теплоцентрали несут на себе особую нагрузку, существенно отличающуюся от водопровода или газопровода. По ним круглосуточно подается горячая вода под высоким давлением. Соответственно, и магистрали, и соединительная фурнитура должны обладать повышенной устойчивостью к температурному режиму и давлению.

При установке теплопровода применяются такие виды фитингов для металлопластика, как:

• цанговые (резьбовые), иначе их называют разъемные соединения;
• компрессионные модели, их считают условно – разъемными стыковками;
• пресс – конструкции. Это неразъемные монолитные стыковки.

Фитинги для металлопластиковых труб

Цанговые модели

Из всех разновидностей стыковочных соединений это самая дорогая конструкция. Она не только обеспечивает прочность стыков, но и позволяет неоднократно разбирать и собирать разъем без ущерба для качества отвода.

Конструкция состоит из таких деталей, как:

• латунный корпус;
• обжимное кольцо;
• прокладки уплотнения из высокопрочной резины.

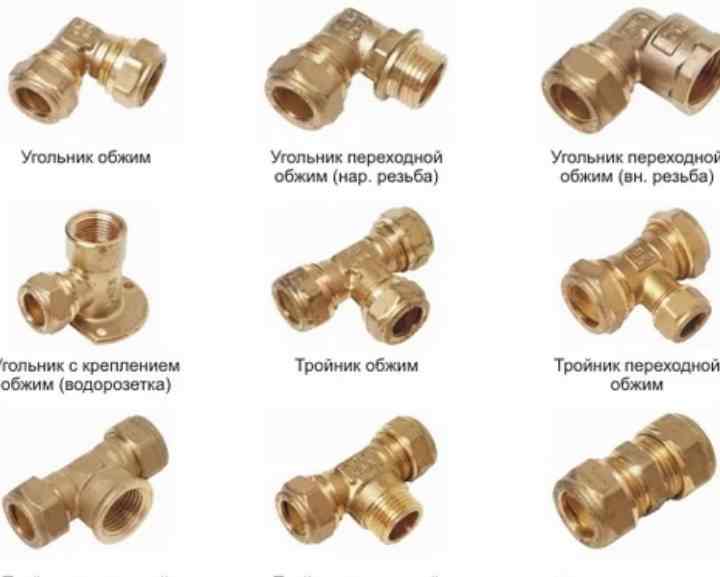

Применяются такие разъемные фитинги для металлопластиковых труб, как:

• уголки;
• тройники;
• переходники;
• крестовины;
• водорозетки.

Монтаж тепловых коммуникаций, при применении такого вида соединений, как резьбовые обжимные фитинги для металлопластика, позволяет с легкостью производить стыковку труб разных видов, изготовленными из таких материалов, как:

• сталь;
• полипропилен;
• медь;
• пластик.

Цанговые фитинги для металлопластика

Посредством фитингов металлопластиковые отводы мгновенно соединяются с биметаллическими отопительными приборами. А тройники позволяют в одной системе разводить или соединять самые разнообразные контуры.

Компрессионные модели

Все чаще выбор падает на для металлопластика. Это соединение выдерживает сильное давление и не боится высоких температур. Состоит такой стыковочный комплект из следующих элементов:

• гайка накидного механизма;
• штуцер;
• разрезанное кольцо обжимной конструкции.

Наличие штуцера с уплотнительными кольцами делает соединение всех деталей надежным и безаварийным на длительный срок эксплуатации. Разъемные комплектующие элементы способствуют простому демонтажу для ремонта и обратной сборке.

Но есть и некоторые недостатки. Компрессионные модели под металлопластиковую трубу имеют свойство ослаблять зажим через некоторые промежутки времени. Это создает риск образования протечки. Поэтому за ними необходимо постоянно наблюдать и проверять прочность сцепления.

Пресс – фитинги

Эти модели предназначены только для стыковок внутренних коммуникаций. Так как низкие температуры влияют на внутренние элементы, и может возникнуть вероятность прорыва трубы или стыка. Они имеют несложное строение, и состоят из таких деталей, как:

Пресс-фитинги для трубопровода

• основной корпус;
• шайба из тефлона;
• насколько колец;
• пресс-гильза.

Такая конструкция является полностью неразборной и не разрезной. Для монтажа с другими компонентами необходимо сильное механическое воздействие. Достигается это с помощью специальных приспособлений, имеющих ручной или гидравлический усилитель.

Стыковочный блок, где задействованы пресс-фитинги для металлопластиковых труб, гладко прилегает к обоим соединенным концам – так, что место крепления становится почти незаметным.

Как достоинством, так и недостатком является монолитность фитинга. С одной стороны, это наиболее надежное скрепление отрезков магистрали из всех известных. С другой стороны, при возникновении любой неисправности придется удалять весь участок теплопровода.

Пресс-конструкции выпускаются таких видов, как:

• соединительная муфта;
• угольник;
• тройник.

Главным принципом всех видов соединений является простота в обращении и надежность в эксплуатации. Не так давно начался выпуск совершенно новой по своим характеристикам продукции, так называемый тип Push Fit, изготовленный из пластика.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

• открученная обжимная гайка надевается на заготовку;
• заготовка вставляется в фитинг;
• гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

• на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
• фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Как правильно изогнуть трубопровод, осуществляя соединение металлопластиковых труб

Металлопластик сам по себе обладает хорошей гибкостью. И поэтому фитинги требуются не во всех случаях, иногда трубу можно согнуть в нужном месте без изменения её свойств и прочностных характеристик. Трубы можно гнуть несколькими способами:

Вариант №1. Сгибание труб руками

Это под силу только человеку с ловкими и сильными руками.

Вариант №2. Пружина поможет избежать дефектов

Можно купить специальную пружину по диаметру трубы, вставить её внутрь и согнуть трубу.

Вариант №3. Использование строительного фена

При тепловом воздействии металлопластик становится податливым на деформации. Строительным феном можно разогреть материал и аккуратно повернуть его. Старайтесь не перегреть трубу.

Вариант №4. Трубогиб для мастера

Оптимальный способ для сгибания труб любого диаметра, подойдёт даже новичку. К примеру, с трубогибом-арбалетом работают так: выставляется нужный градус сгиба, в инструмент вставляется труба, далее сводятся ручки арбалета.

Несмотря на кажущуюся простоту действий, на практике монтаж систем отопления или водоснабжения – дело очень ответственное. Внимательно отнеситесь к выбору материалов и инструментов, соблюдайте технологию для долговременной эксплуатации магистрали.

Читайте материал по теме: Металлопластиковые трубы оптом от

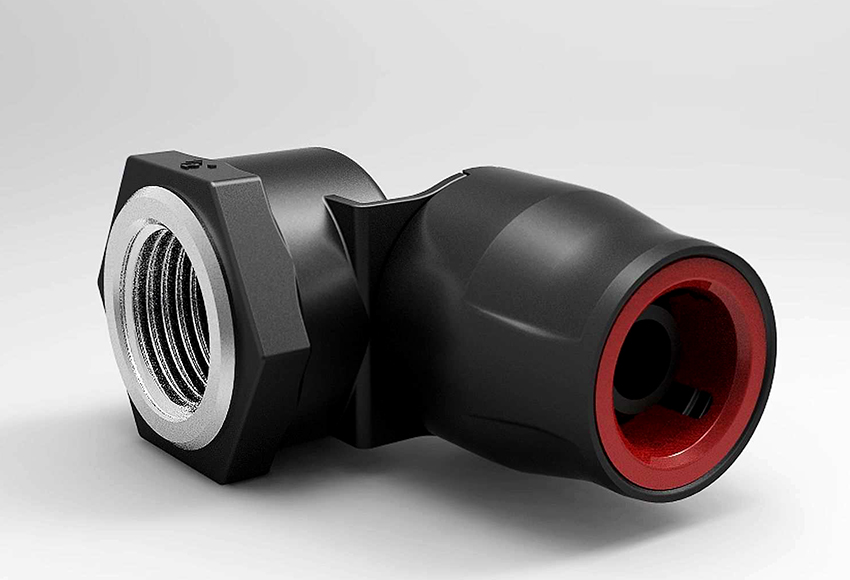

Конструктивное исполнение фитингов для труб

В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.

Фитинги могут быть прямые, тупиковые, в виде отвода или тройника

Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.

Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.

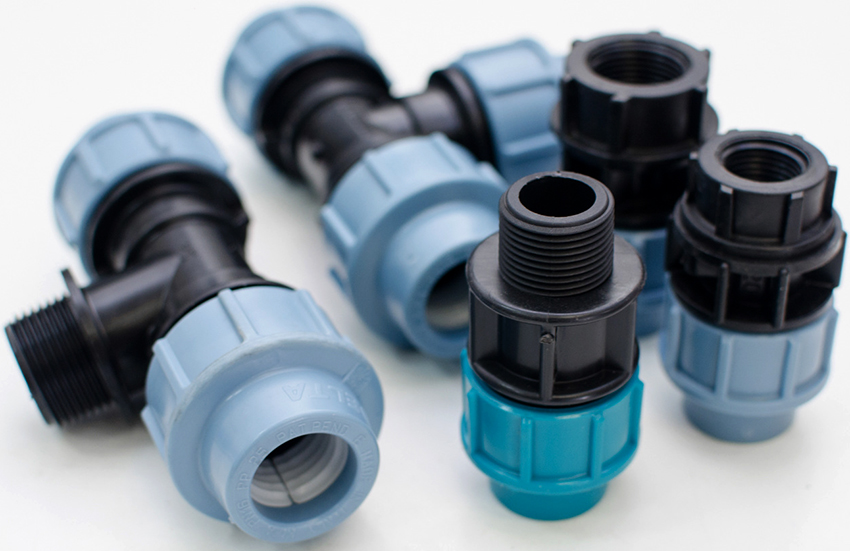

Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.

Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.

Одними из самых востребованных элементов являются фитинги-муфты

Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

Фитинги для пластиковых труб разного исполнения

Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.

Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

Поворотные фитинги выпускаются с углом от 45 до 90°

В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.

Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.
