Полезные качества
Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.
Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.
Схемы подключения водонагревателя к газовому котлу.
Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:
Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.
Для сравнения приведу вам еще одну схему из технического документа:
В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:
Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.
Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:
На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.
Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева
Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.
Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!
Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения
Бак баку рознь
Перед тем как перейти к измеренным показателям, давайте сначала взглянем на заявленные производителем характеристики
На что покупатель обращает внимание в первую очередь в водонагревателе? Конечно, на объем бака. Ведь именно объем определяет, сколько горячей воды будет доступно без дополни- тельной подзарядки
Казалось бы, объем бака — величина, кото- рую не спрячешь. Более того, эту величину все производители выносят в название модели.
Посмотрим на наших испытуемых. Действительно, все модели промаркированы цифрами, близки- ми по своему значению к объему бака. Однако обратите внима- ние на образец А. В маркировку модели вынесено значение объ- ема внешнего бака (эта модель сконструирована по технологии бак в баке), а непосредственно бак для ГВС гораздо меньше— все- го126 литров.
Справедливости ради нужно отметить, что в моде- лях со змеевиками количество нагреваемой воды будет тоже чуть меньше объема бака за счет того, что какое-то место в баке зани- мает змеевик. Но это сказывается несущественно. Например, объ- ем змеевика водонагревателя VLM KS составляет всего 2,2 литра, то есть в 200-литровый бак можно набрать 197,8 литра бытовой воды.
Помимо объема, не менее важен материал бака. От этого зави- сит, как долго он прослужит и какие условия эксплуатации выдер- жит. Среди рассматриваемых образцов 4 имеют эмалированную сталь, два — нержавеющую. Сравнивать эмали довольно слож- но, а так как мы обещали обойтись без рекламы, то не будем гово- рить подробно о том, что завод, где производится MEGA, имеет одну из лучших линий по эмалированию в Европе. Что касается образцов из нержавейки, то здесь нам известны их марки. Образец А имеет бак из стали марки AISI316L, модель VLM KS — AISI 444. Обе эти марки достойны быть использованными при произ- водстве водонагревателя.
Однако приведем выдержки из данных, подготовленных на основании отчета производителя AcelorMittal. «Сталь AISI 444 обладает очень хорошей устойчивостью ко всем видам коррозии благодаря содержанию хрома (Сг), молибдена (Мо) и двойной стабилизации ниобием (Nb) ититаном (Ti). Их содержа- ние отражается на очень хорошем сопротивлении точечной кор- розии, которое выше, чем у аустенитных марок стали AISI304L, AISI316L и AISI316Ti. Ее значение PREN (числовой эквивалент стойкости к точечной коррозии) соответствует 24 / 25, что говорит об очень хорошей коррозионной стойкости, превосходящей дан- ный параметр у аустенитных марок 304L, 316L и316Ti»
Таким образом, лидером по качеству материала бака мож- но назвать NIBE VLM KS
Кстати, обратите внимание, в образ- це А из нержавеющей стали выполнен только внутренний бак для ГВС, наружный бак— из обычной конструкционной стали. Еще одна характеристика, касающаяся бака, это давление, которое он выдерживает
Все испытуемые косвенники имеют дав- ление подачи ГВС 6 бар, соответственно эксплуатационное дав- ление в баке не может быть меньше данной величины. Однако при нагреве происходит расширение воды, давление внутри бака может усиливаться. Поэтому неплохо иметь некоторый запас. Такой запас обеспечивают образец А (давление в баке 8,6 бар), образец В (10 бар) и NIBE VLM KS (10 бар).
Производители также в обязательном порядке регламенти- руют максимальную температуру воды в баке. И хотя в обычном быту мы чаще всего пользуемся 40-градусной водой, чем сильнее можно нагреть воду, тем больше получится той же 40-градусной воды при равных объемах бака. Кроме того, это расширяет спектр использования водонагревателя, помимо обычного бытового, он может быть также задействован в каких-либо техпроцессах, где требуется вода высокой температуры. Лидером по этому показа- телю является VLM KS, который допускает нагрев в баке до 100°С. Близок к этому показателю (95°С) образец B.
СоветВыбор водонагревателя начинаем с оценки бака. Объем,материал, эксплуатационное давление, максимально допустимая температура в баке – вот значимые характеристики
Обратите внимание, у водонагревателя «бак в баке» несколько значений объемов: общий объем, объем первичного контура, объем бака гвс. Важен объемименно внутреннего бака, предназначенного для приготовления горячей воды

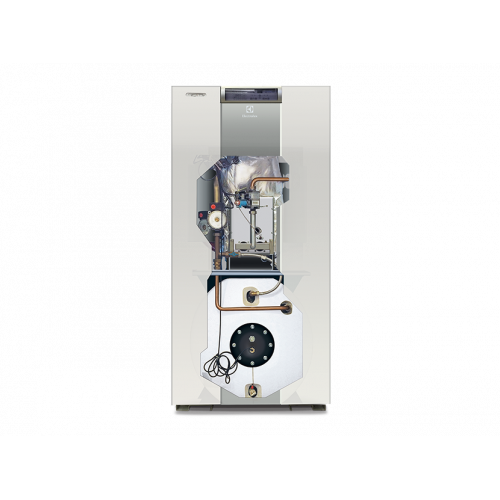

Принцип работы напольных котлов со встроенным бойлером
Двухконтурные газовые котлы со встроенным бойлером для горячего водоснабжения по сути являются одноконтурными агрегатами с емкостью косвенного нагрева, объединенными в одну компактную систему. Такие отопительные устройства оборудованы теплообменником, который в перерывах между поддержкой отопления подогревает воду. Благодаря такой конструкции в газовом котле всегда будет находится запас теплой воды. Примерами агрегатов являются модели Protherm Медведь 30 KLZ с бойлером на 90 л, Baxi GALAXY 280 i с емкостью в 100 л, Beretta Boiler 28 BAI с бойлером на 60 л.
Обратите внимание! Агрегат со встроенным бойлером может обеспечить до 3 точек водозабора в зависимости от объема емкости. Встроенный бойлер вмещает от 40 до 100 л жидкости
Достоинства и недостатки агрегатов
К достоинствам напольных газовых котлов со встроенным бойлером относят:
- возможность постоянного снабжения ГВС;
- компактные размеры;
- удобство использования;
- наличие множества дополнительных функций.
Недостатками двухконтурных агрегатов являются:
- высокая цена;
- зависимость от электроэнергии;
- сложный монтаж.
Плюсы и минусы одноконтурного котла и БКН
Бойлер, который приготавливает горячую воду путём косвенного нагрева, нередко используется в одной связке с одноконтурным отопительным устройством. Данный тандем имеет, как преимущества, так я недостатки. Главным преимуществом такого бойлера является то, что это устройство практически не требует никакого сервисного обслуживания и финансовых затрат на протяжении всего срока эксплуатации
Бойлер косвенного нагрева не перегружает электросеть избыточной нагрузкой, что очень важно для тех регионов, где наблюдаются просадки напряжения
Бойлером косвенного нагрева, который работает вместе с одноконтурным газовым котлом, очень удобно пользоваться. Такой бойлер рационально расходуют воду, поскольку не требует слива большого количества воды до того момента, когда пойдет горячая вода. Такой бойлер очень быстро нагревает воду, и к этому устройству можно подсоединить несколько смесителей, которые могут быть расположены в разных местах дома или квартиры.
Теплообменник бойлера косвенного нагрева функционирует в таких условиях, которые полностью исключают образование накипи. Также конструкция препятствует образованию вредных микроорганизмов внутри устройства. Бойлер косвенного нагрева не требует периодической чистки и может работать более десяти лет без какого-либо обслуживания.
Теплообменник бойлера косвенного нагрева имеет специальную защиту от коррозии. Данная защита очень эффективно бережет эти элементы бойлера от блуждающих токов, которые имеют место в водных магистралях.
Бойлеры косвенного нагрева имеют несколько незначительных минусов, в перечень которых входит:
- более высокая стоимость, чем у их электрических собратьев;
- бойлеры косвенного нагрева имеют больший размер, чем обычные бойлеры;
Какой мощностью обладает настенный двухконтурный газовый котел с бойлером
От мощности газовой горелки в котле зависит скорость подачи воды в проточный настенный нагреватель. Скорость нагрева еще зависит от конструкции теплообменника. Особенность нагрева жидкости заключается в ее продолжительном контакте с теплообменником и именно поэтому для того чтобы прогреть теплоноситель до необходимой температуры нужно много тепла. А для увеличения производительности нагрева необходимо увеличить мощность газовой горелки в котле и повысить расход газа.
Если вы нуждаетесь в подогреве воды до 40 градусов, то потребуется настроить горелку. Ее ориентированная мощность должна составлять около 20 кВт. Если ваш котел не рассчитан на такой показатель, то получить в результате теплый поток воды у вас не получится, а о принятии теплой ванной или душа можно забыть.
Большинство газовых моделей обладают мощностью от 20 до 30 кВт, важно определиться с какой целью вы его будете использовать, ведь для системы отопления будет достаточно показателя в 10 кВт. Для котлов такого типа созданы специальные горелки модулированного вида
Превышение нормы может привести к тому, что горелка будет отключаться и включаться. Такой дефект очень скоро повлечет за собой поломку оборудования или повышение расхода газа. Данная проблема приводит к тому, что покупка будет не только неоправданной, но и невыгодной.
И именно по такой причине в двухконтурных котлах встроен бойлер, который набирает в себя горячую воду, а потом отдает ее в большом количестве во время принятия ванны или душа. Таким образом, послойный нагрев воды является оптимальным, он дает возможность нормальной работе оборудования и не приводит к поломке горелки.

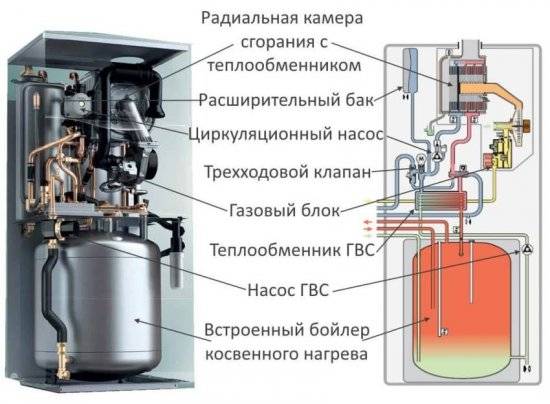

Устройство и принцип работы котла со встроенным бойлером
Составной частью такого отопительного агрегата является ёмкость, предназначенная для накопления горячей воды. Её объём может колебаться от 10 до 100 литров. Внутри ёмкости встроен вторичный теплообменник. Способ установки такого котла во многом зависит от объёма бойлера. Котлы с ёмкостью объёмом до 60 л, как правило, имеют настенное исполнение, более 60 л – напольное. Эти агрегаты могут иметь открытую или закрытую камеру сгорания. В первом случае отопительное оборудование работает с помощью традиционных дымоходов, во втором – продукты сгорания удаляются через коаксиальные дымоходы.
Для получения горячей воды достаточно просто открыть кран. Пока расходуется горячая вода, котёл подогревает её новый запас.
Использование одноконтурного котла и обычного бойлера
Наряду с бойлерами косвенного нагрева с одноконтурными газовыми котлами также используют и обычные бойлеры. Обычные электрические бойлеры стоят немного дешевле бойлеров косвенного нагрева, но существенно уступают им в множестве параметров. Обычный электрический бойлер гораздо дольше нагревает воду и это устройство нуждается в регулярном обслуживании.
Желательно один раз в год производить чистку электрического бойлера от накипи, а также периодически менять анод, который служит защитой электронагревателя. Электрический бойлер также нуждается в надежном электропитании, и к этому устройству нужно прокладывать независимую электрическую линию. Также этот водонагревательный прибор серьёзно нагружает электросеть – в целом. Поэтому лучше использовать электрический бойлер в тех помещениях, где электропроводка имеет запас прочности.
Как правильно подобрать газовый котел для отопления
Многие ошибаются, считая газовый котёл единственным источником автономного отопления. Хоть мы и будем рассматривать именно их, но стоит упомянуть, что, в зависимости от потребностей, можно выбирать и устройства на других источниках энергии:
- В редких случаях, когда около вашего жилища имеются горячие источники, куда проще установить помпу и использовать уже подогретую воду, а не тратить дополнительные ресурсы.
- Садовым домам лучше всего подходят электрические способы нагрева, особенно, если строения находятся далеко от газовых магистралей. Ведь возить каждую зиму по несколько галлонов газа на дачу – достаточно трудоёмкая задача, к тому же опасная, если их оставлять там же без присмотра на длительный срок.
- Но для большинства потребностей достаточно использовать газовый котёл; всё, что ему требуется – магистраль поблизости. Если вы не живёте вдалеке от города, то получить разрешение на подключение устройств к магистрали – не составит труда.
- Существует и малочисленный вид – электронные котлы. Как и в первом случае, котлами их называть немного неправильно, однако они выполняют всё ту же задачу, только используют для этого энергию тока и нагревательный элемент. Подходят для квартир, так как не несут никакой опасности, а случайно задутое пламя не грозит отравлением газом. Да и пламени там вовсе нет.
Вот вы определились с типом котла, дело осталось за малым – подобрать подходящую модель
Если не учитывать многочисленные защитные механизмы и автоматику, на которую вы всё же должны обращать внимание, то главным параметром здесь является мощность
Если котёл будет слабоват – начнут появляться так называемые «холодные зоны», наблюдаемые в одноконтурных моделях. Это когда вода нагревается неравномерно, из-за чего температурный режим в здании колеблется в районе 5 градусов. Если же выберите слишком мощную модель, то единственным недостатком будет небольшая переплата. Поэтому всегда стоит брать с запасом и не быть скрягой, особенно, когда дело касается систем защиты.
Иногда люди просто не понимают, зачем в котле нужна защита от абсолютно всего, вплоть до короткого замыкания и задувания пламени. Однако производители добавляют подобное не только для громкого слова в рекламном ролике, но и потому, что на них сыпался уже не один иск из-за неисправности котлов, и они хотят оградиться от подобного в дальнейшем.
Поэтому брендовые котлы одной серии не висят в открытой продаже дольше двух лет, а китайские могут быть и 10-летней давности. И поэтому же не стоит экономить и покупать Б\У технику, ведь главная вещь, для которой не стоит жалеть денег – ваша безопасность.
Тот же исход происходит по сотням причин, которые стараются контролировать производители.
Поэтому же, в частном доме, лучше сделать отдельное здание под котельную или побеспокоиться хотя бы о пристройке, дабы от вышедшего из строя устройства не пострадали люди.
Вот мы разобрались, как выбрать газовый котел и настенный газовый котел, какой лучше подходит для частных домов и квартир. Давайте теперь рассмотрим все нюансы работы с газовыми системами отопления помещений.
Как работают настенные газовые котлы с встроенным бойлером косвенного нагрева
Как работает навесной котел на газе с встроенным бойлером
- Первичный и вторичный теплообменник работают в постоянном режиме.
- В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.
- После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.
- Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:
- Атмосферные, подключаются к стандартному классическому дымоходу.
- В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.
- Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.
Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.
Выбираем настенный котел отопления с внутренним бойлером
- Объем бойлера-накопителя – от вместимости бака, зависит то, какое количество горячей воды будет доступно. Для большой семьи, лучше выбирать модели, с объемом накопителя не менее 40 л.
- Пропускная способность – в технической документации четко оговаривается, какое количество горячей воды сможет подогреть котел в течение 30 минут. Указывается температура нагрева, равная 30°С.
- Мощность – точные теплотехнические расчеты произведет консультант компании, продающей отопительное оборудование. При самостоятельном подборе техники, пользуются формулой 1 кВт = 10 м². К полученному результату, добавляют запас 20-30% на ГВС.
- Защита котла и накопительной емкости – лучшими считаются котлы, оснащенные 2-3 степенями защиты от накипи, являющейся главной причиной выхода накопительной емкости из строя.
Рейтинг марок котлов с интегрированным бойлером
- Италия – Baxi, Immergas, Ariston, Sime
- Германия – Wolf, Buderus
- Франция – Chaffoteaux, De Dietrich
- Чехия – Protherm, Thermona
- Совместное производство США и Бельгия – ACV
Стоимость котла со встроенным бойлером
- Производитель – чешские, немецкие и австрийские котлы, занимают лидерство относительно стоимости среди аналогов, изготовленных заводами, расположенными в других странах ЕС.
- Мощность – котел Бакси, итальянского производителя, в 28 кВт, будет стоить приблизительно 1800€, а за 32 кВт агрегат, придется заплатить уже 2200€.
- Тип камеры сгорания – дороже всего стоят модели с закрытым горелочным устройством, использующим конденсационный принцип нагрева теплоносителя. Атмосферные аналоги, стоят на 5-10% дешевле.
- Пропускная способность и объем емкости накопителя. Настенные газовые котлы для отопления и нагрева ГВС со встроенным бойлером, способные нагреть 14 л/мин, обойдутся приблизительно в 1600€. Аналоги, с пропускной способностью 18 л/мин, стоят уже 2200€.
Преимущества котлов со встроенным бойлером
- Возможность подогрева воды даже в период пиковых нагрузок. Двухконтурный котел, при низком давлении воды, не выходит в рабочий режим. Подача газа открывается при достижении определенной интенсивности циркуляции жидкости в трубопроводе. Нагрев воды в бойлере выполняется заранее, когда присутствует нормальный напор в системе.
- Компактность – все газовые навесные отопительные котлы с встроенным накопительным бойлером, имеют небольшие размеры, что позволяет их размещение в любом хозяйственном и бытовом помещении, используемом в качестве котельной.
- Моментальная подача горячей воды – бойлер подключается к системе рециркуляции. После нагрева воды в емкости, поддерживается постоянная температура. Горячая вода начинает идти из крана водоснабжения, спустя несколько секунд после открытия.
- Простой монтаж – устройство бойлера в котле сделано таким образом, чтобы потребителю не нужно было дополнительно настраивать работу агрегата. Достаточно подвести электричество к автоматике, газ к горелке и трубопровод к подающему и обратному патрубку системы водоснабжения, расположенному на корпусе.
Минусы встроенных бойлеров в котлах
- Высокая стоимость.
- Подверженность бойлера к выходу из строя, по мере накопления кальциевых отложений.
В режиме ГВС, котел потребляет приблизительно на 30% меньше газа. Поэтому, затраты на приобретение агрегата окупаются в первые несколько отопительных сезонов.
Другие варианты
Выше говорилось о конструкциях накопительного типа. То есть вода в резервуаре имеет определенный объем, который и нагревается. Но на рынке присутствуют и модели проточного типа. В них вода нагревается до определенной температуры по мере ее движения по специальному теплообменнику.
Обычно теплообменник изготавливается из материала, обладающий высокой теплопроводность, хорошей коррозионной стойкостью. Поэтому этот узел чаще всего изготавливают из меди, алюминия или нержавеющей стали. А вот форма у них – это змеевки, потому что приходится в небольшом объеме устанавливать теплообменник достаточно большой длины. И чем длиннее, тем эффективнее в нем нагревается вода. Кстати, водонагревательные газовые котлы, о которых уже упоминалось выше, работают по этой системе.
Простая схема подключения
Двухконтурные напольные газовые котлы
Напольные агрегаты по условиям монтажа не имеют ограничений в весе. Это позволяет устанавливать в них более массивные и прочные детали, использовать узлы большей прочности и производительности.
Большинство напольных котлов демонстрирует гораздо более высокие эксплуатационные показатели за счет своей надежности, способности испытывать повышенные нагрузки без потери работоспособности.
Общая конструкция и принцип работы не отличаются от базовых конструкционных вариантов, вся разница сосредоточена в области увеличения мощности и эффективности основных узлов:
- Теплообменника.
- Газовой горелки.
- Циркуляционного насоса и т.д.
Помимо этого, широко используются энергонезависимые модели, которые гарантированно обеспечивают обогрев дома независимо от состояния электросетей и их возможностей.
В условиях России внезапное отключение электропитания даже на несколько часов грозит перемерзанием трубопроводов в системе, что означает полный вывод отопительного контура из строя.
Энергонезависимые котлы полностью исключают такую возможность, не нуждаясь ни в чем, кроме подачи воды и газа.
Напольный или настенный?
Ошибка №17
Однозначного ответа что лучше, здесь не существует.
На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.
При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.
То ли еще будет
Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.
хорошие напольные котлы очень дорогие
При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.
они более надежны и долговечны (особенно чугунные)
у них простая автоматика + есть энергонезависимые модели
напольные берут для реально больших домов
Настенные покупают:
в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета
из-за умной электроники
Один раз грамотно все настроил и неделями не подходишь к прибору.
