Какое давление должно быть в гидроаккумуляторе
Правильно настроенное давление в узле гарантирует бесперебойную работу системы. Кроме того, стабильно поддерживаемое давление продлит срок службы мембраны гидроаккумулятора для воды
Важно снизить разницу между показателями в воздушной камере на момент включенного и выключенного насоса. При не работающем насосе показатель должен быть ниже на 10%
Верхний предел давления рассчитан на максимально возможный показатель в системах водопровода, что равнозначно 10 атм.
Важным моментом является контроль давления в воздушной камере бака без подключения к системе. По производственным нормативам оно составляет 1,5 атм. Однако, на момент покупки бака данное давление может быть существенно занижено по причине утечки, связанной с неисправностью золотника. Следовательно, после покупки необходимо проконтролировать давление, а в случае пониженного показателя исправить ситуацию.
Рекомендуется не устанавливать аккумулятор сразу после покупки, если давление в баке оказалось заниженным. Необходимо повысить показатель и оставить бак на сутки, после чего вновь проконтролировать показатель. Если давление вновь упало, необходимо заменить золотник. А в случае сохранения проблемы бак следует заменить, поскольку нарушена герметичность. Проверять давление в дальнейшем следует только по факту полного сброса давления воды в системе.
ДЖИЛЕКС 50 В
- Емкость – 50 л.
- Давление жидкости – 8 атм.
- Давление воздуха – 2 атм.
- Материал мембраны – бутилкаучук.
- Компоновка – вертикальная.
- Габариты – 360х360х750 мм.
Начинает наш обзор гидроаккумулятор Джилекс 50В. Производитель рекомендует использовать его для автоматизированных систем водоснабжения, которые используют одну точку водозабора. Поддерживаемое рабочее давление в системе достигает 8 атм. Корпус гидроаккумулятора изготавливается из стали толщиной 1мм, которая подвергается процессу фосфотирования. Это уменьшает вероятность образования коррозии и позволяет увеличить срок службы прибора. Кроме того, снаружи, корпус покрывается порошковой краской, толщиной в 120 мкн, стойкой к ультрафиолетовому излучению.
Рабочая мембрана изготовлена из бутилкаучука. Особенности конструкции позволят осуществить быструю замену мембраны, что упрощает обслуживание аппарата. Данная модель оснащена сменным металлическим фланцем, который позволяет быстро и удобно производить текущее обслуживание гидроаккумулятора. В качестве конструкционного материалам данного элемента используется оцинкованная сталь. Кроме металлических опор, на которые устанавливается агрегат, в комплекте имеются регулируемые пластиковые подложки. Их наличие позволят отрегулировать гидроаккумулятор точно в горизонтальной плоскости. Также к преимуществам данной модели можно отнести ее компактные размеры и наличие воздушного клапана для контроля давления.
Подбор гидроаккумулятора для системы водоснабжения. Как выбрать?
Любителям простых решений можем с уверенностью предложить: покупайте гидроаккумулятор на 24 литра, а место отведите по возможности ближе к насосу – и ваша система водоснабжения будет работать нормально.
Если строение побольше, или семья большая, и активность в пользовании водой высокая, стоит заняться некоторыми расчетами.
Подходим с точки зрения включения-выключения насоса. Лучше не включать насос чаще 30 раз в час. Узнайте производительность своего насоса, скорее всего она около 40 л в минуту. В гидроаккумуляторе вода и воздух делят пространство на половину… так что, с этой точки зрения вам нужен объем гидроаккумулятора до 100 литров.
Вопрос пикового потребления: 8 литров воды на кухню, 10 литров воды на душ, и 6 литров – на туалет. Это в минуту!
Если туалетов два, то нужно тоже это учесть.
Получим цифру в 30 литров в минуту. В баке гидроаккумулятора у нас только половина – это вода, помним об этом. Гидроаккумулятор для систем водоснабжения до 100 литров и с этой точки зрения подойдет!
Примечание для усидчивых: Если хотите подойти к вопросу еще тщательнее, поинтересуйтесь довольно широко известной международной методикой расчета. Ее еще обозначают аббревиатурой из латинских букв UNI. Методика потребует от вас усилий – надо заполнить таблицы, и разобраться с формулой расчета.
С точки зрения резервирования воды на случай отключения – принимайте решение субъективно, исходя из вашего понимания того, что такое резерв и сколько воды вам надо «на всякий случай».
Как подобрать гидроаккумулятор для водоснабжения с точки зрения давления. Давление должно быть ни в коем случае не меньше, чем давление в системе водоснабжения дома. Высота труб в 10 метров дает вам давление в 1 бар. Кран работает нормально при 0,5 бара.
Вам надо, чтобы давление было не меньше суммы этих двух значений, то есть, 1,5 бара. Обычно заводы-изготовители обеспечивают именно эту цифру. Однако давление в гидроаккумуляторе следует проверять один-два раза в год!
Заземление в частном доме. Видео и статью об устройстве заземления в доме вы найдете здесь.
А в этой этой статье про молниезащиту частного дома.
Подключение гидробака
Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.
С использованием поверхностного насоса
Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.
- Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
- Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
- Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
- Затем следует по очереди привинтить прочие устройства.
Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке
Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос». Следует не путать провода
Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки
Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.
С погружным насосом
Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.
Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.
Схема является следующей:
чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.
Устройство гидроаккумулятора и его составляющие
Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.
Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:
- При установке использовалась инструкция;
- Все тщательно загерметизировано;
- Изделие полностью соответствует ГОСТ стандарту по своему качеству.
Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.
Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.
Как подключить
Бак имеет два технических отверстия: патрубок для подсоединения к системе и отверстие на противоположной стороне, оснащённое клапаном для сброса избыточного давления в газовой (воздушной) камере.
На начальном этапе монтажа необходимо правильно подобрать место установки. Рекомендуется врезать гидроаккумулятор на трубу обратной подачи воды между последней батареей и отопительным котлом. Причём, чем ближе ёмкость к котлу, тем это лучше для стабильной работы системы – не будет резких перепадов давления.
Перед баком обязательно ставится обратный клапан и манометр для контроля показателей давления. Задача у клапана та же, что и у гидроаккумулятора. Этот узел компенсирует скачки давления, но рассчитан он на большую нагрузку.
Важно, чтобы к баку был обеспечен свободный доступ – в отдельных случаях хозяевам придётся самостоятельно регулировать клапан воздушной камеры. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления
Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления
Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления.
Типы конструкций и их устройство
В зависимости от используемого насоса и расположения гидроаккумулятора для насосной станции, в быту применяются устройства горизонтальной и вертикальной установки.
Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.
Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещениеИсточник remkasam.ru
Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.
В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.
Слив воды производится стандартным краном на входеИсточник makemone.ru
По характеристикам насоса
Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.
- Чем выше мощность агрегата, тем больше должен быть объем гидробака.
- Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
- Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.
Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:
Таблица определения максимального расхода воды
Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.
ЧИТАТЬ ДАЛЕЕ: ТОП-10 самых необычных отелей мира: фото с описанием
Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?
- Допустим, производительность равна 80 л/мин или 4800 л/час.
- А в пиковые часы вам нужно 4500 л/час.
- При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
- Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.
Это важно! Имейте в виду, что общий объем гидроаккумулятора и максимальный объем воды в нем далеко не равны. Вода занимает только примерно треть внутреннего пространства резервуара
Для чего нужен гидробак
Так ли необходим гидроаккумулятор для систем водоснабжения? На сегодня — это лучший способ профилактики поломок насоса и оборудования сантехники. Без накопительного резервуара скважинный насос будет включаться каждый раз, когда открывается кран, а 20-30 включений является предельным количеством в час. Если это делать чаще, то насос вскоре потребует замены. Мембранный бак выполняет следующие функции:
- увеличивает временной промежуток между включениями насоса, тем самым продлевая срок его эксплуатации;
- предотвращает возможные гидроудары в системе автономного водоснабжения за счет поддержания определенного давления в трубопроводе;
- защищает от поломок все компоненты водоснабжения, включая трубы, сантехнику и бытовые приборы, использующие воду.
Конструкция и принцип работы устройства
Прежде чем начать поиски нужной модели оборудования необходимо ознакомиься с его конструкцией и принципом работы. Гидроаккумулятор – резервуар определенного объема, который создает в системе водоснабжения необходимый запас и давление для подачи жидкости в самую высокую точку забора воды. Конструктивно он выполнен в виде стального бака, внутреннее пространство которого разделено на две части резиновой мембранной. Мембрана имеет грушевидную форму и соединяется с баком при помощи фланца. Соединение с трубопроводом осуществляется при помощи резьбового соединения.
Принцип действия гидробака основано на применении сжатого воздуха, который закачивается во внутреннее пространство между металлическим корпусом и мембраной под давлением 1,5 – 2 бар. При открытии водопроводного крана сжатый воздух начинает воздействовать на резиновую мембрану, которая начинает сжиматься и вытеснять воду через выходной клапан. В момент, когда объем жидкости в резервуаре доходит до своего минимального значения открывается впускной клапан и вода начинает заполнять мембрану, и процесс повторяется сначала.
В вертикальном гидроаккмуляторе воздухоотделение происходит автоматически, в горизонтальном — вручную
Для нагнетания давления до необходимого значения в конструкции гидробака предусмотрен ниппель для накачивания воздуха. В ходе эксплуатации, при проведении монтажных или ремонтных работ в резервуаре возникают воздушные пробки. Избыточное давление стравливается через специальный клапан для удаления воздуха.
Как определить разрыв мембраны?
Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:
- Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
- Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.
Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.
Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

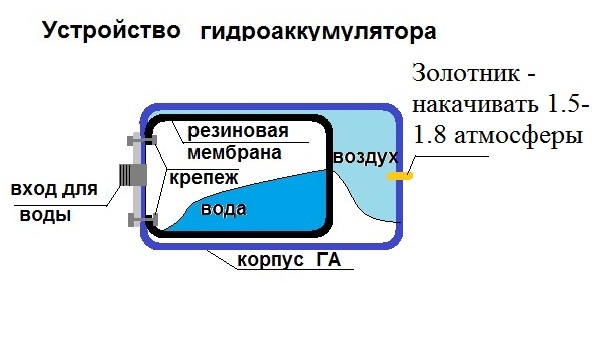

Гидроаккумулятор устройство, принципы работы
Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.
Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.
Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:
Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.
Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.
Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:
На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.
В стандартной методике расчета объема бака (ОБ) используют следующую формулу:
ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:
Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.
При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.
Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.
Статья по теме:
Как установить реле давления для гидроаккумулятора
Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.
Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:
Процесс подключения реле давления к гидроаккумулятору
Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.
Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.
Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.
Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.
Подбор объема гидроаккумулятора
Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:
- 24 литра;
- 50;
- 60;
- 80 литров.
Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.
Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.
Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.
Основные правила подбора:
- емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3\час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
- объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
- если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.
Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему
Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.
Кроме того, нужно учитывать такие правила:
- при подборе емкости, считается общее число точек их одновременное потребление воды;
- например, значение получилось около 30 литров;
- нужно знать, что вода занимает примерно половину от объема гидробака.
Нужен ли запас емкости?
Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.
Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.
Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.
