Зачем нужна гребенка отопления

Назначение гребенки

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

Для оптимального результата рекомендуется установить коллекторы гребенки на горячее и холодное водоснабжение. На выходе каждой трубы устанавливается кран, с помощью которого можно быстро остановить подачу воды на любой прибор. Это свойство пригодится при поломке крана или сливного бачка.

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Распределительные коллекторы Rehau не только очень надежны, но и имеют привлекательный внешний вид

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

Разновидности коллекторов

Конструкция коллекторов простая, так что разделять есть смысл только по материалу, из которого изготовлены гребенки и по способу крепления труб. Конструктивно они делятся на две группы:

  1. Распределительный коллектор. Предназначен для распределения жидкости с общего канала к конечным потребителям, распределяя воду по отдельным каналам.
  2. Сборный (возвратный) коллектор. Предназначен для приема жидкости с нескольких каналов и отправления в общий канал системы.

Условно коллекторы делятся по количеству отводов, наличию запорной арматуры, размерам входных и выходных отверстий.

Эти факторы придется учесть при выборе. На большое количество контуров может понадобиться несколько коллекторов.

Типы крепления

По типу крепления элементов различают:

  1. С фитингами под пайку. Такой метод часто применяется для полипропиленовых труб, реже для сшитого полиэтилена.
  2. Евроконус. Применяется для всех типах труб и коллекторов.
  3. Комбинированные. Например, для входного отверстия резьба, а выходные сделаны под пайку с полипропиленовыми трубами.

Типы коллекторов и удобство монтажа

Самые удобные в монтаже гребенки из сшитого полиэтилена. Чуть менее простой в монтаже материал коллектора — полипропилен.

Монтаж полипропиленового коллектора и труб может быть сделан на основе фитингов или сварки — это эффективный и надежный метод создания стыков, но делает сложной смену определенных участков конструкции. Если труба напрямую приварена к гребенке, то в случае течи на стыке с коллектором потребуется замена всей конструкции, так что для соединения с гребенкой лучше использовать фитинги.

Предел прочности полипропилена высок как на удлинение, так и на изгиб. При нагреве можно деформировать материал и делать изгибы, но здесь нужно быть осторожным. При нагревании прочность материала падает, что увеличивает вероятность повреждения.

Монтаж гребенки из полипропилена делаем контур

Современный коллектор из полипропилена своими руками сделать несложно. Более того, пластиковые патрубки отличаются большими достоинствами, чем металлические. А именно:

Собирается гребенка из полипропиленовых труб быстро, если схема под рукой, равно как и все комплектующие.

Монтаж по схеме

Кардинальных отличий от сборки металлической конструкции в гребенке из пластика нет

Важно только применять при соединении уплотняющую ленту-фум или Тангит Унилок, маркированные как годные для больших температур. Патрубки соединяются пропиленовыми муфтами и коленами. После монтажа гребенки, конструкцию проверяют на герметичность

На входы-выходы устанавливаются регулирующие краны. Подача-обратка снабжается контрольно-измерительными приборами

После монтажа гребенки, конструкцию проверяют на герметичность. На входы-выходы устанавливаются регулирующие краны. Подача-обратка снабжается контрольно-измерительными приборами.

Пластиковая гребенка – распределительный коллектор для воды выгодно отличается от металлической тем, что даже сработанная своими руками выглядит презентабельно, не требуя покраски или маскировки под стены и полы.

Улучшение характеристик

Чтобы коллектор отопления работал экономно и оптимизировано, к гребенке присоединяют гидрострелку – трубу с несколькими выходами для присоединения, по виду напоминающую общее устройство, но с большим объемом внутри. Ее монтируют к коллектору, а принцип действия следующий:

Гидрострелка приобретается из нержавеющей стали или изготавливается из полипропиленовой труб диаметром 70–100 мм.

До того как гребенка отопления своими руками начнет работу, всю конструкцию заполняют водой и проверяют на герметичность.

Распределительная гребенка — один из главных элементов коммуникации!

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант1. Без дополнительных циркуляционных насосов и гидрострелки.

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос. Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки. Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

Вариант2. С насосами на каждой ветви и уравниванием давления гидрострелкой.

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами. Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми регулировочными температурными клапанами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя. Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки). Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл. К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены — латунь, сталь, чугун, пластик. Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина. Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

  • если грамотно провести сварку, то такая конструкция не будет подтекать;
  • полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
  • небольшой вес прибора;
  • простота монтажа.

Из латунных фитингов

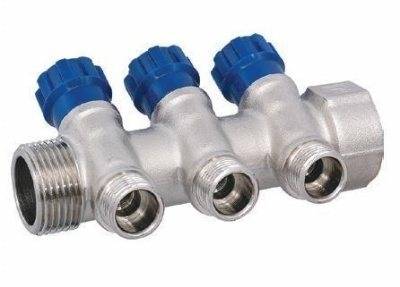

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

  • если грамотно провести сварку, то такая конструкция не будет подтекать;
  • полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
  • небольшой вес прибора;
  • простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Монтаж распределительной гребенки теплого пола

Теплый пол – это низкотемпературная система отопления, вода в трубах не должна быть горячее 45 градусов. В идеале на поверхности пола должна быть температура порядка 36-37 градусов, чтобы ступням было комфортно. Если теплый пол единственный источник тепла, то монтаж коллектора выполняется так же, как для высокотемпературного отопления. Степень нагрева теплоносителя регулируется на котле.

Если же низкотемпературная система обогрева комбинируется с обычными батареями, то схема гребенки теплого пола отличается. В таком случае обязательно нужно устанавливать смесительный узел. Это элемент контура, который подмешивает в подачу воду из обратки. Сердце смесительного узла – это термостатический клапан. Если петля теплого пола одна, то она подключается в общий коллектор, а термостатический клапан устанавливается прямо на трубы.

Если колец низкотемпературного отопления много, что бывает чаще всего, то требуется монтаж отдельной гребенки теплого пола. Она подключается к первому коллектору как обычный радиатор двумя трубами. Смесительный клапан устанавливается перед вторым коллектором и регулирует температуру сразу для всех контуров теплого пола.

Как сделать гребенку для отопления своими руками

Если хотите изготовить гребенку для теплого пола своими руками, то проще всего будет это сделать из полипропилена. Сразу отметим, что в такой коллектор у вас не получится установить расходомеры и термостатические клапана. Максимум на что можно рассчитывать – это запорная арматура, которая устанавливается перед гребенкой для каждой трубы.

Схема правильная, но исполнение отвратительное.

Для изготовления понадобятся:

  • тройники;
  • труба;
  • паяльник.

Суть заключается в том, чтобы соединить тройники из полипропилена в одну линию. В качестве муфт нужно использовать нарезанную трубу. Следите за тем, чтобы патрубки тройников находились в одной плоскости. Сразу на патрубки нужно припаять полипропиленовые муфты с переходом на металлическую резьбу. Некоторые перед муфтой устанавливают пластиковые шаровые краны, но делать это не рекомендуется, так как снять их уже нельзя, придется переделывать всю гребенку целиком.

Гребенка отопления, изготовленная своими руками, может использоваться только в тех контурах, где длина всех петель циркуляции равная или приблизительно равная. Из-за отсутствия  отверстий для установки расходомеров нельзя регулировать гидравлическое сопротивление. Если одна из петель будет длиннее, то ее сопротивление также будет больше. Вода туда просто не потечет.

Выбор места установки коллектора отопления

Перед осуществлением подключения коллектора отопления проверяется место установки на отсутствие каких-либо помех. Подобная распределительная система обогрева предполагает поэтажный монтаж трубопроводов. Для каждого этажа организовывается независимый обогревательный контур с автономным управлением. При этом учитываются параметры подсистемы, которую они обслуживают.

Узел устанавливается в отдельной нише чуть выше пола. Место расположения устройства подбирается еще на стадии проектирования дома. Если это не было предусмотрено, тогда коллектор можно разместить в любом месте, спрятав его в шкаф. Главным требованием является оптимальная влажность помещения, где будет располагаться распределительный узел отопления. Подойдет для этой цели кладовка, коридор или гардеробная.

Шкаф под распределительный узел можно изготовить самостоятельно или приобрести в готовом виде у производителя, выпускающего запорную арматуру. Конструкция представлена металлическим ящиком с дверцами. В торцевых стенках изделия выполнены отверстия для прокладки трубопроводов системы.

Если к месту установки коллектора не предъявляются эстетические требования, тогда его можно прикрепить к стене в открытом виде с помощью специальных хомутов.

Шкаф под распределительный узел можно изготовить самостоятельно или приобрести в готовом виде

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.
