Монтаж хомута для труб: 4 последовательных этапа

Конструкция простейшего хомута

Все без исключения трубные хомуты состоят из бандажа — обжимного материала, изготавливаемого производителями из стали, и из внутреннего уплотнителя, называемого манжетой. В качестве уплотнительного материала, обеспечивающего герметизацию поврежденного участка, обычно берут специальную рифленую резину, которая позволяет предотвратить деформацию трубы при сильном затягивании крепежных винтов. Наличие резиновой прокладки в конструкции изделия также способствует понижению вибрации и шума.

При выборе хомутов обращают внимание на такие характеристики изделия как:

• внутренний диаметр;
• ширина бандажа;
• толщина стальной полосы.

Диапазон затяжки хомута варьируется в зависимости от размера элемента крепежа. Основными показателями, определяющими область его применения, являются прочность соединения и уровень допустимой нагрузки.

Металлические хомуты для крепления и ремонта труб разного диаметра состоят из стального каркаса и уплотнителя, выполненного из гофрированной резины

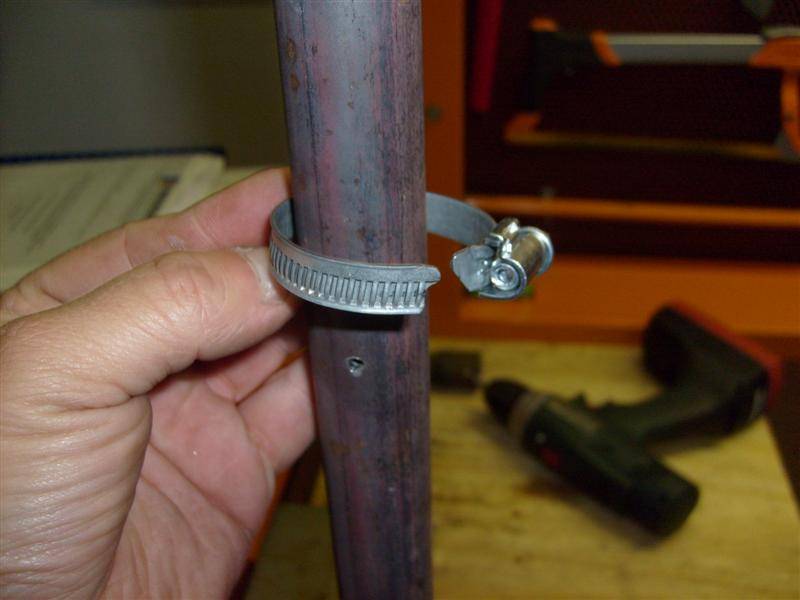

Современный проволочный хомут – устройство и эксплуатация

В первую очередь хотелось бы четко определиться с понятиями: что на самом деле можно называть хомутами. Итак, это устройство, имеющее форму кольца, как правило, изготовленное из легких сплавов металла. Имеет механизм затягивания в форме специальной гайки, в основном, с червячной резьбой, а также, в зависимости от моделей, на гайке применяют метрическую резьбу. В нашем случае основание устройства имеет как бы проволочную основу, но изготовлено из достаточно прочного металла, который при стягивании не деформируется.

В современном варианте стягивающим элементом является как раз гайка с метрической резьбой, при закручивании которой механизм плотно облегает поверхность, при этом капитально зажимая ее на рабочем основании. Область применения хомутов довольно широка, но спектр действия рассчитан на создание герметичного соединения шлангов, резиновых труб с твердыми основаниями, патрубками. С помощью хомута можно герметично соединить водяной трубопровод с резиновым шлангом и не бояться, что где-то может быть протечка.

Изначально такое устройство было создано как раз не для бытовых нужд, а для автомобилестроения. Хомуты являются немаловажным элементом в двигателе практически любого автомобиля. Спросите – почему? Дело в том, что двигатель машины во время работы, за счет вибрации, находится в подвижном состоянии, а различные соединения, подача топлива, масла – это различные патрубки. Как раз резиновые патрубки и имеют свободный ход, и равномерно вибрируют вместе с двигателем, при этом выполняя свои обязанности по подаче топлива. Ну, а крепят их к металлической основе хомутами, они способны обеспечить надежное, герметичное, а главное, прочное соединение важных узлов двигателя.

Крепежные хомуты и материалы их изготовления

Хомутом называют изогнутый по круглому профилю трубы элемент, в котором предусмотрены детали фиксации его на трубной оболочке или поверхности несущих конструкций.

Понятно, что крепежный хомут должен обеспечить надежную фиксацию трубопровода в любом положении. Иногда требуется менее жесткий крепеж, если трубопроводная линия имеет высокий температурный коэффициент линейного расширения (удлинения).

Сталь ввиду своей низкой стоимости чаще других материалов используют для изготовления металлического крепежа. Благодаря ее физической прочности, жесткости, гибкости она способна выдерживать высокие нагрузки длительный период. Во избежание коррозии обычно используют разновидности стали с цинковым, хромированным покрытием.

Помимо стали, хомуты нередко производят из коррозионно стойких материалов: нержавейки, меди, латуни, бронзы, мягкого дюралюминия.

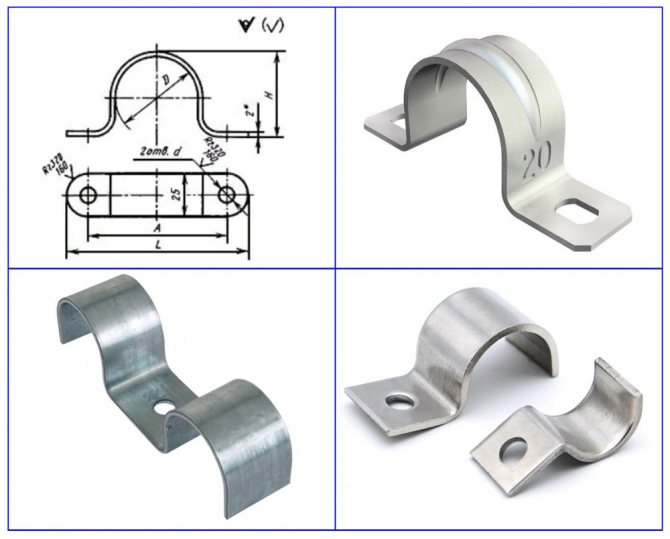

Рис. 2 Скобы по ГОСТ 24193-80

Установка хомутов на трубы

Окончательная установка изделия

Резиновая прокладка, должна находиться в месте повреждения, полностью его покрывая. Затем берётся бандаж, его “ушки” раздвигаются широко в стороны, и он аккуратно надевается на трубу поверх резины. Если все было рассчитано, верно, то в незакрепленном виде между ушками должно присутствовать расстояние около 3 см. Затем в отверстия на ушках вставляются болты и они постепенно, почти одновременно, закручиваются гайками до отказа.

Протекание, возникшее в системе отопления, или водоснабжения быстро устраняется с помощью такого самодельного хомута. В процессе его изготовления воду, конечно, стоит перекрыть, но во время самой установки подача воду должна присутствовать – это позволит сразу же, на месте, оценивать эффективность проводимого ремонта. После завершения работы необходимо тщательно вытереть место бывшей течи и подождать несколько минут для того, чтобы удостовериться в её полном устранении. А сильно торчащие болты можно укоротить с помощью болгарки.

Качественно изготовленный и правильно усаженный хомут способен служить не один год. Но если трубы слишком старые, то прорвать может в других местах. Поэтому, при возможности, их стоит заменять новыми или хотя бы спаивать проблемные места сваркой. Понятно, что если давление в трубах высокое, то сварка будет держать надёжнее любого хомута.

Стоит упомянуть, что кроме обычных, существует врезной хомут. Они применяются при подключения дома к центральному водопроводу.Таки е хомуты устанавливаются любым слесарем с применением фрезерного станка и гаечных ключей. Но такой вид работы должен проводится только человеком со специальным образованием, поэтому им занимаются сотрудники, которые обслуживают систему местного водоснабжения..

После знакомства с этими рекомендациями возможная протечка вас не застигнет врасплох, ведь в такой ситуации на счёту каждая секунда, а точные и вовремя предпринятые действия позволять свести её негативные последствия к минимуму, и без лишнего волнения дождаться приезда специалистов.

Разновидности

Ремонтные хомуты для устранения течи из труб подбираются в зависимости от степени повреждения трубопроводов, материала, из которого сделаны трубы, назначения инженерных коммуникаций.

В зависимости от конструкции и назначения бандаж для ремонта течи может быть нескольких видов:

1. Двухсторонний ремонтный хомут состоит из двух деталей, соединяющихся при помощи болтового соединения. Это универсальное изделие, которое может использоваться в разных ситуациях, подбирается в зависимости от диаметра ремонтируемой трубы.
2. Односторонний бандаж – это U-образная скоба, которая имеет отверстия по краям для фиксации на трубе. Для герметизации с внутренней стороны используется резиновая прокладка. Данные изделия подходят для труб небольшого диаметра.
3. Стандартный хомут.
4. Стандартное двухсоставное ремонтное изделие.
5. Трёхсоставной бандаж подходит для устранения течи на коммуникациях большого диаметра.

Помимо ремонтных есть ещё и крепёжные хомуты, которые могут выполнять функции ремонтных изделий, если необходимо помимо устранения течи зафиксировать трубу к поверхности стены или пола. По сути, это тот же односторонний или двухсторонний хомут только с одной стороны у него приварена гайка для прикручивания к опорному элементу, зафиксированному в стену.

В зависимости от материала, из которого выполнены хомуты, они бывают:

• стальные (без антикоррозионного покрытия);
• из литого чугуна;
• из нержавейки;
• из оцинкованной стали.

Помимо самих бандажей у некоторых производителей изготавливаются комплекты из составных элементов, которые подходят для ремонта трубопроводов большого диаметра. Количество фрагментов в комплекте зависит от диаметра, на который рассчитано изделие.

Фиксация труб с помощью пластмассовых клипс

Полимерные клипсы — это приспособления, посредством которых производится крепёж металлопластиковых и пластиковых труб. Чаще всего клипсы используют, чтобы организовать крепление труб отопления к стене, а также при монтаже водопроводов из полимерных материалов.

Клипсы производятся из материала, который называется полистирол. Полистирол отличается высокими прочностными характеристиками и обладает резистентностью к воздействию неблагоприятных условий, что позволяет обеспечить надёжность крепления.

Клипсы могут быть двух типов:

• одинарные;
• двойные.

Двойные клипсы удобны для монтажа водопровода, когда трубы горячей и холодной воды располагаются рядом

Двойные клипсы чаще всего используются при прокладке водопроводных конструкций. Это связано с тем, что их использование позволяет закрепить обе линии водоснабжения (горячую и холодную). Использование двойных изделий не только упрощает монтаж водопровода, но и ускоряет этот процесс. Из отдельных одинарных клипс можно выполнить единую конструкцию. Сборку клипс между собой позволяют осуществить специальные пазы, которые располагаются на изделии.

Показатель сечения клипс колеблется от 16 до 50 мм, поэтому они идеально подходят для монтажа бытовых коммуникаций. Клипсы могут иметь зажимы или цельные узлы, оснащённые дюбелем. Изделия второго типа монтируются проще всего.

Алгоритм крепления труб к стене посредством этих элементов выглядит следующим образом:

1. В первую очередь на стене необходимо выполнить разметку, которая будет соответствовать расположению крепёжных элементов. Расстояние между клипсами вычисляется заранее и определяется с учётом характеристик конкретного трубопровода.
2. На втором этапе производится подготовка отверстий под клипсы. Для организации отверстий потребуется перфоратор с буром. Показатель сечения бура может быть 8 или 10 мм, в зависимости от того, какие именно используются дюбели для монтажа клипс.
3. Далее производится монтаж крепёжных элементов к стене с помощью дюбелей.
4. В конце остаётся зафиксировать трубу в клипсах.

Изготовление хомута

Если по каким-либо причинам приобретение хомута в специализированном магазине невозможно, вопрос можно решить с помощью самостоятельного изготовления элемента.

Для этого следует проделать следующее:Необходимо взять полоску оцинкованной жести необходимой ширины и толщиной около 1 мм.С помощью гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, необходимых для изготовления ушек для крепления.Полоса полученной ранее длины отрезается от листа и разделяется на две части (можно сделать цельный хомут из одной полоски).Заготовки загибаются до необходимой формы. Работу можно проводить как непосредственно на месте, так и используя отрезок трубы такого же диаметра в качестве макета.С каждой стороны полученных полуколец с помощью пассатижей отгибаются ушки, необходимые для крепления. В них сверлятся отверстия.В качестве уплотнителя можно использовать простую резину толщиной от 3 мм.Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.Стоит отметить, что такой вариант при правильном и качественном изготовлении и монтаже мало будет отличаться от заводского аналога, а потому с успехом может быть использован для установки, например, на водопроводную трубу.Иногда разновидность хомута может использоваться для уплотнения соединения труб, используемых в садово-огородных работах.

Например, использование систем полива разной сложности невозможно без плотного соединения элементов. Такие хомуты в целом аналогичны по конструкции упомянутым выше деталям, но лишены уплотняющего элемента.Относительно того, сколько стоит водопроводный хомут, следует сказать, что цена может довольно сильно отличаться в зависимости от сложности конструкции, материала изготовления, производителя и многих других факторов.Как видно из изложенного, установка хомута на водопроводную трубуне является слишком сложной для самостоятельного осуществления задачей

Важно понимать, что это временная мера, которая не является панацеей, но в качестве меры оперативного решения проблемы вполне пригодна

Как установить хомут на трубу?

Монтаж хомутов из пластика может выполнить любой человек, не обладающий практическими навыками. При выполнении монтажных работ нужно соблюдать ряд правил, которые помогут надежно закрепить трубопровод на любой поверхности на длительный срок.

Общие правила по расположению крепежей

Чтобы сделать прочное, долговечное соединение с помощью пластиковых хомутов, нужно учитывать ряд правил:

• Располагать зажимы как можно дальше от источников открытого пламени, сильно нагревающихся поверхностей.
• Заранее подготовить чертеж расположения трубопровода, чтобы рассчитать требуемое количество хомутов.
• Если трубы тяжелые, большого диаметра, сократить шаг между отдельными крепежными элементами.

Нельзя сильно затягивать зажимы. Пластик может лопнуть от напряжения.

Необходимые инструменты

Чтобы выполнить монтажные работы, нужно подготовить:

• крестовую, минусовую отвертку;
• перфоратор для сверления бетонных поверхностей;
• шуруповерт с битой;
• требуемое количество крепежей.

Хомуты закрепляются дюбелями.

Технология фиксации труб с помощью хомутов

Людям, которые ни разу не устанавливали трубопроводы с помощью пластиковых зажимов, нужно разобраться с технологией проведения работ. Она состоит из нескольких этапов:

• Заранее нарисовать чертеж расположение радиаторов, трубок. Нанести соответствующую разметку на основании.
• Просверлить отверстия под дюбеля с определенным шагом. Он зависит от типа трубопровода.
• Закрепить хомуты в подготовленных отверстиях.
• Повороты трубопровода желательно усиливать дополнительными крепежными деталями.
• Вставить трубы в зажимы, соединить их вместе.

Останется проверить герметичность соединения труб, зажать пластиковые элементы.

Крепление водопроводных труб

Для закрепления отдельных элементов трубопровода, который будет использоваться для подачи горячей воды, клипсы должны быть больше по диаметру. Их нельзя полностью затягивать, поскольку пластик при нагревании расширяется и ему нужно свободное пространство для хода.

Важно правильно рассчитать шаг между отдельными клипсами. Это можно сделать, если учитывать следующие факторы:

• Для горизонтального расположения трубок холодного водоснабжения, диаметром до 16 мм, оптимальный шаг — 80 см. Если трубопровод будет закрепляться на вертикальной поверхности, шаг увеличивается до 120 см.
• Чтобы закрепить трубы диаметром до 16 мм с теплоносителем температурой до 50 градусов по Цельсию, оптимальный шаг — 50 см.

Чтобы не слышать звук текущей воды по трубам, на пластиковых клипсах нужно установить специальные резиновые прокладки.

Крепление канализационных труб

При монтаже канализационной системы нужно учитывать несколько особенностей:

• Оптимальный шаг расположения хомутов для труб диаметром до 50 мм — 40 см. Для трубок диаметром до 100 мм — шаг увеличить вдвое.
• Для надежности закрепления канализационного слива, на каждом из его поворотов устанавливается дополнительный зажим.
• Расстояние между клипсой и стеной — 5 см.

Закреплять канализационные трубки диаметром свыше 100 мм с помощью пластиковых зажимов нельзя. Для этого нужно использовать металлические хомуты.

Монтаж хомутов

Выбор материала

Хомуты бывают различных размеров и конструкций, однако все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия обязательно присутствуют зажимные болты, которые дают возможность затянуть хомут максимально плотно вокруг ремонтируемой/монтируемой трубы. По сфере применения, данная продукция подразделяется крепежные и ремонтные наименования.

Крепежный хомут: фото

Хомут-крепеж состоит из металлической оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Обязательным условием продукции данного типа является наличие бокового крепления, которое чаще всего выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену или потолок.

Хомуты для ремонта течи имеют более широкую металлическую оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Также существуют специализированная продукция для врезки дополнительной ветки в водопровод – с ее помощью можно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, является отсутствие сильного давления в системе.

Ремонтный хомут с резиновой прокладкой

При приобретении, особое внимание следует обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает покупку напрасной. Диаметр трубы определяется штангенциркулем или за неимением оного, можно просто измерить внешнее сечение трубы

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию

Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

Подбор размеров

Монтаж крепежа

• Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от длины и веса трубы – в стандартных ситуациях оно составляет порядка одного – двух метров;
• На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать следует до упора, но не следует слишком усердствовать, чтобы не деформировать оболочку изделия;

Монтаж труб не представляет сложностей исполнения своими руками

Вставляется труба и хомут зажимается

Здесь важно создать плавающий зажим и не переусердствовать – он не должен быть слишком плотным, чтобы компенсировать температурное расширение/сжатие материала;

Устранение течи

• Перед тем как поставить хомут на трубу, желательно выключить подачу воды в системе. Если такой возможности нет, установка также возможна, однако вам придется изрядно намокнуть;
• Хомут одевается на лопнувшее место таким образом, чтобы трещина/полость находилась примерно посередине резиновой прокладки. Резиновый уплотнитель должен лежать ровно, без складок. Фиксаторы затягивают максимально плотно, чтобы избежать протекания;

Устранение течи

Место соединения вытирается насухо, возобновляется подача воды и хомут для труб просматривается на предмет наличия течи. Если таковая имеет место, то крепление дополнительно подтягивается;

Врезка труб

В первую очередь сверлится отверстие необходимого диаметра, затем на него одевается переходник. Главное, чтобы уплотнительная прокладка легла без загибов. После затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.

Врезка ответвления в водопровод

Самодельные хомуты

Если у вас лопнула труба, а нужных хомутов под рукой нет, то можно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно прост – вам понадобятся обычные хомуты, любой конструкции и кусок плотной резины, которая будет исполнять роль прокладки.

Место течи плотно бинтуется резиной, после чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, можно использовать обыкновенную проволоку, посредством которой с обеих сторон перетягивается место стыка. Следует отметить – несмотря на то, что такой “ремонт”, может прослужить несколько лет – данное решение является временным.

Бандаж трубы резиной

Скрытие полипропиленовой трубы в стене

Лучший вариант реализации трубопровода является его прокладка в штробах либо каналах. Такой способ позволит защитить систему от негативного воздействия окружающей среды и прочих факторов. А качественная фиксация позволяет снизить напряжение в трубопроводе.

Разберемся, какой порядок действий при монтаже системы коммуникаций таким образом. Первым делом в стене проделывается отверстие под канал. Все элементы трубопровода защищаются мягким материалом (прочитайте: «Как спрятать полипропиленовые трубы в стене – правила монтажа»). Чаще всего для этих целей используют минеральную вату и гофрированный картон, но бывают и другие варианты.

Если присутствует такая необходимость, то заготавливается теплоизоляционная и водоотталкивающая прокладка. Затем можно переходить к монтажу труб в проделанный канал. Все коммуникации заделываются с помощью шпаклевки, либо их можно скрыть различными отделочными элементами. Под конец выполняется финальная отделка стен. Результатом этих действий станет целиком скрытый трубопровод.

Преимущества и виды

Сантехнические хомуты — это элементы крепления труб, обеспечивающие их монтаж в вертикальной и горизонтальной плоскости, например, к полу, стене и пр. Также они используются для установки системы к фундаменту, асбестоцементным столбам забора и другим несущим конструкциям.

Преимущество хомутов выражается в том, что они обеспечивают трубам движение во время работы внутри фиксации, что является важным условием для длительности эксплуатационного срока. Ко всему прочему, они дают возможность водосточным трубам во время работы расширяться. Особенно это касается систем отопления, газовых и дымовых коммуникаций. Элементы фиксации классифицируются по материалу и области применения. Сырье для их производства:

Металлические или стальные хомуты прорезинены, но все равно являются жесткой конструкцией. Поэтому они являются источником крепления медных, чугунных, металлопластиковых труб. Резиновая прокладка обеспечивает мягкую и плотную стыковку, она защищает трубопровод от процесса изнашивания в местах крепления.

Пластмассовые устройства не обладают повышенной жесткостью, по сравнению со стальными, но сегодня их применяют гораздо чаще. Все потому что во многих системах (водоснабжения, канализации,воздуховодов) используют трубы ПВХ. Данное крепление подходит для современных материалов, таких как полипропилен и полиэтилен. По применению они бывают следующими:

• Электротехнические,
• Трубные с гайкой,
• Шланговые с гайкой,
• Усиленные трубные крепления,
• Неразъемные,
• Ремонтные,
• Пленки.

Оцинкованные хомуты с применением гаек это то же самое, что и скобы для труб. Они часто изготавливаются из нержавеющей стали холоднокатаного проката производства. Их сферой применения является установка и закрепление шланга и монтаж труб на горизонтальных плоскостях. Разница только в конструкции и материале применения. В качестве крепления труб используются плотные крепления, армированные поперечными никелевыми волокнами.

Аналогами стандартных гаечных конструкций являются усиленные трубные, которые находят применение в сфере гидравлических конструкций, так как они сверхпрочные и негорючие. Благодаря двойному гаечному креплению такие детали выдерживают повышенную нагрузку. Данные нержавеющие элементы затягиваются с обеих сторон, что незаменимо для монтажа больших напорных коммуникаций. Бывает, что они оснащены вместо гайки шурупом, поэтому они становятся односторонними.

Электротехнические элементы применяются для монтажа электрического кабеля на столбах, стене и др. Они больше похожи не на хомуты, а на кронштейны, обеспечивающие не полные круговые скрепления, а отверстия для протяжки проводов. Они не являются проводниками электрического тока, так как изготовлены из резины.

Чтобы проложить магистральные водопроводные трубы используют выдерживающие большие нагрузки неразъемные скобы. Они устанавливаются на различные плоскости, их часто приспосабливают к перекрытию для монтажа кровельных водосточных систем. Крепление происходит с помощью планки и шпильки с зажимом с обеих сторон.

Ремонтные хомуты — это съемная конструкция, применяемая для срочного устранения протечек труб. Они являются временным креплением.

Ударопрочный нейлон служит материалом для ленточных хомутов, которые способны выдерживать большие нагрузки. Применяются в качестве опоры для гофрированных пластиковых труб ненапорной или дренажной системы канализации. Они могут занимать место на полу, фундаменте и других поверхностях.

Также хомуты из ПВХ бывают сдвоенные и одинарные. Отличием служит возможность регулировки диаметра скобы. Сдвоенные образцы устанавливаются и переустанавливаются на любую трубу.

Процесс монтажа

Что касается процесса установки хомута, к примеру, на трубу отопления, то тут все достаточно просто. Действия для большой эффективности лучше проводить поэтапно:

В случае если все этапы работ были проведены верно, то течь будет устранена. Нагляднее всего это будет заметно, в случае если перекрытие воды не производилось. Помимо этого, направляться добавить, что для дополнительной герметизации места соединения внутреннюю поверхность резинового уплотнителя хомута возможно обработать силиконовым герметиком, который по окончании полимеризации даст фактически полную уверенность в плотности соединения.

Разновидности недостатков, с которыми позволяет справиться ремонтный хомут

Такие изделия могут справляться с самыми разными неполадками в трубах. А конкретно:

• прорыв трубы;
• трубопроводный свищ. В данном случае применяют хомут, который оборудован гибкой прокладкой. Прокладка плотно вдавливается в свищ и закрывает его;
• трещины в водопроводе. В данном случае ремонтные устройства могут убрать течь и из очень маленьких, и из больших расколов на стенке трубы;
• перелом трубы. Хомут не только справится с данной проблемой, но и как правило выступает в роли крепления к неподвижной опоре (стене);
• недостатки сварки;
• игольчатые отверстия;
• повреждения механического типа (от ударов).

Применение хомутов

Использование ремонтного хомута для труб позволяет справиться с небольшими повреждениями, перекрыть лопнувший участок или закрыть протечку, образовавшуюся в процессе коррозии. Это ремонтное приспособление позволяет очень быстро и без особых усилий справиться с проблемой.

Их применяют на различных участках трубопровода — горизонтальных и вертикальных. На сгибах, тройниках и крестовинах это приспособление является малоэффективным и, в таких случаях применять его категорически возбраняется. Материал ремонтируемых труб может быть любым — от пластичной меди до более ломкого чугуна. В этом смысле нет никаких ограничений. Для трубопроводов, которые изготовлены из различных полимеров, существуют специальные приспособления. Их без особого труда можно приобрести в любом строительном магазине.

Кроме этого, существует ремонтное изделие из асбестоцемента. Но применяется такой тип хомута достаточно редко из-за своих специфических качеств.

Хомут накладывается только на прямой участок трубопровода

Конструкция и предназначение

Пластиковые хомуты для труб — узкие полоски, на одном конце которых закрепляется специальный замок. На поверхности полосы присутствует множество зазубрин, которые предназначены для обжима выбранных деталей, элементов трубопровода.

Предназначение:

• фиксация труб, шлангов к вертикальным, горизонтальным поверхностям;
• стяжка кабелей, проводов;
• соединение отдельных элементов трубопроводов.

Пластиковые хомуты подходят для монтажных работ внутри, снаружи помещений. Изготавливаются крепежные элементы из АБС-пластика, устойчивого к ударам, механическим воздействиям.

Полупрофессиональный вариант

Описанный ранее пример изготовления проволочного хомута, является «срочным». Но если изготовление изделия не требует особой спешки, и в наличии имеется инструмент, то самостоятельно можно соорудить достаточно неплохой вариант изделия. Такой уже сможет прослужить долгие годы.

Необходимый инструмент

Для начала, следует понять, какой инструмент понадобится:

• Молоток или легкая кувалда;
• Дрель и сверло (Ø 6 — 8 мм);
• Болгарка или специальные ножницы для резки металла;
• Измерительные приборы – линейка, штангенциркуль;
• Гаечные ключи, плоскогубцы.

Материалы

Для изготовления хомута, способного переносить значительные нагрузки потребуется:

• Пластина из металла, умеренной толщины, желательно до 1 мм. Не стоит использовать сталь большей толщины, поскольку ее не только будет проблематично сгибать, но и она не позволит сделать достаточно герметичное соединение;
• Резиновая полоска, толщина ее должна составлять порядка 3-х мм;
• Болты, гайки (Ø 6 — 8 мм). Желательно иметь и шайбы к ним.

Алгоритм изготовления

Для успешного изготовления хомута своими руками, не потребуется особых способностей в этом деле, но некоторые элементарные навыки все же нужны. Согласно советов опытных сантехников, работа должна происходить в следующей последовательности:

Процесс начинается с замера поврежденного участка, затем вырезается пластина из стали соответствующего размера. В размерах пластины нужно учитывать не только длину поврежденного участка трубы, но и ее окружность (после получения размера, к нему стоит прибавить 5 см).

Замер трубы

• С обеих сторон заготовки, с помощью плоскогубцев загибаются «ушки» будущего крепежа (в конечном итоге они должны быть перпендикулярны основной части металлической полосы).
• В «ушках» нужно высверлить отверстия под крепежный болт.

Самодельный хомут

Далее вырезается полоска из резины, ширина которой должна быть меньше окружности поврежденной трубы.

Монтаж

После того, как изделие уже практически готово, можно переходить к его установке, что станет завершением работы.

Металлическая пластина умеренным нажатием огибается вокруг трубы, имеющей аналогичные диаметр той, которая имеет повреждение целостности

В конечном итоге, ушки должны совпасть.
Внимание! Если выполнить перегиб неровно, то могут возникнуть проблемы с установкой крепежного болта.
На место протечки прикладывается заранее подготовленный кусок резины, после чего поверх него устанавливается стальная пластина. Прежде чем приступить к монтажу металлического элемента, его нужно немного разогнуть

Это делается для того, чтобы упростить процесс установки на трубу.
И так, если все было сделано правильно, то между «ушками» останется расстояние в пару сантиметров, и их можно стягивать при помощи болта. При достижении достаточного давления изделия на трубу, течь прекратится.

Назначение и основные параметры хомутов

В большинстве случаев крепления для трубопроводов (кронштейны, планки, хомуты) используются для фиксации функциональных элементов системы к несущей поверхности вертикального или горизонтального типа. Основное предназначение – снижение риска смещения труб в процессе эксплуатации.

Хомут представляет собой кольцо или скобу, которое охватывает трубу. Его диаметр может варьироваться от 14 до 540 мм. Плотное прилегание хомута к металлу обеспечивается за счет наличия стяжного механизма. С внешней стороны пластины располагается элемент, обеспечивающий фиксацию к плоскости – соединительная гайка, в которую можно вкрутить штырь, или пластиковый дюбель с саморезом. Кроме того, зачастую хомуты продаются в комплекте с герметизирующими эластичными прокладками.

Кольца и скобы используются для:

• крепления протяженных и нестабильных участков канализационных, отопительных и водопроводных труб к полу, стенам или потолку (обязательно фиксируются стояки канализации и водоснабжения);
• увеличения надежности и долговечности фиксации стыков труб, особенно при раструбном соединении.

Достоинства металлических хомутов для труб:

• относительно низкая цена;
• простота монтажа;
• возможность использования для крепления различных типов труб.

В большинстве случаев изделия имеют антикоррозийное покрытие, которое увеличивает срок эксплуатации и повышает эстетические характеристики.

Хомуты для труб производятся в соответствии с ГОСТами. В стандартах оговариваются их основные параметры, а именно:

• состав металла;
• диаметр;
• толщина и ширина ленты;
• граничный показатель затягивания;
• предельные нагрузки, которые выдерживает крепеж.

Хомуты для ремонта трубопровода

Подбор хомута для выполнения ремонтных работ

При подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:

• виду устройства;
• материалу, из которого оно изготовлено;
• размерам хомута.

Подбор вида хомута

В специализированных магазинах можно приобрести ремонтные хомуты следующих видов:

односторонний хомут, изготовленный в виде буквы U. С обеих сторон имеются специальные отверстия для крепления устройства к трубе. Хомут односторонний подходит для ремонта труб небольшого диаметра. В остальных случаях устройство не применяется;

Устройство для ремонта труб малого диаметра

двухсторонний хомут. Устройство является универсальным и может быть использовано для устранения течи на любых видах труб. В состав двухстороннего хомута входят две одинаковые u-образные половинки, которые соединяются между собой болтами;

Универсальное ремонтное устройство для различных трубопроводов

трехсоставной хомут. Устройство, состоящее из трех одинаковых частей, скрепляемых между собой болтами; используется для ремонта труб большого диаметра (в большинстве случаев предназначено для промышленных трубопроводов).

Устройство для ремонта труб большого диаметра

Для ремонта бытовых трубопроводов чаще всего используются двухсторонние хомуты, обеспечивающие максимальный уровень герметизации протечки.

Выбор материала

Для производства ремонтных хомутов используются такие материалы, как:

• сталь. Стальные хомуты не имеют антикоррозийного покрытия. Поэтому после установки устройства требуется дополнительная защитная обработка;
• из чугуна. Устройства рекомендуется устанавливать исключительно на трубы, изготовленные из этого же материала;

Устройство для устранения течи чугунных труб

• из оцинкованной стали. В отличие от обычного стального хомута устройство, изготовленное из оцинкованной стали, не требует дополнительной обработки, поэтому используется чаще всего;
• из нержавейки. Материал, также как и оцинкованная сталь, широко используется для изготовления хомутов и отличается прочностью и долговечностью.

Выбор материала, из которого изготовлен хомут, необходимо производить в зависимости от размеров протечки и вида труб.

Подбор хомута по размерам

При выборе ремонтного хомута предварительно рекомендуется определить:

1. диаметр труб. Чтобы получить прочное соединение устройства и трубы, внутренний диаметр хомута должен максимально соответствовать диаметру трубы. Хомут меньшего размера невозможно закрепить, а хомут большего диаметра не будет плотно прилегать к поврежденному участку, что приведет к нарушению герметичности;
2. габаритные размеры хомута подбираются на основании следующих параметров:
   • длина устройства (на рисунке обозначена LE) не может быть меньше диаметра (d);
3. по длине хомут подбирается таким образом, чтобы длина поврежденного участка (LS) увеличивалась минимум на 75 мм с каждой стороны (LU);
4. высота места протечки (øS) не должна быть более 20% от диаметра устройства.

Схема определения оптимальных размеров хомута
