Пленочные системы инфракрасного отопления
Главным греющим компонентом такой отопительной системы является резистивная фольга Alson. Инфракрасные пленочные компоненты монтируются между теплоизоляцией и отделочным покрытием потолков. Это предоставляет возможность скрыть их от взора жильцов дома или гостей.
Тепловое излучение, которое исходит от этих устройств, передается к полу, стенам или другим твердым предмерам в помещении. Теплые поверхности могут распределять тепло по комнате более равномерным образом.
Потолочные ИК панели для отопления в виде пленки не способны сжигать кислород, они поддерживают оптимальный уровень влажности воздуха в помещении, создадут наиболее оптимальный температурный режим в помещении, а тепло, которое от них исходит, напоминает тепло, исходящее от обычных каминов.
Разновидности плёночного обогревателя
Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.
Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).
Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.
Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.
Настенное расположение плёночных обогревателей
Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.
Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.
Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.
Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.
Напольное размещение ИК-обогревателей плёночного типа
Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.

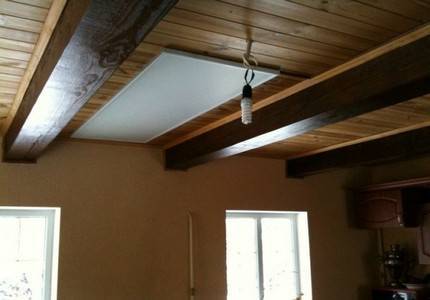

Потолочная установка инфракрасных плёночных обогревателей
При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.
Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.
Разновидности ИК систем и обогревателей

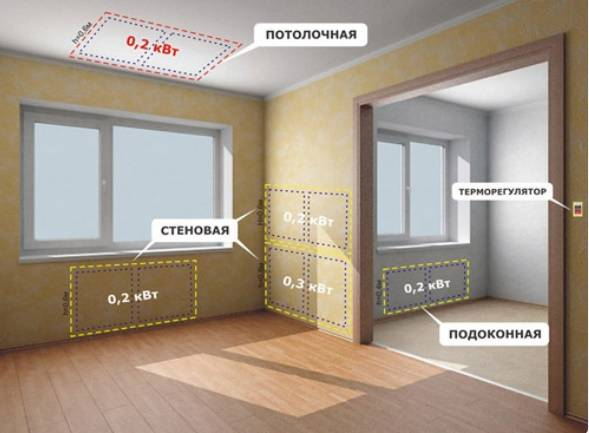

Самой удобной классификацией приборов является тип места установки. Как раз выше упоминалось, что момент высоты и поворота очень важны для комфорта домочадцев. Поэтому есть следующие виды ИК излучателей:
- Потолочные. Данная модель сегодня самая распространенная. Она предназначена для потолков не выше 3х метров. Большинство вариаций потолочных обогревателей относятся к ламповому виду. Излучатели представляют собой цилиндры или пластины. Внешний вид таких приборов очень напоминает люминесцентные лампы. Фиксация такого светильника происходит посредством кронштейнов или цепи. Последнему способу отдают предпочтения больше, так как тут есть возможность регулировать высоту подвешивания, причем, по желанию, ее можно в любой момент поменять. Также на потолки крепятся пленочные ИК обогреватели. Это новинка. Такая пленка имеет несколько слоев, которые выполнены из полимеров. Промеж них расположены дорожки из углеродной пасты, которая и является инфракрасным излучателем. Такое полотно просто настилается на потолок, а фиксируется при помощи дюбелей или саморезов.
- Настенные. Одни из самых первых представителей Ик оборудования. Они хороши еще и тем, что могут не только обогревать комнату, но и существенно оживить ее интерьер. Такие модели имеют разный вид, благодаря чему, отлично вписываются в любой дизайн. Тут технология производства схожа с изготовлением инфракрасной пленки. С наружной стороны, слой расписывают рисунком. Поэтому их можно использовать на подобие картин. Размеры и формы достаточно многообразны. НО! Внешний корпус такой модели имеет тенденцию к разогреву. Поэтому обогреватель должен располагаться на открытой стене, чтобы рядом и перед ним не было никаких посторонних предметов. Также высота монтажа выбирается с тем условием, чтобы ни дети, ни животные не могли к такой картине прикоснуться.
- Напольные. Сегодня уже разработали инфракрасные пленки, которые укладывают на пол. У них есть самоклеящаяся основа. Размер такой пленки может быть 50,80 и 100см. Поверх такого «утепления» спокойно монтируют финишное покрытие. НО! Оно должно быть устойчивым к повышенным температурам. Хотя Ик излучение и не действует, как система «теплый пол», но подстраховаться не мешает.
При желании можно комбинировать все эти приборы между собой. Но чтобы получить действительно эффективное отопление, нужно знать, как его рассчитать.
Классификация по способу расположения элементов
Инфракрасные приборы отопления представлены на рынке в широком ассортименте. По способу расположения нагревательных элементов их можно разделить на три группы: напольные, настенные и потолочные.

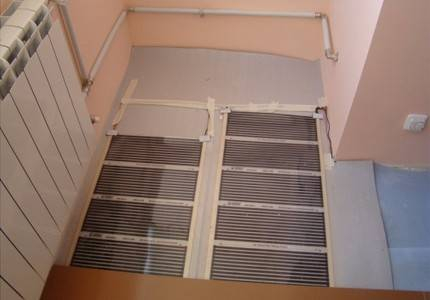

Обогреватели напольного исполнения
Напольные покрытия представляют собой модульные материалы, внутри которых проложены плоские нагревательные элементы. Покрытие выпускается в виде рулонов. Для монтажа его нарезают на куски необходимых размеров.
Полосы рулонного материала размещают на полу таким образом, чтобы излучатели не оказались под тяжелой мебелью; это позволит предупредить снижение теплоотдачи и усыхание деревянных элементов гарнитура
Материал укладывают непосредственно на подготовленный базовый пол. В процессе укладки избегают размещение панелей внахлест и стараются выдерживать расстояние до стен в 10-15 см.
Поверх напольных инфракрасных панелей можно укладывать:
- ковролин;
- паркетную доску;
- линолеум;
- ламинат;
- керамическую плитку.
Настенные и потолочные приборы
В сравнении с напольными системами обогрева выбор потолочных и настенных приборов более широк. Помимо панелей традиционного исполнения встречаются также и дизайнерские встраиваемые модели потолочных излучателей. Их можно монтировать в подвесные потолки. В продаже они представлены в разных размерах и цветовых решениях.
Плиты размещают таким образом, чтобы исходящие от них лучи направлялись на мебель, а та уже, поглотив тепло, стала выступать источником тепловой энергии
Потолочные модели инфракрасных излучателей располагают на высоте от 3 метров и выше. При таком обустройстве тепловой потолок направляется вниз и расходится немного в стороны. Устремляясь вниз, лучи первым делом прогревают напольное покрытие. За счет этого температура на уровне ног всегда на пару градусов выше, чем в районе головы.
Чтобы предупредить просачивание тепла на улицу панели не размещают напротив дверей и оконных проемов.
Инфракрасные излучатели настенного исполнения размещают таким образом, чтобы они находились выше или ниже уровня головы человека
Среди стеновых излучателей отдельно стоит выделить плинтусные системы. Они представляют собой узкие длинные конструкции. Системы устанавливают по периметру комнаты, размещая вместо обычных пластиковых или деревянных плинтусов.
Зона покрытия направленных излучателей является одной из основных характеристик и обычно указана в паспорте к изделию.
Стеновые ИК обогреватели используют нечасто. Циркуляция телого и холодного воздуха происходит снизу вверх, потому разумней предпочесть потолочный или напольный варианты
Виды ИК-обогрева
Потолочный вариант
На потолке жилого дома можно монтировать как инфракрасную пленку, так и панели в качестве элемента отопления. Во втором случае установка рекомендуется при высоте потолка не менее 3,5 м: излучаемое ими тепло может вызывать дискомфорт (например, при попадании на голову) и забирает площадь пространства. С другой стороны, панели легко можно демонтировать и переустановить в другой комнате или забрать с собой при переезде.
Для типового жилища, где высота потолка находится в диапазоне от 2,7 до 3,2 м, эргономичным решением является низкотемпературная инфракрасная пленка, поток лучей которой безопасен для жильцов. Нагревательным элементом в таком оборудовании выступает фольга из алюминия, обладающая свойствами резистивного экрана.
Встроенные термодатчики в потолочной системе позволят экономно расходовать электроэнергию и поддерживать комфортные тепловые условия. Принцип их работы незатейлив: при достижении необходимой температуры они подадут сигнал системе об отключении. Запуск отопления произойдет, когда датчик сигнализирует о снижении тепла ниже заданного уровня.
Газовый инфракрасный обогрев
Представляет собой интеграцию газового оборудования и тепловой энергии инфракрасного излучения. Система отопления состоит из смесительной камеры и керамической пластины. Газ и воздух смешиваются в камере, а затем нагреваются в пластине, являющейся излучателем ИК потока тепла.
Газовый ИК обогрев способствует быстрому увеличению температуры в помещении, что дает существенное превосходство в сильные морозы.
Отопление ИК-обогревателями
В основе инфракрасного обогревателя задействован трубчатый или спиральный нагревательный элемент. Типовая модель представляет собой прямоугольный прибор с металлическим корпусом, покрытый термоустойчивой эмалью. Помимо нагревательного элемента в обогревателе имеются термоизолятор, защитный экран, крепеж, индикаторы включения.
Российский рынок инфракрасных отопительных приборов обладает широким ассортиментом. Сегодня существуют различные варианты цветового исполнения, можно выбрать модель, подходящую по размерам, форме, весу и, конечно же, цене.
ИК-приборы применяются для полномасштабного и локального (точечного) отопления помещения. Это очень удобно, когда создать комфорт и тепло нужно на открытых пространствах дома: на террасе, в мастерской или кладовой.
Принцип работы ИК обогревателей
С целью окончательного принятия решения о том, нужно ли вам это устройство, надо изучить основные принципы его работы. Когда на кону стоит удобство и здоровье в зимнее время, правильный выбор обогрева является ключевым фактором. Для начала, рассмотрим стоимость. Один ИК обогреватель стоит, в среднем, около 5000 рублей. Если вы решили приобрести себе это устройство, то после его использования вы заметите равномерное прогревание всех комнатных предметов. Эта особенность отличает его от других видов обогрева тем, что водные батареи прогревают, в основном, атмосферу помещения.
Инфракрасное излучение не греет воздух. Его греют сами предметы, от которых исходит тепло, так, как инфракрасное тепло воздух просто-напросто не поглощает. Благодаря этой схеме, удаётся добиваться экономии электричества.
В качестве примера, можно привести наше Солнце. Дело в том, что ИК излучение входит в астрономический спектр солнечных излучений. Излучение нашей звезды прогревает космические объекты, а планеты создают атмосферу, в результате чего образуют «микромир» на своей поверхности. Таким образом, на Земле, например, есть тепло и атмосфера, которые дают начало всему живому. Существует несколько спектров такого излучения, которые варьируются по степени дальности. Длинный спектр – наиболее действенный и эффективный. Именно его элементы используются при создании ИК обогревателей.
На самом деле, это очень интересное нововведение. Так сказать, мини-звезда в комнатных условиях, работающая от 220 вольтовой розетки и не зависящая от погодных условий. Световые волны способны нагреть любой предмет в комнате, из чего бы он ни был сделан. Это может быть бетон, керамика, стекло, пластмасса, дерево и всё что угодно. Обычно, такой вид обогрева совмещают со стандартными водными батареями. Это обеспечивает комплексный обогрев комнаты, образно говоря, «по всем фронтам». Таким образом, с самого начала предметы прогревают окружающее пространство на 7-10 градусов.
Приметно и то, что ИК обогрев способен создать комфортную зону, как в комнатных, так и в промышленных масштабах и условиях.
Преимущества инфракрасного теплого пола
Технологии инфракрасного обогрева самые прогрессивные на сегодняшний день. Обобщенный список преимуществ перед обогревом другими способами следующий:
1. Существенная экономия по сравнению с отоплением горячей водой или при помощи масляного обогревателя.
Центральное отопление вообще сейчас оставляет желать лучшего. Температурный уровень не выдерживается, в том числе из-за устаревшего оборудования и недобросовестности организаций, обеспечивающих тепло населению. Если не учитывать стоимость материалов и установку теплого пола, то само обслуживание ничего не стоит, а электроэнергии тратится на обогрев очень мало.
А именно: в среднем расход энергии 30 Вт в час или 720 Вт в сутки на один квадратный метр. Одна небольшая комната занимает примерно 15 кв. метров площади (это уже 10,8 КВт за месяц). Получается, что на обогрев пола в такой комнате за месяц будет потрачено 78,90 р. × 10,80 = 852,12 р. (при учете стоимости электроэнергии для населения с повышенным расходом).
Учтите, что при использовании теплого пола в качестве отопления, вы сами регулируете температуру и время отопления и не зависите от прихотей коммунальных работников или от неремонтируемых поломок в теплосети.
2. Инфракрасный пол нагревается очень быстро – не более пяти минут.
Нагревание элементов пола производится без лишних потерь энергии за считаные минуты. А если говорить о печном или любом другом отоплении, то нужно ждать длительный отрезок времени, прежде чем окружающий воздух нагреется достаточно.
3. Суточное потребление энергии даже в самое холодное время не превышает 70 Вт на метр площади в час.
4. ИФК-пол допускает монтаж под любое напольное покрытие.
Как уже было упомянуто выше, на теплый пол укладывают линолеум, плитку, камень, ламинат, ковролин и не только.
5. Делают теплые полы везде.
ИК-полы монтируют в частных, многоквартирных домах, производственных помещениях, спортивных залах школ, больницах. Даже для обогрева беговых дорожек могут быть смонтированы нагревающиеся полы. Ограничений почти нет, ведь материал пола тоже допускается любой.
6. Теплые инфракрасные элементы устанавливаются на стены.
Если недостаточно отопления от пола либо для наличия выбора среди разнообразных вариантов можно устанавливать ИФК-элементы и в стенах. Инновационная технология и простота таких конструкций позволяет монтировать их не только горизонтально, но и вертикально.
7. Для установки не обязательно иметь специальную квалификацию.
И действительно, при сухой установке любой грамотный человек, ответственно относящийся к делу и внимательно изучивший инструкцию, может сам без помощи специалистов сделать дома такой пол.
8. Теплый пол не создает круговорот пыли и мелких частиц в воздухе.
Считают, что теплый пол не сушит воздух чрезмерно, как обычные системы отопления, поэтому он показан аллергикам и тем, у кого есть заболевания дыхательных путей. Ведь обычно этим категориям людей очень вреден контакт с пылью и его стараются приуменьшить либо избежать вообще.
9. Теплый пол экологически чист, не создает шума, вибраций.
Кроме экологической чистоты, такой пол выделяет большое количество отрицательных ионов, что согласно данным ученых положительно влияет на организм. Происходит улучшение микроклимата в помещении в несколько раз.
10. С помощью ИК-пола помещение прогревается равномерно.
Сравните: от центрального отопления тепло часто только возле батареи. А нагретый воздух сразу от окна идет вверх, а опускается вниз (туда, где живут люди) уже охлажденным, чего не бывает с ИК-полами.
Виды и типы модульного инфракрасного отопления
На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.
Точечные ИК-обогреватели
По внешнему виду напоминают обычные лампы.
Крепятся к стене с помощью кронштейна либо ставятся на пол.
Очень часто используются в качестве элемента интерьера.
Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.
Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.
Плёнка Плэн
Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.
Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.
Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.
Греющие гипсокартонные
Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).
Потолочные панели
Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).
Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.
Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.
Настенные
Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.
Всегда можно увеличить мощность, но это приведёт к дополнительным расходам на электричество. Поэтому настенные панели рекомендуется ставить как дополнительный источник тепла для обогрева холодных зон.
Фото 3. Настенные УФ-панели, монтированные в комнате под окном, подходят в качестве дополнительного источника тепла.
Газовые радиаторы
Газовые обогреватели излучают инфракрасные лучи, которые возникают в результате сжигания воздушно-газовой смеси, находящейся внутри устройства. Приборы этого типа очень мощные, а в ряде случаев из-за высокой мощности их противопоказано использовать для домашнего обогрева.
Инженеры рекомендуют устанавливать приборы этого типа для обогрева больших помещений (фабричные помещения, закрытые спортивные площадки, торговые помещения и так далее).
Фото 4. Газовые инфракрасные панели в большом помещении, обладают большой мощностью, поэтому их не применяют в доме.
УФ-излучатели на потолок с водяным теплоносителем
Представляют собой сложные замкнутые устройства, в которых инфракрасные лучи нагревают воду, в дальнейшем подающуюся в трубы в качестве теплоносителя. Такие системы используются в промышленности, а монтаж в частных домах неоправдан по экономическим причинам (поскольку быстрее и дешевле поставить более простое устройство).
ИК-система для теплого пола
Представляют собой модульные пластины или плёнку, которую размещают под деревянным паркетом. Нагретое покрытие не воспламеняется и полностью безопасно, с пожарной точки зрения. Рекомендуется использовать как вспомогательный источник питания. Например, можно установить напольные пластины и ИК-лампу — в таком случае пластины будут нагревать пол, а лампа — стены и объекты в помещении.
Преимущества и недостатки
Специалисты выделяют ряд основных достоинств:
- отопление ИК-лучами не сжигает кислород, чем выгодно отличается от прочих нагревательных приборов;
- прогрев осуществляется до температуры +50 С;
- приборы не высушивают воздух, поддерживая не только оптимальный уровень тепла, но и влажности;
- отсутствие конвекции позволяет применять устройства в помещениях с накоплением пыли – не будет потоков воздуха, поднимающих частицы.
Устройства выглядят как панели с нагревающейся поверхностью, которая передает тепло воздуху в помещении. Крепление вертикальное или горизонтальное, приборы легко встраиваются в уже сформированную схему отопления дома и не требуют приобретения дополнительных крепежей.
К дополнительным плюсам можно отнести отсутствие жидкого теплоносителя в магистрали. Это значит, что система не размораживается в период простоя и может применяться в строениях сезонного проживания. Запуск обогревателей в работу осуществляется простым включением в сеть питания, комнаты прогреваются быстро. Установленные тепловые панели можно зашивать ГКЛ, декорировать плиткой, обоями. Период эксплуатации элементов до 50 лет, уровень пожаробезопасности высокий – нагреватели не горят и не поддерживают горение.
Недостатков практически нет, но стоит помнить – ИК-обогреватели считаются альтернативным источником тепла, поэтому в зоне воздействия волн будет комфортно, за пределами зоны – холодно. При избыточном прогревании пластиковых предметов может ощущаться характерный запах.
Вредно ли инфракрасное отопление?
Учитывая, что все источники нагрева работают с применением инфракрасного излучения, стоит различать длину лучей. Именно показатель длины может влиять на здоровье человека.
Негативный эффект выражается в следующих признаках:
- Высушивание кожного покрова. Это приводит к негативному влиянию на белковые соединения дермы и вызывает уменьшение проницаемости мембраны.
- При близком размещении панелей, тесном соприкосновении можно получить ожог.
- Снижение остроты зрения. Излучение воздействует на сетчатку глаза, хрусталик, что провоцирует развитие катаракты.
При обустройстве панелей в спальне, детской, нужно размещать инфракрасный обогреватель потолочный с таким расчетом, чтобы лучи не были направлены на людей. Оптимальная область монтажа – высокие потолки, угловая часть стены, подоконная зона.
Применение инфракрасных панелей
Нагревательные тепловые панели хорошо работают в широком диапазоне применений. Примеры:
- отопление квартир, домов, домов отдыха, зимних садов;
- отопление офисов, конференц-залов;
- отопление магазинов, сервисных точек, торговых площадок;
- отопление залов, складов, мастерских, перегрузочных рамп;
- отопление выставочных и выставочных залов;
- коммунальное отопление;
- отопительные школы, детские сады,
- отопление музеев и галерей;
- отопление предприятий общественного питания;
- отопление гостиниц, санаториев, приютов;
- отопление больниц и санаториев;
- отопление церквей и культовых сооружений;
- отопление спортивных залов, развлекательных залов, спортивных залов;
- отопление в зоологических и ботанических садах;
- отопление в животноводстве и растениеводстве;
- отопление в саунах, бассейнах и фитнес клубах и многое другое.
