Обязательные испытания пожарных лестниц и требования к ним

Все об испытаниях пожарных лестниц

Пожарная лестница – элемент, который в настоящий момент присутствует в каждом многоэтажном доме. Согласно государственному стандарту Российской Федерации надлежит использовать внешние лестничные конструкции на аварийных и эвакуационных выходах. Это оборудование устанавливается снаружи сооружений и зданий для того, чтобы использоваться при чрезвычайных ситуациях для спасения и эвакуации человек, находящихся в здании, а также для подъема на кровлю и крыши самих спасателей и оборудования для тушения возгораний. Для того чтобы произвести своевременные действия по эвакуации, необходимо обеспечить надежность и безопасность всей конструкции

Вот почему своевременное испытание пожарных лестниц – это так важно

Так испытывают эвакуационные лестницы

Зачем необходима проверка лестниц для пожарной безопасности?

Для того чтобы ручные эвакуационные сооружения всегда находились в исправном состоянии, а также соответствовали требованиям стандартов ГОСТ и ОКПД, требуется регулярное и своевременное испытание пожарных лестниц. По результатам проверки становится возможно определить не только соответствие ГОСТ и ОКПД, но и необходимость дополнительной деятельности, которая касается данного стационарного оборудования.

Так, например, можно быстро и своевременно выявить, необходим ли ремонт наружных пожарных лестниц, и оперативно ликвидировать все неисправности. Помните, что соответствие требованиям ГОСТ и ОКПД просто необходимо для тщательного обеспечения безопасности сотрудников и жильцов здания.

Проверка заключается в осмотре и в составлении протокола или актов, в которых и прописываются результаты прохождения проверки. Протокол заполняется по образцу, предусмотренному стандарту ГОСТ

Важно обратить внимание, что данными конструкциями пользуются не только в чрезвычайных случаях, но и для выполнения технических задач – вот почему нужно соблюдать правила прохождения проверки по ГОСТу, а также периодичность проверок

Классификация пожарных лестниц

Наружные ручные эвакуационные лестничные конструкции надлежит разделять на:

• вертикальные прямые;
• маршевые лестничные конструкции – согласно требованиям ГОСТ уклон данного сооружения не должен быть выше 6:1.

При выборе вертикальных сооружений ступени должны быть размещены от основания сооружения или здания до кровли, в маршевых пролетах же используется несколько маршей, которые разбиваются на одинаковом расстоянии площадками. Вертикальные элементы надлежит использовать, если высота здания не превышает двадцати метров, а маршевые – когда высота подъема больше двадцати метров

Важно учесть, что наличие лестничной конструкции необходимо для любого сооружения, высота которого больше десяти метров

При проверке и испытании наружных пожарных лестниц изучается не только соответствие сооружения требованиям ГОСТ, но и количество пожарных выходов. Должен обязательно присутствовать как минимум один выход, их количество увеличивается с увеличением размеров здания. В случае если здание оснащено чердачным покрытием, пожарный выход должен присутствовать через каждые сто метров. Если используется любое другое покрытие, количество рекомендованных эвакуационных выходов снижается до одного на тысячу квадратных метров.

Проведение проверки и составление протокола

Испытание пожарных лестниц должно проводиться с периодичностью один раз в пять лет. Однако нельзя забывать о том, что каждый год должна быть проведена проверка сооружения на целостность.

Испытания можно доверить только организации, которая уполномочена на эту процедуру – у нее должно быть разрешение на проведение подобных видов работ, а также данный тип деятельности должен быть прописан у организации в уставной документации.

Помимо этого, компания должна иметь в штате нескольких экспертов с высшим образованием, а также соответствующие технические средства и стенды для выполнения испытаний.

Испытание проводится по фиксированной стоимости, в зависимости от типа конструкции и объема работ цена может варьироваться. После того, как проверочные работы будут проведены, специалистами компании подготавливается специализированный протокол, в котором прописывается информация о проведении работ, а также об их результатах. В обязательном порядке диагностируются узлы соединений и их прочность, а также антикоррозийные покрытия и целостность поверхностей. Изучается также такой параметр, как надежность ступеней. Согласно государственным стандартам, во избежание травмоопасности сооружения, каждая из них должна выдерживать груз в сто восемьдесят килограмм.

Пожарная лестница и ее обслуживание

Техническое обслуживание считается основополагающим для обеспечения полноценной эксплуатации на момент возникновения чрезвычайной ситуации. Направлено на постоянное содержание путей эвакуации в рабочем состоянии. Проводится в два этапа:

Визуальный осмотр составляющих элементов. Производится анализ общего состояния конструкции, крепежных деталей, сварных швов

Внимание уделяется покрытию, наличию сколов, трещин, коррозии.

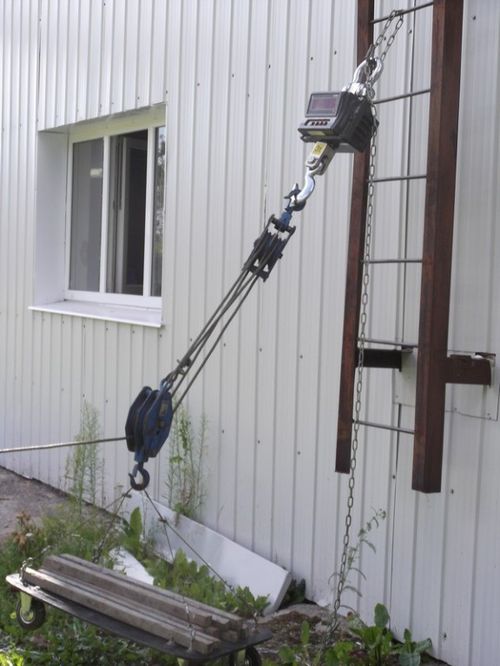

Испытательные мероприятия с применением статической, динамической нагрузки. Осуществляется посредством применения специализированного оборудования

Направлены на определение надежности фиксации самой конструкции, крепежных и несущих элементов.

Результаты проверки должны установить соответствие расположения, технического состояния конструкции существующим стандартам. Подтвердить отсутствие либо наличие повреждений. Выводы оформляются актом, содержащим оценку состояния, рекомендации по устранению недостатков при их обнаружении.

По каким правилам проходят испытания ограждения кровли на прочность

Заградительные элементы на крыше состоят из:

• заграждений;
• специальных крюков для безопасности;
• снегозадержателей;
• держателей для перемещения наверху здания при эвакуационных мерах.

Назначение проверочных процедур

Испытания ограждения кровли на прочность проводятся после установки конструкции с целью определить ее качество, возможность выдержать нагрузки в ежедневном применении. Заградительные элементы устанавливаются на домах, в детских организациях, на офисных, складских и других строительных объектах. Обязательность произведения испытательных операций предусматривается такими нормами:

• ГОСТ Р 53254-2009 «Пожарная техника. Лестницы пожарные стационарные наружные. Ограждения крыш и кровли. Методика испытаний. Общие технические требования».
• ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».

Порядок проведения

• 1 раз в год контролировать цельность лестниц и заградительных конструкций (оформляют акт испытания ограждения);
• 1 раз в 5 лет производить пробы на выдерживание нагрузки (оформляют протокол).

• Чтобы вы могли удостовериться в том, что документы, предоставляемые организацией-исполнителем, заполнены правильно, и чтобы избежать необходимости переоформления в случае неточностей, предлагаем рассмотреть подробный образец акта испытания, который представлен ниже.
• Протокол о проведении профилактических испытаний ограждения кровли:

Что входит в процедуры проверки?

• ревизия габаритов, максимально допустимых отклонений;
• определение качественных особенностей швов, образовавшихся вследствие сварки;
• осматривание цельности заграждения и фиксации;
• обследование качественных особенностей защитных покрытий;
• установление требований к определенному расположению лестничных конструкций;
• проверка ступенек и оградительных конструкций лестниц на надежность;
• ревизия балок соединений лестничных конструкций;
• исследование заграждений кровли на надежность.

В процессе реализации проверок, эксплуатационных изысканий основное внимание обращают на качество, наличие или отсутствие повреждений, разрывов, противокоррозийного покрытия. Проводится проверка креплений.Проверочные операции могут проводиться в любое время года

А если последствия проверки оказались негативными – оперативно выполняется ремонт.Оборудование, используемое для обследования, проходит проверку и предоставляет полностью верные данные.Часто работы проводятся на протяжении дня, впоследствии предоставляется соответствующий перечень документов: протокол, советы по устранению поломок и замечания.

Особенности СНиП

Ограждения устанавливаются практически на любой тип покрытий благодаря специальным держателям. Произвести установку заграждений можно как на натуральную черепицу, так и на металлочерепицу, сланцевую, фальцевую крышу, профнастил и битумные материалы.Если речь идет о перилах, то их ставят на многоэтажных зданиях на эксплуатируемых кровлях. Высота заграждения составляет до 60 см над крышей. Фиксируют их к закладным частям панелей при помощи сварки или же стойками, закрепленными в карнизной зоне. Перила закрепляются при помощи болтов через профнастил и уплотнительные приспособления к стропилам.Обследование прочности заградительных элементов осуществляется в утреннее или дневное время суток. Обязательно должна быть хорошая видимость, чтобы обеспечить точное соблюдение техники безопасности

Зона проведения работ ограждается от посторонних лиц и обозначается спецзнаками.Таким образом, ревизия ограждений выступает важной и серьезной процедурой, которая должна выполняться профессионалами, имеющими лицензию на предоставление подобного рода услуг. Только специалисты могут гарантировать тщательную, качественную проверку прочности и надежности заградительных элементов на крыше

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.302 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Методы контроля

ГОСТ 166 Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 5264 Ручная дуговая сварка. Сварные соединения. Основные типы, конструктивные элементы и размеры

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 23118 Конструкции стальные строительные. Общие технические условия

ГОСТ 23120 Лестницы маршевые, площадки и ограждения стальные. Технические условия

ГОСТ 25772 Ограждения лестниц, балконов и крыш стальные. Общие технические условия

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

Возможные неисправности

При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:

1. Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
2. Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
3. Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.

Особенности испытания пожарных лестниц и ограждений крыш

Во время тестирования лестниц необходимо оградить объект проверки от людей. Необходимо изолировать место проверки при помощи специальных барьеров и предупреждающих знаков.

Эвакуационные сооружения считаются безопасными при соответствии следующим нормам:

1. Правильное положение и размеры конструкции в соответствии с нормами;
2. Прочность сварных швов и соединений согласно ГОСТу 5264;
3. Защитный слой прописывается классом VII-ГОСТ 9.032;
4. Возможность выдержать нагрузку должна составлять 180 кг на один см.

Пожарные лестницы считаются безопасными, если они соответствуют нормам

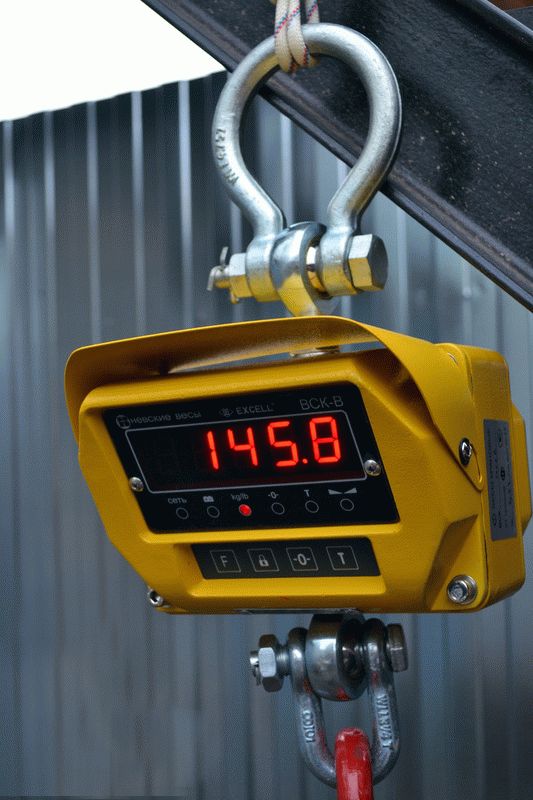

Данные о нагрузках можно наблюдать на специальном пульте, который пребывает за барьерами. Нагрузки на каждую часть эвакуационного оборудования должна соответствовать нормам. Создание нагрузок может включать любые способы, но без участия человеческой силы.

Если испытания прошли удачно, то выписывается специальный акт, который говорит об отсутствиях нарушений. При наличии дефектов выписывается документ, в котором детально расписаны все нарушения.

Приложение Б(обязательное)

Элементы вертикальных лестниц

________________

* Настоящим стандартом не регламентируется.

1 – тетива; 2 – ступень; 3 – кровля; 4 – площадка; 5 – балка; 6 – ограждение

Рисунок Б.1 – Вертикальные лестницы

Таблица Б.1

Тип лестницы	, мм, не более	, мм, не более	, мм, не более	, мм, не более	, мм, не менее	, мм, не менее	, мм, не менее
П1-1	350	3500	1500	–	600	–	300
П1-2	350	3500	1500	2500	–	800	300

________________

* Настоящим стандартом не регламентируется.

1 – вертикальный ограждающий элемент; 2 – горизонтальный ограждающий элементРисунок Б.2 – Ограждения вертикальных лестниц

Таблица Б.2

, мм, не более	, мм, не менее	, мм, не более
500	800	400	45°- 60°

Требования к пожарным лестницам

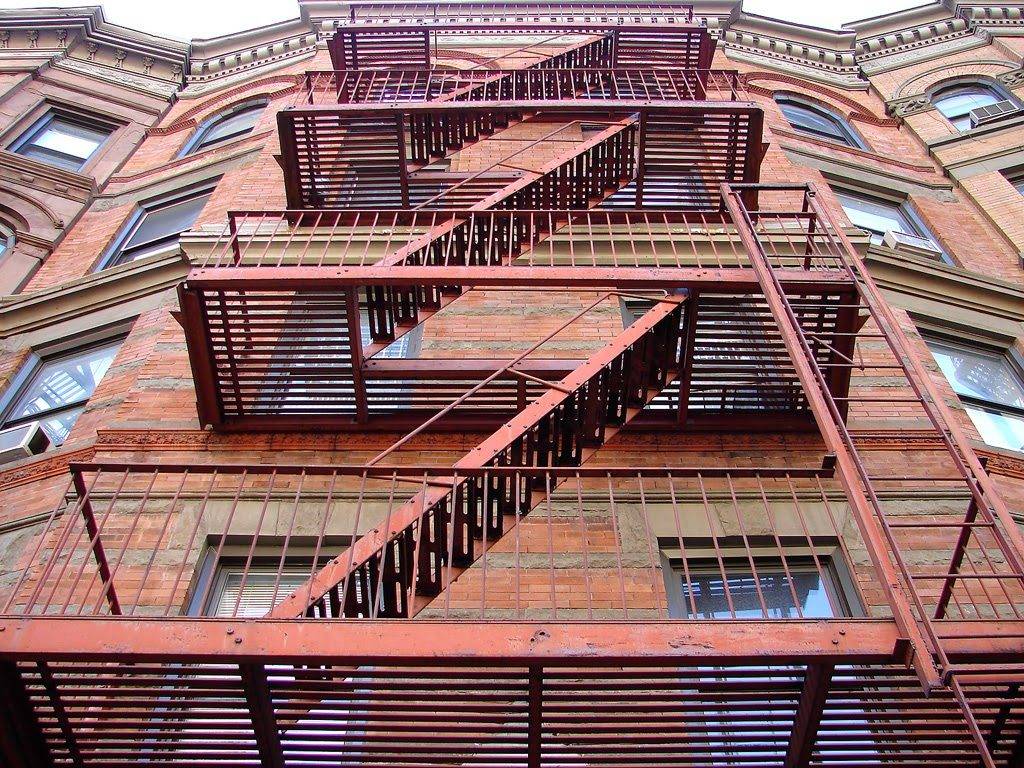

Чисто конструктивно пожарная лестница – это лестничные марши, расположенные под углом, и соединенные площадками. Сами марши собирают из двух направляющих, между которыми установлены ступени.

Основная характеристика лестницы – ширина марша. Если говорить о ширине лестницы по пожарным нормам, то она не должна быть меньше ширины дверного эвакуационного проема. Данный параметр определяется в первую очередь назначением самого здания. К примеру:

• в детских учреждениях, в домах для престарелых и инвалидов, в интернатах, гостиницах и прочих похожих учреждениях ширина составляет 1,35 м;
• если внутри зданий находится (работают, живут, проводят время отдыха) больше 200 человек, то ширина не должна быть меньше 1,2 м, при этом показатель количества людей не учитывает находящихся на первом этаже;
• для зданий, в которых количество людей незначительное, например, с рабочими местами одиночного типа, то ширина лестницы выбирается в пределах 0,7 м;
• в остальных случаях, не обозначенных выше, используются пожарные лестницы шириною не менее 0,9 м.

Кроме этого требования к наружным лестничным конструкциям – это не только требования к маршам

Немаловажное значение при эвакуации людей играют параметры площадок. Что касается их ширины – выдерживается равенство ширине марша. Длина минимум 1 м

Большое значение уделяется первой площадке, расположенной у выходного проема. При открытии двери ширина площадки не должна уменьшаться до ширины лестничного марша. Поэтому данный параметр делают немного больше

Длина минимум 1 м. Большое значение уделяется первой площадке, расположенной у выходного проема. При открытии двери ширина площадки не должна уменьшаться до ширины лестничного марша. Поэтому данный параметр делают немного больше.

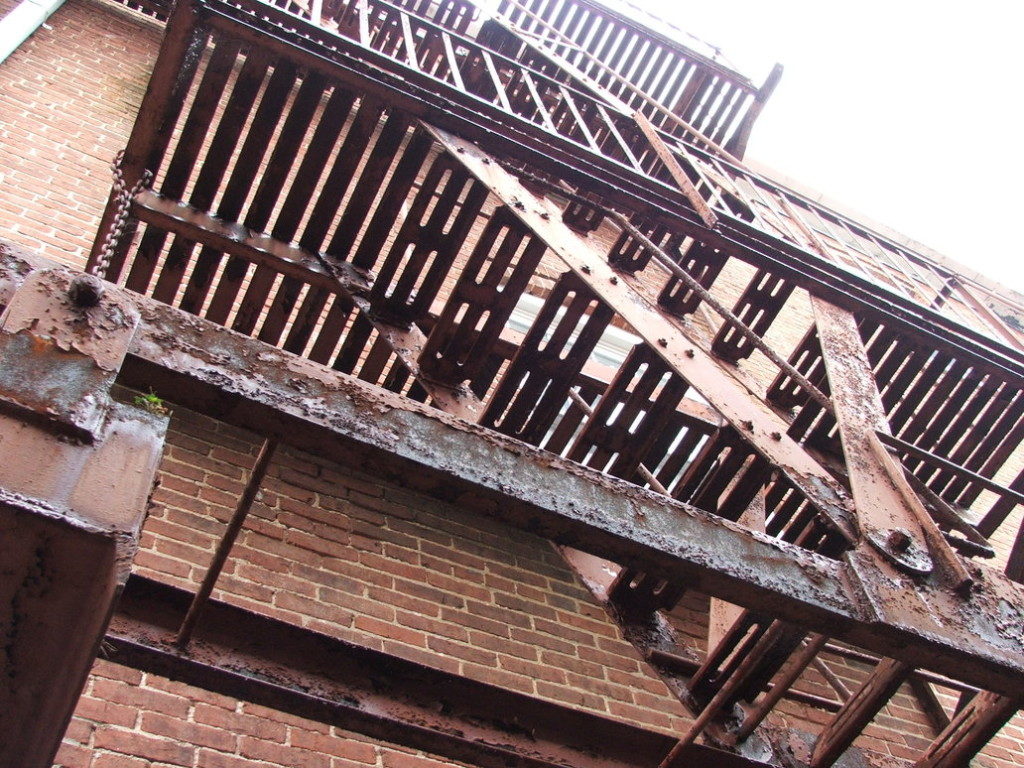

Так как противопожарная лестница металлическая наружная открытого типа располагается на улице, то она подвергается достаточно жестким природным нагрузкам

Поэтому очень важно строго следить за ее качественным техническим состоянием. В первую очередь это касается окрашивания, чтобы не появлялись участки коррозии металла, которые снижают прочность соединений и конструкции в целом

Немаловажным мероприятием будет поддерживать лестницы в чистом состоянии. Они должны периодически очищаться от грязи и мусора. И другие требования, а точнее запреты:

• нельзя захламлять лестничные проходы, они должны всегда находиться в свободном состоянии;
• нельзя по ним прокладывать кабели и провода под напряжением, исключение составляет электропроводка, используемая для освещения самой лестницы;
• нельзя по ним прокладывать трубопроводы, по которым перемещаются горючие смеси, жидкости и газы;
• нельзя на них выводить выходы из подъемников или грузовых лифтов.

Что касается внутренних пожарных лестниц, то к ним все те же требования, плюс еще три:

1. Из них обязательно организуются прямые выходы на улицу.
2. Если в состав конструкции входит более двух клеток (лестничных), то организуется выход на улицу в виде отдельного проема.
3. Если на одну из клеток организован воздушный переход, то и ее комплектуют отдельным выходом.

Технические требования

2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.

2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.

2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.

admin

1. Приставные лестницы предназначены для подъема на высоту при строительных, монтажных и ремонтно-эксплутационных работах.

2. Приставные лестницы должны соответствовать требованиям, изложенным в “Правилах безопасности при работе с инструментом и приспособлениями”.

3. Все приставные лестницы и стремянки должны испытываться статической нагрузкой после изготовления и капитального ремонта, а также периодически в процессе эксплуатации:

– лестницы деревянные и стеклопластиковые – не реже 1 раза в 6 месяцев;

– лестницы металлические – не реже 1 раза в 12 месяцев;

5. Механические испытания приставной лестницы производиться в следующей последовательности:

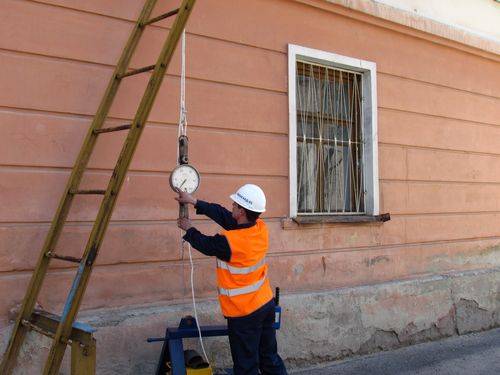

Этап №1 испытание ступеньки в соответствии с рис. 2.

– лестница устанавливается между упорами стенда и стеной здания под углом 75º;

– трос через направляющие прикрепить на одну из ступеней лестницы в середине пролета;

– с помощью лебедки произвести натяжение троса;

– с помощью талрепа поднять испытательную нагрузку до 1,2 кН (120 кгс) и выдержать ее в течение 2 минут;

– снять испытательную нагрузку и произвести внешний осмотр лестницы (на ступеньках и в местах врезки их в тетиву не должно обнаруживаться повреждений);

Этап №2 испытание тетивы в соответствии с рис. 3.

– установить лестницу на упоры;

– к одной тетиве в середине пролета через направляющие прикрепить трос;

– с помощью лебедки произвести натяжение троса;

– с помощью талрепа поднять испытательную нагрузку до 1 кН (100 кгс) и выдержать ее в течение 2 минут;

– снять испытательную нагрузку и повторить испытание для второй тетивы;

– снять испытательную нагрузку и произвести внешний осмотр лестницы (на тетивах не должно обнаруживаться повреждений);

6. Электрические испытания приставных изолирующих лестниц и стремянок проводятся приложением испытательного напряжения 1 кВ на 1 см длины лестницы, в течение 1 минуты. Лестница длиной 3 метра делится на участки по 60 см. С учетом увеличения испытательного напряжения на 20 % необходимого при делении на участки, величина испытательного напряжения составит 72 кВ. Испытание проводится по схеме рис. 1.

7. Обнаруженные в процессе испытания неисправности лестниц устраняются, после чего испытание повторяется в полном объеме.

Рис. 1. Схема электрических испытаний лестниц изолирующих стеклопластиковых.

Рис. 2. Схема механических испытаний ступеньки лестницы.

Рис. 3. Схема механических испытаний тетивы лестницы.

Материалы

При изготовлении перил рекомендуется использовать:

1. Просечно-вытяжной лист.
2. Решетчатый прессованный настил.
3. Прутья арматуры.

ПВЛ имеет ряд преимуществ. В первую очередь, он является более легким вариантом стального листа. Его вес намного меньше, чем цельного материала. Кроме этого, его структура предотвращает накопление льда, снега, загрязнениям. Пресснастил представляет собой металлическую решетчатую конструкцию. Для ее изготовления используются опорные полосы, скрепляемые специальными элементами с использованием метода холодного пресса. Настил считается самым устойчивым и прочным материалом, выдерживающим любые погодные условия. Его особая конструкция предотвращает образование наледи. Крепление лестницы к фасады можно выполнять с помощью стальных труб или облегченных металлических профилей.

Предисловие

1 РАЗРАБОТАН Федеральным государственным учреждением “Всероссийский ордена “Знак Почета” научно-исследовательский институт противопожарной обороны” Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ ВНИИПО МЧС России)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 “Пожарная безопасность”

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 25-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ “О стандартизации в Российской Федерации”. Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе “Национальные стандарты”, а официальный текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Периодическая проверка лестницы и стремянки — сроки и особенности

Периодический полугодовой и годовой осмотр лестниц и стремянок поручается ответственному лицу из числа руководителей подразделений и руководящего состава среднего звена. При выявлении в процессе периодического или текущего осмотра лестницы недостатков приспособление должно быть направлено на испытания с немедленным, до получения результатов прекращением эксплуатации.

Уполномоченное для проверки лицо для выявления и фиксации недостатков и неисправностей может использовать средства фото- и видеофиксации, измерительные инструменты. Установить наличие люфта на сочленениях и соединениях стремянки и выдвижной лестницы возможно путем создания кратковременной динамической нагрузки — раскачиванием, складыванием и раскладыванием приспособления.

6.1 Номенклатура показателей

6.1.1 Объемиспытанийипроверокнаружныхстационарныхлестниц, ихограждений, атакже
огражденийкровлизданийпредставленвтаблице 2.

Таблица 2

Номенклатура испытаний и проверок	Необходимость проведения испытаний
на стадии приемки	эксплуатационных (не реже одного раза в пять лет)
1 Проверка основных размеров	+	+
2 Проверка предельных отклонений размеров и форм	+	+
3 Визуальная проверка целостности конструкций и их креплений	+	+
4 Проверка качества сварных швов	+	+
5 Проверка качества защитных покрытий	+	+
6 Проверка требований к размещению лестниц	+	+
7 Испытания ступени лестницы на прочность	+	+
8 Испытания балок крепления лестницы на прочность	+	+
9 Испытания площадок и маршей лестниц на прочность	+	+
10 Испытания ограждений лестниц на прочность	+	+
11 Испытания ограждений кровли зданий на прочность	+	+

6.1.2 Номенклатурапараметровлестнициограждений, проверяемыхвпроцессеиспытаний, приведенавтаблице 3.

Таблица 3

Номенклатура параметров лестниц и ограждений	Пункты настоящего стандарта
Технические требования	Методы испытаний
1 Высота лестницы Н
2 Длина лестницы L
3 Ширина лестницы В
4 Высота ступени
5 Ширина ступени
6 Размеры ограждения лестницы
7 Высота ограждения площадки выхода на кровлю
8 Визуальная проверка целостности конструкций и их креплений
9 Проверка требований к размещению лестниц
10 Проверка качества сварных швов
11 Проверка качества защитных покрытий
12 Испытания ступени лестницы на прочность
13 Испытания балок крепления лестницы на прочность
14 Испытания площадок и маршей лестниц на прочность	,	,
15 Испытания ограждения лестниц на прочность		,
16 Испытания ограждения кровли зданий на прочность

6.1.3 Рабочиенагрузки, которыедолжнывыдерживатьнесущиеэлементылестнициограждений
кровли, указанывтаблице 4.

Таблица 4

Наименованиенесущегоэлемента	Рабочаянагрузка, кН (кгс)
Ступенькивертикальныхимаршевыхлестниц Ограждениялестницикровлизданий	1,8 (180) 0,54 (54)

6.1.4 Наружныепожарныелестницыиограждениякровлиподлежатиспытаниямприприемке
объектавэксплуатациюинережеодногоразавпятьлетдолжныподвергатьсяпериодическимиспытаниям. Наружныепожарныелестницыиограждениякровлизданийисооруженийдолжнысодержаться
висправномсостоянииинеменееодногоразавгоднеобходимопроводитьобследованиецелостностиконструкцииссоставлениемактапорезультатампроверки. Вслучаеобнаружениянарушений
целостностиконструкциипроизводитсяихвосстановление (ремонт) споследующимпроведением
испытанийнапрочность.

Испытанияиежегодноеобследованиедолжныпроводитьорганизации, имеющиеобученный
персонал, аттестованноеиспытательноеоборудованиеиизмерительныйинструментсрезультатами
егоповерок.

6.1.5
Результатыиспытанийконструкцийлестнициогражденийкровли, установленныхназданиях
исооружениях, считаютсяудовлетворительными, еслионисоответствуюттребованиямнастоящего
документа.

6.1.6
Приполучениинеудовлетворительныхрезультатовполюбомуизпоказателейповторные
испытанияилипроверкипроводятсятолькопослеустранениянеисправностей.

Виды оборудования

Правила эксплуатации и испытания пожарных ручных лестниц зависят от их вида. На вооружении МЧС стоит три типа лестниц:

• палка;
• штурмовая;
• выдвижная.

Палка

Конструктивно – это две параллельных тетивы, соединенные между собой восьмю опорными ступеньками. Ступени крепятся на шарниры, благодаря чему конструкция трансформируется в тонкую палку. Назначений у этого оборудования несколько:

• подъем не выше первого этажа;
• преодоление заборов;
• носилки для пострадавшего;
• в сложенном виде – биток для перегородок и дверей.

Стандарт для этого оборудования:

• длина в сложенном виде – 3400 мм;
• длина в разложенном виде – 3116 мм;
• ширина – 250 мм;
• шаг – 340 мм;
• вес – 10.5 кг.

Штурмовая

Конструкция – две тетивы с жестким соединением ступенями. Вверху – крюк для крепления на опору. Ее применение – вторые этажи жилых зданий и покатые крыши. Может использоваться самостоятельно или в сочетании с выдвижным оборудованием. Такие лестницы делают из дерева или металла.

Размеры ШЛ:

• длина – 4100 мм;
• ширина – 250 мм;
• вылет крюка – 600 мм;
• шаг – 340 мм;
• вес – 10 кг.

Выдвижная

На вооружении МЧС РФ стоит трехколенная лестница Л60. Колена связаны параллельно. Дополнительное оборудование – механическое устройство для перемещения звеньев относительно друг друга в осевом направлении, что позволяет регулировать длину в зависимости от сложности ситуации. В каждом колене – 12 ступеней. Внизу на тетивах – стальные упоры. Края верхнего колена дополнены стенными упорами.

Назначение ВЛ:

• подъем спасателей на высоту второго-третьего этажа здания с его внешней стороны;
• работа в зданиях с высокими потолками;
• подъем противопожарного оборудования и инвентаря на крышу двухэтажного строения или в окно третьего этажа жилого дома.

Характеристики:

• длина в сложенном виде – 4400 мм;
• длина в разложенном виде – 10700 мм;
• ширина – 480 мм;
• шаг – 350 мм;
• вес – 45 кг.

Как проходят испытания

• стойкость к динамической нагрузке согласно нормативам для конструкции – стремянка, автолестница, стеклопластиковая;
• стойкость и прочность ограждений;
• уровень слоя защиты.

Результаты проверки эксплуатационных характеристик заносятся в акт. Заполненный документ передается организации-заказчику.

Образец протокола испытания пожарных лестниц

Документ включает в себя:

наименование образца – стремянка, стеклопластиковая конструкция, стационарное сооружение и прочее;

• характеристики: длину, число ступеней, количество заделок к стене, наличие ограждений и тип заполнения и так далее;
• описываются условия проведения мероприятия – видимость, скорость ветра;
• средства исследования;

• величина нагрузки – определяется в зависимости от типа объекта. Так, для стремянки нагрузка на изгиб составляет не менее 1000 H для тетивы и не менее 1200 H для ступени;
• в таблицу заносят результаты испытаний с указанием количества проверочных точек, прикладываемой нагрузки и результата;
• в выводах при заполнении указывается оценка состояния объекта. Пример заполненного документа можно найти в интернете.

В акте указываются имена должностных лиц, проводивших проверку. На фото приведен заполненный образец протокола испытаний лестниц.

Определенная методика проведения подобных испытаний:

1. Проверки наружных пожарных лестниц должны выполняться только в светлое время суток, в соответствии со всей необходимой техникой безопасности. Место вокруг лестницы должно быть огорожено, и должны висеть предупреждающие таблички о проведении испытаний.
2. Испытания выполняются статистической нагрузкой на каждую пятую ступень лестницы нагрузкой в 180 кгс, причем нагрузка прикладывается в течение нескольких минут. Также подвергается аналогичной нагрузке тетива лестницы.
3. Если лестница маршевая с площадками, то в этом случае проверяются также марши и площадки, с приложением к ним статистической нагрузки. Нагрузка на марш производится снизу строго посередине, а на площадке проверяется с помощью распределительной нагрузки.
4. Выполняется проверка также ограждений лестницы путем прикладывания к ним нагрузки в 54 кгс через каждые 1,5 м по всей высоте лестницы.
