Изготовление металлических лестниц: 3 вида конструкций

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

• Конструкцию следует обезжирить.
• При помощи преобразователя обработать ржавчину.
• Загрунтовать все.

Какие функции имеет конструктор лестниц

Такие сервисы обладают множеством функций, начиная от расчета по шаблонам для разного типа конструкций, заканчивая чертежами и калькулятором по каждому из них, где можно менять значения для расчетов и моментально получать результат как визуальный, так и числовой.

Такая программа для расчета любых видов лестниц имеет целую базу шаблонов и вспомогательных критериев и величин, меняя которые, можно получить чертеж в черно-белом виде или цветном, а заодно вывести его на печать в соседнем окне.

Такие средства очень удобны для тех, кто постоянно и в больших объемах конструкции. Такой конструктор обладает еще рядом интересных и полезных свойств: помимо общего чертежа, после секундного расчета прорисуются все виды лестничной конструкции с заданными вами параметрами. Если какой-либо из них придется изменить, то онлайн мгновенно преобразуется и чертеж, и все виды с размерами.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек — 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Более сложные конструкции металлической лестницы

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное — требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней, фото.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы. Сборку ведут в следующей последовательности:

• Нарезанные заранее куски уголка просто укладываются на шаблон, подгоняются по размерам и фиксируются струбцинами;
• Выровненные отрезки прихватываются в каждом стыке 3-5 сварочными точками. После того как заготовка остынет, металлический каркас ступени проваривают полным швом;
• Не снимая раму с шаблона, аккуратно сбивается шлак, стыки зачищаются щеткой с бронзовой насадкой. Если есть дефекты, выполняется повторная сварка швов;
• Каждую заготовку последовательно укладывают на несущие балки и приваривают по нижнему краю. Получается конструкция, изображенная на фото.

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

Лестницы с наклоном 60 градусов

Лестница стальная под углом 60 градусов, как и стремянка, представляет собой специальную конструкцию, служащую для обслуживания разного вида объектов. Изготавливается она в строгом исполнении типового чертежа без допущения малейших отклонений.

• обслуживание наземных резервуаров и ёмкостей, использующихся для хранения жидкостей или продуктов переработки;
• осуществление подъёма на высоту при работе на мостовом кране. Благодаря такому вспомогательному модулю можно быстро и безопасно добраться до рабочей кабины;
• возможность проведение эвакуации по разработанным маршрутам в момент чрезвычайной ситуации. Располагается такая лестница 60 градусов в запасных, технических местах выхода;

Перила и ограждения к лестницам

В целях обеспечения дополнительного уровня безопасности лестница или стремянка оборудуется вспомогательными конструктивными элементами. К их числу относятся боковые перила и ограждения. Изготавливаются они из стальных прутьев и углового профиля, соединённых в основным модулем посредством контактной сварки. При этом соблюдается условие относительно следующих параметров:

• высота поручней 0,8 метра;
• ширина марша 0,7 метра;
• ширина площадки ПХР также 0,7 метров.

Основными эксплуатационными преимуществами использования лестниц с наклоном 60 градусов можно считать такие особенности как:

Плановое обслуживание

Главной целью периодического испытания лестниц является проверка их безопасности. Учитывая явление «усталости» металла, возникающее в зоне переменной нагрузки и провоцирующее повреждение несущих узлов, испытание конструкции необходимо проводить минимум 1 раз в 5 лет, визуальный осмотр – ежегодно. Перечень параметров для проверки:

1. наличие очагов коррозии
2. трещины, сколы и прочие травмоопасные повреждения сварных швов
3. деформационные изменения (отклонения форм и размеров деталей)
4. устойчивость и прочность поперечных планок, ограждений и перил

Статическая нагрузка, применяемая в рамках обязательного испытания, производится с помощью динамометра и рассчитывается в зависимости от технических характеристик конкретной модели.

Металлический каркас для лестницы

Металлические лестницы: теория и практика от участников FORUMHOUSE

По популярности в среде частного домостроительства металлические лестницы стоят на втором месте после деревянных, что обусловлено их универсальностью и высокими техническими характеристиками. Металл прочен, долговечен, из него можно создать конструкции разных конфигураций, исходя из габаритов отведенного под них пространства.

Хотя встречаются и внутренние цельнометаллические лестницы, в большей степени они подходят для улицы, так как менее подвержены воздействию агрессивной среды. Гораздо чаще лестницы для дома делают комбинированными – металлический каркас и деревянные ступени. Имея навыки работы с металлом и необходимый инструмент, можно самостоятельно изготовить такую лестницу, сэкономив солидную сумму на заказе у профессионалов. Так и поступает основная масса участников FORUMHOUSЕ, славящихся своей смекалкой, трудолюбием и золотыми руками.

https://youtube.com/watch?v=zqT5JiB523s

Примеры из жизни

Форумчанами реализовано большое количество металлических лестниц, остановимся на нескольких, представляющих самые популярные разновидности.

Лестница на одном косоуре в три марша

Эту конструкцию спроектировал и сделал Krot73.

Вот, замутил такой вариант лестницы – три марша, косоур из металлопрофиля – труба, квадрат сечением 100 x 4 мм, без опор в полу (крепится в стенах), высота – 3 м. Ступени: 18 штук прямых, 2 площадки по 45⁰ (поворотные); длина пролета – 3,5 м. Стаканы – из той же трубы, приварены к косоурам под прямым углом (для удобства ходьбы), под ступенями – листы 150 x 450 мм, толщиной 5 мм (думаю, достаточно). Уклон всех косоуров – 38⁰, высота ступени – 160 мм.

Что касается установки горизонтальных опор, Krot73 отказался от них, посчитав, что толщины металлопрофиля и пяти точек крепления, двух нижних и трех верхних, вполне достаточно, чтобы лестница не «гуляла». Визуально же такая конструкция, по его мнению, смотрится выигрышнее, чем с опорами. В дальнейшем планируются поручни в край ступеней, для безопасности и для красоты.

Требования к конструкциям

Особенности конструкции лестницы, сделанной из металла, бетона или дерева, особо не отличаются друг от друга. Следовательно, принцип проектирования и просчет всех межэтажных конструкций совершенно одинаковые, несмотря на выбранные вами материалы. Рассмотрим типовые требования, которые применяются к ним:

В загородных домах и коттеджах ширина лестницы должна максимально составлять 900 мм.
Важно, чтобы уклон одного лестничного марша всегда оставался постоянным.
Высота ступеней для дома должна составлять 160-180 мм.
Минимальный показатель глубины ступеней составляет 270 мм.
Боковые ограждения должны выдерживать нагрузку до 100 кг.
Оптимальное расстояние между стойками ограждения составляет 120 мм, максимальное – 150 мм.

Типы лестниц

Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:

1. функциональной способности
2. направления подъема
3. конфигурации маршевых пролетов

Маршевые лестницы

Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.

Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.

С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

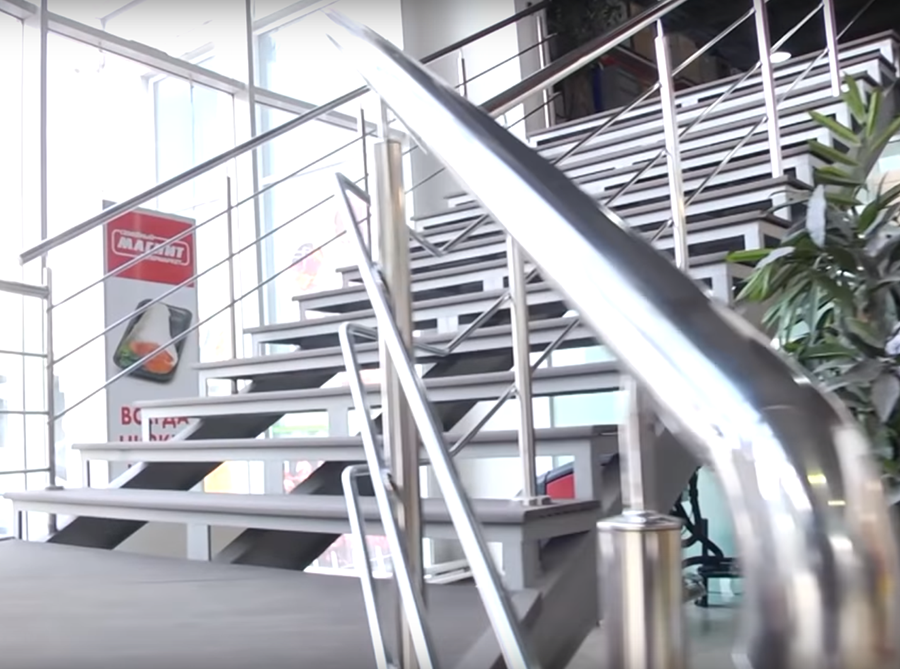

Металлическая маршевая лестница

Забежные (винтовые)

Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.

Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.

Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

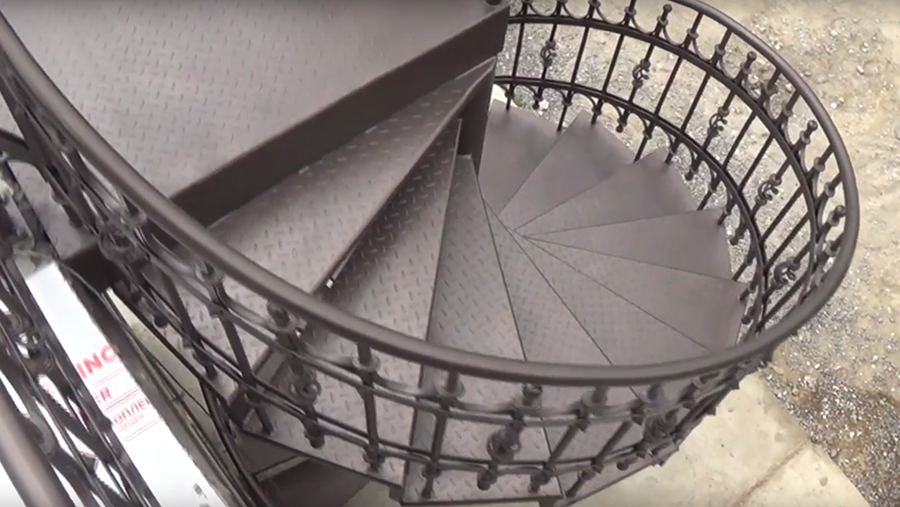

Металлическая винтовая лестница

Внутренние

Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.

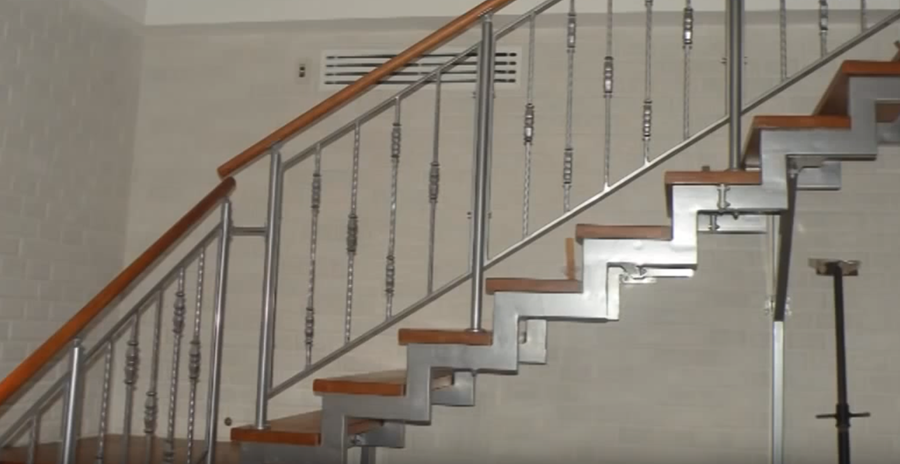

Металлическая внутренняя лестница

Наружные

Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.

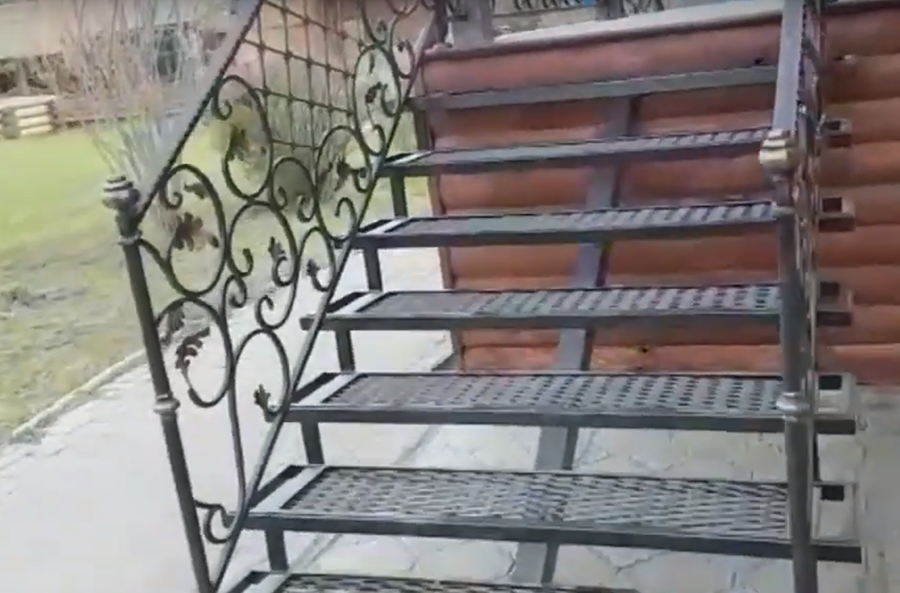

Металлическая наружняя лестница

Переносные

В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов.
Насчитывают несколько разновидностей:

1. простейший А-образный тип (стремянки)
2. складные (состоящие из нескольких выдвижных секций)
3. вышки-туры (эксплуатируемые в качестве строительных лесов)
4. шарнирные модели, трансформируемые в горизонтальные площадки
5. односекционные приставные лестницы

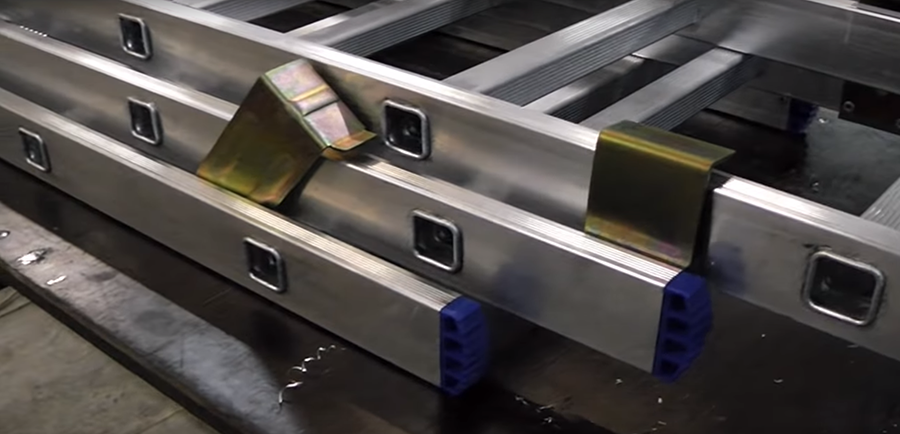

Металлические переносные лестницы

Советы по экономии

Изготавливать лестницы из металла своими руками достаточно легко. Но стоит сразу уточнить, что такие конструкции могут обойтись дорого. А есть ли способы немного сэкономить? Для этого можно воспользоваться советами от специалистов:

Лестница должна учитываться еще в проекте строительства дома. Если конструкция создается в уже построенном здании, то перед началом монтажных работ необходимо создавать чертеж. Этот «документ» поможет произвести монтаж межэтажной лестницы правильно и заранее рассчитать, сколько и каких деталей понадобится.

Лучше всего устанавливать лестницу вдоль одной из стен. Так можно сэкономить свободное пространство. Можно обойтись одним косоуром или тетивой, тогда вторую сторону ступеней крепят непосредственно к стене при помощи больц.

Чертеж лестницы позволит правильно рассчитать ширину. Минимальное значение параметра — 90 см. Этого достаточно для прохода одного человека. Именно такая ширина маршевой лестницы позволит использовать минимальное количество материала.

Еще один способ экономии – изготовить все своими руками. Работы, если нанимать стороннего сварщика, обойдутся дорого.

Есть вещи, на которых экономить нельзя — это относится к выбору материала. Для изготовления косоуров, тетивы и другого каркаса желательно использовать новые швеллера или металлические изделия. Для других элементов применяют и бывшие в использовании изделия. В этом случае необходимо все внимательно проверить. Металл не должен быть сильно испорчен ржавчиной.

Есть еще один способ немного сэкономить – купить модульную лестницу из железа на второй этаж. У такого варианта есть очевидные преимущества. Во-первых, модульную железную лестницу легко собрать своими руками, следуя прилагаемой пошаговой инструкции. Во-вторых, в комплект входят все необходимые крепежные приспособления.

Но и в случае с модульными лестницами есть свой «подвох». Самый дешевый вариант – конструкции первого поколения. Их легко собрать своими руками, и стоят они недорого. Но такие лестницы быстро выходят из строя. Каркас не выдерживает длительной эксплуатации.

Модульные межэтажные лестницы из железа второго поколения обойдутся дороже, да и для монтажа понадобится привлечь специалистов. Каркас, площадки и другие элементы делают из композитных материалов. Но такие конструкции служат дольше и выглядят более привлекательно.

Ступени, перила и ограждения

При изготовлении металлических ступеней важно следить за тем, чтобы толщина материала была не меньше 3 мм, а его поверхность должна быть рифлёной. Чтобы сделать их более безопасными, можно использовать специальное противоскользящее покрытие

Им может являться коврик из каучука, накладка из резиновой крошки или абразивная клейкая лента. Такие покрытия не только защитят ваших домочадцев от травм, но и будут служить украшением наружной лестницы.

При сварке перил есть несколько нюансов

Металлические ступеньки крепятся к основанию за счет саморезов

Важно понимать, что такие конструкции чаще всего применяют для наружных лестниц. Внутри дома лучше всего использовать как основной материал, дерево – оно более приятно с эстетической стороны, и по нему удобнее ходить

Такие ступени также крепятся саморезами.

Перила, сделанные из металла, необходимо монтировать при помощи сварки или болтов. В качестве материала ограждающей конструкции лучше всего брать трубы, арматурные прутья и любые другие изделия металлопроката.

Важно: при использовании металлических трубок обращайте внимание на их диаметр, он должен быть от 35 до 80 мм. Их можно покрывать пластиком, чтобы перила стали приятнее на ощупь

Для наружных лестниц рекомендуется изготавливать перила из нержавеющей стали или того же металла, что и сама конструкция. Допускается использование оригинальных кованых конструкций.

Нормативная документация — ее основные требования

Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

В документах прописаны следующие параметры:

• Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
• Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
• Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
• Размеры пролетов лестницы.

таблица различных размеров винтовых лестниц

Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы. К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись. Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной. Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии. Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг. Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент. Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Виды межэтажных лестниц и преимущества металлических конструкций

По материалу изготовления межэтажные лестницы подразделяются на такие:

• деревянные;
• бетонные;
• металлические.

Металлические лестницы способны вписаться в любой тип интерьера загородного дома, их можно устанавливать как снаружи, так и внутри помещения. Простую сварную лестницу из металла своими руками собрать проще простого, а после приобретения нужных навыков можно попробовать себя в изготовлении чего-то более сложного.

Из металла можно изготовить красивую и нетяжеловесную модель, которая станет украшением вашего дома.

Наиболее простая конструкция, которую можно сделать своими руками, используя сварочный метод – это одномаршевая. А вот чтобы сделать двухмаршевую лестницу вместе с площадкой, потребуется больше опыта и сноровки.

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:

Место установки:

наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.

Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.

Принцип устройства:

цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.

Конструктивная особенность:

маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.

Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.

На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов

винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.

складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.

Форма каркаса

Лестница на металлическом каркасе может иметь несколько
видов:

Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.

Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.

Принципы выбора

При покупке нужно учитывать ряд критериев:

1. Металлические поверхности должны быть покрыты специальным антикоррозийным составом. Если его нет, придется наносить защиту самостоятельно.
2. Конструкция должна быть удобной. Это относится к наклону маршей, размеру ступеней, расстоянию между ними.
3. Рекомендуется заказывать каркасы с перилами, чтобы не упасть.

Лестница с коваными перилами (Фото: Instagram / kovali.shop)

Преимущества и недостатки

У металлических конструкций для подъема на второй этаж есть ряд сильных сторон:

1. Материал имеет высокую прочность, надежность, долговечность.
2. Поверхности сложно повредить.
3. Малый удельный вес по сравнению с бетоном.
4. В продаже можно найти конструкцииразного цвета.
5. Приемлемая цена.

Недостатки:

1. Без специального антикоррозийного покрытия или добавок к сплаву разные виды материалначинают ржаветь при попадании влаги.
2. Металл издает шум, когда по ступенькам спускаются или поднимаются. Чтобы избавиться от него, нужно использовать специальные мягкие прокладки, которые будут гасить вибрации.

Производители и стоимость

Производители:

1. «СТИЛЬ-Т»;
2. Супер Лестница»;
3. «ДЕЛСНАБ»;
4. «Лестница-просто»;
5. «Лестница-в-дом».

Средняя цена на маршевую лестницу из нержавеющей стали — 40 000 рублей.

Требования к конструкциям

Действующими стандартами определены требования:

• Конструкция должна обеспечивать прочность и жесткость;
• Составные элементы должны быть прочно соединены друг с другом, а вся лестница надежно прикреплена к кровле или стене здания;

Крепление фасадной лестницы

• На поверхности не должно быть окалины и ржавчины. Сварные швы должны соответствовать требованиям ГОСТ;
• Конструкция должна быть обработана защитным покрытием классом не ниже пятого;
• Ступень должна выдерживать вертикальную нагрузку 1,8 кН;
• Ограждения должны выдерживать горизонтальную нагрузку 0,54 кН;
• Площадка должна выдерживать нагрузку, рассчитывающуюся по формуле:

Формула расчёта площадки

Лестничный марш должен выдерживать нагрузку, определяемую по формуле:

Формула расчёта марша

Конструктивные требования

Для сварки лестницы требуется детальный чертеж с указанием используемых материалов и способов соединения всех элементов. Для его изготовления необходимо воспользоваться чертежами на дом или самому по месту произвести замеры с помощью рулетки.

Очень удобно использовать струганые доски для создания перед сваркой макета лестницы в натуральную величину. Это позволяет быстро и наглядно убедиться в правильности принимаемых решений, упрощает дальнейшие работы с металлом.

В частных домах ширина лестницы должна быть более 90 см без учета перил. Высота ступеней должна находиться в пределах 15-18 см, а их ширина превышать 27 см. Любая преграда над ступенью должна находиться на расстоянии не менее 2 м. Угол наклона не должен превышать 45 °. Оптимальный наклон равен 30 °.

Перила должны выдерживать боковую нагрузку более 100 кг, а сама лестница 300 кг/м2.

При расчете количества ступеней необходимо учитывать расстояние между полами этажей в чистовой отделке. Это наиболее частая ошибка, которая приводит к тому, что появляется разница высот между первой и последней ступеньками и всеми остальными.

Площадка перед подъемом на лестницу и выходом с нее должна быть не менее 80 см.

Если в семье есть маленькие дети, расстояние между балясинами надо сделать не более 12-15 см или изнутри затянуть перила защитной сеткой.

На косоурах

До сварки надо определиться с видом косоура. Он может быть изготовлен из толстого листа металла, из него вырезается полоса необходимой ширины и длины. Одна сторона может быть вырезана с зубцами с учетом наклона тетивы под высоту и ширину ступеней.

Другой вариант сварки – из уголка. Но для обеспечения жесткости лестницы потребуется большой уголок, что означает значительный перерасход металла. Можно использовать два небольших уголка, но тогда необходима их сварка, чтобы увеличить профиль тетивы.

Поэтому лучше применять для сварки швеллер, двутавр или коробчатую балку. Швеллер удобен при сварке лестницы с двумя косоурами. К ним удобно сбоку приваривать полки для ступеней, когда они располагаются между тетив.

Если ступени располагаются над косоурами, то и в этом случае удобно приваривать кобылки для крепежа проступей и подступенков.

В случае с одной тетивой, предпочтительней использование для сварки профилированной трубы, благодаря ее симметричности в отличие от швеллера. Она может быть с боковыми кронштейнами или без них. Во втором варианте предъявляются повышенные требования к соединению между косоуром и ступенью.

Если требуется сварить железную лестницу (для подвала или улицы), то проступи у нее должны иметь рифленую поверхность. Это позволит избежать несчастных случаев от проскальзывания.

Для улицы ступени можно сварить ячеистыми, чтобы снег на них не задерживался и в последующем не образовывал наледи.

В полу первого и второго этажей забивают анкеры. К ним в последующем приваривают тетивы. Промежуточная лестничная площадка может крепиться к стойкам или стене.

Косоуры приваривают к площадке. Перила (поручни и балясины) приваривают к стойкам и местам крепления тетив, это придаст дополнительной жесткости всей конструкции.

Другой вариант упрочнения ступеней – это приваривание сплошного подступенка снизу доверху.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

• Индивидуальных потребностей;
• Правил ГОСТ;
• Правил СНиП.
