Как грамотно провести электрику на кухне? Самостоятельный ремонт (57 фото)

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

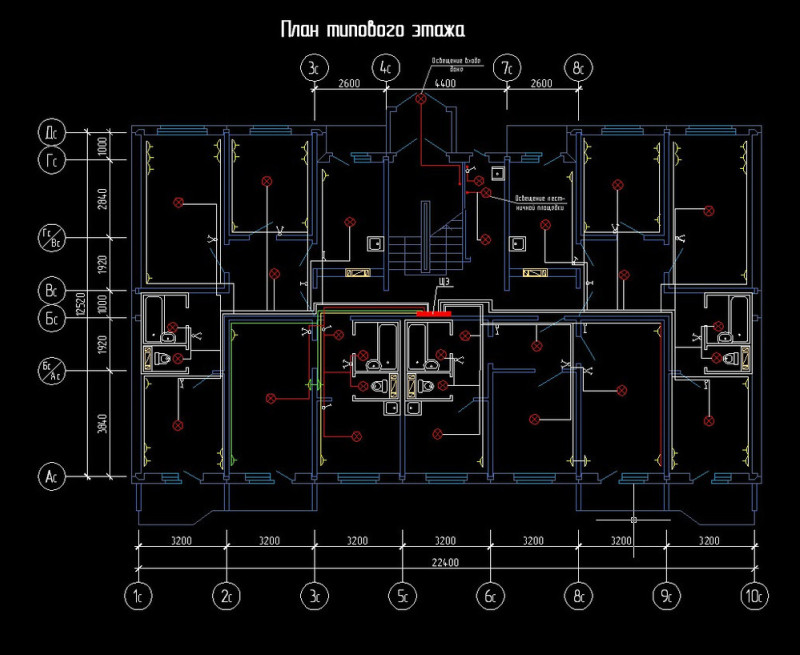

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

1. Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты

Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора

Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

• Как расположить розетки на кухне: пошаговая инструкция
• Базовые правила подключения кухонной техники к электросети
• Светодиодная подсветка для кухни от А до Я

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели. розетки, выключатели.
4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля. чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв. лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа ). При расчетных работах рекомендуем использовать данную таблицу:

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д. как показано на фото:

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку. установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

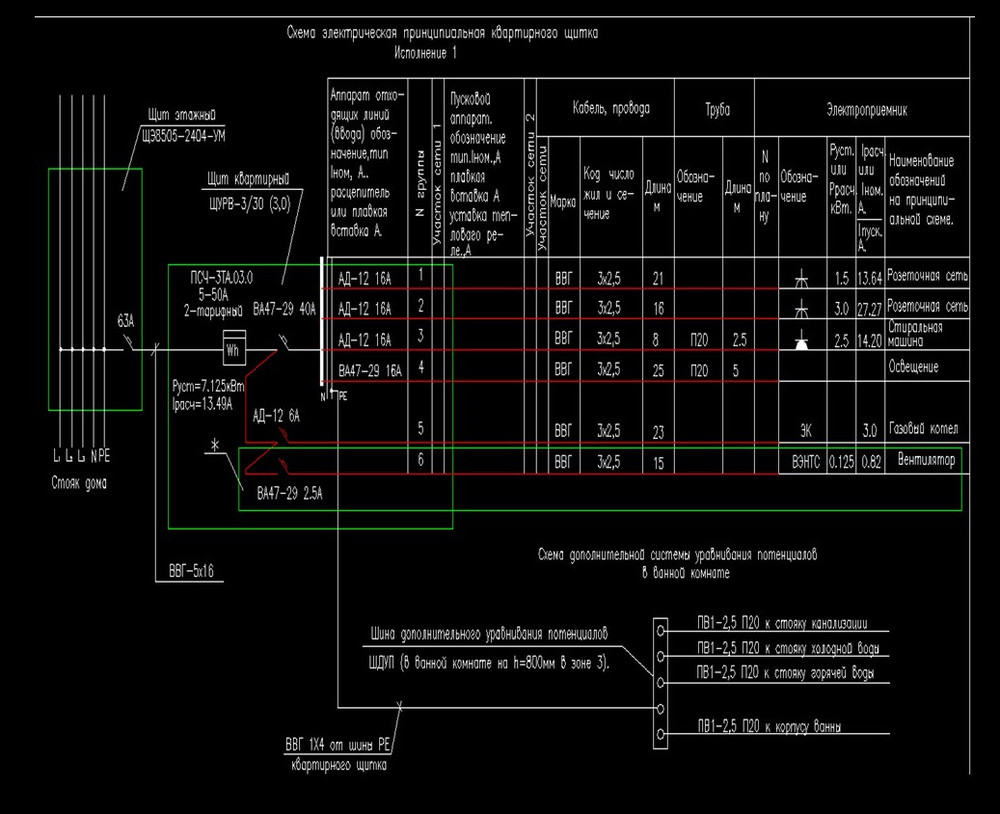

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Правила монтажа

Производится расчет максимальной нагрузки электросети с учетом ваттности всей кухонной техники. Суммируется эксплуатационная мощность всего, что может быть включено в розетки, плюс потребность источников света. Вероятность одновременного подключения всего оборудования, разумеется, мала, зато при таком расчете обеспечивается необходимый резерв мощности электропитания.

Разрабатывается индивидуальная схема электропитания оборудования с ориентиром на расстановку мебели.

Устанавливаются автоматы электрощиты управления, чтобы соблюсти правила эксплуатации электрооборудования.

К местам подключения к сети должен быть обеспечен свободный и безопасный доступ.

Укладывается электрический шнур, предварительно подготавливаются стены – либо штробятся, либо монтируются кабель-каналы. После этого производится подключение розеток и выключателей.

Обратите внимание, что если на кухне устанавливается энергоемкое оборудование, например электроплита, нужно учитывать запланированную нагрузку сети. Если она недостаточная, как в газифицированных домах, рекомендуется замена проводки на кухне или даже во всей квартире, так как количество кухонных приборов увеличивается, а проводка, особенно в старых домах, не рассчитана на такое потребление энергии

Электропроводка на кухне — монтаж

Каждый хозяин желает точно знать, что с электрикой в его доме все хорошо. Именно поэтому многие люди, хоть отдаленно знакомые с электрооборудованием решают разобраться в этом вопросе досконально, ведь электропроводка на кухне своими руками это не так сложно как кажется, а доверять своей лично выполненной работе надежней, чем незнакомым и непроверенным людям, хоть они и представляются профессионалами.

Когда план составлен, материалы закуплены, инструменты подготовлены, можно приступать к монтажу. Это не самый простой процесс, придется делать все аккуратно и не спешить. Каждый этап монтажа должен быть четко выполнен.

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

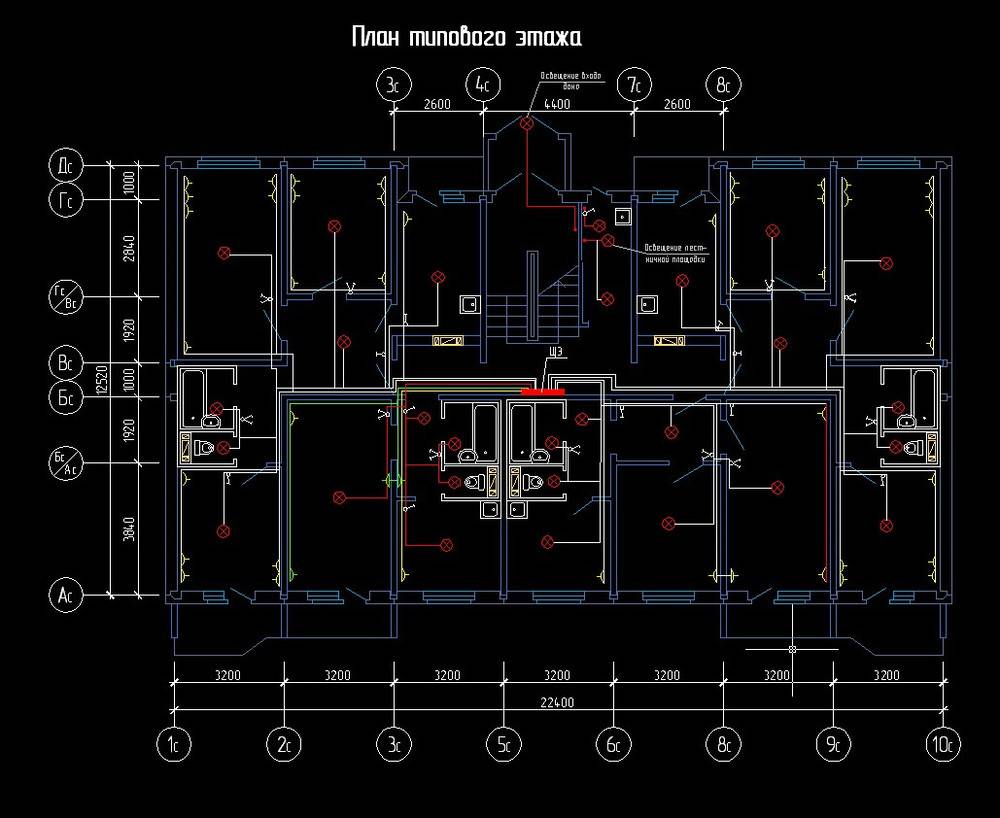

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Выбор УЗО

Из-за постоянного приготовления пищи на кухне очень влажно, поэтому в щитке располагают дифференциальные автоматические выключатели вместо обычных автоматов. Такая мера поможет защитить людей от удара током, вызванного неисправной проводкой или изоляцией на приборах.

Вместо диффавтоматов иногда устанавливают обычные автоматы с УЗО (устройство защитного отключения), но это несколько сложнее.
Даже при грамотной установке электросетей, бережном обращении с ними и постоянной проверке, возможно упустить какую-то мелочь. Это может привести к неприятным последствиям, но УЗО способен защитить человека от удара током, а дом от возгорания. Такое устройство предназначается для сравнения выходящего из электрощита тока и возвращаемого обратно. Эти показания должны быть равны. При неравенстве УЗО производит отключение электричества в случае касания провода. Прибор за 30-40мсек замечает, что электроэнергия уходит к человеку и немедленно отключает электричество.
УЗО можно подбирать в зависимости от количества фаз. В этом случае подобрать его будет достаточно просто. Прибор должен соответствовать количеству фаз.

Можно выбрать УЗО по номинальному току. Это показатель величины тока, не причиняющего вреда прибору при длительном использовании. В зависимости от номинального тока подбирают прибор. Это значение указывают непосредственно на приборе. К тому же его придется защищать с помощью автоматических выключателей. Это связано с невозможностью УЗО с правиться со сверхтоками, например, при коротком замыкании.
УЗО должен быть рассчитан на номинальный ток, превышающий сумму всех токов подключенных к нему автоматов.

Номинальный ток – это тот ток, при котором происходит срабатывание прибора, он тоже указывается на корпусе.

Важен и тип срабатывания прибора:

Электромеханические УЗО не зависят от состояния сети и будут работать даже при некоторых неисправностях.

Электронные гораздо дешевле своих собратьев. Но эти приборы считаются менее надежными. Они питаются от электросети, которую защищают. Поэтому качество работы такого устройства напрямую зависит от качества электросетей в помещении.
Тип прибора можно узнать взглянув на схему на корпусе прибора. Специалисты однозначно советуют приобретать электромеханические приборы.
