Примеры проведения расчетов
Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.
Расчет объема требуемого теплоносителя
Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).
Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм
Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.
Объем рубашки котла известен. V1 = 60 л.
В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.
Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:
V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.
Таким образом, теперь можно найти общий объем:
V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.
На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем
Расчет объема самодельного радиатора
Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.
Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.
Вычислим внутренний диаметр:
d = 114 – 2 * 4.5 = 105 мм.
Определим площадь сечения:
S = π * d2 / 4 = 8659 мм2.
Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:
V = l * S = 8000 * 8659 = 69272000 мм3.
Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.
Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.
Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.
Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.
Расчет необходимой длины ПП труб
Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.
При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены
Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:
- При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
- На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
- На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.
Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.
При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки
Объем теплого пола считают по метражу установленных труб.
Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):
l = (n – k) * (m – k)/k
Здесь:
- n – длина участка теплого пола;
- m – ширина участка теплого пола;
- k – шаг между трубками;
- l – итоговая длина трубок.
Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.
Для чего определяется пропускная способность?
При расчете водопровода стоит задача определить оптимальный диаметр трубы для обеспечения нормативного потребления воды.
Если сечение слишком мало, это приводит к недостаточному напору в трубах даже при большом давлении, в результате:
- насосное оборудование быстрее изнашивается,
- чаще происходят аварии на линии,
- увеличивается расход энергии.
Для ремонта систем требуются дополнительные траты, что повышает стоимость эксплуатации.
В гидравлике пропускная способность всей системы рассчитывается по самому узкому месту. Часто трубопроводы сравнивают с электропроводкой, только по трубам бежит вода, а по проводам — электрический ток.
Чем и как покрасить?
После того как были вычислены площадь окрашиваемой поверхности и расход материала, можно выбирать красящий состав. Для покраски труб используются такие виды красок:
- Эмаль на основе акрила. В ее составе есть органические растворители. На поверхности образуется прочное блестящее покрытие.
- Алкидная эмаль. Отличается большим ассортиментом цветов. Позволяет создать прочное покрытие, которое не растрескивается и не стирается.
- Водно-дисперсионные составы. Сохнут быстрее других красящих веществ. Кроме того, не имеют неприятного запаха. Перед использованием таких веществ на поверхность труб необходимо нанести грунтовку.
- Масляная краска. Для таких целей используется крайне редко.
Первым слоем необходимо нанести грунтовку. Она позволит защитить поверхность от ржавчины и увеличить прочность соединения с краской. После высыхания грунтовки нанести два слоя красящего состава.
Рассчитать расход краски не так уж и просто – для этого придется вспомнить несколько геометрических формул. Перед началом вычислений необходимо произвести замеры конструкции. Чтобы облегчить процесс, можно воспользоваться уже готовыми таблицами.
Рассчитать расход краски не так уж и просто – для этого придется вспомнить несколько геометрических формул. Перед началом вычислений необходимо произвести замеры конструкции. Чтобы облегчить процесс, можно воспользоваться уже готовыми таблицами.
Определение объёма трубы
Определить объём трубы под силу каждому, ведь для этого не понадобится наличие какого-либо специального оборудования или приспособлений. Главное знать, что труба является простой геометрической фигурой, точнее цилиндром и объём его легко можно определить математически.
Для начала потребуется узнать точные размеры трубы, необходимые для вычисления ее объёма – длина трубы и внутренний диаметральный размер. Начнем с вычисления диаметра.
Важно: При подсчете, не перепутать и не взять для расчета наружный диаметральный размер, вместо внутреннего, так как его зачастую указывают в документах при выборе вспомогательных соединительных элементов. Чаще всего необходимое нам значение размера трубы указано в паспортных характеристиках, если же таких данных нет, то используя обычную линейку, можно произвести замер наружного диаметра самостоятельно на срезе трубы
Чаще всего необходимое нам значение размера трубы указано в паспортных характеристиках, если же таких данных нет, то используя обычную линейку, можно произвести замер наружного диаметра самостоятельно на срезе трубы.
Если нет возможности произвести замер наружного диаметрального размера трубы на срезе, можно применить следующий способ: с помощью портняжного метра, рулетки или обычной веревки производится замер длины окружности трубы, получившиеся данные делятся на 2π = 6,28. Из получившегося результата вычитается толщина стенки, умноженная на два. В итоге получаем величину внутреннего диаметрального размера:
I — длина окружности трубы, мм
π = 3,14
h — толщина стенки, мм
Здесь могут возникнуть проблемы с отсутствием данных о размерах толщины стенки трубы. В такой ситуации можно воспользоваться справочниками или взять данные из маркировки на трубах. Например, стандартные значения размеров труб из полипропилена включают в себя внешний диаметр и толщину стенки. Стандартные значения параметров труб PN25
| Номенклатура | Наружн. диаметр (мм) | Толщина стенки (мм) | Внутр. диаметр (мм) |
| 20 х 3,4 | 20 | 3,4 | 13,2 |
| 25 х 4,2 | 25 | 4,2 | 16,6 |
| 32 х 5,4 | 32 | 5,4 | 21,2 |
| 40 х 6,7 | 40 | 6,7 | 26,6 |
| 50 х 8,4 | 50 | 8.4 | 33,2 |
| 63 х 10,5 | 63 | 10,5 | 42,0 |
| 75 х 12,5 | 75 | 12,5 | 50,0 |
Также, когда толщина стенки неизвестна, и взять ее неоткуда, есть возможность вместо расчетного значения внутреннего диаметра применить стандартное значение внутреннего прохода Dn, обычно указывается в маркировке. Но применение данного значение не рекомендуется, особенно при вычислении большого объема труб.
Определить длину трубы элементарно — она указана в маркировке или ее можно измерить с помощью простой рулетки.
Важно: Перед началом расчетов привести все данные к одной единице измерения (миллиметры, метры, дециметры). Для труб, у которых диаметральные размеры выражаются в дюймах, нужно привести их к миллиметрам, сделав перерасчет 1 дюйм = 25,4мм
Для труб, у которых диаметральные размеры выражаются в дюймах, нужно привести их к миллиметрам, сделав перерасчет 1 дюйм = 25,4мм.
Расчёт объёма отдельной трубы с использованием формул
Зная точные параметры конкретной трубы, прибегнув к простым математическим формулам, можно с легкостью вычислить ее объём.
Формула объема цилиндрической фигуры:
L — длина трубы, мм
S — площадь сечения трубы, мм² .
Рассчитываем площадь сечения при помощи формулы:
π = 3,14
d = значение внутреннего диаметра трубы, мм.
Если за единицу измерения принимаются дециметры или метры, то остальные значения (объем, площадь) рассчитываются в кубических метрах и дециметрах соответственно.
Подставляя имеющиеся значения с легкостью можно высчитать значение объема трубы. Точность результата зависит от точности тех параметров трубы, что мы определили ранее.

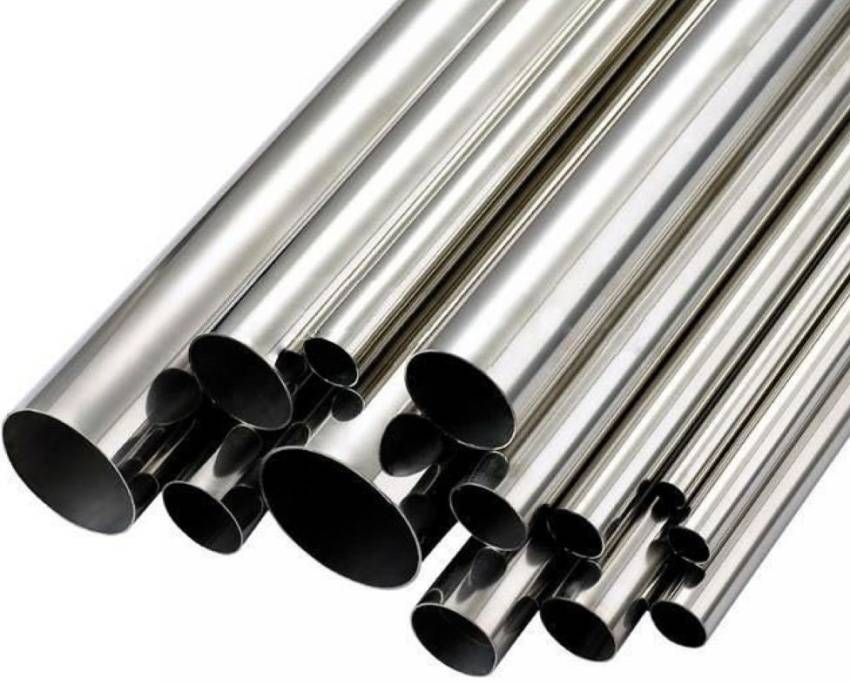

Расчет веса нержавеющей трубы: последовательность действий и особенности
Трубы, материалом изготовления которых служит нержавеющая сталь, отличаются от обычных стальных изделий тем, что они более резистентные к неблагоприятным эксплуатационным условиям. Например, они, в отличие от обычных стальных труб, имеют высокую сопротивляемость к ржавлению.
Как вычислить массу детали из нержавейки? Подобная операция не является очень сложной. Для определения удельной массы необходимо перемножить такие параметры, как плотность материала и объем. В свою очередь, для того чтобы вычислить объем изделия, потребуется умножить площадь поверхности детали на толщину стенки.
Рассмотрим, как определить вес трубы 57х57х3 мм из нержавейки, на примере. Расчет в этом случае включает в себя 3 этапа. Первая формула будет иметь следующий вид:
S = B х L х 4
Труба из нержавеющей стали отличаются тем, что они более резистентные к неблагоприятным эксплуатационным условиям
S – площадь;
B – ширина 1 стенки;
L – длина изделия;
4 – количество стенок.
Готовое уравнение с подставленными значениями выглядит так:
S = 57 х 6 х 4 = 1,368 м²
С помощью этого метода можно определить массу различных типоразмеров (например, вес труб 108, 120 или 150 мм). После вычисления площади нержавеющей детали можно приступить к следующему этапу. Второй шаг учитывает определение объема трубы. Для этого, как уже говорилось выше, необходимо перемножить площадь поверхности и толщину стенки:
V = S х t
V = 1,368 х 3 = 4, 104 м³
Для определения удельной массы трубы из нержавейки необходимо перемножить такие параметры, как плотность материала и объем
И, наконец, после вычисления объема изделия можно найти и его удельную массу. Для этого понадобится умножить фиксированную плотность стали, равную 7850 м³, на объем детали. Рассмотрим уравнение:
m = V х 7850
m = 4,104 х 7850 = 3,2 кг
Для определения массы трубы, изготовленной из нержавейки, существует и другой, более простой метод. Он подходит для круглых деталей. Чтобы провести вычисление, потребуется вычесть из наружного диаметра толщину стенки. Затем полученная разность умножается на толщину и фиксированное число, которое составляет 0,025 кг.
Как вычислить вес

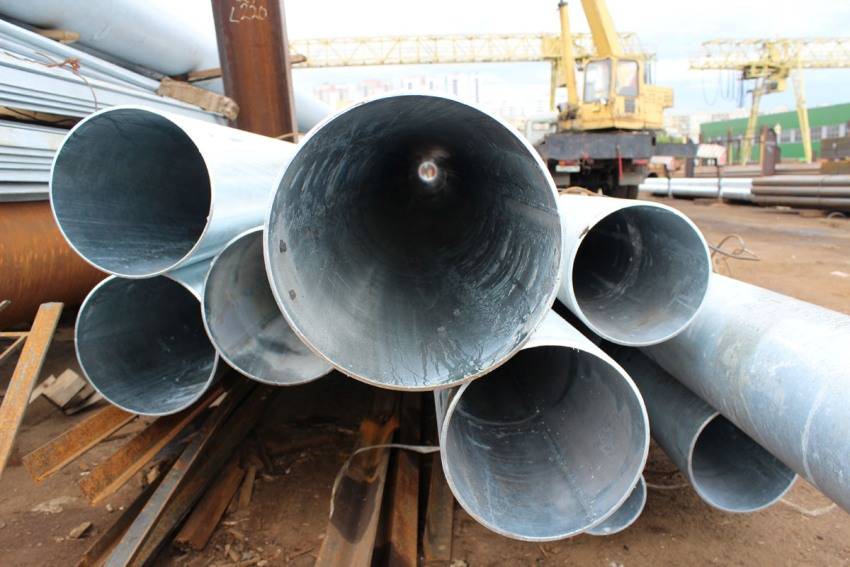

При покупке стальной трубы очень важно заранее определить ее вес. Ведь от этого параметра зависят многие вопросы транспортировки и монтажа
Для определения веса трубы используют несколько способов.
Наиболее точно можно определить вес 1 погонного метра трубы, вооружившись таблицей, приведенной в ГОСТе. Однако этот способ требует определенных технических навыков, и умения пользоваться документацией.
Для приблизительного вычисления (такой точности обычно достаточно) можно применить правило: Вес = (Диаметр – Толщина стенок)*Толщина стенок*0,025. Последнее число – коэффициент, который применяют для вычисления веса округлых труб. У квадратного сечения берется коэффициент 0,0316, у прямоугольного – 0,0158.
Если труба покрыта защитным слоем цинка, нужно дополнительно увеличить значение на 0,3%.
На основе формул многие производители труб предлагают трубные калькуляторы. Это специальные формы на страницах производителей в сети Интернет. В окошки нужно ввести параметры трубы, и программа сама определит вес.
Полученное по формуле или с помощью калькулятора значение не будет соответствовать ГОСТу, но разницей можно пренебречь ввиду малых размеров. И конечно, нужно не забыть умножить полученное значение на длину трубы.
Теплопотери
В данной системе наблюдается чёткая закономерность, по которой нужно действовать, чтобы предотвратить убытки. Дело в том, что наибольшее поглощение тепла происходит в тех точках, где контакт с внешним миром наиболее тесный. То есть, чем тоньше внутренний и внешний слой трубы и меньше диаметр конструкции, тем больше теплопотери при транспортировке природных ресурсов и иных веществ. Это наталкивает на мысль о том, что необходимо как можно сильнее уплотнить магистраль. Но, полное отсутствие поглощения ведёт к перегрузке и возможному повреждению системы, поэтому злоупотреблять расширением внешнего диаметра, либо намеренно увеличивать площадь, чтобы сократить потери, не стоит.
Что касается вычислений, то они помогают при установлении замеров и дополнительного оборудования. Вычислив площадь сечения, можно узнать, в каких местах требуется контроль с помощью отопительного оборудования.
А если сечение трубы не круглое?
Все формулы и расчеты, описанные ранее, рассматривают исключительно трубы с круглым сечением. Действительно, в современном строительстве чаще всего используются именно такие конструкции. Однако существуют трубопроводы с:
Для расчета таких нестандартных труб рекомендуется использовать ряд простых формул. Так, площадь квадратного или прямоугольного сечения определяется как произведение длины и ширины. Умножив площадь на длину отрезка трубы, можно вычислить объем трубы. Чтобы найти площадь поверхности трубы прямоугольного сечения, следует перемножить длину отрезка трубы и периметр сечения. Периметр, как известно, это сумма всех сторон прямоугольника.
Периметр трапеции также вычисляется как сумма всех ее сторон. Умножаем эти данные на длину отрезка трубы и получаем площадь поверхности трубы. Чтобы рассчитать объем трубы с трапециевидным сечением, нужно сначала найти площадь трапеции. Она рассчитывается как произведение полусуммы ее оснований и высоты:
- А и В — длина оснований трапеции, т. е. ее параллельных сторон;
- Н — высота трапеции, т. е. перпендикуляр, проведенный от одного основания к другому.
Умножив площадь трапециевидного сечения на длину отрезка трубы, получаем ее объем.
Чтобы рассчитать параметры трубы с овальным сечением, действуют примерно так же. Вычисляют длину окружности овала, а также его площадь. Умножив длину окружности на длину отрезка трубы, получим поверхности трубы. Произведение площади овального сечения и длины отрезка трубы даст значение объема трубы.
Овал имеет две оси: большую и малую. Длина окружности овала (или эллипса) рассчитывается как произведение числа «пи» на сумму длин его полуосей:
- ∏ — постоянное число «пи», равное 3,14;
- А и В — длина полуосей овала.
Площадь овала рассчитывается как произведение его полуосей и числа «пи»:
Чтобы избежать сложных расчетов, можно воспользоваться многочисленными он-лайн калькуляторами, которые позволяют рассчитать параметры труб самых разных конфигураций.
Строю дом и вот пришёл черед обустраивать отопление. Остановился на закрытой обогревающей системе, .
Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её .
Здравствуйте. Планируем обустраивать скважину и водопровод на загородном участке. Поскольку в нашем регионе .
Интернет-энциклопедия про строительные коммуникации
Формулы для расчета объема воды в трубе
Иногда очень важно точно рассчитать объем воды, проходящей через трубу. К примеру, когда нужно спроектировать новую систему отопления
Отсюда и возникает вопрос: как посчитать объем трубы? Этот показатель помогает правильно выбрать подходящее оборудование например, габарит расширительного бачка. Кроме того, этот показатель очень важен, когда используется антифриз. Обычно он продается в нескольких видах:
Первый вид может выдержать температуру — 65 градусов. Второй замерзнет уже при -30 градусах. Чтобы купить нужное количество антифриза, необходимо знать объем теплоносителя. Другими словами, если объем жидкости равен 70 литрам, значит можно приобрести 35 литров неразбавленной жидкости. Достаточно их развести, соблюдая пропорцию 50–50 и получатся те же 70 литров.
Существующие материалы для создания водопроводных сетей
Перед тем, как рассчитать диаметр трубы для водопровода, необходимо выбрать для него материал. Это может быть:
- металл (сталь, медь, чугун, их различные соединения);
- полимерные материалы — пластик, полиэтилен, металлопластик, ПВХ;
- комбинации металлических и пластиковых конструкций.
Какими бы характеристиками не отличались материалы, размеры будут тоже важны. В частности, диаметр пластиковых труб для водопровода (металлических и металлопластиковых тоже) разделяют на внешний и внутренний, от него и толщины стенок как раз и зависит проходимость трубопровода.
На уровень рабочего давления влияют также и определенные особенности материала. В частности, сталь характеризуется надежностью и прочность, но подвержена коррозии, а также отличается большим весом, в связи с чем монтаж системы затруднен. Также внутри стального трубопровода может скапливаться известковый налет — следовательно, диаметр будет уменьшаться, и проходимость системы падать.
Для пластика характерен небольшой вес, простой и легкий монтаж. Такие трубы не накапливают внутри налет и не ржавеют, они недороги и пластичны. Если трубы пластиковые, без металлического слоя, то они могут расширяться из-за нагрева, а вот в металлопластиковых изделиях этот недостаток исключен.
Для чего нужны расчеты параметров труб
В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.
То, что нельзя измерить, можно рассчитать
Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.
При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.
Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
Чугунная труба
Все чугунные составляющие, в том числе и те, с помощью которых делают канализационные системы, должны изготовляться в соответствии с ГОСТом 6942-98. Этому же стандарту должны полностью соответствовать все соединительные и дополнительные детали, без которых не обходится установка подобной системы. Согласно стандарту, если длина составляет два метра, то может существовать различные весовые категории. В зависимости от диаметра.
Если диаметр составляет пять сантиметров, то масса будет ровняться одиннадцати килограммам. При диаметре в десять сантиметров, она составит двадцать пять килограмм. Максимальное значение диаметра может составлять пятнадцать сантиметров, при весе 40 кг. Таким образом, можно провести расчет массы трубы по длине.
Если длина предмета составляет всего лишь метр, то для вычислений следует руководствоваться только толщиной стенки, а также объемом, как внутренним, так и внешним. Пользуясь данными соотношениями, можно легко вычислить интересующую величину.
Если наружный диаметр детали, которая предназначена для канализационного водопровода, составляет восемьдесят миллиметров, а боковая стенка всего восемь миллиметров, то масса одного метра будет составлять тринадцать килограмм. Из этого следует, что для того, чтобы получилась одна тонна чугунных частей, их общая длина должна составлять семьдесят пять метров.
Чугунные трубы
При диаметре сто семьдесят миллиметров и стенках десять миллиметров, деталь будет весить тридцать шесть килограмм. Соответственно длина одной тонны составит двадцать семь метров.
Составляющие из чугуна, диаметр которых составляет более тысячи миллиметров, а также со стенками, более чем двадцать семь миллиметров, могут иметь вес не менее шестисот двадцати килограмм.
При установке или соединении различных коммуникационных систем, требуется учитывать массу вместе со всеми деталями, которые прилагаются. Это нужно для того, чтобы определить действительные характеристики для метра.
В зависимости от показателя давления, которое может выдержать предмет, различают раструбные соединения трех основных видов:
- А
- Б
- Ла
В свою очередь, уровень максимального давления напрямую зависит от того, какой толщиной стенки обладает фрагмент. Следует заметить тот факт, что если величина наружного диаметра у двух изделий будет одинаковой, например, восемьдесят один миллиметр, а толщина стенок разной, допустим у одного предмета 7,4 миллиметра, а у другого восемь миллиметров, то их вес будет совершенно разным.
Покупать предметы с довольно большой толщиной стенок не обязательно только в том случае, если уровень давления, который будет на них воздействовать, не будет чрезмерным. К тому же, чем меньше толщина, тем меньше финансовых средств придется платить за транспортировку и доставку.
Когда производится расчет массы профильной трубы, то не следует забывать, что предположительный вес, который был рассчитан на метр, может немного отличаться от настоящего показателя. Реальная цифра может изменяться, в зависимости от некоторых внешних факторов, которые на нее воздействуют. Например, уровень влажности в атмосферной среде. Дождь может увеличить весовые показатели любой детали, которая изготовлена из чугуна, практически на пять процентов. Формулы, калькуляторы, а также таблицы из ГОСТов могут предоставить лишь приблизительные данные.
Как видим, существует, по меньшей мере, три способа, с помощью которых можно определить параметры строительных материалов и частей, которые могут быть сделаны из разных веществ. Советы и руководства, предоставленные в данной статье, помогут быстро и максимально оптимально определить все необходимые характеристики.
Расчет сечения трубопровода.
Формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Для расчета сечения трубопровода необходимо вычислить площадь круга с диаметром, который равен наружному диаметру трубы, после чего вычесть толщину ее стенок.
Площадь круга рассчитывается по формуле: S = Pi*(R^2) или S=Pi*(D/2-N)^2,
- R — радиус круга, равный половине ее внутреннего диаметра;
- S — искомое значение;
- Pi — число «пи», которое обычно округляют до 3,14.
- D и N- наружный диаметр и толщина стенки трубы.
В качестве примера производим расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, в 100 мм.
Радиус, данной трубы, будет составлять 50 мм, или 0,05 м.
Площадь трубы будет равна 3,14 х 0,05^2 = 0,00785 м2.
Внимание: рассчитывая проходимость самотечных трубопроводов (например, бытовой канализации) принимайте в расчет не полное, а так называемое живое сечение потока, которое ограничено средним уровнем воды
- а) — полное сечение,
- б) — живое сечение потока в частично заполненной трубе,
- в) — живое сечение потока в лотке.
Все необходимые данные о внутреннем диаметре ВГП труб, которые применяются при монтаже внутренних коммуникаций, можно найти в ГОСТ 3262-75, по которому эти трубы изготавливаются.
Таблица наружных диаметров труб.
Наружный диаметр, мм
Толщина стенки труб, мм
Обыкновенных
По какой формуле проводится расчет
Чтобы получить точные данные, необходимо приготовить:
- Калькулятор;
- Штангенциркуль;
- Линейку.
Сначала измеряется радиус, обозначенный буквой R. Он может быть:
- Внутренним;
- Наружным.
Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.
Внешний радиус, необходим для определения размера места, которое она займет.
Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.
Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.
Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:
- S = R x Пи.
- Искомая площадь — S;
- Радиус трубы – R;
- Число Пи — 3,14159265.
Полученное значение нужно перемножить на длину трубопровода.
Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:
- V = S x L
- Объем трубы – V;
- Площадь сечения – S;
- Длина – L
К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;
S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.
Итоговая формула расчета, примет следующий вид:
V = HS = 2 х 0,0625=0,125 куб. метра.
По этой формуле рассчитывается объём совершенно любой трубы
Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка
При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры
Если использовать разные единицы измерения, можно получить весьма сомнительные результаты. Они будут очень далеки от настоящих значений. При выполнении постоянных ежедневных вычислений, можно использовать память калькулятора, установив постоянное значение. К примеру, число Пи, умноженное на два. Это поможет намного быстрее произвести расчет объема трубы разного диаметра.
Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.
