Как сделать проводку на кухне – инструкция, советы, схемы (ВИДЕО)

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

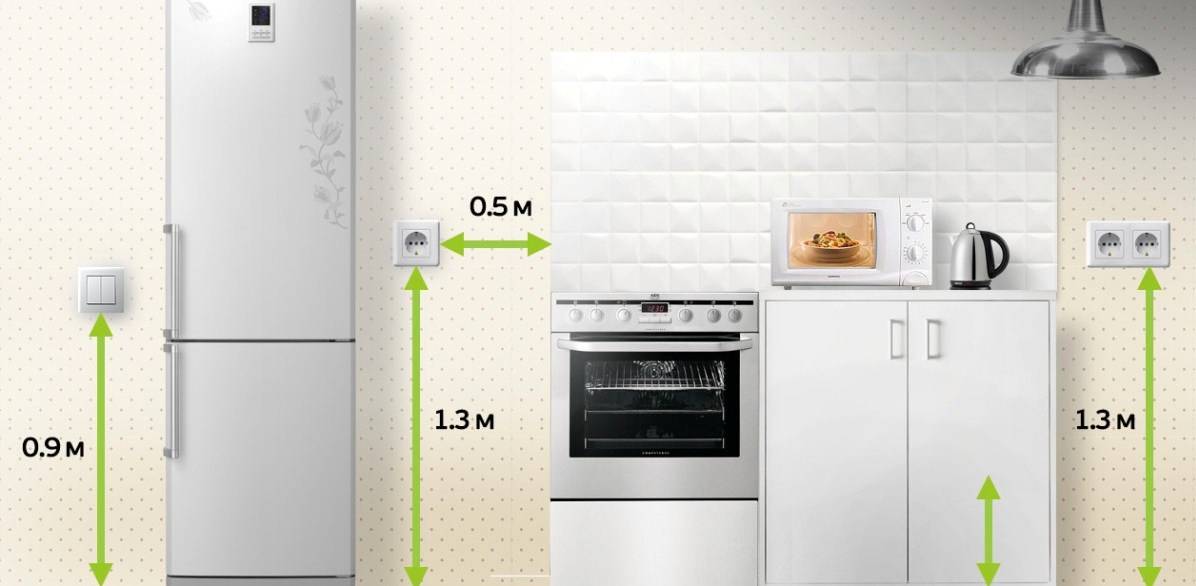

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются

Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль. Лучше остановить выбор на гладком корпусе, который легче чистить

Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола

Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
Нежелательно оставлять провисающие длинные провода;
Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
К одной и той же точке питания нельзя подключать несколько мощных приборов;
Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне. Может использоваться специальная угловая розетка.

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети. Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне. Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

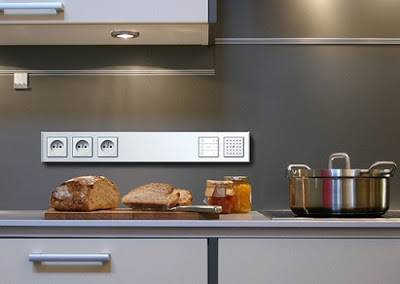

Выключатели и розетки

Проводка на кухне должна быть максимально безопасной и эффективной, поэтому и к выбору и размещению выключателей и розеток на кухне нужно подходит ответственно. Оптимальными для кухни будут розетки, рассчитанные про пропускание тока на 16 ампер.

Розетки с керамическими пластинами и никелированными ламелями являются самыми долговечными.

Выключатели для кухни можно подбирать и на меньшую нагрузку. При этом их поверхность должна быть гладкой и ровной – это значительно упростит их очистку в ходе уборки. Оптимальное расстояние от пола до розетки – 0,4 метра, а до выключателя – 1 метр. При этом несколько розеток нужно установить прямо над рабочей плоскостью, то есть столешницей. Это позволит максимально удобно подключать бытовые приборы.

Выключатели лучше всего устанавливать в 10-15 сантиметрах от дверного косяка. Также выключатель можно установить в коридоре перед кухней, но это менее практично.

Для организации дополнительного освещения над столешницей или мойкой лучше сделать отдельные выключатели.

Оптимальное место для размещения выключателя – в 10-15 см от дверного косяка. При необходимости можно также установить кухонный выключатель в коридоре перед кухней – но это не всегда удобно. Для дополнительного освещения над мойкой или столешницей лучше сделать отдельные выключатели.

Обратите внимание! Если вы приблизительно знаете, как будет размещена кухонная мебель, то разместите розетки рядом с приборами, которые будут к ним подключаться. Например, розетку для кухонного телевизора можно установить на двухметровой высоте, а розетку под холодильник лучше спрятать в дальнем углу

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты

Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора

Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

Как расположить розетки на кухне: пошаговая инструкция
Базовые правила подключения кухонной техники к электросети
Светодиодная подсветка для кухни от А до Я

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
выключатели можно использовать рассчитанные на работу с меньшей нагрузкой

Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
в современной квартире монтаж розеток от пола выполняют на высоте 40 см

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.
Установленный подрозетник
Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Схема электропроводки на кухне

Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.

Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.

Разводка электропроводки на кухне

Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.

Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.

И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.

Розетки и выключатели на кухне

Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.

Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.

Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.

Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.

То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.

И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.

Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.

Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.

Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.

Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.

Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).

Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).

Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.

Похожие материалы на сайте:

Самонесущий изолированный провод — СИП
Ремонт электропроводки

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
Для варочной панели также нужна отдельная питающая линия.
Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
Для стиральной машины, посудомоечной машины, измельчителя отходов нужно взять кабель 3 × 2,5мм².
Таким же кабелем (3 × 2,5 мм²) нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы розеток среднего уровня, для холодильника, микроволновой печи, освещения и измельчителя отходов с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

Холодильник 200Ватт,
Измельчитель 400Ватт,
Микровалновка 2000Вт,
6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Выбор провода

Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.

Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.

Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается

В конечном итоге подобная ситуация спровоцирует короткое замыкание.

Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.
