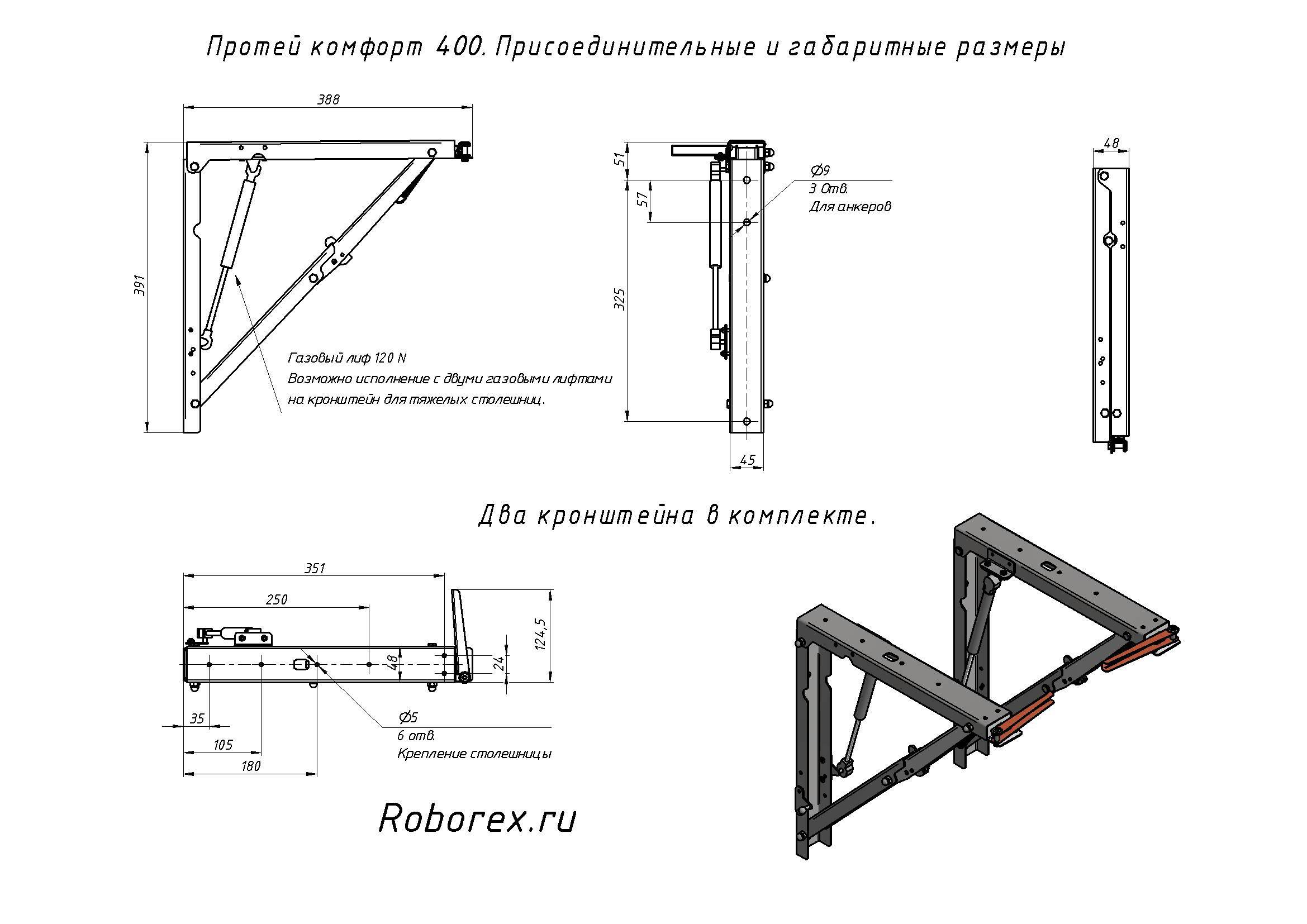

Кронштейн барного типа для откидного фасада мебели
Барный кронштейн может устанавливать к фасаду:
- слева;
- справа;
- вверху;
- внизу.
Данная деталь представлена множеством различных вариаций. Так, например:
- «плечо» кронштейна барного типа может изготавливаться плоским, а может круглым;
- основание детали выполняется из пластика или металла.
Барный кронштейн, использующийся для оснащения мебели с откидными фасадами
Данная фурнитура для фасада также принадлежит к категории механических. Цена на нее весьма доступна, поэтому вы можете встретить оснащенные ей гарнитуры практически повсеместно.
В ситуации с искомым подъемником, в отличие от фурнитуры, описанной первой, вам придется установить дополнительные петли для мебели на открывающуюся створку.
При помощи барных кронштейнов оснастить можно не только кухню, но также и различные стенки, например, хранилище для обуви
Аналоги газлифтов
Допустим, Вам не нравятся газлифты и Вы хотите что-то другое. Да,
есть аналогичные системы для горизонтального открывания мебельных
фасадов. Но аналогичны эти системы не по принципу работы, а по
компактности. Единственно, что стоят они дороже, ведь всё-таки
газлифт это бюджетный вариант открывания и фиксации фасада.
Рассмотрим два таких достойных механизма
Механизм подъемный/откидной KLOK

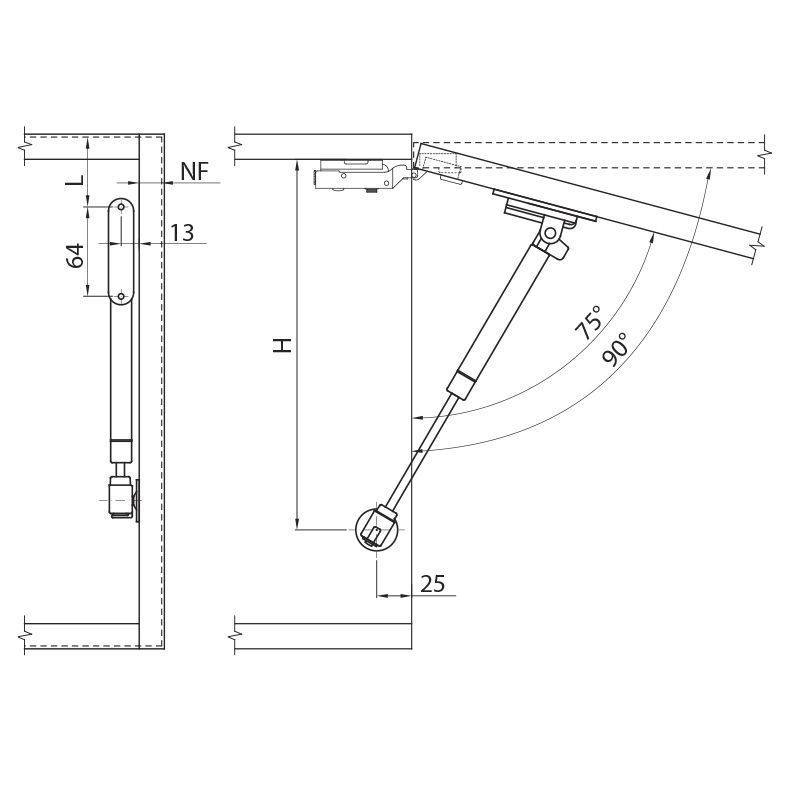

Кто первый произвёл этот механизм для горизонтального открывания
мы не знаем, но в своё время он запомнился нам, как продукт от
такого производителя, как Huwil и известен
под названием подъёмный механизм Huwilift Duo Standard. Сейчас, кто
только не выпускает подобные механизмы.
| Рис. 17. Подъёмный механизм Huwilift Duo Standard |
| Рис. 18. Схема монтажа подъёмного механизма Huwilift Duo при разных углах открывания Standard |
KLOK выдерживает
нагрузки до 12 кг при фиксации фасада в любом положении и до 15 кг при фиксации фасада при максимальном угле открывания.
Механизм, как и газовый лифт
универсальный, то есть нет разделения на правый и левый, также легко устанавливается/снимается с осей креплений,
кроме того
сила механизма регулируется шестигранным ключом и работа его
бесшумная.
| Рис. 19. Подъёмный механизм KLOK от Ferrari, найдите отличия |
| Рис. 20. Подъёмный механизм KLOK работа на подъем |
| Рис. 21. Подъёмный механизм KLOK работа на откидывание |
| Рис. 22. Схема монтажа подъёмного механизма KLOK |
Механизм подъемный
Aventos HK-XS
Механизм подъемный Aventos HK-XS можно устанавливать в корпусах с небольшой внутренней
глубиной с одной или двух сторон. Подъемник подходит для корпусов высотой от 240 мм до 600 мм,
ширина корпуса зависит от коэффициента мощности. Внутренняя глубина
для монтажа механизма составляет минимум 100 мм.
Подъемники Авентос – расскажем |
| Рис. 23. Механизм подъемный Aventos HK-XS |

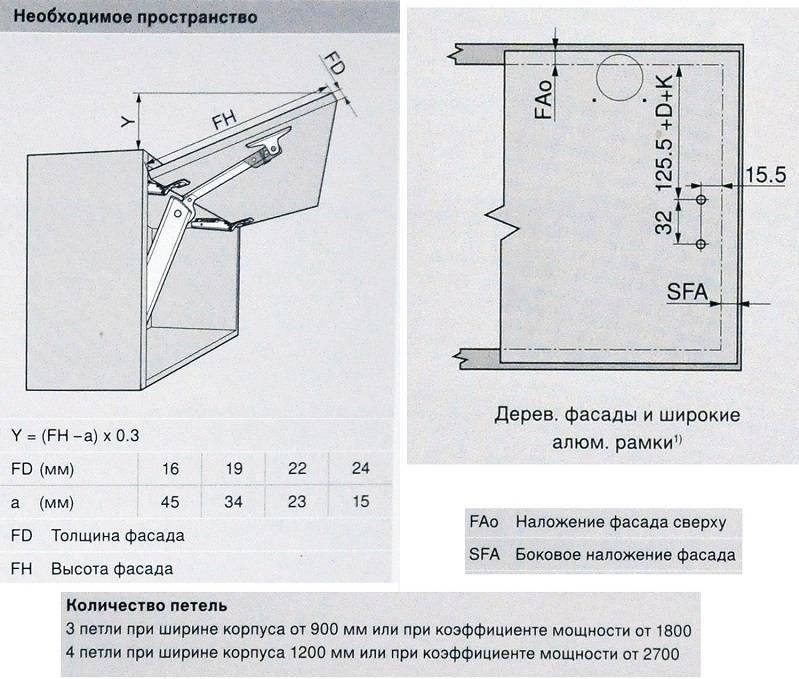

| Рис. 24. Схема монтажа подъемного механизма Aventos HK-XS |
В интересной табличке снизу подобрана остальная информация по
подъемным механизмом Aventos HK-XS.
| Рис. 25. Информация по подбору силового механизма Aventos HK-XS |
Читайте далее:
|
Виды механизмов
Компания представлена на рынке подъемных устройств такими версиями: Т-105, F-20, T-75, L-80, T-70, S-35 и Т-65. Каждая модель рассчитана на определенный вес и типы фасадов.
Мягкое и легкое движение дверей достигается благодаря Kinvaro F-20. А при помощи ступора, можно установить свой индивидуальный угол открытия. В нем встроена особая система амортизации, благодаря которой даже самые тяжелые фасады будут плавно и бесшумно закрываться. Все это достигается с помощью детальной настройки конфигурации. Также в этой модели присутствует защита от случайных повреждений (пальцев), что в значительной степени обезопасит использования, а утонченный дизайн подойдет под любую кухонную мебель.
Особые качества устройства:
- Легкое и бесшумное движение;
- Амортизация при закрытии;
- Большой выбор моделей для любого веса и размера фасада;
- Настройка и монтаж происходит без особых усилий;
- Подходит даже для двойного типа фасадов с высотой от 65 см.
Гладкое открытие дверей параллельно корпуса шкафа обеспечит Kinvaro L-80. Также присутствует система амортизации и может, подстраивается под разный вес фасадов, сохраняя плавность движений. Устройство подойдет для дверей из стекла, дерева алюминия или МДФ. Фиксация фасада происходит на любом уровне открытия.
Особые качества устройства:
- Движения плавные, бесшумные;
- Зафиксировать двери можно в любой позиции;
- Качественная амортизация;
- Огромный выбор моделей под любые фасады;
- Настроить и установить сможет каждый без особых навыков и инструментов.
Чтобы не задевать лампы или другие изделия над мебелью, следует установить Kinvaro S-35. Когда устройство открывается на 45 градусов и больше, оно может фиксироваться на одном месте. А благодаря пружинной системе, позволяет настроиться под любой вес фасада. С помощью встроенного вала синхронизации, дает возможность согласовать движения обоих подъемников.
Особые качества устройства:
- Тихая и гладкая работа механизма;
- Прекрасная амортизация позволяет избегать ударов;
- Благодаря своей необычной системе открытия допускает установку над собой лампы или карниза;
- Особый трехуровневый режим настройки фасада с погрешностью 1,5 мм;
- Возможность фиксации, когда угол достигает более чем 45 градусов;
- Стойкость к коррозии
- Допустимые размеры дверей в ширину от 450 до 1200 мм и в высоту около 420-720 мм.
Версии Kinvaro T-70, T-65 и T-75 в целом похожи на предыдущие модели по своим качествам и также оснащены амортизацией, что защищает их от ударов. Обладают фиксацией, когда дверь открыта от 45 и до 110 градусов.
Особые качества устройства:
- Стандартная система амортизации;
- Большой выбор моделей для разных фасадов;
- Покрытие от коррозии;
- Можно использовать на верхних уровнях.
Максимальный уровень открытие в 105 градусов есть у Kinvaro T-105. Двери прочно фиксируются в разных положениях. Чтобы использовать с фасадами из алюминия или дерева, нужны специальные адаптеры.
Особые качества устройства:
- Работает тихо;
- Как и другие модели, оно обладает большой коррозийной стойкостью;
- Множество различных моделей под любые варианты дверей;
- Защита от ударов с помощью установленной амортизации.
Проанализировав информацию об моделях ведущих брэндов производителей, можно сделать для себя соответствующие выводы
Перед покупкой механизмов подъема, нужно обязательно все замерять, желательно сделать чертеж того, как будет располагаться ваша кухонная гарнитура и обязательно обратить внимание на вес, размер, а также форму фасадов. Все это поможет получить желаемый результат и воплотить ваши дизайнерские способности
Область применения газлифтов
Газовые лифты зарекомендовали себя в автомобилестроении — изначально их устанавливали на капоты и багажники, а также монтировали в двери машин. Подъемники нужны для принятия на себя веса конструкций и защиты их от повреждений.
Сегодня газлифты, помимо автопрома, широко используются в других сферах:
- Мебельная индустрия — первую очередь, речь идет о мебели для кухни. Газовые подъемники идеально подходят для шкафчиков, которые открываются наверх. Они не дают дверкам самопроизвольно закрываться и позволяют сэкономить пространство на кухне. Также мебельные газлифты устанавливаются в офисные кресла, раскладные диваны, шкафы-кровати;.
- Строительство — используются в производстве дверей, оконных рам и стеклянных витрин;
- Медицинское оборудование — применяются при изготовлении кроватей для ухода за паллиативными больными, в производстве тренажеров для восстановительных процедур и другого оборудования;
- Полиграфия — газовые амортизаторы устанавливаются на крышки ксероксов, сканеров, МФУ и других устройств;
- Оружейная сфера — применяются для изготовления пневматического оружия;
- Аэрокосмическое строительство и другое;
Ниже речь пойдет об особенностях мебельных газлифтов.
Используемые материалы
Чтобы изготовить демпфер, можно применять разные материалы, обладающие теми или иными эксплуатационными характеристиками.
Но для обеспечения длительного срока службы, бесшумной работы и достойной функциональности, оптимальным решением считается применение резины и силикона.
- Резиновые МД. Такие изделия конструктивно представляют собой врезные элементы, которые монтируют на участки постоянного столкновения двух поверхностей. Ярким примером можно назвать установку с торцевой стороны полки, которая закрывается дверцей. Резиновые МД амортизируют, глушат удары и дополнительно выполняют функции уплотнители притворов на фасадах;
- Силиконовые демпферы. Если говорить про силиконовый вариант, то по факту это обычный кружок, характеризующийся повышенной мягкостью. На одной стороне силиконовой фурнитуры имеется клейкая поверхность. С ее помощью осуществляется установка. Силиконовые амортизаторы выполняют в разном цвете, что позволяет идеально сочетать этот элемент с уже купленной мебелью. Отдельно стоит отметить функцию защиты для детей, которые могут случайно прижать пальцы дверцами и ящиками.
Резиновые и силиконовые амортизаторы, либо демпферы, служат достаточно долго. Но иногда они ломаются, отлетают и теряются. В такой ситуации нет ничего сложного, чтобы приобрести новые МД и установить их своими руками. Цена очень доступная, а польза несоизмеримая.
Как собрать кухонный газлифт?
Эта конструкция совершенно загерметизирована. Азот проникает в цилиндр при производстве, если же элемент будет поврежден, то его будет просто невозможно восстановить. Грамотный монтаж устройства в шкаф под мойку следует начинать с приготовления инструментов, которые могут понадобиться в работе. Также следует заблаговременно прорисовать контуры, чтобы обеспечить максимально точный монтаж.
Выбирая доводчики для кухонных шкафов на стену, нужно отталкиваться от двух показателей, представляющих особую важность: параметры приспособления и усилие сжатия пружины. Как правило, выбирать нужно между несколькими стандартными размерами
Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока
Как правило, выбирать нужно между несколькими стандартными размерами. Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока.
При выборе оборудования нельзя не принимать в учет систему, за счет которой производится монтаж. Наиболее часто на практике используются ровные площадки, которые дают возможность осуществлять монтаж на боковые поверхности шкафов кухни за счет применения шурупов. Если же у мебели деревянный корпус, то лучше взять вкручивающиеся крепления. При работе понадобятся такие инструменты, как: отвертка, плоскогубцы, шуруповерт, молоток, электрическая дрель, линейка.
Сама сборка шкафа под раковину происходит в несколько этапов:
- Разметка навесных шкафов на кухне. Просмотр видео позволит понять, как правильно выполнить эту работу. Сначала проставляется места середины крепления на боковой поверхности. После отмечается середина крепления на створке. Разметка выполняется в обеих сторон подвесной мебели или напольных шкафов под умывальник.
- Монтажные работы. Основание прикрепляется к боковому элементу в том месте, где были проставлены метки. Здесь можно использовать два простых метода, известных профессиональным сборщикам. Первый предполагает применять скобу с пружиной, а второй – пластинку. Как правило, скоба ввинчивается в боковой элемент в месте, где сделана отметка, при этом головка лифта защелкивается в скобке. Второй вариант действий предполагает применение пластинки, в которой проделано отверстие. Оно фиксируется на 3-4 шурупах к боковой части, причем таким образом, чтобы середина выемки совпадала с меткой. Головка газлифта вставляется в выемку и закрепляется в ней. Нужно проследить, чтобы пластинка не имела видимых изъянов, так как при деформации готовое устройство не будет работать так, как нужно.
- Выполнение действий, описанных в предыдущем пункте при работе с внутренней поверхностью. Следует обеспечить наклонный угол шарнира, составляющий примерно 80.
Как установить газлифт на кухонный шкаф?
Газлифты — амортизирующие механизмы, предназначенные для дверей горизонтального открытия. Механизм относится к кронштейнам. суть работы газлифта — амортизация при открывании и закрытии дверок, их удержании.
Механизм помогает открывать и закрывать шкафы без усилий, распахивать дверки полностью, чтобы увидеть, что находится внутри шкафчика.
Газлифт полностью герметичен. Азот закачивается при изготовлении, поэтому при поломке в процессе эксплуатации его невозможно отремонтировать.
Список достоинств лифта можно составить из следующих свойств:
- саморегуляция плавного хода;
- надежная фиксация в открытом состоянии;
- фрикционное и автоматическое открытие;
- крепеж на любой из материалов мебели;
- дверь открывается даже без ручки.
Конструкция газового лифта
Представляет собой конструкцию из следующих компонентов, сделанных из пластика и металла:
- Втулка.
- Конус лифта.
- Внешняя и внутренняя полости.
- Подъемный шток.
- Посадочный, внешний и внутренний конуса.
- Кнопка.
- Уплотняющий элемент.
- Газовый клапан.
- Подшипник.
- Канал, переспускающий газ.
Как правильно установить газлифт на кухонный шкаф?
В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается.
Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам.
Нужно знать максимальное выдвижение штока и длину сложенного механизма.
Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.
Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.
Какой инструмент понадобится при монтаже?
Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:
- Метр, линейка или рулетка.
- Молоток и плоскогубцы.
- Дрель (лучше электрическая).
- Отвертка или шуруповерт (последний предпочтительнее).
Шаг 1. Разметка перед установкой
Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.
Шаг 2. Монтажные работы
Установка газлифта на кухонный шкаф осуществляется следующим образом:
1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.
2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.
3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.
Важно! При искривлении пластины лифт не работает. 4. Аналогично производятся действия по закреплению на дверце мебели
Угол наклона шарнира должен быть 8 градусов
Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов
4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

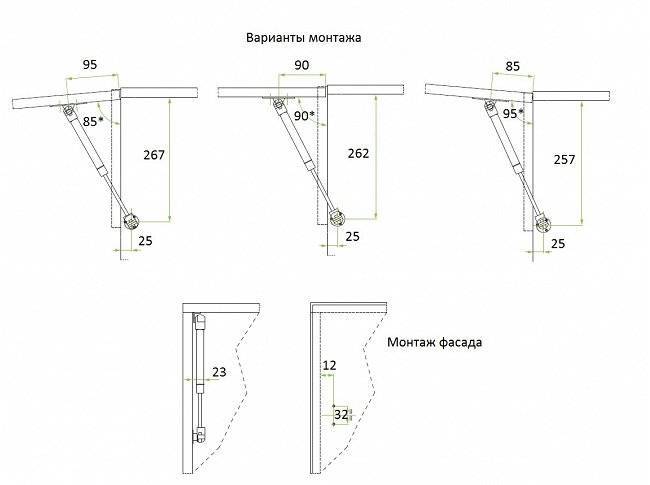

Схема установки газлифта
5 советов по монтажу
В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:
- Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.
- Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
- Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
- Фурнитура на дверцах должна быть установлена до установки газлифтов.
- При монтаже кухонного шкафа он не должен висеть на стене.
Верхние шкафы оснащены газовым лифтом.
Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями.
Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство.
Поставить его можно на шкаф из любого материала.
Преимущества и недостатки
Основное назначение газлифтов — правильное, свободное, бесшумное и легкое открывание верхних ящиков вытяжки, при которых дверь открывается вверх. К положительным параметрам установки такого устройства на кухне можно отнести:
- гарантирована постоянная герметичность дверей вверху при открывании;
- нет возможности самопроизвольного открытия двери;
- установка газлифта довольно проста, поэтому при детальном понимании инструкции процедура проводится самостоятельно;
- долгий срок службы конструкции за счет качественного устройства;
- шкафчики открываются без особых усилий, при этом не слышно никаких неприятных звуков или шумов;
- избавиться от некрасивых ручек шкафа, которые обеспечат стильный и современный интерьер;
- открывать дверь невероятно просто, для чего необходимо с небольшим усилием прижать ее рукой.
К недостаткам товаров можно отнести довольно высокую стоимость, поэтому они часто недоступны для потенциальных покупателей. Если они сломаются по какой-либо причине, сделать ремонт будет невозможно из-за герметичного корпуса, поэтому вам останется только заменить конструкции.
Как устанавливать и крепить газлифт
Газлифтное оборудование
В огромном количестве типов газлифтов, различающихся параметрами и техническими характеристиками, есть два бюджетных варианта, которые часто используются для кухонной мебели.
Они фиксируются петлями на головке застежки:
- Весенний лук;
- Пластина.
Первый вариант самый простой. Нет необходимости выполнять сложные манипуляции с инструментами и деталями. Просто наденьте механизм на головку застежки простым нажатием.
С блюдом все так же просто. Но иногда встречались детали, в которых концы пластины загибались больше, чем нужно.
Поэтому зафиксировать головку застежки в петле было невозможно, она просто не входила в отверстие. Выход один: считать газлифт неисправным и не использовать.
Схема установки
Размер дверного проема напрямую соответствует правилам установки газлифта (фото см. Выше). То есть для определенного угла открывания есть соответствующие установочные размеры.
На этой странице сайта мы предлагаем вам видео, показывающее варианты установки механизма с габаритными показателями. Пусть это будет инструкция по применению.
Интересно — специфика ремонта мягкой мебели в зависимости от вида неисправности
Как установить?
Правильную установку газового лифта на шкафы следует начать с подготовки инструментов и прорисовки разметки для более чёткого крепления.
Подбор газлифта для кухонного шкафа обуславливается двумя важнейшими показателями: параметры устройства и усилие сжимания пружины. Прежде всего, необходимо производить монтаж устройства, по размерам соответствующего размерам шкафа. Для этого необходимо измерить высоту дверцы и глубину шкафа и согласно полученным значениям выбрать стандартный газлифт. Обычно выбирать приходится из трех стандартных размеров: это 164, 244 и 355 в выдвинутом состоянии. Помимо этого, в обязательном порядке нужно проверить следующие размеры газлифта: длину в сложенном состоянии с креплениями и без них, а также максимальную длину выдвижения штока.
Важным показателем для надёжной фиксации двери в открытом состоянии является усилие на сжатие. Эта величина нормируемая и в обязательном порядке указывается в паспорте и на корпусе механизма. Для безошибочного выбора газлифта необходимо определить массу дверцы с учетом всей фурнитуры, покрытий и декора. По стандарту мебельные газлифты выпускаются на усилие 60, 80, 100, 120 и 140 ньютонов. Расчёт при выборе производится из условия: 1 кг на 10 ньютонов.
При выборе оборудования следует учитывать систему крепления механизма к поверхности мебели. Самыми распространёнными креплениями являются плоские площадки, которые позволяют производить монтаж на поверхности боковин шкафа и дверцы с помощью шурупов. Если корпус шкафа изготовлен из дерева, то возможно использование креплений в виде вкручивающегося элемента.
Крепёж фурнитуры газлифтов на внутреннюю часть шкафчика и дверцу
Если быть честным, то работа эта «яйца выеденного» не стоит. На всю установку в одиночку, даже у мастера без опыта, не уйдёт более часа, а потому не буду слишком много расписывать и обозначу только ключевые моменты. Для начала я закрепил держатели внутри шкафчика по отметкам. На них имеются специальные шарики, на которые и одевается поршневая сторона газлифта.
Прикрутить кронштейны-держатели по меткам очень просто
Следующим шагом были установлены немного иные кронштейны, но с теми же шаровыми фиксаторами на дверцы шкафчиков. Здесь было главное, чтобы шурупы располагались по центру прорезей для регулировки. Остальная подводка и отладка будет производиться уже по месту, когда шкафчик будет висеть на кухне.

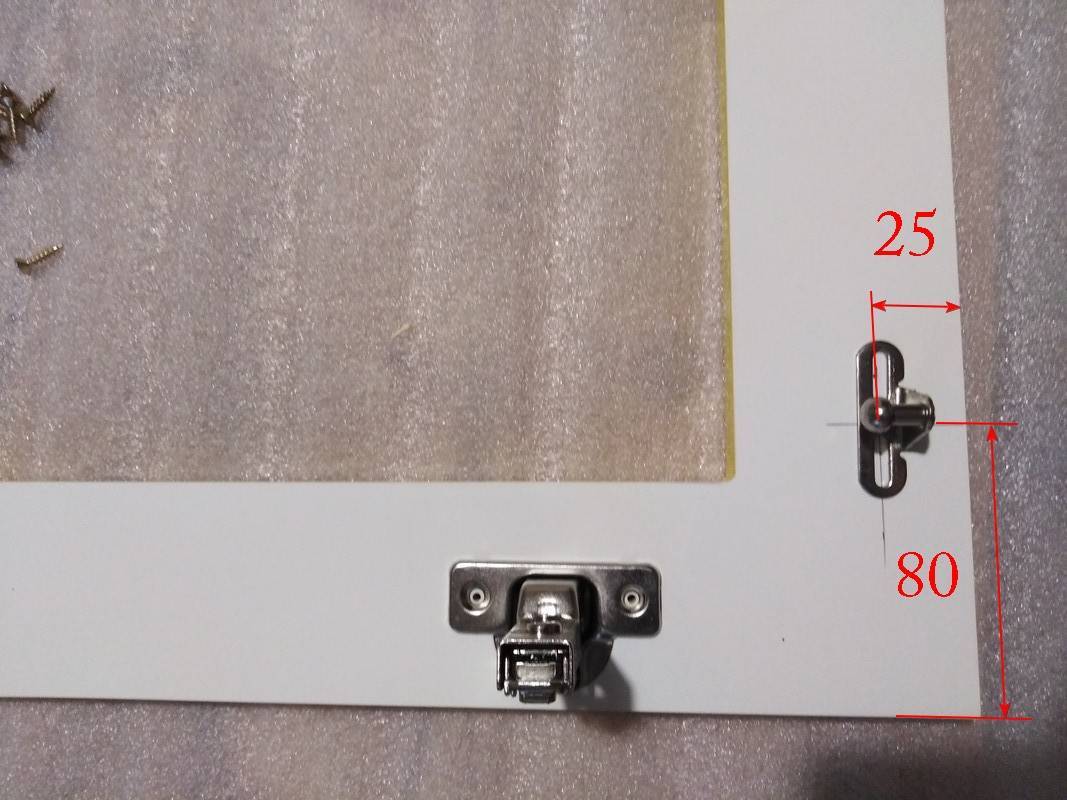

Прикручиваем нижние кронштейны, фиксируя их шурупами ровно по центру регулировочных прорезей
Разновидности газлифтов
Выделим основные три характеристики, по которым можно
классифицировать газовые лифты
В зависимости от
силовой нагрузки
Подъемная сила газовых амортизаторов
определяется в Ньютонах, что Вы можете увидеть по маркировке на
корпусе газлифта. Для того, чтобы всё-таки эта величина была
понятной и осязаемой, приводится следующее соответствие
для подъема фасада весом 1 кг потребуется подъемная сила в 10 Ньютонов.
Получается, что если на подъемнике написано 60N,
то он поднимет фасад 6 кг, причём даже в одном экземпляре. Но
реальность оказалась другой, о чём мы покажем в нашем видео внизу
статьи.
Для кухонной мебели можно встретить подъёмники от 50N до 140N,
правда верхний и нижний предел по нагрузке продаётся намного реже
из-за малой востребованности.
Продавцами и производителями приводятся интересные таблички по
подбору и расчёту газлифтов, мы Вам их приведём.
Подбор газлифта в зависимости от размеров фасада
Первая таблица, на самом деле вариаций таких таблиц полно,
показывает, как можно подобрать газовый лифт в зависимости от ширины
и высоты фасада.
| Рис. 3. Подбор подъёмной силы газового амортизатора в зависимости от ширины и высоты мебельного фасада |
В нашем варианте ширина фасада 800 мм, а высота 400 мм.
Получается, что нужно установить два газлифта на 80N.
Мы установили два газлифта на 60N,
проблем с фиксацией фасада в верхнем положении не возникло.
| Рис. 4. Фасад шириной 800 мм и высотой 400 мм фиксируется двумя газлифтами на 60N |
Во втором шкафу такого же размера по высоте и ширине мы решили
установить полку и уменьшили размер секции по высоте, что можно
установить только мини газлифт. Для подъема фасада мы использовали
также два газлифта на 60N, но только
меньшего размера. Но в итоге мощности газлифтов не хватило и фасад
опускается и не фиксируется в верхнем положении.
| Рис. 5. Фасад шириной 800 мм и высотой 400 мм не фиксируется двумя мини газлифтами на 60N |
Тут выход из такой ситуации очевиден — это подрезать полку по
глубине, чтобы она не мешала установке стандартного по размеру
газлифта или купить намного мощней мини газлифты, если таковые есть.
А почему так происходит, возможно, нам даст ответ формула расчёта
силы газового лифта.
Для нашего шкафа расчёт газлифта будет следующий
Со стандартными газлифтами
F1 = 3.5*0.2/2*0.08+15%=4.4+15%=4.4+0.66=5.06
кг
С мини газлифтами
F1 = 3.5*0.2/2*0.05+15%=7+15%=7+1.05=8.05
кг
Так вот, из расчёта получаем, что для
шкафа шириной 800 мм и высотой 400 мм с фасадом из МДФ толщиной 16
мм и весом примерно 3,5 кг, подойдут газлифты с подъёмной силой
около 50N (5.06 кг * 9,8 м/с2 = 49,6N,
у нас 60N, что превышает расчётное.
Во втором варианте величина L —
расстояние от центра оси до точки крепления газлифта равно 0,05 м и
при при таком значении нужны газлифты с подъёмной силой около 80N
(8.05 кг * 9,8 м/с2 = 78,9N), мы же
использовали мини газлифты 60N и они
действительно уже не фиксируют фасад в верхнем положении.
Вывод такой, обе схемы подбора газлифтов подходят, хотя для мини
газлифтов, возможно, нужно сдвигаться в сторону газовых лифтов с
большей силовой нагрузкой.
А что будет, если поставить
газлифты заведомо большей мощности?
Да, а действительно, что будет? Были мы как-то в гостях у
товарища и обратили внимание на то, что фасады на газлифтах
перекошены. Оказалось, что хозяин кухни купил газлифты большей мощности,
чем были ранее, причём настолько больше, что стало тяжело
открывать фасады. Нашёл как бы выходоставил по одному газлифту на шкаф, всё бы ничего, но
фасады стало перекашивать
Кроме того, ответные планки от
петель стали постепенно вырываться из горизонталей
Нашёл как бы выходоставил по одному газлифту на шкаф, всё бы ничего, но
фасады стало перекашивать. Кроме того, ответные планки от
петель стали постепенно вырываться из горизонталей.
Вывод очевиден — подбирайте тщательно по силовой нагрузке
газлифты, чтобы фасады не опускались при открытии или
наоборот с трудом открывались.
Размеры газлифтов
Как Вы поняли уже из предыдущего раздела, есть газлифты
стандартного размера, а есть мини газлифты, которые
используют в случае, если наш шкафчик маленький по высоте. Но и
понятие маленький то же имеет свой предел — не менее 170 мм по
внутренней части — это расстояние по высоте между верхней и нижней
горизонталями шкафа.
| Рис. 7. Стандартный и мини газлифты на 60N или 6 кг |
Газлифты по типу действия
По типу действия можно выделить газлифты прямого и обратного действия.
Прямое действие — это привычный нам тип подъема фасада, то есть
вверх. Обратное действие — это фасад открывается вниз, то есть по
барному принципу. Присмотритесь на фото этого газлифта и Вы увидите
его отличие от обыкновенного газлифта.
| Рис. 8. Барный или секретерный газовый лифт обратного действия |
Разметка и монтаж газлифта
Для разметки газлифтов мы использовали схемы, которые прилагались
производителем на упаковке.
Здесь стоит обратить внимание на то, с каким углом в конечном
положении Вы хотите, чтобы дверь открывалась. В зависимости от трёх
вариантов и будет разметка под крепления на боковых стенках и
фасадах
 |
|---|
| Рис. 9. Схема монтажа стандартного по размеру газлифта |
 |
|---|
| Рис. 10. Схема монтажа мини газлифта |
Так как мы хотим, чтобы фасад открывался максимально вверх, то мы
устанавливаем крепления на боковых стенках и фасадах согласно
третьему варианту на рисунке 9 для стандартного газлифта и рисунку
10 для мини газлифта.
 |
|---|
| Рис. 11. Разметка на боковой стенке под стандартный газлифт |
 |
|---|
| Рис. 12. Разметка на боковой стенке под мини газлифт |
Кстати, ось разметки под крепёж газлифта на фасаде такая же, как
и на боковой стенке – это 25 мм.
 |
|---|
| Рис. 13. Ось разметки под крепления газлифта на фасаде для газлифта. Расстояние 80 мм – это отступ от края фасада до оси крепления газлифта для стандартного варианта с максимальным углом открывания |
 |
|---|
| Рис. 14. Газовый лифт – максимальный угол открытия |
Есть вот такой замечательный шаблон для разметки под газлифты.
Думаем, что он нужен, если Вы занимаетесь этим в больших объемах и
Вам лень сделать его самому.
 |
|---|
 |

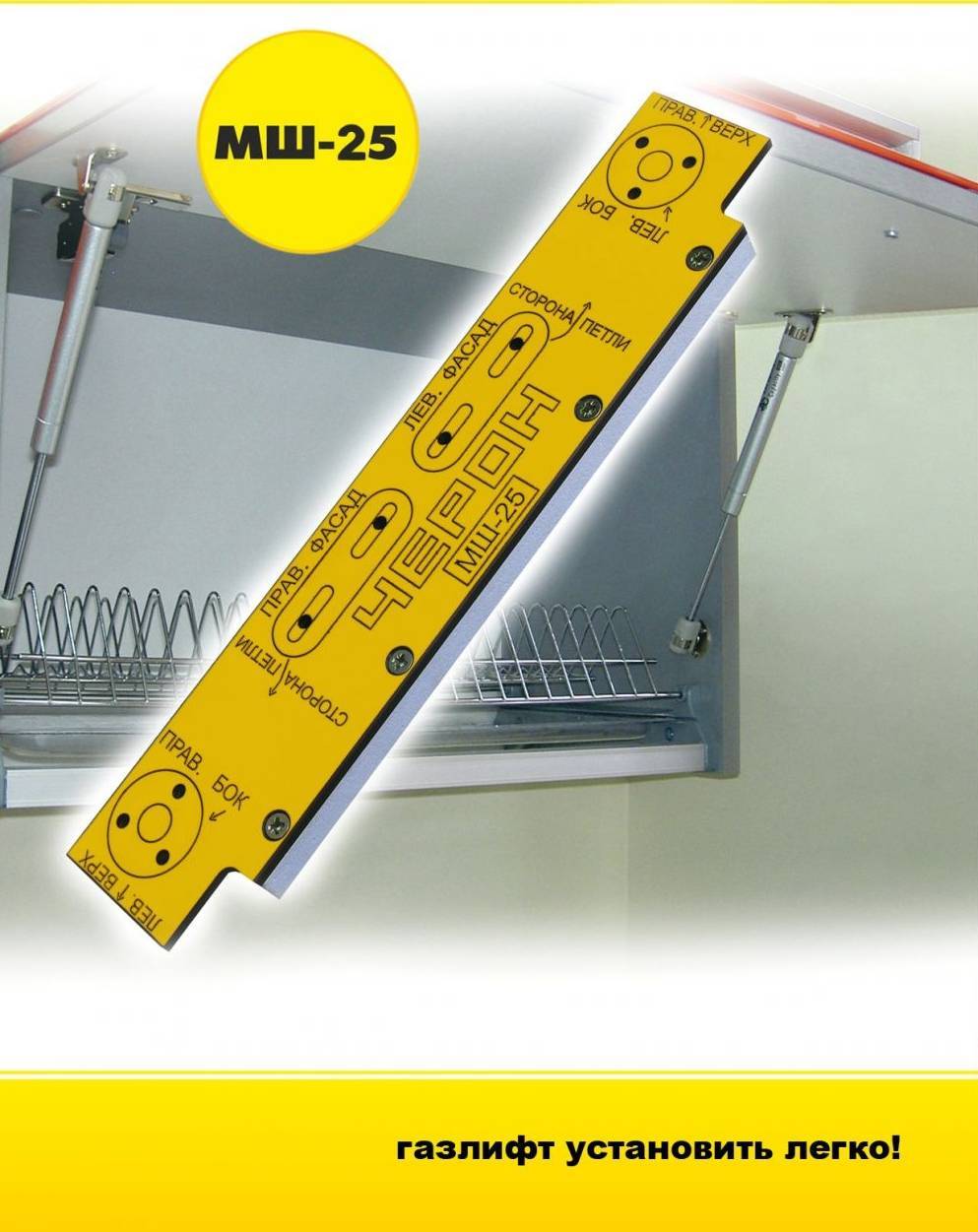

|---|
| Рис. 15-16. Шаблон для разметки отверстий для установки газовых лифтов |
Смотрите видео о газовых лифтах
| Видео. 1. Обзор газлифтов, которые мы применили на нашей кухне |
| Видео. 2. Наш удачный и не удачный опыт применения газлифтов |
