Канализация для бани: 6 правил выбора

Применяем приямок

Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.

Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.

При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.

Чтобы это сделать необходимо:

  • Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
  • Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
  • Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.

Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.

Принцип работы приямка

Выбор места

Проектируя септик для бани, следует уделить особенное внимание выбору подходящего места для его установки. Рекомендуем вам придерживаться нескольких простых правил:

Располагать конструкцию необходимо на небольшом удалении от сооружения, чтобы облегчить подключение канализации.
Если на участке находится колодец для забора воды, то расстояние до него должно составлять несколько десятков метров.
С осторожностью необходимо устанавливать эту конструкцию на участках с высоким уровнем грунтовых вод.
Место необходимо выбирать таким образом, чтобы к септику смог подъехать ассенизатор для проведения очистки.

Тщательно продумайте расположение этого элемента на участке и выберете наиболее подходящее место для установки.

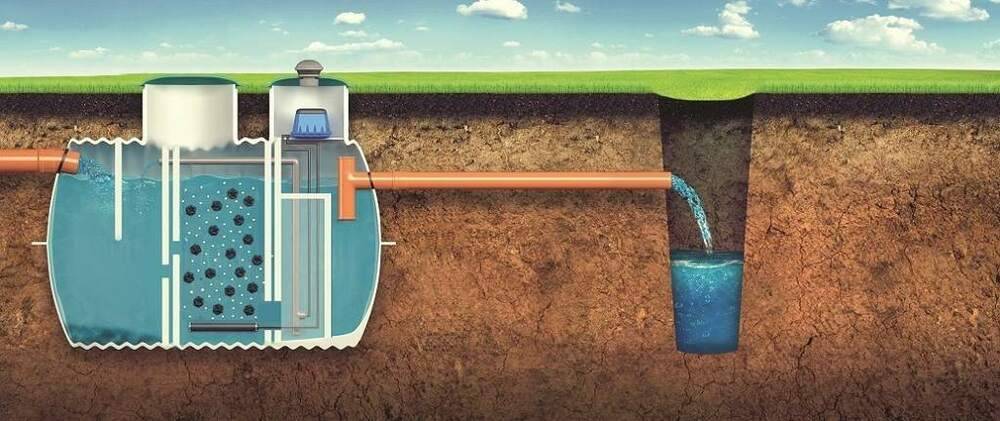

Бетонный банный септик для дома

Сделать септик для бани или выбрать готовый — что выгоднее и практичнее

Однозначно ответить на вопрос, какая система лучше, сложно. Все зависит от количества потребляемой воды, насколько часто баня эксплуатируется. Не последнюю роль играет и уровень сточных вод.

Главный минус готовых септиков — их стоимость. Сделать самодельное сооружение обойдется в 3-4 раза дешевле. При этом прослужит оно не меньше, чем септик промышленного производства.

Если вы приезжаете на дачу только летом, покупка дорогостоящего оборудования нецелесообразна. Сделайте систему сами из подручных материалов.

Если у вас есть ванная, туалет, баня и бассейн — лучше сразу купите мощное очистительное оборудование.

Использование фильтрационного колодца для слива в бане

Выполните следующие операции:

  1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
  2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
  3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
  4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
  5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

  • Труба должна быть без поворотов, чтобы избежать засорения.
  • Диаметр трубы — не менее 50 мм.
  • Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
  • Стыки труб замажьте бетоном.
  • Колодец накройте крышкой.
  • Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Общая концепция отведения использованной воды из банного помещения

Слив воды в бане может быть решен в нескольких вариантах, отличающихся друг от друга и сложностью воплощения и, что греха таить, качеством удаления сточных вод.

Пойдем от простого, к сложному. Самым доступным, а возможно и примитивным способом организуется слив воды из бани путем обустройства проливных полов. Полы такого типа представляют собой деревянный настил, уложенный на лаги с зазорами между соседними элементами. То есть в итоге мы получаем пол со щелями, через которые вода свободно, не задерживаясь проходит в приямок, из которого либо отводиться, либо тут же и собирается и впитывается в почву.

Слив из бани, решенный подобным способом воплощался еще очень давно, на заре зарождения банной культуры, когда и сама баня отапливалась проще некуда — по-черному и использованная вода отводилась тоже весьма просто — в подполье. Чем привлекателен данный способ? Прежде всего, элементарной простотой. Таким образом, решают вопрос, как сделать слив в бане своими руками, в тех случаях, когда:

  • Баня простая, небольшая и выполнена с использованием крайне недорогих и доступных материалов. Обустраивать в ней полноценную систему канализирования дорого и хлопотно. Да и сам хозяин исповедует весьма аскетичный подход к обустройству банного быта;
  • Используется такая баня редко и исключительно в теплое время года. Такой себе чисто дачный вариант периодического использования, — под настроение, небольшой компанией, с малым количеством стоков;
  • Компоновка и особенности участка не позволяют произвести полный комплекс земляных работ для обустройства полноценной канализации;
  • Наконец, структура грунта обладает отличной дренирующей способностью. Вся вода впитывается в приямке быстро и в полном объеме.


Такой простой слив для бани конечно импонирует быстрой реализацией и малыми затратами в финансовом плане. Очень привлекает такое оформление канализации и малыми объемами земляных работ, которые всегда сопровождались объективными трудностями. Но, у такой компоновки есть и негативные стороны. А именно:

  • Возможность только сезонного использования. В холодное время года, полы проливного типа являются источником холодного воздуха и снижения общих теплотехнических характеристик банного помещения. Холодные полы — один из самых серьезных признаков дискомфорта в современной бане;
  • При больших объемах сточных вод и залегания в почве приямка глины и глинистого сланца может произойти их застой. А это, в свою очередь, может спровоцировать размножение насекомых, в частности комаров и мух, распространение неприятного запаха, постоянного отсыревания несущих лаг, снижать общее санитарное благополучие банного помещения;
  • Наконец, на легких песчаных почвах и супесях, оборудование сборника воды под основанием сооружения может привести к размыванию почвы и оголению фундамента, его эрозии и, как следствие, снижение его несущей способности.

Непроливные полы, на основе которых обустроен отвод воды из бани позволяют избежать недостатков и неудобств, которые имеют конструкции проливного типа. Суть их заключается в следующем. Вся поверхность пола представляет собой водонепроницаемую плоскость, которая ориентирована в определенном направлении посредством придания ей небольшого уклона. В самой низкой ее части оборудуется водосборник со скрытым под поверхностью пола желобом, который отводит стоки либо в локализованный септик, либо в централизованную канализацию.

На этом моменте остановимся несколько подробнее.

Типы канализационных систем

Правильный выбор способа утилизации сточных вод из бани, соблюдение уклона для некоторых видов систем, а также учёт почвенно-климатических особенностей местности, позволяют создать долговечную и надёжную канализацию.

Самостоятельное благоустройство бани может осуществляться посредством создания одного из трёх типов локально-очистных сооружений (какая система лучше, написано здесь).

Безнапорный вариант

Особенностью функционирования самотечной системы является перелив стоков в дренажный колодец или септик без применения насосов.

Напорный вариантПредполагает установку канализационного насосного оборудования и относится к категории энергозависимых способов.

Заключается в откачке сточных вод фекальным насосом для выгребных ям и подаче их через трубопровод в дренажный колодец или септик.

Напорная система необходима при высоком залегании грунтовых вод, при недостаточной площади участка и расположении банного помещения в цокольной части жилого дома.

Врезной вариант Наиболее выгодный способ устройства канализационной системы, исключающий необходимость монтажа очистного сооружения на участке.

Вариант возможен только при наличии централизованной магистрали и требует получения разрешения на врезку.

Нужен ли септик для бани без туалета

Этот вопрос рассматривается индивидуально, с учетом частоты использования бани и объема стоков, который нетрудно подсчитать при среднем расходе воды на человека в 100 л. Если почва на участке сложена из проницаемых пород — песков, супесей, суглинков, — достаточно сделать септик без дна, заглубив его ниже уровня промерзания. Стенки можно выложить из кирпича или бетонных блоков. Вода будет уходить и очищаться через подземные фильтрующие слои.

Но при высоком уровне грунтовых вод, либо при большом расходе воды, либо если на участке непроницаемый глинистый грунт, такой вариант не подойдет. Лучше установить трёхкамерный энергонезависимый септик. Это позволит накапливать и очищать стоки, не создавая на участке заболоченных зон.

Устройство канализации в доме

Назначение внутридомовой канализации – сбор и отвод сточных вод в наружную сеть. Для этого используют трубы различного диаметра, прокладываемые с определенным уклоном.Основное отличие канализационной сети от водопровода – это самотечное движение стоков под действием силы тяжести. Поэтому трубопроводы для отвода стоков должны иметь достаточно гладкие внутренние стенки, чтобы хозбытовые загрязнения свободно могли скользить по ним в направлении уклона, а уклон должен обеспечивать незаиляемость труб. Другими словами, загрязнения не должны скапливаться на стенках труб в виде отложений. Все стоки собираются в канализационный коллектор, прокладываемый в подполье первого этажа, который и присоединяется к выпуску, отводящему жидкие отходы в наружную сеть.

Проливной пол в деревянной бане

Эта конструкция напольного основания относится к самым простым и бюджетным, потому что в ней используются недорогие материалы. Для дощатого пола бани можно использовать доски обрезные I или II сорта. При этом конструкция пола выглядит, как настил, между элементами которого оставлены зазоры 5-10 мм. Именно эти зазоры в полу позволяют стекать воде под напольное основание и выводится в канализационную систему. Сделать своими руками такой настил в бане несложно.

А вот что касается таких элементов, как слив и отвода воды, то здесь есть определенные ограничения. В том случае, если грунт на участке песчаный, то можно саму канализацию бани не проводить. Вода будет прекрасно впитываться в песчаный грунт, постепенно достигая грунтовых водных слоев. Это и есть простой слив.

Внимание! При таком способе слива и отвода воды в бане необходимо позаботиться о том, чтобы внутри банных помещений не образовался неприятный запах. Поэтому в фундаменте, если он плитный или ленточный, оставляют продушины. Если грунт на участке глинистый или суглинистый, то такой слив канализационной системы не подойдет

Здесь нужен хорошо продуманный отвод с организацией сборника воды. Что можно предложить?

Если грунт на участке глинистый или суглинистый, то такой слив канализационной системы не подойдет. Здесь нужен хорошо продуманный отвод с организацией сборника воды. Что можно предложить?

  1. Первый вариант – это соорудить за пределами бани так называемый приямок. По сути, это обычная яма, в которую и будет производиться слив воды. Ее наполовину заполняют крупнозернистым песком или гравием, это своеобразный фильтрационный слой. Грязная вода, попадая в сборник, проходит через фильтрационный слой, очищается и проникает дальше в подпочвенные воды. Можно песок в яму не засыпать, тогда придется периодически выкачивать воду из нее. Что касается системы отвода, то под полом бани придется сделать канавку, которую отделывают глиной или бетонным раствором. Грунт под полом бани делают с уклоном в сторону канавки.
  2. Второй вариант – это полностью забетонировать грунт под полом с уклоном в сторону ямы. Из двух вариантов этот оптимальный в плане долгосрочной эксплуатации.

Внимание! При любых вариантах отвода воды в проливном полу необходимо придерживаться одного требования. Расстояние между настилом и поверхностью грунта не должен быть меньше 1 м

Устройство проливного пола в деревянной бане

Требования к полу.

  • Сначала устраивается подпольное основание, отвечающее за отвод грязной воды.
  • Устанавливаются лаги с уклоном не больше 10%. Для этого необходимо будет с одного их края сделать вырубку на 2-3 мм.
  • Зазор между половицами не меньше 5 мм, учитывается набухание древесины.
  • Доски к лагам не крепятся, чтобы была возможность поднимать их и выносить на улицу для сушки.
  • Плоскости под лагами защищаются двойным слоем гидроизоляции.

В небольших деревянных банях лаги устанавливаются на фундамент строения. Если помещение достаточно большое, то придется установить под лаги опорные столбики. Их можно поднять из кирпича или бетонных блоков. Размер столбиков 25х25 см, обязательно под них делается подсыпка из песка с укладкой рубероида. Сами опоры штукатурятся. Расстояние между ними – 80-100 см. Лучше, если лаги будут из лиственницы.

Очень важный момент – это гидроизоляция подпола. Обычно все плоскости обрабатываются битумными мастиками, лучше в несколько слоев. Это обеспечит не только защиту, но и простоту смыва отходов мыльных процедур. Хлопья легко смываются напором воды.

Что касается дощатого настила, то, как уже было сказано выше, доски к лагам не крепятся. Оптимальный вариант, если будет использоваться доска толщиною 40 мм из твердых пород дерева, к примеру, из лиственницы. Элементы пола не обрабатываются защитными мастиками, а вот лаги обязательно должны пройти обработку.

Что влияет на проектирование системы

На стадии выполнения чертежей самой бани разрабатывается и проект банной канализации. На выбор ее типа и схемы влияют такие факторы:

  • состав грунта и рельеф участка в месте строительства бани;
  • глубина залегания подземных вод и зимнего промерзания грунта;
  • количество банных помещений, в т. ч. наличие санузлов и раковин, размеры строения;
  • частота эксплуатации бани и планируемый объем стока с учетом количества пользователей;
  • возможность подключения к централизованной канализации;
  • наличие особых требований по экологии;
  • перспективы утилизации (ассенизация, сброс в почву после очистки).

Для обустройства собственной канализации наиболее подходит хорошо впитывающий грунт. В этом случае после фильтрации вода легко сбрасывается в почву. К таким грунтам можно отнести песчаные, щебневые, пылевые, крупнообломочные структуры, которые сами работают как природный фильтр.

Рекомендации

Советы по эксплуатации водоотвода в бане:

Нужно регулярно очищать сливной трубопровод от мусора. Для этого можно использовать специальные приспособления или химические вещества

При выборе второго варианта, важно выбирать химикаты, которые не смогут разрушить трубопровод. Хотя бы раз за месяц следует проверять насколько заполнен сливной колодец

Если он переполнен, необходимо заказать машину для откачки жидкости. Раз в 12 лет траншеи необходимо раскапывать, менять под ними песчаную подушку, проверять целостность соединений

Любые поврежденные элементы трубопровода заменять на новые.

Если жидкость начала медленно стекать, скапливаться на полу, нужно внимательно осмотреть сливное отверстие на наличие засоров. Можно закрепить два вида сливных решеток. Одну для скопления крупного мусора, вторую для мелких отходов.

Слив в бане — обязательный элемент. Он нужен, чтобы при проведении банных процедур из помещений выводились остатки жидкости. Для обустройства слива нужно собрать трубопровод, установить сливную решетку с отверстием, выкопать дренажный колодец.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

  • Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
  • Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
  • Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

  • Простую уборку помещения;
  • Отсутствие луж и остатков воды на поверхности на деревянных половицах;
  • Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Выпуск канализации

Перед устройством канализационного выпуска у вас могут возникнуть вопросы – «Как провести канализацию под фундаментом?», «Как прокладывать канализацию в фундаменте?» и другие подобные. Чтобы понять, как делается выпуск канализации, давайте рассмотрим его устройство.Как правило, выпуск выполняется из канализационных труб с номинальным внутренним проходным диаметром 100 мм, укладываемых с уклоном 0,02 (min = 0,012) в сторону колодца или септика.Под фундаментом канализационные трубы прокладывать не рекомендуется, так как при любых его подвижках или осадке может произойти смещение грунта, которое приведет к перелому канализационной трубы и ее разрушению.Чтобы этого не случилось, канализационный выпуск пропускают через фундамент.Для этого при проектировании заранее намечаются места пропуска канализационных выпусков и при раскладке фундаментных блоков в этих местах оставляют монтажные отверстия нужного размера (в зависимости от диаметра выпуска).В случае выполнении монолитных фундаментов, в месте пропуска канализации устанавливают гильзу требуемого диаметра, в которую впоследствии пропускается канальный выпуск. Диаметр гильзы для пропуска канализации через фундамент должен быть на 200 мм больше диаметра канализационного выпуска. Свободное пространство между гильзой и канализационным выпуском зачеканивается уплотнительным материалом и с обоих сторон концы гильзы заделываются цементным раствором.

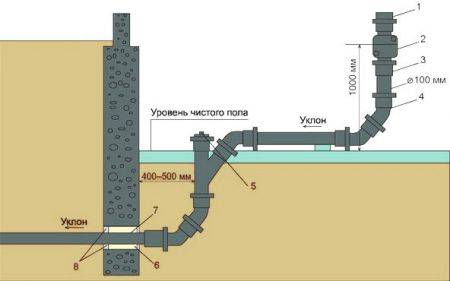

Схема устройства выпуска показана на рисунке ниже:

Какие выбрать канализационные трубы для бани

Условия бани, как русской, так и финской, не требуют применения каких-то особых канализационных труб. Там не будет агрессивных стоков (щелочей, кислот и т.п.), температура воды в моечном отделении не будет превышать 65 ˚C. Если и будет установлена канализация в парной, то она будет находиться вне зоны воздействия горячего пара с высокой температурой.

Для наружных канализационных сетей также не предъявляется особых требований к канализации. В большинстве случаев баня строиться на загородном или дачном участке, через которые не проходят транспортные пути. Поэтому, для наружной канализационной сети достаточно выбирать самые простые виды труб.

В связи с этим, можно порекомендовать следующие трубы для бани:

  1. ПП – для внутренней канализации;
  2. ПВП или ПВХ – для наружной.

Перейти в статью: Канализация в бане своими руками – системы, монтаж и очистка

P.S. Полезная информация о пластиковых канализационных трубах

Инструкция по установке трубы

Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:

  1. на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.

Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).

  1. в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

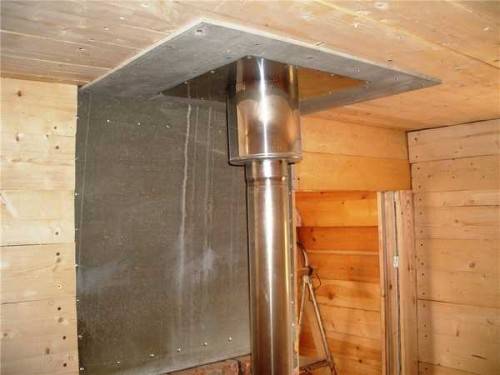

Обустройство прохода через потолок

  1. аналогичным образом обустраивается пространство перед проходом через кровлю;
  2. монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

Стена закрывается металлическим листом

Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.

  1. труба для печки в баню выводится на крышу;

Вывод дымохода через крышу

  1. место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;

Схема установки фартука

  1. на последнем этапе наверх трубы одевается оголовок.

Места стыков труб герметизируются жароустойчивым материалом.

Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.
