4 разновидности оборудования канализации на даче

Проект канализации

Сделать канализацию на даче своими руками, можно предварительно изготовив проект на основе всех проведённых расчётов. Для этого необходимо изучить нормативные документы, которые определяют, как правильно проводить работы, и их последовательность.

Действующие нормативные документы, согласно которым выполняется устройство канализации на даче:

  • СНиП 2.04.03-85 «Канализация. Наружные сети»;
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация»;
  • СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
  • СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны».

Перед тем, как провести канализацию на даче, необходимо произвести расчёты, приобрести оборудование и утвердить её проект.

Далее составляются схемы внутренней и наружной канализации.

Схема внутренней канализации

Разрабатывается с учётом расположения сантехнических приборов, к которым относятся ванны, мойки, стиральные и посудомоечные машины, туалет.

Перед проектированием канализации, устанавливаемой на даче своими руками, изготавливается схема, на которой указываются важные моменты:

  1. Места установки всех узлов, применяемых для канализации. Это необходимо для того, чтобы правильно определить место расположения центрального стояка. Для одноэтажного дачного дома достаточно одного стояка. В многоэтажных домах можно построить два стояка. Таким образом, получают минимальные расстояния до точек подключения сантехприборов в доме. Например, туалет должен находиться как можно ближе к месту входа в главный стояк;
  2. Между стояком и унитазом не производят дополнительных подключений, иначе при смыве унитаза будет вызываться отсос воды из подключённых в этом месте сифонов. Результат – появление неприятного запаха. Если необходимо подключить слив умывальника, это необходимо сделать через фитинг до места установки унитаза;
  3. Уровень установки унитаза должен быть ниже других источников сточных вод на каждом из этажей, иначе вода будет поступать в сливные отверстия этих приборов;
  4. Какой возможный объем грязной воды будет утилизироваться через каждую точку подключения;
  5. После кухонной мойки или посудомоечной машины желательно предусмотреть жироуловители;
  6. Для поворота необходимо по возможности избегать поворотов труб под прямым углом. Проводим такое соединение с помощью двух колен по 45 градусов. Это значительно сократит количество засоров;
  7. Расположение мест выхода канализации на улицу необходимо сделать как можно ближе к приёмной камере септика или выгребной ямы. Это обеспечит сокращение числа поворотов и надёжный слив самотёком, без применения дополнительных насосов;
  8. Расположение вытяжки из стояка. Она называется фановой трубой. Этот элемент должен быть выше конька дома и располагаться не ближе 4 м от окон. Иначе в доме могут появиться запахи из канализации;
  9. Наличие смотровых люков в стояке для прочистки засоров;
  10. Звукоизоляция трубы стояка. Её можно выполнить минеральной ватой и зашить гипсокартоном. В противном случае о посещении кем-либо санузла будет знать весь дом.

Построенная канализация на даче своими руками будет исправно работать только при соблюдении всех вышеуказанных пунктов.

Важно! Применяемые трубы должны быть одинакового исполнения. Присоединительные размеры пластиковых, чугунных и керамических изделий не позволяют соединять их между собой без применения дополнительных переходных устройств, что снижает надёжность и герметичность

Схема наружных частей канализации

Перед построением этой схемы проведите учёт:

Рельефа земли на участке

При этом принимается во внимание удобство пользования участком, после того как канализация для дачи будет готова. Канализационное оборудование не должно мешать свободному передвижению по территории и быть достаточно заглублено и не мешать земляным работам, например, перекопке грунта

Водопровод и канализация, согласно руководящим документам, не должны пересекаться. Вытяжка септика может стать источником неприятного запаха и испортить отдых;
Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Обратите внимание! Правильные схемы внутренней и наружной канализации позволят грамотно составить её проект и существенно снизить финансовые затраты на материалы, сократить объём строительных работ

Проект канализации

Перед началом монтажных работ нужно разработать проект будущей канализации.

В схеме нужно всё предусмотреть и ничего не упустить из виду, поскольку ошибка в проекте может обернуться чем угодно: от поломки системы и до загрязнения всей окружающей среды.

В схеме канализации следует учесть:

Местоположение элементов системы. Практически любая канализация состоит из труб внутреннего стока, очистного сооружения и внешних труб. Расположение всех этих элементов следует указать: что и где находится.

Минимальные и максимальные уклоны труб внутреннего и внешнего стока, а также глубину всех элементов системы.

Выбор и обустройство канализации

Монтаж трубопровода для канализации рекомендуется осуществить из пластика. Для таких целей можно использовать и чугунные или асбестовые трубы, но только впоследствии могут возникнуть проблемы

Ведь во внимание принимается тот факт, что стоки будут уходить самотёком, а самое низкое сопротивление имеют именно пластиковые трубы. Чугунные трубопроводы со временем будут окисляться, что существенно отразится не только на их сроке службы, но и на качестве функционирования канализации

Диаметр труб должен быть не менее 100 мм. Оптимальное значение размера канализационных труб составляет 100-150 мм.

Определившись с выбором материала для прокладки канализации, можно приступать к её сооружению. Трубу нужно прокладывать, начиная от дома к яме, но никак не наоборот. При прокладке пластикового трубопровода учитываются следующие факторы:

  • Начинать прокладку труб необходимо с обязательным учётом уклона, иначе канализация работать не будет.
  • Если делается поворот, то на таких участках рекомендуется устанавливать инспекционные колодцы, при помощи которых можно будет устранять возможные неисправности.
  • Укладка труб должна осуществляться ниже линии промерзания. При необходимости, можно воспользоваться специальными утеплителями для труб.
  • Места соединения должны быть герметичными.
  • В траншее трубы следует защищать от всевозможных смещений. Для этого они окружаются 15-сантиметровой подушкой из песка.

При сооружении наружной канализации следует оставить ввод в трубопровод в доме, с которым будут соединяться внутренние трубопроводы: от унитаза, раковины и ванной.

Разработка канализационной схемы дачного участка

  • место расположения приемного коллектора на дачном участке, возможность подъезда транспорта для откачки и очистки;
  • оптимальный путь прокладки наружных сетей канализации;
  • точка вывода внутренней канализации на улицу;
  • место расположения источников стоков внутри строения;
  • способ прокладки внутренних канализационных сетей (под полом, обшивкой стен, снаружи внутренней отделки, в стенах).

Расположение наружных коммуникаций канализации

  • до источника питьевой воды – 50 м;
  • до естественного водоема – 30 м;
  • до ручья, реки – 10 м;
  • до проезжей дороги – 5 м;
  • до ближайшего дерева – 3 м;
  • водопроводные и канализационные сети на территории дачного участка не должны пересекаться.

Работы по монтажу канализации внутри строения

  • стояк монтируют из трубы диаметром не меньше 100 мм;
  • отводящие линии канализации от ванн, раковин, моек, стиральной и посудомоечной машин выполняют из труб диаметром 50 мм;
  • отводящая линия от унитаза не должна быть меньше диаметра выпуска прибора и равняется 100 мм;
  • при монтаже горизонтальных линий канализации необходимо выдержать уклоны для труб диаметром 50 мм – 30 мм на 1 п. м, а для труб диаметром 100 мм – 20 мм на 1 п. м.;
  • горизонтальные отводящие линии канализации не рекомендуется выполнять протяженностью более 10 м;
  • все присоединения горизонтальных линий к стояку выполняются с использованием отводов под углом 45°, категорически запрещается применять подключения под прямым углом;
  • выпуск из сантехнических приборов не может быть ниже уровня врезки в стояк;
  • на стояке необходимо устанавливать ревизии на каждом этаже на уровне 1 м от пола, в верхней точке – вентиляционный клапан;
  • выпуск стояка из строения производится через фундамент сооружения, которое не может быть ниже уровня отметки дна приемного коллектора и выше 0,5 м наружного уровня грунта;
  • горизонтальную систему канализации лучше выполнить под полом, вертикальную – зашить декоративным коробом.

Внутреннюю часть канализационной системы лучше выполнить из труб ПВХ, которые в меньшей степени подвергаются засорению.

Работы по устройству наружной канализации

Наружный трубопровод необходимо уложить строго по уклону, без промежуточных прогибов.

Устройство приемного коллектора

  • без переработки – выгребная яма;
  • с частичной переработкой – септик;
  • с глубокой переработкой – станции биологической очистки стоков.

Выгребная яма.Септик.

  • Приемный колодец. В него собираются все первичные стоки. Колодец сооружается герметичный. Здесь стоки отстаиваются, твердые фракции оседают на дно колодца. Частично, под действием природных микроорганизмов, разлагаются. Жидкая фракция перетекает в другой колодец, называемый фильтрующим.
  • Фильтрующий колодец. Сооружается аналогично первому колодцу. Вместо герметичного дна устраивается объемная подушка из гравийно-песчаной смеси. Попавшие стоки из первого колодца через переливную трубу частично фильтруются через дно.
  • Дренаж. Устанавливается дренажная труба в противоположном направлении входа основного стока. Длина подбирается индивидуально, от места расположения на участке. В подготовленную траншею, с уклоном, как и под основную канализационную трубу, вначале укладывается дренажный слой (крупнозернистый щебень или гравий + песок) толщиной 30-40 см. После укладки дренажной трубы, таким же слоем засыпают трубу с послойным уплотнением. После этого всю траншею засыпают плодородным грунтом. Очищенные стоки из фильтрующего колодца попадают в дренажную трубу и просачиваются в грунт, проходят дополнительную фильтрацию.

Отметка верха перепускной и дренажной труб не может быть выше основной канализационной трубы.

Технология монтажа наружной и внутренней канализации

Внутренние работы

Сооружение канализации на даче осуществляют одновременно с проведением строительства зданий и сооружений. В противном случае можно нанести ущерб внутренней отделке и внешнему виду участка.
При укладке рекомендуется прятать коммуникации в обшивке стен или скрывать другим способом. С этой целью используют пространство под ванной или за предметами мебели.

При выборе материала канализационных труб желательно остановиться на пластике. Соединение унитаза с системой рекомендуется производить с помощью трубы, диаметр которой 100-110 мм, для других сантехнических приборов — труба с диаметром 50 мм.

Низкий уровень напора в трубопроводе позволяет использовать при соединении элементов раструбный способ, использовать резиновые уплотнители. Применение таких деталей упрощает монтаж или частичную разборку конструкции для ремонта и очистных работ.

Разводка труб

Прокладка труб должна предусматривать уклон по ходу перемещения стоков. Уклон в 25 мм на метр коммуникаций обеспечит требуемую скорость передвижения. Меньшее значение уклона становится причиной засорения труб в случае маленькой интенсивности эксплуатации канализации.

Допустима укладка труб с большим уклоном, но на участках длиной менее 1,5 м. Трубы крепятся при помощи хомутов.

Необходима теплоизоляция трубопровода в помещениях, где отсутствует отопление. Как утеплитель используют: минвату, пенополистирол, теплоизоляцию на основе базальта.

Как вариант, применяют трубы из чугуна. В этом случае конструкция утяжеляется, и возникают сложности при соединении.

Внутренняя канализационная сеть объединяется в одну трубу, которая выходит сквозь фундамент. Диаметр отверстия в нем должен превышать размер трубы.

Прокладка канализационной магистрали

В связи с тем, что не допускается установка очистного сооружения вблизи с фундаментом, возникает необходимость прокладки внешнего трубопровода при строительстве канализации на даче.
Часто возникают препятствия на пути прохождения трассы, поэтому предварительное планирование направления позволит не допустить ошибок. Каждый поворот труб может стать причиной засора. Рекомендуется стараться делать прямолинейный трубопровод.

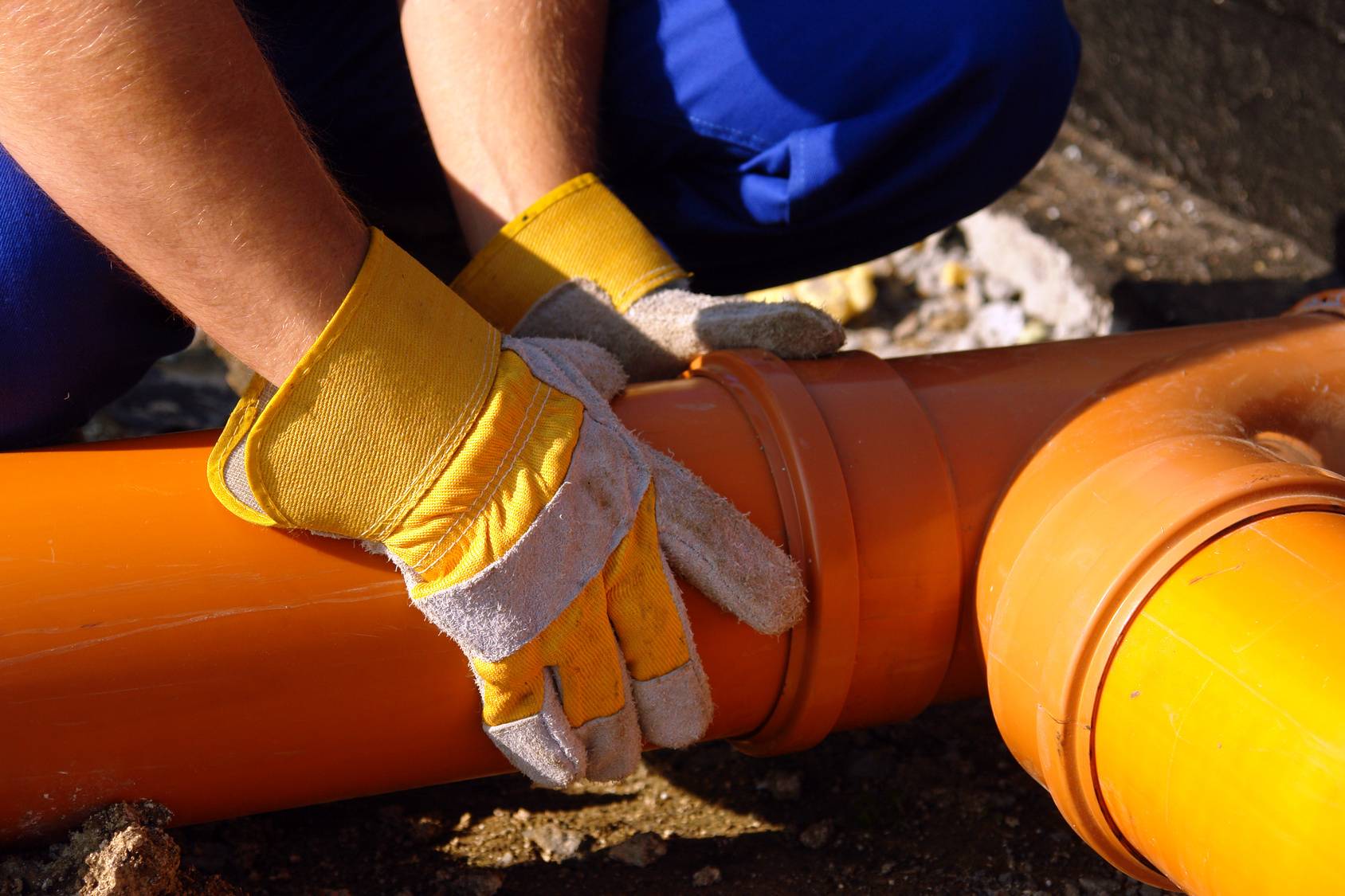

Укладку наружных канализационных труб производят в траншее на горизонте, расположенном ниже уровня промерзания почвы. Если выполнить это условие нельзя, прибегают к организации теплоизоляции, а иногда и оснащению трубопровода электрическим отоплением.

Теплоизоляция труб

Канализационную магистраль, как и внутреннюю сеть, выполняют с уклоном 20-25 мм на метр. Если длина большая, то обязательно предусматриваются смотровые колодцы. Они служат для беспрепятственного доступа к трубопроводу с целью технического осмотра и проведения мероприятий по уходу за системой. Согласно строительным нормативам, максимальное расстояние между ними составляет 15 м, причем первый располагают в пределах 3-12 м от фундамента. В местах, где трубопровод совершает поворот, устанавливаются поворотные колодцы.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

  • Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
  • Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
  • Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Правила устройства канализационных труб

Проект канализации в частном доме представляет собой обстоятельную схему деталей всех разводок и подсоединений. В зависимости от числа приборов слива, разрабатывается схема внутренней канализации. Если строится двухэтажный дом, экономичнее размещать сантехнические приборы недалеко от коллектора. Главный стояк прокладывается по вертикали по всем этажам, к нему последовательно присоединяются отводы к сантехническим приборам.

Как провести канализацию в частном доме своими руками

При монтаже следует придерживаться следующих принципов:

  • узлы подсоединения в стенах необходимо герметизировать специальным составом;
  • при монтаже внутренней канализации в частном доме рекомендуется размещать аэратор на расстоянии не более 6 м от водяного клапана сантехнического прибора.

Для информации. Водяные клапаны препятствуют возникновению канализационных запахов в доме. Их конструкции отличаются между собой лишь габаритами. Вода выступает в роли пробки. Цель установки воздушных клапанов – не дать разрядиться воздуху в системе при сливе большого объема воды и не пропустить зловонные запахи в помещение.

Ценные советы

Безусловно, монтаж канализации в частном доме по схеме – это самый несложный этап строительства, но и на этой стадии встречаются подводные камни:

  1. Покупая комплект канализационных труб, необходимо проверять наличие резиновых прокладок в раструбе. Они часто теряются;
  2. Требуется соблюдать нормативный уклон труб. При диаметре 110 мм уклон должен быть на один метр два см, соответственно 50 мм – 3,5 см, 40 или 32 мм – 4 см. Для удобства расчерчиваются метки на стене по принципу прямоугольного треугольника. По наклонной гипотенузе этого треугольника закрепляются к стене клипсы-держатели труб или хомуты примерно через полметра;
  3. Выход канализационной трубы из унитаза следует делать из двух углов по 45, при этом в основную магистраль монтируется тройник с пробкой, чтобы можно было прочищать при засоре;
  4. Все отводы к сантехническим приборам от магистрального трубопровода подсоединяются также под плавным углом, на тупиковых концах устанавливаются заглушки-пробки для удобства прочищения;
  5. При выходе из дома в канализационной линии должна быть установлена ревизия, благодаря которой можно будет прочищать затор.

На поворотах канализационных труб под прямым углом скапливаются твердые частицы стоков. Это приводит к засорам поворотов, которые чистить всегда труднее. Поэтому следует применять фитинги под 45 градусов.

По технологии работа с ПВХ-трубами довольно проста, поскольку изделия можно уменьшить до необходимого размера. По сравнению с металлическими, канализационные детали из ПВХ позволяют быстро и легко проводить канализацию на даче или в загородном доме.

Соблюдение правил монтажа обеспечит долгую и стабильную работу системы без засоров.

Расположение трубопроводов

Проектирование канализационной системы включает в себя прорисовку схемы, в которой разрабатываются все детали, включая оптимальное размещение всех задействованных сантехнических приборов и септика, перечисляются все типоразмеры труб. Наличие подробной схемы позволяет грамотно провести канализацию в частном доме.

В сравнении с такими строительными работами, как электромонтаж, прокладка водопровода, канализация загородного дома по схеме считается самой простой при монтаже

Подобрать схему и правильно сделать по ней канализацию, исходя из индивидуальных условий и потребностей, очень важно для воплощения мечты создать комфорт в своём доме

Создание выгребной ямы

Обустройство внешней канализации завершено. Можно приступать к созданию септика или выгребной ямы. Каких-то существенных отличий между ними нет. Но, учитывая факт того, что выгребная яма обойдется дешевле, стоит рассмотреть данный вариант. Стены укрепляются камнем, кирпичом, другим прочным материалом, устойчивым к разным погодным условиям, другим вредным факторам внешней среды. Современное очистное сооружение обкладывается и уже готовыми бетонными кольцами. Более дорогой вариант, но принцип работы максимально упрощен, так как достаточно попросту погрузить кольцо в яму.

Различают два типа выгребных ям – без дна и с ним. В качестве покрытия применяется преимущественно естественные материалы, так как они позволяют впитываться сточным жидкостям в грунт. Если дно не предусмотрено, то яму придется чаще чистить. Плюс такого типа – сохраняется первоначальный объем, так как любой пол уменьшает размеры ямы. Строительство осуществляется в несколько этапов:

  • рытье ямы;
  • подсоединение труб;
  • обустройство стен;
  • монтаж дна (если он планируется);
  • установка верхней плиты и люка.
