Канализационные трубы: 3 основные требования

Трубопровод из поливинилхлорида

Коммуникации из неопластифицированного ПВХ применяются для формирования наружных и внутренних стоков (напорных/безнапорных). Они подходят для разводки канализации по дому, при отводе нечистот самотеком.

Диаметр канализационных труб ПВХ установлен ГОСТом 51613-2000. Согласно нему длина коммуникаций должна составлять 4-12 м, размер внутреннего отверстия — 10-315 мм. В частном доме канализационные трубы ПВХ 110 мм применяются для формирования стояка, подключения сантехустройстройств с большим объемом слива. Для прокладывания разводных линий и подсоединения раковин используются 40-50-миллиметровые коммуникации, для отвода стока из стиральной/посудомоечной машины — 25 мм.

Труба ПВХ прочная, стойкая к воздействию УФ-лучей. Недостаток поливинилхлоридных коммуникаций — восприимчивость к температурным колебаниям. Постоянный слив горячей воды размягчает, деформирует материал.

По сравнению с чугунным, пластиковый поливинилхлоридный трубопровод издает больше шума, подвержен горению. При этом выделяется ядовитый газ.

Размеры пластиковых труб

Малый диаметр используется при низких нагрузках. Если изделие обладает большим радиусом, то оно рассчитано на значительную нагрузку, его можно использовать в коттеджах или многоквартирных домах, а также на социальных объектах. Что касается диаметра в 200 миллиметров, то его выбирают для обслуживания больниц, саун и гостиниц. Промышленность обслуживается трубами, размер которых достигает 300 миллиметров. При проведении индивидуального строительства необходимо использовать небольшой радиус, таким образом, стояк, диаметр которого равен 150 миллиметрам, не будет полностью задействован, если в доме всего лишь 4 санузла. Квадратное сечение выбирают только лишь для орошения приусадебных участков.

Проведение чистового монтажа внутренней канализации

Монтаж внутренней канализации ведется в такой последовательности:

1. Маркером отмечается расположение элементов.
2. Производятся предварительные операции подготовки, подгонки и негерметичного соединения.
3. Установка канализационного стояка начинается с вмуровывания тройника в пол. В тройник вставляют вертикальную секцию, а на нее устанавливают ревизию. Поверх ревизии устанавливается следующая вертикальная секция.
4. Прикрепив к тройнику отвод 100/50, выводят трубу к унитазу и устанавливают тройник.
5. Далее подсоединяются все трубы, закрепляемые хомутами во избежание провисания.
6. Производится подсоединение всех сантехнических устройств и установка заглушек на резервных отводах.
7. По проведении проверки на герметичность и установки шумоизоляции трубы закрываются коробами и/или панелями.
8. Нарезая трубы, следует обязательно проводить зачистку от задиров и заусенцев. Эта несложная операция исключит в последующем возможность засорения системы.
9. Герметизацию стыков выполняют герметиками на полиуретановой или силиконовой основе, обрабатывая каждую пластиковую прокладку и внешние поверхности труб.

Монтаж канализации с использованием пластиковых труб и фитингов не является сверхсложным. Его проведение, при наличии желания и определенного набора навыков, вполне возможно собственными силами, без привлечения специалистов и сложного оборудования. Грамотно последовательное проведение всех операций, включая составление схемы, приобретение расходных материалов, сборку и монтаж позволяют получить современную канализационную систему – непременный атрибут комфортного существования. Такая система при минимальном внимании к обслуживанию должна незаметно и бесперебойно прослужить несколько десятилетий.

Железобетонные напорные трубы

Трубы железобетонные напорные со стальным сердечником изготавливаются в соответствии с ГОСТ 26819–86 диаметром 250–600 мм, длина 5 и 10 м.

Стальной сердечник трубы состоит из цилиндра и приваренных к нему калиброванных соединительных колец – раструба и втулки. После нанесения методом центрифугирования внутреннего слоя бетона трубы на сердечник навивают спиральную напрягаемую арматуру, а затем методом силового набрызга наносят наружный слой бетона трубы.

Трубы железобетонные напорные виброгидропрессованные изготавливаются из тяжелого бетона и предназначены для прокладки напорных трубопроводов для транспортирования жидкости с температурой не выше 40 °С с неагрессивной и агрессивной степенью воздействия на железобетонные конструкции в соответствии с СТБ 1986-2009.

Железобетонные напорные трубы имеют внутренний диаметр 500, 600, 800, 1000, 1200, 1400, 1600 мм.

В зависимости от значения расчетного внутреннего давления в трубопроводе железобетонные напорные трубы подразделяют на три класса:

I – рассчитаны на давление 1,5 МПа; II – 1,0 МПа; III – 0,5 МПа.

Прочностные характеристики труб должны обеспечивать их эксплуатацию с расчетным внутренним давлением для соответствующего класса, указанного в рабочих чертежах.

Марка трубы состоит из буквенно-цифровых групп, разделенных дефисами:

• в первой группе указывается сокращенное наименование трубы и диаметр условного прохода в дециметрах;
• во второй – класс трубы (I–III).

Для труб с внутренним давлением, превышающим расчетное значение, вторую группу дополняют строчной буквой «у», а для труб с закладными изделиями – строчной буквой «к».

Примеры условного обозначения (марки) трубы:

TH80-I-СТБ 1986-2009 – труба железобетонная виброгидропрессованная с диаметром условного прохода 800 мм, I класса.

ТН120-IIук-СТБ 1986-2009 – труба железобетонная виброгидропрессованная с диаметром условного прохода 1200 мм, II класса, предназначенная для трубопроводов с внутренним давлением 1,3 МПа, с закладными изделиями.

Преимущества и недостатки бетонных и железобетонных труб приведены в таблице 2.

Таблица 2 – Преимущества и недостатки бетонных и железобетонных труб

Преимущества

Недостатки

Широта сортамента (минимальный пропускной диаметр – 100 мм, максимальный – 2400 мм). Стойкость к агрессивным средам – в бетон добавляют особые присадки, улучшающие сопротивляемость бетона и к щелочам, и к кислотам, поэтому в бетонные трубопроводы можно сбрасывать не только хозяйственно-бытовые, но и производственные сточные воды. Высокая прочность – изделия из железобетона выдерживают линейные нагрузки 15–88 кН/м, внутреннее давление 0,1–2 МПа. Широта применения – существуют безнапорные и напорные трубопроводы из бетона. Напорные железобетонные трубы изготавливаются как из «чистого» бетона, так и с полимерными или стальными вставками. Втулки из стали или пластика повышают стойкость труб к агрессивным средам и внутреннему давлению. Несколько вариантов монтажа стыков – можно соединять и в раструб, и в фальцы

Большой вес – железобетонное изделие длиной от 2,5 до 5 метров весит не одну сотню килограммов, что затрудняет монтаж. Необходимость подготовки опорного грунта под трубопроводом – значительный вес труб вынуждает усиливать площадку подсыпками из песчано-гравиевых смесей, иначе почва просядет, нарушив уклон магистрали. Поэтому некоторые разновидности труб имеют подошву

Трубы полиэтиленовые

Трубы из полиэтилена имеют второе название – трубы напорные полиэтиленовые. Основное применение этих изделий – сооружение напорных трубопроводов внутреннего и наружного типа, в водосточных, канализационных и водопроводных системах.

Способы стыковки материала

Полиэтиленовые трубы можно соединять двумя способами:

• Используя полипропиленовые или латунные соединительные элементы с уплотнительным резиновым кольцом, а также с помощью электросварных муфт, соединяют трубные изделия с наружным диаметром от 2 до 6 сантиметров.
• Методом стыковой сварки рекомендуется соединять пластиковые трубы для воды диаметром от 6 до 16 см.

Современными предприятиями налажен выпуск труб из полиэтилена высокого и низкого давления, имеющих соответственное обозначение ПВД и ПНД.

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

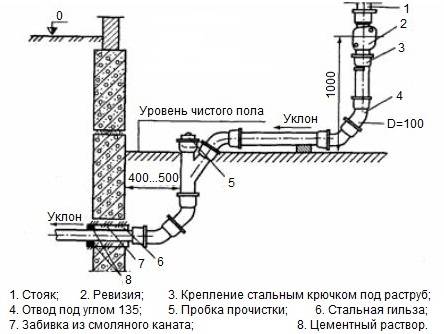

Монтаж отводных линий

Когда установка канализационных стояков завершена, следует приступить к следующему этапу – монтажу отводных линий, что подключают к системе сантехнические приборы (ванну, унитаз, раковину, сливной бачок). СНиП регулируют установку отводных линий для внутренней канализации из чугуна или пластика на выбор.

Монтаж отводных линий унитаза

Диаметр труб, что используются для отвода канализации от сантехнических приборов, должны полностью совпадать с диаметром сливных отверстий во избежание протечек.

Во время установки отводных линий разрешается разрезать трубы ножовкой перпендикулярно осевому сечению. При этом следует в обязательном порядке обрабатывать образовавшиеся заусеницы. Фитинги и повороты трубы разрезать запрещено. При необходимости элементы трубы можно обрабатывать мыльным раствором или специально предназначенной смазкой.

Отводные линии внутренней канализации необходимо располагать под уклоном в сторону вывода стоков, для естественного механизма слива воды.

Цена пластиковых труб для водопровода

На стоимость пластиковых труб для водопровода влияет множество факторов, но основными считаются следующие:

• Технология изготовления. Пластик является модифицированной пластмассой, которая производится из нефтепродуктов. Индивидуальные свойства материала появляются после введения в его состав особых веществ по специальным технологиям.
• Универсальность. Изделия, которые используются только в водопроводах для холодной воды, стоят гораздо дешевле, чем те, которые не боятся высокой температуры.
• Расстояние от места производства до потребителя. Трубопроводы имеют значительные габариты, поэтому стоимость перевозки также включена в цену.
• Качество изготовления. Большинство пластиковых труб соединяется пайкой, требующей большой точности изготовления трубопроводов и фитингов. Такие требования обеспечиваются только качественным дорогим оборудованием, которое есть у крупных компаний. Известные бренды гарантируют высокое качество своей продукции, поэтому цены у них всегда выше.

Цены пластиковых труб для водопровода в Украине:

Материал трубы	Цена за 1 м, грн.
Полипропилен	14-85
Поливинилхлорид	22-63
Полиэтилен	7,8-70
Металлопластик	13-50

Цены пластиковых труб для водопровода в России:

Материал трубы	Цена за 1 м, руб.
Полипропилен	25-130
Поливинилхлорид	50-60
Полиэтилен	30-120
Металлопластик	40-200

Как выбрать пластиковые трубы для водопровода — смотрите на видео:

Пластиковые трубы заполнили нишу в сфере создания водопроводных систем. Они более чем успешно завоевывают рынок, заменяя недолговечные и дорогостоящие металлические изделия. При правильном выборе заготовок и соблюдении технологии монтажа их не придется ремонтировать на протяжении всего гарантийного строка эксплуатации.

Монтаж наружной канализации

• Выбор места под септик. Его нужно располагать от дома не больше чем на 9 метров, а от водозаборов на участке нужно отступать 30 метров. Яма под него должна быть глубиной 1 метр. Параллельно с септиком требуется выкопать фильтрующий колодец. Его глубина – 1,5 метра, но этот размер указан уже от отметки уровня промерзания почвы.
• Обустройство септика. В яму устанавливают два железобетонных кольца, если позволяет глубина, то можно и три. Их диаметр может быть 90 см и больше. Если такое сооружение выполняется на глинистых почвах, то в его дне следует пробурить несколько отверстий, по ним будет уходить отработанная вода в землю. Она не будет застаиваться, поэтому реже надо будет вызывать машину для выкачки ямы. Объем септика подбирается из расчета того, сколько в неделю может быть израсходовано воды всей семьей.
• Обустройство фильтрующего колодца. Он необходим для отстаивания воды, после чего она поступает в грунт. Чтобы очищенная вода равномерно заполняла собой участок, следует проложить специальные трубы с отверстиями.
• Утепление канализации. Наружные канализационные трубы нуждаются в дополнительном утеплении, для него используются панели из пеноплекса.
• Укладка труб. Под них выкапываются траншеи, они должны быть глубиной примерно в 1 метр, еще нужно предусмотреть уклон в ту сторону, в которой находиться септик.
• Подвод труб к септику. Место подключения труб к выгребной яме должно быть подвижным, если трубы прикрепить жестко они могут при сезонных смещениях почвы лопнуть.
• Финишные работы. После подключения наружной канализации к внутреннему водопроводу следует проверить монтаж. Из кранов подается вода под самым сильным напором. Если в каких-то местах магистрали имеются протекания, их нужно тут же заделать герметиком. После такой проверки все соединения труб можно заделать строительной пеной, обложить трубы утеплителем и завершить работы засыпкой земли до уровня земли.

https://youtube.com/watch?v=w4yRjWtsyFg

Из самозатухающего ПВХ

Трубы из самозатухающего пластиката – идеальный вариант для укладки в них кабельных систем. Благодаря химическому составу материала, изделия ПВХ не дают возможности распространения пожара: название «самозатухающий» говорит само за себя. Поэтому, если электросиловые кабеля потеряют свою целостность, или возникнет короткое замыкание, все равно огонь затухнет в том месте, где возник.

Из материала производят твердые гладкие и гофрированные изделия для прокладки электрических, телефонных, компьютерных и других сетей. Рукава, в которые укладывают провода, защищают сеть от возможных повреждений механического плана, от попаданий влаги, пыли.

Для монтажа сетей в ПВХ изделиях используют открытые, полуоткрытые, закрытые участки на потолках, стенах.

Важно! При прокладке электропроводки нужно помнить, что она должна монтироваться на негорючем основании. Для твердых труб длина может быть 2 или 3 м при диаметре от 16 до 63 мм

Длина гофрированных рукавов может быть любой и соответствовать длине необходимого участка сети. Диаметр – 16-100 мм

Для твердых труб длина может быть 2 или 3 м при диаметре от 16 до 63 мм. Длина гофрированных рукавов может быть любой и соответствовать длине необходимого участка сети. Диаметр – 16-100 мм.

Лучше всего использовать гофру с протяжкой, поскольку:

• во-первых – значительно экономится время для прокладки кабелей внутри рукава;
• во-вторых – появляется возможность прокладки системы в труднодоступных местах и по любой криволинейной траектории;
• в-третьих – все работы выполняются очень легко, при этом не нужно никаких инструментов.

Рекомендуется применять профессиональную систему труб, которая сертифицируется и соответствует требованиям ГОСТа.

Системы чугунной внутренней канализации

Чугунная канализация долгое время была единственным возможным решением, но с появлением качественной пластиковой канализации заметно потеряла свои позиции. В настоящее время на рынке представлены две системы чугунной канализации:

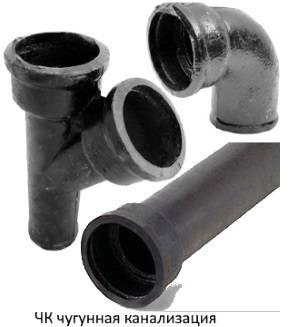

Чугунная безнапорная раструбная ЧК канализация.

Эту традиционную чугунную канализацию производят из серого чугуна с пластинчатым графитом с последующей окраской битумной мастикой или битумным лаком (кузбасс-лаком).

Преимущества ЧК канализации

• Пожаробезопасность
• Малошумность
• Высокая температурная стойкость (мах рабочая температура 300 С)
• Высокая прочность и долговечность (на весь срок жизни здания)
• Минимальное тепловое линейное расширение (0,01 мм/м/С)
• Стойкость к УФ-излучению
• Унифицированный ряд типоразмеров: взаимозаменяемость продукции разных производителей

Недостатки ЧК канализации

• Большой вес и как следствие трудоемкость монтажа
• Трудно резать (нужны специальные труборезы для чугунных труб)
• Сравнительно большая стоимость
• Шероховатость внутренней поверхности, что приводит к постепенному образованию отложений внутри ЧК канализации.
• Подвержены коррозии
• Низкая герметичность соединений
• Неэстетичный внешний вид

Выводы

Чугунная раструбная ЧК канализация как техническое решение морально устарела, однако по прежнему пользуется определенным спросом. К ЧК канализации можно подсоединить пластиковую канализацию, для этого производят специальные переходные фитинги с уплотняющими манжетами. Это дает возможность делать комбинированные системы, где канализационный стояк делается чугунным, а горизонтальная разводка – пластиковой.

Чугунная безраструбная SML канализация

Это сравнительно новый вид литой чугунной канализации, в которой безраструбные трубы и фитинги соединяются с помощью специализированных хомутов. Изнутри элементы SML канализации покрываются эпоксидной смолой, а наружное покрытие может быть, как эпоксидной смолой, так и грунтовкой акриловым лаком. SML канализация активно вытесняет ЧК канализацию, потому что при сохранении всех достоинств лишена некоторых недостатков.

Достоинства SML канализации в сравнении с ЧК канализацией

• Простой и быстрый монтаж благодаря использованию хомутов
• Возможность разобрать часть системы канализации без нарушения остальной конструкции трубопровода благодаря монтажу стык в стык.
• Меньший вес благодаря использованию технологии центробежного литья
• Хорошая герметичность соединений
• Гладкая внутренняя поверхность препятствует образованию отложений
• Внешняя и внутренняя поверхности защищены от коррозии
• Эстетичный внешний вид
• Можно делать напорные канализационные трубопроводы, если использовать подходящие хомуты

Выводы

SML канализация является современным качественным решением и может быть рекомендована для ответственных объектов с повышенными требованиями к пожаробезопасности. Единственным существенным недостатком SML канализации является ее высокая стоимость. Трубы и фитинги разных производителей можно комбинировать в одной системе канализации.

Защита труб от разрушения

В условиях эксплуатации канализационная сеть подвергается с внутренней стороны агрессивному воздействию сточных вод и выделяющихся из них газов, а с внешней стороны – воздействию грунтовых вод. Наиболее подвержены такому воздействию бетонные и железобетонные трубы.

Для защиты железобетонных труб и колодцев возможно применение следующих способов:

• использование специальных цементов;
• увеличение плотности и водонепроницаемости стенок труб;
• покрытие бетонных поверхностей изоляцией.

Трубы изготовляют на пуццолановых и сульфатостойких цементах. Для связывания гидроксида кальция в цемент добавляют растворимое стекло (силикат натрия), что придает ему дополнительную кислотостойкость.

Придание трубам повышенной плотности достигается путем центрифугирования бетона, гидропрессования с вибрированием и вакуумирования.

Защитная изоляция внутренних и внешних поверхностей труб может быть жесткой или битумной.

К жесткой изоляции относится цементная штукатурка с железнением, торкрет-штукатурка, облицовка керамическими и пластмассовыми плитками.

Битумная изоляция подразделяется:

• на обмазочную – наносится слой мастики на основе битума;
• оклеечную – наклеивается рулонный материал (рубероид или гидроизол);
• полимерную – трубы обматываются полимерной лентой.

Особенности сооружения канализации

Для создания наружных коммуникационных сетей отвода стоков необходимо, чтобы трубы соответствовали определенным параметрам. Они должны быть устойчивыми к воздействию неблагоприятных условий климата и выдерживать значительные нагрузки без ухудшения потребительских свойств. Кроме того, следует избегать смещения отдельных элементов инженерной системы, которые могут нарушить ее целостность во время повышения уровня грунтовых вод.

Трубы для монтажа внутренней канализации должны отличаться:

•  прочностью;
•  инертностью к воздействию агрессивных веществ и температуры;
•  гладкой внутренней поверхностью, обеспечивающей беспрепятственное удаление сточных масс;
•  возможностью подключения любых сантехнических приборов;
•  простотой монтажа и проведения ремонта отдельных частей.

При выборе трубы для канализации ГОСТ рекомендует также учитывать условия эксплуатации. Строительство наружных систем отвода стоков в многоэтажных зданиях чаще всего осуществляется из чугуна, а для сооружения такой же сети в частном секторе целесообразно использовать изделия из композиционного материала или пластика.

Материал для трубопровода

Подбор материала для устройства подземных коммуникаций –
один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы
они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды.
В СНиПе рассмотрена возможность использования следующих труб:

Подбор материала

1. Полиэтиленовых;
2. поливинилхлоридных;
3. полипропиленовых;
4. стальных;
5. чугунных;
6. железобетонных;
7. асбестоцементных;
8. керамических
9. стеклянных.

Использование последних допускается нормами, но только в
исключительных ситуациях.

Железобетонные трубы

Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.

Асбестоцементные трубы

Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.

Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.

Чугунные трубы

Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.

Полимерные трубы

Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.

Основной недостаток труб ПВХ – небольшой диапазон, при
которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие
и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо
предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства
наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и
канализации.

Правила установки канализационного стояка

Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:

1. Диаметр стояка должен быть одинаковым на всей протяжности.
2. Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
3. Канализационные стояки должны располагаться строго вертикально.
4. Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
5. Для прочистки канализационные стояки оборудуются специальными ревизиями.

Установка канализационного стояка

Коммуникации из полиэтилена

Изготовляются они из полимера, прошедшего экструзию (обработку высоким давлением). В результате чего он приобретает сверхпрочность. На свойства магистрали влияет плотность полиэтиленовой трубы. Различают ПЭТ-коммуникации:

• низкой плотности (магистрали высокого давления) 0,910-0,925 г/см3 – применяются для прокладки внешней канализации, поскольку они устойчивы к механическим повреждениям;
• средней плотности — до 0,940 г/см3;
• высокой плотности (низкого напора) до 0,965 г/см3 — изделия преимущественно для использования внутри дома.

По сравнению с конструкциями из ПВХ, изделия из полиэтилена более пластичные, не создают шума. Данные коммуникации не боятся кислот, щелочей, не подвержены коррозии, обладают хорошим растяжением, служат до 50 лет. Недостаток данных труб — размягчение и деформация при температуре 80˚. ГОСТом предусмотрена рабочая температура ПЭТ-труб 40˚. Эксплуатационные характеристики полиэтиленовых коммуникаций снижаются при воздействии УФ-лучей.

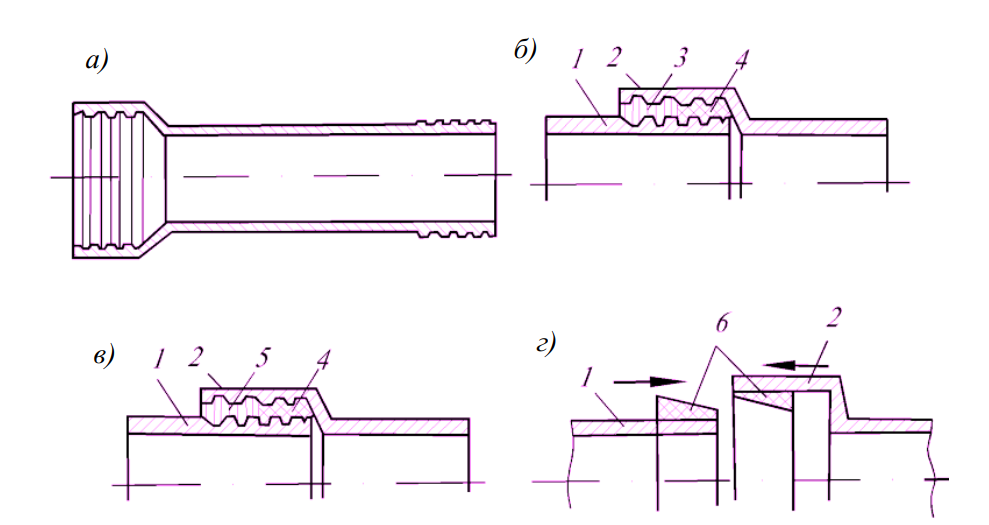

Керамические трубы

Керамические канализационные трубы предназначены для строительства безнапорных сетей канализации, транспортирующих промышленные, хозяйственно-бытовые и дождевые, неагрессивные и агрессивные сточные воды. Трубы изготавливаются из минерального глинистого сырья с добавками или без них путем пластического формования, сушки и обжига. Выпускаются диаметром 150–600 мм в соответствии с СТБ 1418-2003.

Условное обозначение керамической канализационной трубы состоит из слов «Труба керамическая», значений внутреннего диаметра и длины ствола трубы в сантиметрах и обозначения стандарта.

Пример условного обозначения керамической канализационной трубы с внутренним диаметром ствола 150 мм и длиной 1200 мм: Труба керамическая 15-120 СТБ1418-2003. Конструкция керамической канализационной трубы приведена на рисунке 2.

Рисунок 2 – Конструкция керамической канализационной трубы: а – общий вид трубы; б – стык с асфальтовым замком; в – стык с асбестоцементным (или цементным) замком; г – гибкий стык на кольцах из пластизола; 1 – гладкий конец трубы; 2 – раструб трубы; 3 – асфальтовая мастика; 4 – просмоленная пеньковая прядь; 5 – асбестоцементный (или цементный) раствор; 6 – кольца из пластизола

Преимущества и недостатки керамических канализационных труб приведены в таблице 1.

Керамические трубы соединяются в раструб. Внутренняя поверхность раструба и гладкий конец трубы имеют специальные бороздки, способствующие лучшему зацеплению материалов, заполняемых в раструб, со стенками трубы. Стык заполняется до половины пеньковой прядью, затем асфальтовой мастикой или асбестоцементом.

Таблица 1 – Преимущества и недостатки керамических канализационных труб

Преимущества

Недостатки

Не боятся значительных внешних механических нагрузок (аналог горной породы по прочности). Обожженная керамика не подвержена коррозии, что выгодно отличает ее от стали и серого чугуна. Со временем не теряют прочность. Не боятся высоких температур. Устойчивы к агрессивным средам

Перемерзание керамической трубы гарантированно приведет к ее разрушению (полиэтилен просто чуть растянется, вместив ледяную пробку, а после оттаивания вернется к прежним размерам). Трубы хрупки по отношению к ударным воздействиям (отрезать такую трубу по размеру проблематично, так как она может расколоться). По сравнению с пластиковыми – очень тяжелые. Существенно дороже при сопоставимой проходимости, чем ПВХ или полиэтиленовые пластиковые

Уплотнение стыков не настолько устойчиво к температуре и крайне агрессивным средам. Когда нужна устойчивость к реально высоким температурам и сильным кислотам, используется уплотнение, например с помощью глиняных замазок, включающих каолин.

Основные требования к наружным сетям

Наружная часть трубопровода – это коммуникации, что тянутся от здания к резервуарам, где хранятся сточные воды. При проектировании наружной канализационной системы следует строго соблюдать требования, представленные в СНиП 2.04.03-85:

• Минимальный диаметр трубопроводного оборудования для наружных канализационных сетей должен составлять 100 мм, при этом уклон должен быть не менее 0,01 %, а при диаметре трубопровода 150 мм – 0,008%;
• Угол между отводящими и присоединяемыми трубами должен быть не менее 90°;
• Минимальная глубина прокладки трубопровода в тех местах, где может проезжать транспорт, должна составлять 0,7 м, а в остальных местах – 0,5 м. Однако желательно прокладывать наружную канализацию ниже глубины промерзания почвы. Если монтаж трубопровода ниже глубины промерзания невозможен, его следует утеплять, чтобы не возникла непроходимость труб.

Помимо этого, при выборе труб для наружной канализации и их монтаже следует учитывать следующее:

• Для регулярной очистки сетей и их обслуживания необходимо устанавливать колодцы;
• Если местные условия не позволяют спроектировать самотечную сеть, следует монтировать напорную канализацию, для чего необходимо использовать специальные трубы, предназначенные для работы под давлением. Обычно они изготавливаются из чугуна, асбестоцемента или пластмассы;
• Места стыковки трубопроводной сети не должны иметь смещений, из-за которых нарушается целостность всей системы во время сезонного повышения уровня грунтовых вод;
• На участках, которые пересекаются с транспортными магистралями, а также в местах с повышенной нагрузкой следует прокладывать трубы с лёгкостью выдерживающие нагрузку транспорта и пешеходов.

Для наружного использования

Чтобы грунтовые воды не причинили вреда домостроениям, необходимо проложить дренаж. На смену керамическим и асбестоцементным изделиям пришли ПВХ трубы. Современные магистрали способны выдерживать высокие нагрузки. Поэтому они успешно функционируют не только на разных глубинах обычного грунта, но и под проезжей частью дачного участка.

Главная особенность дренажных стояков – наличие перфорации.

Они отличаются:

• способностью выдерживать высокие нагрузки, поэтому их можно прокладывать на глубину до 8-10 м;
• долгим сроком безупречного функционирования;
• простотой и понятностью монтажа;
• легким весом, что сделало возможным транспортировку элементов на большие расстояния с минимумом проблем;
• отсутствием наборов дорогостоящих инструментов, необходимых для прокладки магистралей из изделий с иных материалов.

Выбирая необходимые детали из пластиката, вы обязательно столкнетесь с проблемой: приобрести одно- или двустенные конструкции.

По качеству – лучше воспользоваться вторым вариантом, поскольку детали характеризуются более высокими показателями технического плана. Наличие 2-ух стенок и гладкая внутренняя поверхность решает проблему накопления грязи. Пропускная способность таких систем – выше, в сравнении с одностенными аналогами.

Дождевые, талые воды не должны стать причиной образования самой маленькой лужи на участке. Поэтому, аналогичные трубные детали успешно функционируют в ливневых конструкциях

Такие же трубы применяют для обустройства отвода воды с тротуара, дороги, что немаловажно для сохранения асфальта. Единое отличие от дренажных стояков – отсутствие перфорации

Для прокладки наружной канализации многие используют ПВХ трубы, как наиболее качественные, востребованные. Материалом для изготовления служит поливинилхлоридный термопласт.

Важно! Благодаря процедуре экструзии, стояки из поливинилхлоридного термопласта отлично сохраняют форму

Монтаж внутренней канализации

Монтаж внутренней канализации – это ответственный и трудоемкий процесс, который необходимо производить с учетом СНиП. Правильная установка системы водоотвода является гарантией длительной и надежной работы системы.

Расчет внутренней канализации производят по формуле

V(H/d)1/2 ≥ K,

Начинать монтаж внутренней канализации лучше всего с самого трудоемкого процесса – укладки труб. Рекомендуется начинать прокладку трубопровода от сантехнических приборов до точки вывода системы наружу здания. В одноэтажных сооружениях канализационную разводку лучше производить под полом. В случае с двухэтажным домом, канализационные трубы должны проходить над полом верхнего этажа.
