Создание каркаса из металлопрофиля под гипсокартон

Материалы и инструменты, используемые для изготовления каркаса

  1. Направляющий профиль. Он представлен изделием ПН28/27. Используется в качестве детали, удерживающей стоечный и потолочный профили на одной линии.
  2. Потолочный профиль ПП 60/27. Он используется для монтажа вертикальных и горизонтальных стоек, различных перемычек и изогнутых фигурных деталей конструкции.
  3. Стоечный профиль. По всей длине изделия в центральной части есть специальные бороздки, предназначенные для того, чтобы саморезы во время монтажа конструкции было значительно проще крепить. Его также можно использовать для различного вида стоек, перемычек и изогнутых деталей.
  4. Подвес прямой или укороченный. Является деталью, предназначенной для фиксации стоек их металлопрофиля к стенам и потолку.
  5. Соединитель одноуровневый краб. Предназначен для скрепления и усиления узлов из перекрещенных между собой под прямым углом профилей.
  6. Различные соединители для профиля, которые предназначены для стыкования его отрезков.
  7. Пружинный подвес. Он понадобится, если при монтаже подвесного потолка конструкцию потребуется опустить более, чем это позволит использование подвесов.
  8. Саморезы по металлу СММ 3,5/51, которые бывают двух видов: острые и с концом в форме сверла.

деревянные бруски.

Схема каркаса для гипсокартонной конструкции из деревянных брусков.

Раньше гипсокартон крепили на деревянные каркасы. С появлением металлопрофиля надобность в использовании брусков отпала по причине несомненного преимущества стали:

  • каркас из металлопрофиля не подвержен гниению;
  • его не повредят древесные жучки;
  • он не впитывает влагу и не деформируется вследствие этого;
  • металлические стойки не рассохнутся, не растрескаются, не станут со временем скрипеть при подвижках пола;
  • профиль во много раз долговечнее дерева, дешевле его и обладает значительно меньшим весом.

Поэтому монтировать своими руками деревянный каркас для гипсокартона имеет смысл в том случае, если в вашем распоряжении достаточное количество сухого бруса, который больше некуда деть. На тот брус, который находится в свободной продаже рассчитывать не приходится: он в подавляющем большинстве случаев является свежераспиленным и имеет высокую влажность. Если из такого материала монтировать каркас, то вскоре он непременно деформируется, так как дерево начнет сохнуть и изгибаться.


Инструменты для монтажа каркаса.

Инструменты, которые понадобятся в процессе работ:

  1. Перфоратор или ударная дрель.
  2. Шуруповерт на аккумуляторах.
  3. Уровни: водяной, строительный, лазерный.
  4. Рулетка, маркер, карандаш, угольник.
  5. Нож для резки гипсокартона.
  6. Ножницы по металлу или болгарка с тонким диском по металлу.
  7. Если решено делать каркас из бруса, то понадобятся пилы и электролобзик.

Виды гипсокартона

Исходя из свойств, заложенных разработчиками в такие стройматериалы, ГКЛ подразделяется на следующие виды:

  • обычный гипсокартон. Состоит из слоя гипсового теста и покрытием из картона по обеим сторонам, применяются для отделки помещений с влажностью в пределах нормы. Широко применяется по причине удобства в работе, хорошей обрабатываемости, небольшому весу и экономичности ;
  • ГКЛ с огнестойкими характеристиками. Удобен в применении для подсобных помещениях типа летних кухонь и других нежилых помещений. Может применяться вблизи отопительных приборов, печей и каминов;
  • влагостойкий гипсокартон, позволяющий его применение в условиях помещений с повышенной влажностью – банях, ванных комнатах, санузлах и прочих. Благодаря применению специальных добавок, защищен от воздействия грибка и плесени. Идеально подходит для отделки загородных домов, где влажность обычно повышена по сравнению с городскими квартирами ;
  • огне – влагостойкий материал, являющийся практически универсальным.

По назначению гипсокартоны подразделяются на следующие категории:

  • арочный – с толщиной до 6,5 мм, позволяющий большие деформации в нескольких плоскостях одновременно, такие свойства придают ему также армирующие добавки волокнистой структуры;
  • потолочный – толщина до 9,5 мм, облегченная конструкция;
  • стеновой – для отделки стен и монтажа перегородок, толщина 12,5 мм.

При этой толщине, являющейся наиболее популярной, вес стандартного листа 1,2 х 2,5 метра составляет 30 кг.

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

  • Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
  • Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
  • Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
  • Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
  • Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

  1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
  2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
  3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
  4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Преимущества гипсокартона в сравнении со штукатуркой

  • Гипсокартон способен выровнять любые горбы и ямы, хоть полметра, хоть метр, да сколько угодно. Предел гипсовых штукатурок – 15 мм.
  • Возможность скрыть любые коммуникации: вентиляцию, электрику, сантехнику, балки и т.п.
  • Возможность изготовления любой бесполезной туфты, вроде изогнутых поверхностей, световых карманов, ниш и т.д.
  • В гипсокартон светильники можно встраивать, а не только вешать
  • Конструкция получается относительно легкой, но при этом достаточно прочной
  • Можно применить тепло- и шумоизоляцию. Это, кстати, одно из основных преимуществ гипсокартона в принципе
  • Отсутствие грязи и высокой влажности

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

  1. Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

  2. Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

  3. Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

  4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

НаименованиеВысота, ммШирина, ммДлина, ммМасса на 1 м длины, кг
ПП 60/2760272750, 3000, 4000 и 45000,6
ПНП 28/2728272750, 3000, 4000 и 45000,4
ПА 60/2760272750, 3000, 4000 и 45000,6

Элементы каркасных конструкций

Крепление профиля к стене

Суть бескаркасного метода укладки гипсокартона заключается в наклеивании листов материала на абсолютно гладкую поверхность с использованием специального гипсового клея. Современные технологии обустройства декоративных покрытий предполагают подготовку каркасной конструкции из профилей, которая затем обшивается листами гипсокартона. Для сборки подобных конструкций используются специальные несущие профили, а также крепежные элементы того или иного вида. В строительной практике встречается несколько видов профилей, используемых для обустройства обрешетки под гипсокартон:

  • профили СВ (вертикальные или стоечные), идущие на изготовление перегородок;
  • направляющие профили типа УВ и УД, используемые в качестве горизонтальных элементов каркаса;
  • профили потолочные СД, предназначенные для изготовления основания каркаса.

Перед монтажом профильных конструкций производится разметка мест размещения направляющих будущего каркаса, определяющих позиционирование всей конструкции в целом. По окончании разметки направляющие крепятся на несущем основании при помощи дюбелей, а затем соединяются между собой посредством саморезов. Отметим, что подготовка каркаса под гипсокартон производиться при обустройстве конструкций следующего вида:

  • каркас подвесного потолка одноуровневый;
  • каркас подвесной двухуровневый;
  • стенные перегородки с одним или двумя рядами стоек.

Рассмотрим каждый из этих вариантов обустройства каркаса более подробно.

Как правильно крепить гипсокартон к стене с профилем

Красивые сложные перегородки и ровные поверхности создаются на основе специального каркаса из алюминиевого или стального оцинкованного профиля. Он немного уменьшает пространство комнаты, но зато скрывает все дефекты и неровности стен, позволяет дополнительно утеплить помещение и обладает высокой паропроницаемостью и шумопоглощением.

Такие элементы можно сделать только на основе каркаса

Необходимые материалы и инструменты

Для работы следует изучить пошаговую инструкцию, начертить эскиз комнаты с указанием размеров и сделать разметку расположения каркаса и панелей, высчитать расход материала и подготовить следующие инструменты и материалы:

  • рулетка, уровень, линейка, карандаш;
  • перфоратор, дрель с насадкой миксер, шуруповёрт;
  • дюбеля, саморезы, шурупы;
  • деревянные бруски размером 30х50см или оцинкованный профиль для создания каркаса, подвесы, крабы;
  • молоток обычный и резиновый, серпянка;
  • строительный нож для резки гипсокартона;
  • специальный клей на основе цемента или гипса, чистая ёмкость для его разведения, шпатель;
  • валик, кисть и мастерок, стремянка;
  • шпаклёвка для затирки швов и шляпок крепежа;
  • листы гипсокартона: для жилых комнат — ГКЛ, для ванной и кухни — ГКЛВ. Чтобы посчитать расход панелей, нужно из общей площади стен вычесть площади оконных и дверных проёмов и прибавить 10–15% на возможные отходы. Выбирать длину панели следует исходя из высоты потолка, 2,5 м или 3 м, чтобы поверхность закрывалась цельным листом.

Подготовительные работы

ГКЛ листы можно крепить к различным видам оснований, каждый имеет свои технологические особенности. Перед монтажными работами необходимо подготовить поверхность. Вот основные этапы работ:

  1. Снять старую отделку, удалить грязь, пыль и осмотреть стены.
  2. Для каркасного способа выравнивание черновой основы не требуется, нужно обработать её антисептической пропиткой.
  3. Рулеткой замерить габариты стены и сделать разметку с точным указанием мест размещения профилей и подвесов. Минимальная толщина каркаса составляет 4,5 см, слой утеплителя или неровности на стенах добавляют толщины и отмечают соответствующие точки на потолке и на полу.
  4. С помощью отвеса начертить вертикальные линии с шагом 60 см — места крепления стоек. подвесы, причём расстояние от верхней и нижней направляющих до подвесов должно составлять не менее 25 см.
  5. Для создания деревянной обрешётки следует набить рейки саморезами или гвоздями вертикально с шагом 60 см, подложив под них подкладки из шпона или фанеры. Такой каркас следует пропитать антисептиком.
  6. Алюминиевый профиль нарезать на равные отрезки. Направляющий UD профиль крепят к потолку и к полу, а также к стенам дюбелями с шагом 30–40 см, проверяют вертикальность отвесом. Чтобы плоскость каркаса находилась на одном уровне, пользуются подвесами, достаточно фиксации каждой планки в двух точках.
  7. Строго по разметке зафиксировать несущий профиль, соединяя вертикальные и горизонтальные планки специальными крабами. При необходимости усилить конструкцию можно с помощью горизонтальных перемычек из CD профиля.

Крепление листов ГКЛ

Теперь можно приступать к обшивке каркаса гипсокартонными панелями. Делается это так:

  1. Первую цельную панель фиксируют впритык к стене двумя шурупами и корректируют её положение. Затем через каждые 30 см вкручивают саморезы. Чтобы шляпки не торчали и панели не трескались, необходимо отступить 1,5 см от края и утопить шуруп на 1,5 мм. Зазор 12 мм от пола после монтажа нужно зашпаклевать.
  2. Ряд цельных листов крепится встык от пола к потолку, над дверными и оконными проёмами используют обрезанные куски, ими же зашивают оставшиеся участки.
  3. Зашпаклевать все швы, шляпки саморезов, сколы. На швы наклеивается укрепляющая сетка или лента. Затем поверхность листов грунтуется. Для лучшей адгезии при нанесении финишной отделки.

Инструмент для монтажа

Базовый список. Для нанесения разметки и монтажа каркаса из профиля вам понадобится следующий инструмент:

  • Рулетка 5 или 10 метров
  • Карандаш или маркер
  • Отвес строительный
  • Разметочный шнур с пигментом
  • Капроновая нить
  • Шуруповёрт
  • Перфоратор
  • Свёрла по бетону и дереву
  • Молоток
  • Ножницы по металлу
  • Уровень от 1,5 метров
  • Правило от 2 метров

68 инструментов для работы с гипсокартоном

Читать

Это самый необходимый минимальный набор инструмента для работы с металлическим профилем. Если человек хоть иногда делает в доме что-либо своими руками, то весь этот список легко найдётся у него в гараже. А если нет, то любой инструмент из списка недорого приобретается в ближайшем строительном магазине.

Подойдёт либо начинающим мастерам, либо домашним умельцам, кто решил самостоятельно дома обшить стены гипсокартоном.

Расширенный список. Дополнительно к базовому списку, для более быстрой разметки и крепежа, понадобится следующий инструмент:

  • Просекатель
  • Лазерный уровень
  • Строительный пистолет
  • Электроножницы по металлу
  • Монтажный пояс

Лазерный уровень ускорит процесс разметки и монтажа, сделает её максимально точной. Просекатель позволит сэкономить на саморезах, а также сделает соединения гладкими, без выпуклых частей. Строительный пистолет мгновенно крепит подвесы к бетонной или кирпичной стене, ускоряя процесс в разы. Ну, а монтажный пояс позволяет держать крепёж и инструмент всегда под рукой.

Расширенный список инструмента больше подойдёт профессиональным мастерам, которые зарабатывают на обшивке помещений гипсокартоном и делают это регулярно. Для разовой работы нет смысла покупать инструмент из расширенного списка, а вот для профессиональной, качественной и быстрой работы — обязательно.

Средства защиты. При работе с металлическим профилем необходимо защищать руки и глаза. Для этого вам понадобятся:

  • Перчатки
  • Очки

Многие мастера пренебрегают этим пунктом. Но не стоит недооценивать значение средств защиты и отказываться от них.

Перчатки защитят руки от порезов об острые края профилей и от проколов пальцев о саморезы, а очки — от металлической стружки и гипсовой пыли. Особенно полезны очки будут при работе с каркасом на потолке.

Поверьте, когда вам начнёт сыпаться пыль и стружка в глаза, или при первом порезе рук, вы всё равно пойдёте в магазин за очками и хорошими перчатками. Поэтому, лучше приобрести всё заранее.

Виды профилей для создания каркаса гипсокартонной перегородки

Как правило, все профиля для гипсокартона изготавливаются из прочной стальной ленты толщиной от 0,55 до 0,8 мм и представляют собой длинные металлические рейки. Они имеют довольно много положительных свойств, что делает их востребованными в самых различных сферах. Такие профиля придают жесткости конструкциям из гипсокартона, при этом, не утяжеляя их.

Нужно добавить, что бывает несколько видов профилей для гипсокартона, и каждый из них имеет свое предназначение. А какой профиль нужен для перегородки из гипсокартона? Вот на этот вопрос мы сейчас и ответим.

Направляющие профиля

Направляющий профиль для перегородок для гипсокартона (сокращенно просто ПН) имеет форму швеллера (П-образную форму) и выпускается четырех размеров: ПН-50 (50х40 мм), ПН-65 (65х40 мм), ПН-75 (75х45 мм) и ПН-100 (100х40 мм). Здесь первая цифра обозначает ширину спинки, а вторая – ширину полки (подробнее смотрите на фото).

В спинке любого направляющего профиля имеются отверстия под дюбеля, диаметр которых составляет 8 мм. Длина у всех профилей одна – 3 метра.

Спинка и полка у металлического профиля

Как вы уже поняли по названию, ПН служат направляющими будущей перегородки (т.е. закрепляются на полу и потолке по заранее отмеченным линиям). Затем к ним крепятся стоечные профиля, о которых мы поговорим далее.

Стоечные профиля

Стоечные профили различной ширины

Стоечный перегородочный профиль для гипсокартона (сокращенно просто ПС) имеет С-образную форму и выпускается четырех размеров: ПС-50 (50х50 мм), ПС-65 (65х50), ПС-75 (75х50), ПС-100 (100х50). Вы, наверное, заметили, что ширина спинки у направляющих и стоечных профилей одинаковая, что само собой разумеется, ведь ПС будут вставляться в ПН.

Стоечные профиля бывают следующей длины: 3 метра, 3,5 метра и 4 метра (такое разнообразие объясняется их нежелательным наращиванием в случае высоких потолков).

Вдоль полки, стоечные профили для перегородок из гипсокартона имеют 3 специальные канавки: средняя канавка служит местом стыка гипсокартонных листов, а две крайние нужны для центрирования вкручиваемых саморезов.

Перемычки

Перегородка из профиля для гипсокартона, а вернее ее каркас, укрепляется перемычками. Зачем они нужны?

Для создания более надежной и крепкой конструкции. Где их взять? Перемычки можно легко сделать своими руками.

Существует несколько вариантов их изготовления и крепления, которые мы сейчас рассмотрим.

  1. По краям направляющего профиля делаем надрезы под углом 45°. Затем по надрезам сгибаем края. Преимущество такой перемычки заключается в том, что она подходит для любой стороны профиля. Но и недостаток тоже есть – пониженная прочность.

Первый вариант перемычки

  1. По краям опять же направляющего профиля делаем V-образные вырезы. Затем по надрезам сгибаем края внутрь и фиксируем их между собой. С подобными перемычками конструкция получится более крепкой, но использовать их можно только на профилях, собранных в короб (как это – смотрите на фото).
  1. Комбинация первого и второго способов. То есть, одни край направляющего профиля надрезаем по первому способу, а второй по второму. Большой плюс такой перемычки – возможность использовать ее на профилях, не зависимо от их ориентации относительно друг друга.
  1. Перемычка собирается из кусков направляющего и стоечного профилей. От ПН отрезаем 2 куска, каждый длиной 10 см. Затем вставляем их в перемычку из ПС. Преимущество – рациональное использование остатков ПН, а также получение крепкой конструкции, благодаря использованию ПС в качестве перемычек. Ну а недостаток, пожалуй, цена – дополнительное использование ПС приведет к повышению денежных затрат.

Монтаж профиля на стену

Точность установленного профиля под гипсокартон зависит от сделанной разметки и проверки при помощи уровня. Крепление направляющего профиля, являющегося основой, должно быть прочным, поскольку этот элемент берет на себя нагрузку всей металлической конструкции.

Для проведения качественной работы следует выполнять четкий алгоритм действий:

  1. Первым ответственным шагом является установка направляющих профилей по ранее сделанной разметке на полу, потолке. Профили крепятся при помощи дюбелей. Крепежи устанавливаются с шагом 50см., а также для прочности по краям НП.
  2. Следующим шагом является установка вертикальных стоечных профилей согласно разметке. Фиксируются СП на подвесы, прикрепленные к стене. Соблюдение единой плоскости происходит благодаря натянутой леске, а также проверка уровнем, правилом. Первым ставится стоечный профиль от соседней стены на 55см. Далее, все профили фиксируются друг от друга на 60см. Все указанные расстояния следует соблюдать, поскольку этот расчет дан согласно стандартным размерам листа ГКЛ.
  3. Для жесткости всей конструкции устанавливаются поперечные профили. На дверных проемах, а также в местах оконных рам металлическая конструкция делается более прочной при помощи дополнительно установленных стоечных профилей или деревянных балок.

По окончании фиксации всех металлических элементов получится каркас под гипсокартон. Его требуется проверить на жёсткость (не должно быть шатания, скрипа, хлипкости), на ровность.

Основные узлы при монтаже потолка из гипсокартона

Металлический каркас для гипсокартона на потолок монтируется из двух видов профиля: направляющего и несущего. Направляющий профиль крепится на стену с помощью распорных анкеров. Предварительно в профиле просверливают отверстия, через которые засверливаются в стену. Обычно шаг между анкерами составляет 40-50 см. Если конструкция потолка сложная и общая нагрузка будет значительная, то шаг между анкерами уменьшают до 30 см.

Несущие потолочные профили располагают параллельно друг другу с таким расчетом, чтобы лист гипсокартона крепился минимум на трех профилях. Собирая каркас под гипсокартон из металлопрофиля, несущие профили вводят на всю глубину в направляющие и производят монтаж 1-2 саморезами по металлу.

Учитывая, что листы гипсокартона обладают значительным весом, несущие профиля не должны прогибаться. Для этого каждый несущий профиль с шагом в 50-60 см привязывается к потолочной плите перекрытия при помощи перфорированных подвесов. Монтаж подвесов на плите перекрытия выполняют распорными анкерами, а свисающие вниз металлические пластины подвесов закрепляют саморезами к вертикальным полкам несущего потолочного профиля.

Поперечно целым параллельным несущим профилям монтируются перемычки из такого же материала. В результате каркас для гипсокартона на потолке визуально напоминает клетку с правильными квадратами или прямоугольниками. Для закрепления перемычки между двумя целыми профилями используют соединительный элемент – краб. Стандартный краб представляет собой четырехстороннюю крестообразную пластину, которая размещается сверху над соединяемыми горизонтальными профилями и фиксируется саморезами.

Если общая площадь потолка небольшая, то допускается вместо соединительных крабов монтировать перемычки к параллельным цельным профилям непосредственно при помощи предусмотренных крыльев. Для этого перемычку изготавливают на 12-15 см длиннее, чем проем для нее. После этого на обоих концах перемычки делают надрезы и загибают в разные стороны ее крылья. Монтаж осуществляется за счет скрепления саморезом крыла и соседнего профиля.

Если же производится монтаж каркаса под гипсокартон для двухуровневого потолка, то часто возникает необходимость соединить пересекающиеся профили не в единой горизонтальной плоскости, а ступенчато. Для такого соединения двухуровневый краб. Двухуровневый краб располагается над самым верхним профилем и крепится к его полкам саморезами. Нижний профиль фиксируется крабом за счет его распорных ушек.

Нередко бывает так, что длина помещения превышает длину несущего профиля. В этом случае два несущих металлопрофиля сращивают между собой при помощи внутренней соединительной пластины. Пластина помещается до середины в профиле и крепится к его боковым полкам саморезами, после чего на второй конец пластины надевают второй профиль и аналогично производят его фиксацию.

Такая стойка изготавливается из двух разных профилей. В направляющий напольный профиль вставляют несущий стеновой профиль и по обеим сторонам полок закручивают саморезы с шагом в 30 см.

Данный собранный элемент подойдет, если общий вес двери будет небольшой. Если же дверь тяжелая, то вертикальную стойку усиливают деревянным брусом.

Обрешетка под одноуровневый потолок

Как прикрепить гипсокартон к потолку, если тот  имеет значительные неровности (как вариант — вы планируете монтаж встроенного освещения или скрытую разводку инженерных сетей)?

Вспомогательные материалы

Для сборки обрешетки под подвесной потолок нам понадобятся:

ИзображениеОписание

ПП 60х27 мм

Профиль ПП (потолочный) размером 60х27 мм. Он будет основой обрешетки. Длина профиля должна быть не меньше одного из габаритов потолка.А количество профилей должно соответствовать шагу между ними в 600 мм.

ПНП 27х28 мм

Профиль ПНП (потолочный направляющий) для крепления обрешетки  к стенам. Общая длина ПНП равна периметру комнаты.

Прямой потолочный подвес

Прямой подвес для фиксации профилей обрешетки к перекрытию.

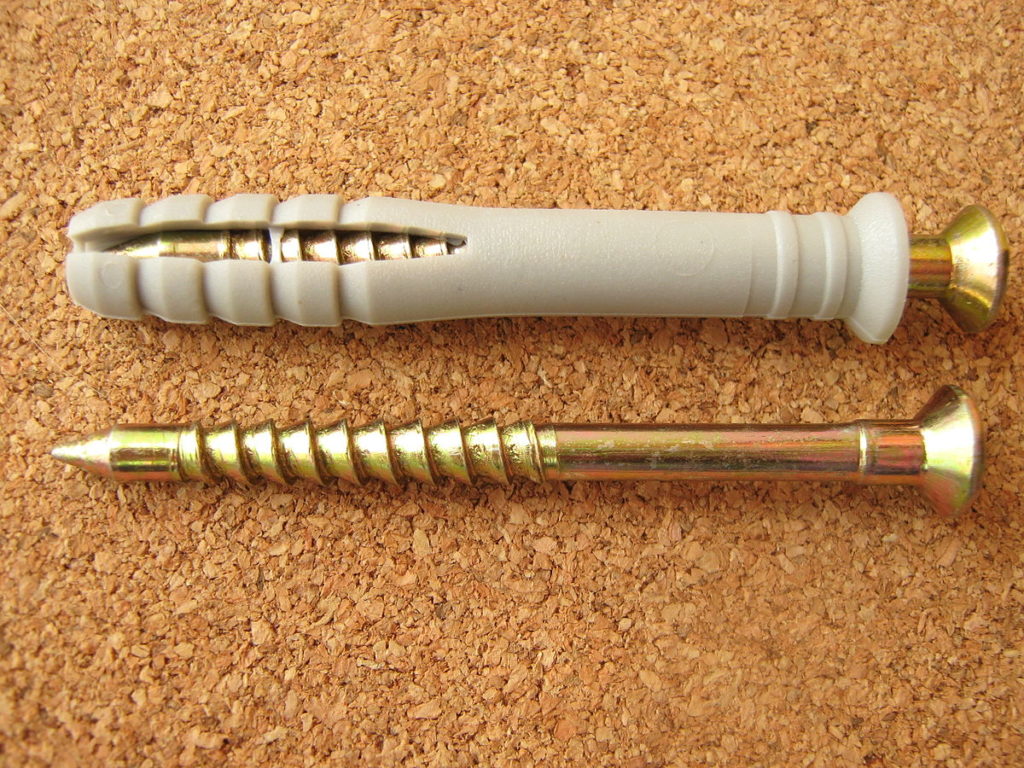

Крепеж для направляющих и подвесов

Дюбель-гвозди отвечают за крепление потолка из гипсокартона к перекрытию и стенам. Обычно используется крепеж размером 60х6 мм.

Оцинкованные саморезы со сверлами

Саморезы для металла длиной 9 мм нужны для соединения элементов обрешетки друг с другом.

В коридоре или узкой ванной можно обойтись без подвесов

Подготовка основания

В сухих помещениях она не требуется в принципе, но влажный потолок и верх стен стоит предварительно обработать антисептическим грунтом. Подвесной потолок ограничит вентиляцию перекрытия, что может привести к появлению грибка.

Грунтовка-антисептик

Монтаж

Итак, нам нужно собрать обрешетку под гипсокартон на потолок: как крепить профили?

Вот пошаговая инструкция по сборке каркаса:

  1. Разметьте линию будущего подвесного потолка на стенах. Инструмент — лазерный или водяной уровень и меловой шнур для отбивки;
  1. Закрепите по разметке направляющие. Шаг между точками крепления — не больше полуметра;

Монтаж направляющих

  1. Разметьте на потолке оси профилей обрешетки с шагом ровно 600 мм. При таком шаге швы между листами гипсокартона окажутся точно на середине профилей ПП;
  2. С шагом в те же 600 мм закрепите вдоль каждой оси подвесы;

Установка подвесов по разметке

  1. Вставьте профили ПП в направляющие и прижмите их к потолку загнутыми перфорированными ушами подвесов;
  2. Натяните между направляющими перпендикулярно обрешетке несколько шнуров (2-4 в зависимости от ширины комнаты);

Шнуры упростят выравнивание обрешетки в одной плоскости

  1. Поочередно выравнивайте профили ПП по шнурам и притягивайте к ним саморезами уши подвесов, загибая свободную часть ушей вверх. Так вы с минимальными затратами времени выставите всю обрешетку в одной плоскости;
  2. Притяните ПП к направляющим саморезами по металлу. Обрешетка готова.

Готовая одноуровневая обрешетка

Обрешетка с перемычками

Как составить чертеж?

Составление схемы каркаса является важным этапом обустройства потолка. От того, насколько правильно будет спланирована конструкция, зависит ее надежность и долговечность. Итак, что нужно сделать, чтобы составить грамотный чертеж, не будучи архитектором или дизайнером?

  • Измерить длину каждой стены, высоту углов, центра.
  • Выбрав низкий угол в комнате, начинайте отмерять расстояние между будущим подвесным потолком и поверхностью. Длина зависит от того, какие именно коммуникации вы будете размещать, какое освещение планируется использовать. Например, 5 сантиметров вполне достаточно, если нужно просто уложить проводку. Монтаж вентиляционных каналов и труб потребует больше пространства.
  • Схематически изобразите на бумаге, как именно будут располагаться профили, в каких местах крепиться.
  • Отметьте участки фиксации каждого профиля с шагом 30-40 см. Линии крепления отмечаются с шагом 60 сантиметров. В итоге, ваша схема гипсокартона на потолке должна отображать абсолютно ровную поверхность.
  • На следующем этапе вы отмечаете участки, где будет прокладываться электропроводка.
  • Используя отбивочный шнур, уровень и рулетку, перенесите разметку на потолок. Учитывайте, что листы всегда размещают от окна.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
