4 совета как сделать короб в ванной из гипсокартона

Почему строители не прячут трубы

Ванная комната богата на всевозможные коммуникации. На всеобщее обозрение здесь выставлены трубы канализации, горячего и холодного водоснабжения, а также дополнения в виде полотенцесушителя или отопительной системы.

Подобная «открытость» не случайна. Даже если помещение достаточно просторно, и планировка позволяет, строители оставляют большую часть труб на виду. Причина кроется в строительных нормах, которые напрямую запрещают скрытый монтаж труб, соединяемых некоторыми видами арматуры. Для таких устройств важен свободный доступ в случае появления проблем.

Другая причина открытого монтажа – образование конденсата на металлических трубах с холодной водой. Качественно удалить конденсат способен только постоянно циркулирующий вокруг трубы воздух.

Вот почему в ванной можно наблюдать трубы в любой точке стены, в углу или в нише. Они могут быть вертикальными или горизонтальными, проходить под потолком или у пола. Отдельный класс труб, которые необходимо скрыть, составляют изделия разного диаметра, отходящие от сантехнического оборудования, а также унитазы с инсталляцией.


Не каждую трубу нужно прятатьИсточник izhevsk.ru

Необходимые инструменты

Чтобы создать качественный каркас и обшить его гипсокартоном, необходим определенный инвентарь. В перечень нужных инструментов входят:

  • дрель и перфоратор;
  • строительный уровень;
  • ножницы по металлу;
  • нож;
  • саморезы и дюбеля;
  • шпатели;
  • карандаш и рулетка.

Необходимый инструментарий Помимо этого вам понадобятся гипсокартонные влагостойкие листы, направляющие профиля, крепежи, рейки, уголки, шпаклевка и грунтовка. Все материалы лучше покупать одной марки. Так можно добиться более качественной конструкции. На сегодняшний день лучшим производителем считается компания Кнауф.

Разметка под короб из гипсокартона

  1. Перед работой необходимо определиться с конфигурацией и местом расположения будущей конструкции.
  2. Потом производится непосредственно разметка: от трубы надо отступить минимум 3 см., можно больше. Это необходимо для того, чтобы собирающийся конденсат не повредил листы гипсокартона.
  3. Затем рисуется линия с помощью уровня на двух противоположных стенах.
  4. Если монтируется вертикальный короб, то на полу нужно отступить от наиболее выступающих элементов 5 – 10 см. Провести линию под прямым углом относительно вертикали. Такая же линия проводится и сверху.
  5. Потом размечают элементы каркаса, разрезают.
  6. Делают отметки на листах гипсокартона в соответствии с размерами короба, вырезают необходимые куски.
  7. Далее сооружается само основание, к нему крепятся отмеренные и нарезанные профили.

Финишная отделка

В качестве отделочного материала можно использовать плитку, или панели ПВХ, или искусственный камень, все зависит от дизайнерского решения. Мы рассмотрим отделку керамической плиткой, но перед этим нужно хорошо подготовить поверхность:

  1. Все швы в коробе должны быть заделаны с применением шпаклевки и серпянки – это не позволит материалу дать трещины в будущем. Принцип работы такой:

все стыки нужно расшить при помощи строительного ножа – срезать кромку под углом 45 градусов;

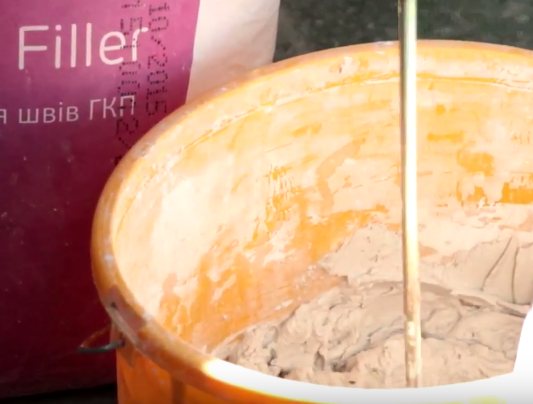

замешать штукатурку, как описано на упаковке, и наносить строительную смесь на готовую конструкцию;

хорошо заделать швы шпателем;

наклеить на шпаклевку серпянку или бумажную ленту, а на углы перфорированный уголок;

нанести один слой шпаклевки, разровнять и оставить просыхать.

  1. Как только все просохло, вся конструкция грунтуется. Грунт наносится в два слоя, при этом каждый слой должен хорошо просохнуть. Желательно следить, чтобы валик при грунтовании не был сильно намоченным, чтобы материал не раскис.
  2. Затем нужно нанести второй слой шпаклевки.

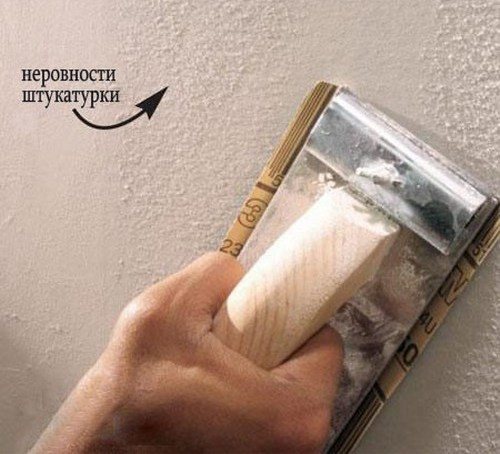

  3. После высыхания шпаклевки, хорошо зашкурьте поверхность.
  4. Последним этапом будет укладка плитки или покраска поверхности, но обязательно подготовьте поверхность гипсокартона перед покраской.

Преимущества скрытия коммуникаций под коробом

При оформлении ванных комнат сейчас часто используют короба, скрывающие несколько труб или все. Такие элементы не только позволяют создать красивый дизайн, но и имеют ряд преимуществ.

К ним относятся:

  1. Привлекательный внешний вид.
    При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
  2. Простота сборки.
    Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
  3. Возможность обслуживания или ремонта трубопровода.
    Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
  4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера.
    Это позволяет эффективно использовать площадь небольшого санузла.

Порядок монтажа

Как сделать короб из гипсокартона в ванной? Для примера рассмотрим вариант прямоугольной, стандартной ванны. Если установка опорного периметра для ванны будет делаться из гипсокартонного профиля, то первым делом надо прикрепить отрезанные по размеру полоски профиля к полу на дюбель-гвозди и соединить их в прямоугольник.

Монтаж опорных стоек необходимо выполнить как можно скрупулезнее, так как на них будет ложиться основная нагрузка. Если стойка прилегает к стене, фиксируйте стойку к стене как минимум в трех местах.

Далее нужно собрать верхний опорный прямоугольник, который необходим для равномерного распределения нагрузки по всем опорным стойкам. Форма точно копирует сборку нижней опоры. Профили уложить на угловые стойки и прочно закрепить на саморезы.

Если вы сомневаетесь в прочности конструкции, то можно скрепить вертикальные стойки еще одним продольным отрезком, установив его ровно посредине. Если вы считаете что и такой жесткости недостаточно – установите параллельно стойкам из профиля, стойки из дерева, обработав их предварительно защитным составом.

Как обшить ванну? Гипсокартон по размеру можно порезать с помощью обычного канцелярского ножа и линейки. Просто отложите требуемый размер и проведите ножом по поверхности листа, согните лист словно вы хотите перегнуть лист бумаги так, чтобы линия разреза осталась сверху. Гипсокартон легко сломается именно по линии разреза. Всё очень просто, главное не бояться, а потренироваться можно на маленьких осколках (обрезках) гипсокартона. Как установить ванну на каркас? Если короб из профилей собран без ошибок и обшит гипсокартоном, то установить в него чашу не составит проблем. Если ванна из акрила, то можно её установить и одному, но лучше попросить помощи и не напрягаясь установить ванну в основание каркаса.

После того, когда мы собрали каркас для ванны своими руками, решили вопрос — как зашить ванну гипсокартоном, наступает следующий этап – как спрятать гипсокартонную обшивку или чем декорировать короб? Самый популярный вариант — облицевать поверхность керамической плиткой или мозаикой. Для этого нам понадобится порядка 30 керамических плиток самого распространенного размера (300х300 мм) и 2–3 кг плиточного клея.

Стыки между стеной и ванной надо надежно герметизировать. Здесь опять существует несколько вариантов:

  • пластиковый уголок (крепится на силиконовый герметик);
  • керамический уголок для ванной (играет роль декора и не дает влаге проникнуть в шов между ванной и стеной, тем самым предотвращая возникновения грибка и плесени, а также разрушение отделочных материалов изнутри, крепится на плиточный клей);
  • заделать швы при помощи герметика или жидкого стекла.

Самый эстетичный и надежный способ — керамический уголок. Пластиковый уголок наиболее подвержен воздействию грибка, силиконовый клей от воздействия влаги темнее и теряет свою привлекательность.

И наконец, давайте рассмотрим бескаркасный способ, когда ванна устанавливается на универсальные штатные стойки. Но даже и в этом случае лучше всего собрать экран под ванну из гипсокартона и облицевать керамикой или пластиком. Технология обустройства подобного экрана очень проста и удобна. Опять же по заданным размерам режется профиль, на который крепится гипсокартон. Декорировать такой экран дело вкуса и ваших финансовых возможностей. Крепить такой экран лучше всего на болты с круглыми шляпками к штатным стойкам. На стойках предусмотреть вариант наличия гаек (придется прибегнуть к сверлению и сварке), в которые будут вкручиваться болты.

При обустройстве каркаса или экрана не надо забывать про то, что пространство под ванной должно быть вентилируемым и иметь доступ к сифону. Для этой цели нужно сделать технологическую решетку, которая будет решать задачу доступа к сантехнике и вентиляции пространства. В продаже сейчас существует большое количество таких приспособлений, говоря о размерах, можно дать практический совет – купите дверку 300х400 мм. Если не нравится пластиковая дверь, можно купить специальную дверь, у которой предусмотрен вариант отделки керамической плиткой. В таком случае все равно надо будет предусмотреть вариант установки небольшого вентиляционного окошка.

Люки

Сантехнические люки на коробе обеспечивают доступ к оборудованию. Их размер и количество зависит от габаритов конструкции и количества обслуживаемых приборов. По способу открывания различают люки, которые распахиваются, откидываются, отодвигаются в сторону или выезжают в ответ на нажим.

Люк может выделяться на окружающем фоне или сливаться с ним. Маскировка возможна благодаря использованию одного и того же материала для короба и крышки люка.

Самодельный люк изготавливается из гипсокартонного листа. Основой служит профильный каркас, на котором закрепляется кусок гипсокартона; сверху наклеивается выбранный финишный материал. Ручку используют вакуумную, на присосках, или обычную, для которой сверлят отверстие.

Если короб из гипсокартона покрывают плиткой, для смотрового люка также используют этот практичный материал, наклеивая его на лист ДСП или фанеры. С изнанки крепятся магниты, которые притягиваются к металлическому каркасу и обеспечивают правильное положение дверцы. Существуют заводские стальные люки, но они вписываются не во всякий интерьер. Кроме того, из-за веса они не подходят для установки на короб из ПВХ-панелей.

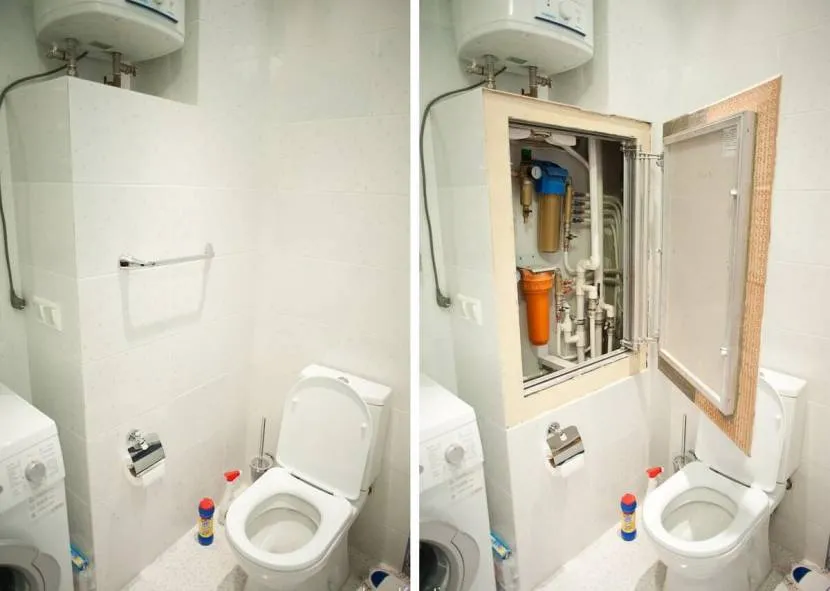

Замаскированный ревизионный люкИсточник remont-ekspert.ru

О том, как сделать ревизионный люк на магнитах в следующем видео:

Рекомендации

Монтаж короба в ванной требует осмотрительности и соблюдения следующих рекомендаций:

  • Перед установкой короба проверяют не только герметичность стыков и устойчивость работы вентилей и счетчиков, но и правильность функционирования коммуникаций, например, достаточный уклон труб.
  • Если каркас короба будет сделан из деревянного бруса, стоит дополнительно пропитать его защитным составом. Эта же процедура будет полезной и для древесных плит.
  • На этапе замеров полезно учесть расположение бытовой техники, чтобы в дальнейшем избежать лишних проблем.


Туалет с системой коробовИсточник mykaleidoscope.ru

О необычном решении спрятать трубы в следующем видео:

Коротко о главном

Короб для труб в ванной – важная составляющая комфорта и эстетичности помещения. Его изготавливают из материалов, способных сопротивляться колебаниям температуры и влажности. Чаще остальных сооружают конструкции из гипсокартона с облицовкой из керамической плитки, популярны варианты из пластиковых панелей. Растет интерес к использованию рольставней, но они вписываются не во всякий дизайн.

Разметка

Как сделать короб из гипсокартона в ванной и с чего начать работу? Монтаж начинается с разметки пола, стен и потолка, чтобы определить, как и где будет крепиться короб. Обязательно все линии проверьте уровнем во избежание перекоса конструкции. Стенки каркаса не должны мешать открываться дверцам мебели, а также входной двери.

Пошаговый план разметки:

  1. Для начала рисуется разметка вдоль вертикальных труб. От самого дальнего выступа трубы делается отступ 3,5 см и ставится точка. Далее к полу проводится строго вертикальная линия при помощи уровня. Если короб предполагается до потолка, то линия должна проходить от самого верха. То же самое действие нужно сделать по другую сторону труб, параллельно проведённой отметке;
  2. При помощи угольника выполняется перпендикулярная настенным линиям разметка на потолке. По ней будет крепиться U-образный профиль. Такая же работа проводится и на полу;
  3. После необходимо сделать разметку возле инсталляции для унитаза, если трубопровод находится около него.

Обратите внимание, что все отметки должны быть строго вертикальные и горизонтальные. Если предусматривается отделка короба плиткой, то от близко находящихся выступов должно учитываться расстояние 1─2 см, это толщина плитки и клеевого раствора.Чтобы избавить себя от лишней работы, при разметке нужно учесть ширину плитки

Тогда окончательный результат после декорирования будет смотреться гармонично и эстетично

Если предусматривается отделка короба плиткой, то от близко находящихся выступов должно учитываться расстояние 1─2 см, это толщина плитки и клеевого раствора.Чтобы избавить себя от лишней работы, при разметке нужно учесть ширину плитки. Тогда окончательный результат после декорирования будет смотреться гармонично и эстетично.

Отделка короба

Последний этап — финишная отделка короба из гипсокартона. Перед применением облицовочного материала нужно заделать все швы на ГКЛ. Для этого применяют штукатурку и серпянку.

Швы нужно расшить под углом 45 градусов монтажным ножом. Затем наносится небольшой слой гипсовой смеси, хорошо утрамбовывая в швы.

Расшивка швов монтажным ножом

На сырой раствор приклеивается серпянка и накладывается второй слой штукатурки. Оставляется для просыхания.

Наложение слоя штукатурки

Если предполагается отделать короб плиткой, то останется просто загрунтовать конструкцию два раза и приступать к облицовке.

Решили покрасить, приготовьтесь произвести работу по шпаклевке короба в два слоя, при этом стоит установить перфорированный уголок.

Трубы в ванной всегда мешают восприятию ее интерьера. В некоторых случаях нет другого выхода, как сделать короб для труб в ванной, чтобы скрыть неэстетичные детали обстановки. Но у такого способа решения проблемы есть свои особенности, которые желательно иметь в виду.

Изготовление короба из гипсокартона в ванной своими руками

Короба, в зависимости от расположения сантехнических труб, могут быть вертикальными или горизонтальными. Далее более детально рассмотрим наиболее часто встречающиеся вертикальные конструкции.

Короб может располагаться практически в любом месте комнаты, где находятся стояки труб, но обязательно должен обеспечиваться лёгкий доступ для выполнения профилактических работ и устранения аварийных ситуаций, также короб не должен уменьшать входной дверной проём и излишне загромождать внутреннее комнатное пространство.

Состав работ по монтажу короба из гипсокартона в ванной:

  1. Проверка состояния всех труб и герметичности резьбовых соединений. Старые проржавевшие металлические трубы рекомендуется поменять на полипропиленовые или металлопластиковые.
  2. Очистка стены в месте монтажа и гипсокартона от загрязнений и пыли.
  3. Составление чертежа в масштабе для расчёта необходимых материалов. Дверцы должны располагаться в местах нахождения вентилей и счётчиков.
  4. Разметка положения каркаса короба. Первоначально разметка переносится с чертежа на пол. Следует учитывать следующие моменты:
    • фактические размеры конструктива будут больше на толщину ГКЛВ и последующей отделки;
    • зазор труб от стенок должен быть ≥ 5-ти см;
    • если предусмотрена отделка керамической плиткой, по каждой стенке короба должны умещаться целые изделия, что позволит упростить облицовку за счёт отсутствия резки плитки.

    Линии контура установки направляющего каркаса наносятся на пол, с помощью строительного угольника обеспечивается их перпендикулярность. Переноска линий на потолок выполняется с использованием отвеса. Разметка по стенам производится натянутой нитью по точкам на потолке и полу с проверкой правильности при помощи вертикального уровня.

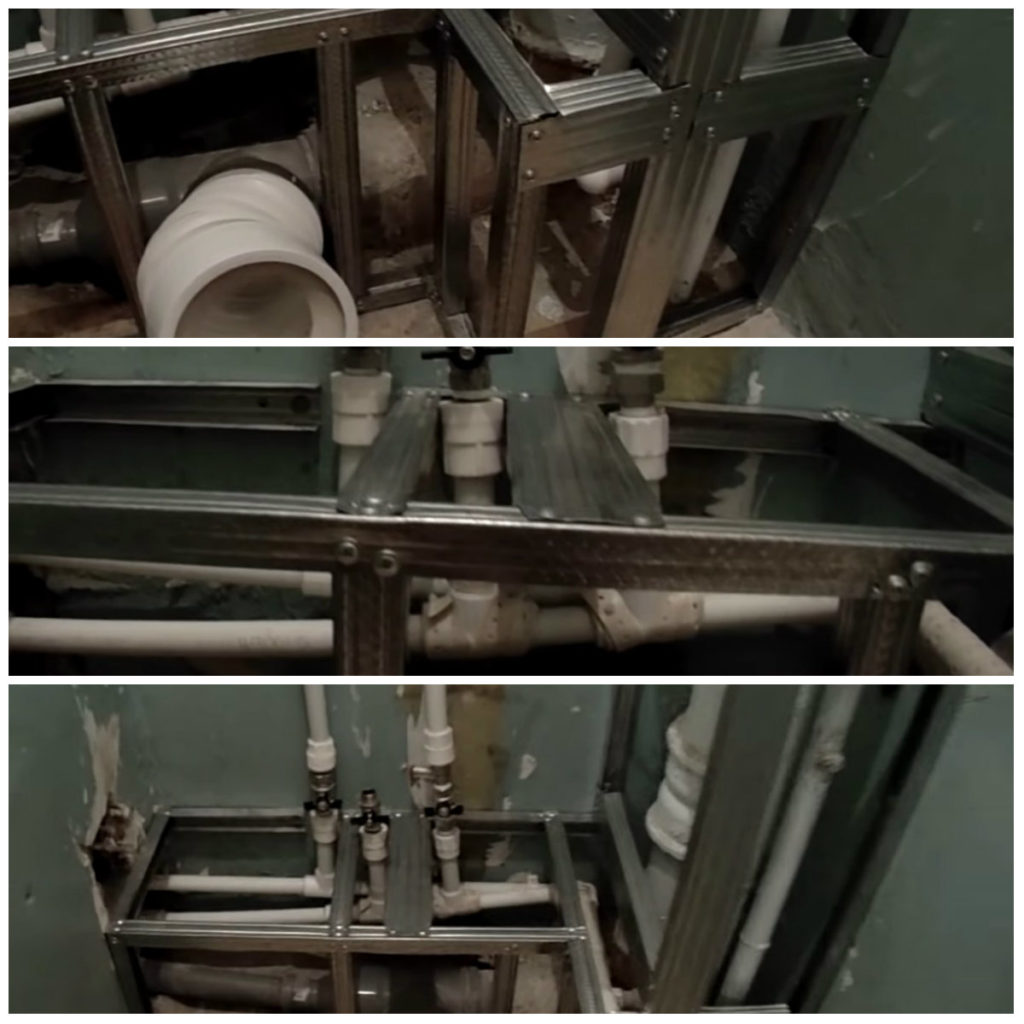

  5. Монтаж каркаса. Первоначально устанавливаются стойки у стен с закреплением саморезами вкрученные в пластиковые дюбеля. Затем отстоящие от стен с образованием передней части короба. При ширине конструкции ≥ 25-ти см или высоте ≥ 150-ти см, между опорными стойками закрепляются прожилины. При использовании дерева срезы дополнительно обрабатываются антисептиком с герметизацией стыков.

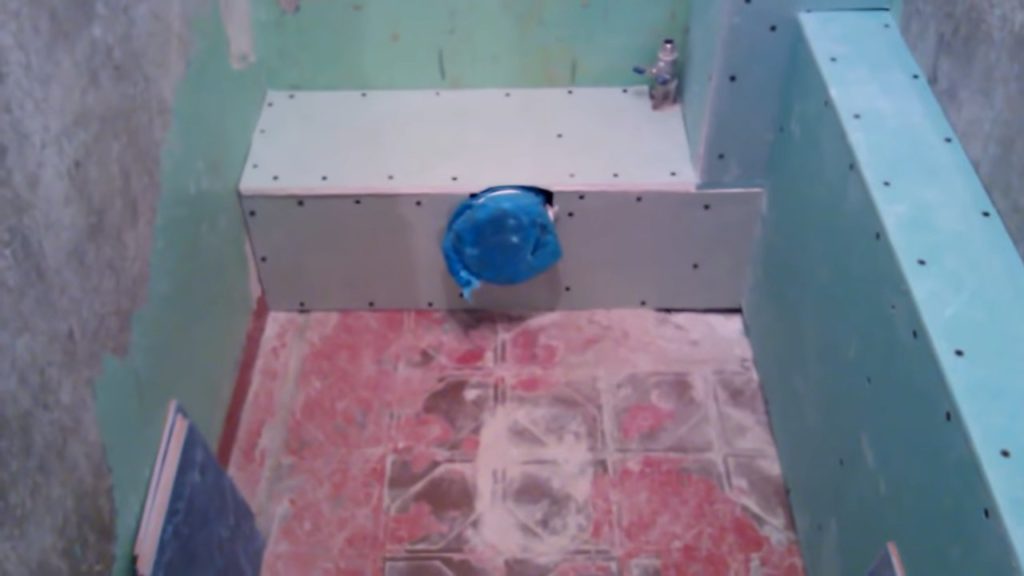

  6. Обшивка листами гипсокартона. Раскрой листов рекомендуется выполнять из цельных полос без использования отдельных кусков. Ширина боковых полос должна соответствовать расстоянию между внешними гранями опорных стоек. Лицевая полоса должна перекрывать торцы боковых без выступания за них. Предварительно вырезается проём для технологического люка. Все срезы подравниваются, зачищаются и герметизируются силиконовыми герметиками. Обратная сторона заготовок грунтуется и покрывается гидроизоляционной мастикой в 2 слоя. Крепление листов к стойкам выполняется оцинкованными саморезами с небольшим погружением шляпок в тело листа. Для предупреждения повреждения краёв ГКЛВ крепёж производится с 2-х см отступом. После закрепления полос выполняется оформление углов примыкания к стенам и в самом коробе. Работа выполняется при помощи стандартных перфорированных металлических или пластиковых уголков, закрепляемых в тонком слое шпатлёвки.
  7. Установка люка. Вместо дверцы может быть предусмотрен съёмный элемент на шурупах.
  8. Дальнейшее выполнение зависит от вида финишной отделки. Например, подготовка к окрашиванию заключается в нанесении нескольких слоёв финишной шпатлёвки с тщательной шлифовкой всей поверхности.
  9. Финишная отделка.

На этом работы можно считать законченными.

Как самому соорудить короб из гипсокартона для маскировки труб в туалете

  • электродрель или шуруповерт для закручивания саморезов (отверткой это делать будет слишком долго и сложно),
  • крестовая отвертка,
  • простые ножницы и ножницы по металлу,
  • молоток,
  • рейка-уровень,
  • рулетка,
  • клей,
  • карандаш,
  • узкий, широкий и зубчатый шпатели,
  • нож для ГКЛ,
  • валик велюровый.

Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков

Лучше взять с запасом.Важно! Для изготовления короба в туалете необходимо использовать влагостойкий гипсокартон. В условиях повышенной влажности простой материал будет деформироваться.Важно!. Не клейте на ГКЛ обои и плитку на неподготовленную поверхность

При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии

Не клейте на ГКЛ обои и плитку на неподготовленную поверхность. При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии.

Провести линию на потолке и перпендикулярные линии на стенах согласно схеме. Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет. Установленный и зафиксированный саморезами угловой профиль

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

Необходимо использовать строительный уровень для установки ровного металлического каркаса Так же строение можно выстраивать используя деревянные бруски, монтаж деревянных реек выполняется по той же технологии, но их необходимо пропитать защитными растворами, в отличие от металлических или пластиковых стоек, но это будет более затратно, поэтому предпочтение отдается металлическим материалам. К тому же металл более податлив и с ним гораздо легче работать, экономя время и физические затраты. Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов. Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон. Совет. Оптимальным решением для укрепления конструкции под плитку станет обшивка каркаса стандартными (9,5 мм) листами гипсокартона в два слоя.Настенные люки бывают двух типов: открытой и закрытой установки. Первые представляют из себя пластиковую или металлическую раму с вставляемой в нее крышкой. Люки открытого типа без труда монтируются уже после финишной отделки, единственный их недостаток — они явно выделяются на фоне короба. Направляющий профиль нарезается так, чтобы сделать несколько перемычек, что будут установлены между центральной стойкой и вертикальными направляющими вдоль стены. Перемычки можно устанавливать с шагом 60 см.

Гипсокартон можно разрезать до нужных размеров заранее или делать это по месту. Листы прикручиваются к профилю фосфатными саморезами с шагом 15-20 см. Стыки листов должны приходиться на перемычку.

Саморезы вкручиваются также в местах, где установлены перемычкиЗадний профиль крепится к стенке туалета, а вот передняя направляющая остается незакрепленной. Мини-каркас обшивается гипсокартоном снизу, сверху и спереди. В итоге получается добротная полка, которая сможет выдержать вес различных туалетных принадлежностей. Аналогично делаются все полки.

Дополнительная информация по теме:

  • Дизайн многоуровневых потолков из гипсокартона в гостиной
  • Имитация кирпича из гипсокартона для внутренней отделки
  • Шпаклевка не заводских стыков гипсокартона серпянкой видео
  • Как прикрепить вагонку к стене из гипсокартона
  • Интерьер гостиной стены потолок фото из гипсокартона

Советы профессионалов

Сантехники и строители дают такие рекомендации по маскировке труб:

  1. При скрытии стояков разметку начинают от пола.
  2. Обязательными являются установка дверцы или формирование смотрового отверстия.
  3. Любой материал, используемый для обшивки, пропитывают противогрибковым раствором. Это предотвратит появление плесени.
  4. Деревянные конструкции не рекомендуется устанавливать в ванной комнате. Для туалета такой каркас подходит.
  5. Шкаф для труб нельзя собирать из ДСП, впитывающих влагу. Материал разбухает и начинает крошиться.
  6. Вертикальные детали устанавливают на расстоянии не более 30 см. Это придает конструкции жесткость.
  7. Близко расположенные трубы отдельно не зашивают. Рекомендуется сооружать единую конструкцию.

Стенки не должны соприкасаться с коммуникациями. Минимальное расстояние — 3 см.

Варианты материалов для изготовления конструкции

В качестве покрытия выбирают материалы, обладающие такими свойствами:

  1. Устойчивость к воздействию влаги. Конструкцию устанавливают в комнате с повышенной влажностью, поэтому при образовании конденсата материал не должен разрушаться.
  2. Малая толщина, легкость. От этих параметров зависит легкость установки и размер готового короба. Слишком толстые стенки занимают полезное пространство.
  3. Экологическая безопасность. Материал не должен выделять отравляющих или аллергенных веществ.
  4. Привлекательный внешний вид. Стенки должны гармонировать с интерьером или давать возможность облицовки любыми материалами.

Влагостойкий гипсокартон

Влагостойкий гипсокартон.

Стандартные ГКЛ не подойдут для оформления интерьера ванной или туалета. Влагостойкая разновидность материала обладает устойчивостью к воздействию воды. Такой гипсокартон отличается зеленым цветом листов. Он подходит для создания прямоугольных, полукруглых или многогранных конструкций. Лист пропитан противогрибковым составом, защищающим от появления плесени.

При выборе материала нужно учитывать его особенности, к которым относятся такие моменты:

  1. Установка листов требует выполнения большего количества действий, чем монтаж пластиковых или МДФ-панелей.
  2. Из гипсокартона невозможно соорудить разборный короб. При изготовлении предусматривают люк, дающий доступ к коммуникационным системам.
  3. ГКЛ не считаются финишным материалом. После сборки конструкции требуется облицовка. В ванных комнатах часто укладывают кафель, однако можно применять другие способы отделки: оштукатуривание, наклеивание водостойких обоев, покраску.

Водостойкая фанера

От простой фанеры водостойкая отличается особой пропиткой. Лист имеет толщину 6-40 мм. Материалу свойственны хорошие эксплуатационные качества. Несмотря на влагостойкость фанеры, ее нужно обрабатывать гидрофобными составами. Главный недостаток материала — высокая цена, из-за которой он используется редко.

Пластиковые панели ПВХ

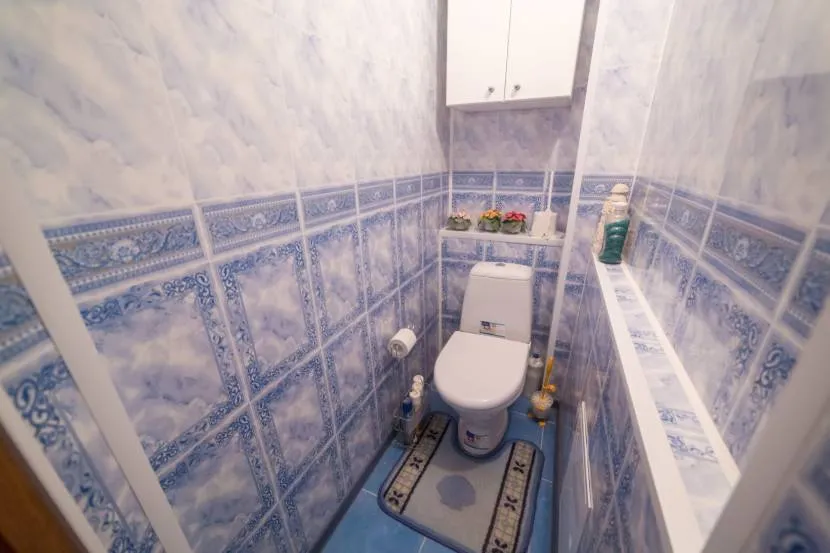

Короб из пластиковых панелей не требует дополнительной отделки. Большое количество предлагаемых цветов позволяет выбрать изделия, гармонирующие с цветовой гаммой комнаты.

Помимо хороших эстетических качеств, материал имеет такие преимущества:

  1. Устойчивость к воздействию влаги. Материал не деформируется при попадании капель воды или оседании конденсата.
  2. Длительный срок службы. Прочный пластик не теряет своих качеств в течение 5-7 лет.
  3. Простота в уходе. Загрязнения удаляют влажной тряпкой или мыльным раствором.
  4. Легкость установки. Работать с материалом может человек, не имеющий строительных навыков и специального оборудования.
  5. Приемлемая цена. ПВХ-панели — бюджетное облицовочное средство, помогающее снизить затраты на отделку.
  6. Возможность ремонта. Поврежденные детали можно извлечь, не разрушив всю конструкцию.
  7. Компактные размеры. Благодаря небольшой толщине панелей короб не занимает полезное пространство ванной комнаты.

OSB-плиты

Ориентированно-стружечные плиты помогают быстро замаскировать трубопровод. Они представляют собой многослойные листы, пропитанные смолами, искусственным воском и другими веществами.

Существует несколько типов такого материала. Для ремонта помещений с повышенной влажностью используют листы с дополнительной пропиткой. Для короба из OSB-плит больше подойдет деревянный каркас.

OSB-плиты.

Плиты МДФ и ХДФ

Сборка шкафа для маскировки труб из МДФ-панелей — не самый подходящий для ванной комнаты вариант. Материал быстро впитывает влагу, разрушаясь под ее воздействием. Листы ХДФ обладает более высокой плотностью. Они устойчивы к воздействию влаги. Собранные из ХДФ-панелей конструкции служат более 10 лет.

Обшивка гипсокартоном

Гипсокартон для обустройства короба (или смотрового люка) обязательно используют влагостойкий.

Преимущества применения влагостойких листов гипсокартона:

  1. Устойчивость к воздействию влаги.
  2. Легкая процедура монтажа.
  3. Отличная сочетаемость с различными вариантами отделки и поверхностями.

Для изготовления гипсокартонного короба потребуется:

  • влагостойкий гипсокартон;
  • саморезы;
  • каркасное основание;
  • смотровой люк;
  • материалы для отделки.

После снятия замеров из гипсокартона выпиливают детали соответствующего размера. На втором этапе фиксируют подготовленные детали к каркасному основанию. Для этого используют саморезы, которые вкручивают под прямым углом.

Экран перед облицовкой

В коробе обязательно нужен смотровой люк. Этот люк – следующая деталь, которая должна быть установлена. Под него в листе гипсокартона выпиливают отверстие необходимых размеров.

Люк покупается в любом строительном магазине. Если вы обладаете достаточными навыками и умениями, можно сделать его самостоятельно. Крепят его тогда с помощью специальных строительных петель.

Как вы уже поняли, четвертый этап выполнения работ предполагает облицовку. На гипсокартонные панели приклеивают плиточным клеем мозаику или керамическую плитку.

Для затирки швов между кафелем обязательно приобретите строительную фугу.

Как мы видим, создать короб из гипсокартона своими руками несложно, если правильно установить конструкцию из профилей.

Монтаж люка-невидимки

Сооружение люка выполняют так:

  1. На подготовительном этапе размечают место расположения детали. Чаще всего люк устанавливают в средней части передней стенки короба. Это позволяет сохранить узор плитки.
  2. При установке каркаса формируют нишу, параметры которой совпадают с размерами люка. Раму закрепляют с помощью длинных саморезов. Эту деталь снабжают дверцей и фурнитурой.
  3. Каркас обшивают листами гипсокартона, укладываемыми внахлест. Покрытием снабжают и раму.
  4. Гипсокартон обрабатывают грунтовкой. После высыхания состава укладывают плитку. Швы покрывают герметиком, дожидаются высыхания конструкции.
  5. Строительным ножом прорезают люк, удерживая инструмент под наклоном.

Видео инструкция

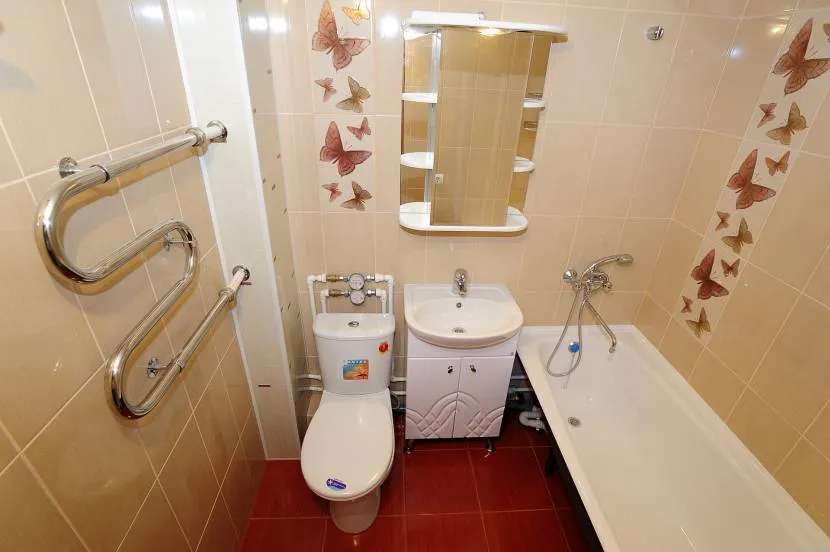

Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.

Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.

Этап 1: разметка

Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.

Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.

Этап 2: сооружение каркаса

Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.

К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.

После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:

  • К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
  • К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.

Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.

Этап 3: обшивка каркаса

Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.

Типы используемых лючков для гипсокартонного короба:

Этап 4: финишная отделка

Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:

  1. Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
  2. Швы заполняются шпаклевкой, сверху наклеивается серпянка.
  3. Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
  4. После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.

Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.

Подробно про укладку плитки на гипсокартон написано .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
