Котел на отработанном масле: котлы на отработке своими руками, масляный для отопления, сделать топку

Как изготовить котлы на отработке своими руками

Отопительный котел, использующий в качестве топлива отработанное масло, представляет собой одну из наиболее эффективных конструкций и является довольно доступным прибором. Он может применяться для поддержания определенной температуры в помещениях совершенно разной функциональности.

Стоит отметить, что отработанное масло, которое используется в таком котле, обладает довольно высоким уровнем производительности, к тому же его стоимость невысока, поэтому такой котел будет вполне экономичным.

Котлы, работающие на отработанном масле, обладают большим количеством самых разных положительных характеристик:

Этот отопительный котел можно вполне собрать самостоятельно. без обращения к профессиональным разработчикам в этой области;
Его конструкция настолько проста. что не потребует серьезных финансовых вложений;
Отработанное масло представляет собой один из самых дешевых типов топлива, использующегося в котельных;
В стандартных котлах данного рода деталей не слишком много. за счет чего вероятность выхода их из строя довольно низкая.
Котел не занимает много места и является довольно компактной конструкцией;
Его можно устанавливать даже в помещении, не опасаясь попадания туда продуктов сгорания. Это связано с тем, что котел имеет закрытый кожух;
В качестве топлива разрешается использовать абсолютно любое отработанное машинное масло;
Он является вполне комфортным устройством. так как за счет его конструкции не образуются неприятные запахи.

Как именно испаряется масло

Существует 2 основных способа сжигания горючего и испарения масла:

Поджигание жидкого вещества. При этом выделяется пар. Для его догорания используется специальная камера.
Обливание раскалившейся поверхности. Применяется раскалившаяся «добела» чаша, изготовленная из металла. На ее поверхность и капает отработка. Когда топливо контактирует с раскалившимся металлом, происходит его испарение. «Сотрудничество» воздуха и пара именуется «диффузией». Когда воздух поступает в бак, пар, вспыхнув, загорается. Результатом этого является образование тепла.

Расход горючего достаточно экономичен. В час задействуется от ½ до 1 литра.

Европейские котлы, несмотря на великолепный КПД, не позволяют сделать возможным такой принцип работы. Это актуально только в случае с котлами отечественного производителя.

Проще всего пропитать бензином фитиль, поджечь его и бросить в бак. Когда чаша хорошо прогреется, можно начинать подавать масло.

Важно, чтобы масло подавалось равномерно. Рекомендовано использовать капельный подход. Для обеспечения нужного уровня фильтрации отработки следует использовать автомобильный фильтр

Он надевается на трубку, один из концов которой должен быть опущен в емкость с отработкой

Для обеспечения нужного уровня фильтрации отработки следует использовать автомобильный фильтр. Он надевается на трубку, один из концов которой должен быть опущен в емкость с отработкой.

Фильтр следует заменять не реже, чем 1 раз/30 суток. Если горючее нельзя назвать чистым, то делать это рекомендуется 1 раз/15 суток.

Количество масла, капающего на чашу, должно быть оптимальным. Самое главное – обеспечить ему равномерное прогорание. Чадить оно не должно.

Если владелец котла принял решение относительно замены горючего, частоту капель нужно регулировать каждый раз.

Также следует обеспечить установке максимальную защиту. Нельзя допускать закипания масла – это может привести к непредсказуемым последствиям. То же самое касается перелива горючего.

Если уровень горючего в резервуаре будет выше, нежели в самой печке, может возникнуть возгорание. Справиться с ним можно только при помощи огнетушителя.

Нельзя заливать масло в котел тогда, когда агрегат работает – это может быть очень опасно. Лучше всего монтировать дополнительную емкость. В нее можно будет помещать основной запас горючего.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h1-h2) + d*(h1+h2) /qn

Где: h1 — коэффициент полезного действия,

h2 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
Добавьте к этой жидкости 100 мл керосина.
Возьмите фитиль и смочите его в розжиге.
Опустите на дно ёмкости.
Подожгите отработку.
Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
Закройте крышку.
После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Что такое котлы на отработанном масле

Обогревательный прибор во время своей деятельности полностью сжигает переработанное масло, выделяя тепло, благодаря чему токсичные продукты сгорания не попадают в окружающую среду, а помещение отапливается. Такой подход защищает природу и реализует переработанное масло, остающееся от эксплуатации транспорта в большом количестве.

Агрегат изготавливается из небольшого количества деталей, что способствует увеличению срока службы и надежности прибора. Самым проблемным местом является фильтр, находящийся на стыке подачи масла в котел, он требует замены по мере загрязнения (раз в несколько месяцев).

При работе отопительного прибора на отработке будет выделяться много углекислого газа, соответственно, данный факт следует учитывать во время установки.

Сфера использования

Обогрев помещения с помощью переработанного масла чаще всего используют в автосервисах, заводских цехах небольшого размера, складском помещении, т.е. там, где воздушное отопление не способно обогреть всю занимаемую площадь до комфортной температуры.

Также благодаря жидкотопливному котлу можно обогреть дачу, гараж или коттедж, к которому нет доступа центральной теплосети, газа.

Конструкция котла

Само изделие состоит из двух частей: испарительного отсека и камеры сгорания. После попадания масла в первую емкость происходит его подготовка к горению. Далее, переходя во второй отсек, топливо сжигается.

Устройство котла на отработанном масле.

Масло из емкости хранения благодаря насосу попадает в испарительную секцию, где поддерживается постоянная высокая температура, подходящая для нагревания и последующего испарения. Затем пары поднимаются в верхнюю часть прибора – камеру сгорания. К ней подходят вентилятор и воздуховод (труба с отверстиями), по которым кислород попадает внутрь и, смешиваясь с масляными парами, полностью выгорает. Получившиеся продукты горения поступают в дымоотвод, а выделенное тепло распространяет теплообменник.

Как работает

Котлы, функционирующие на использованном ранее масле, часто пиролизные – топливо и выделяющиеся из него летучие вещества сгорают раздельно. В них расходоваться будет газовоздушная смесь, появляющаяся при нагреве содержимого емкости.

Разновидности котлов будут напрямую зависеть от системы подачи масла:

самотек, работает по примеру сообщающихся сосудов;
капельный, подача топлива производится на раскаленную чашу после принудительного нагнетания маслонасосом.

Во время эксплуатации не ощущается неприятных запахов, но выделяется большое количество углекислого газа. Поэтому монтировку желательно производить в нежилом помещении с хорошей вентиляцией.

Расход горючего

Расчет топлива всегда производится в индивидуальном порядке, т.к. зависит от площади помещения, теплопотерь в нем, остекления и режима работы отопительного прибора.

Расход горючего зависит от площади помещения.

При подсчете необходимого количества горючего КПД котлов равняется примерно 85-90%, что свидетельствует о небольшой потере тепла в процессе эксплуатации.

Переходя на числа: удельная теплота сгорания 1 л примерно равна 11-11,3 кВт, т.е., настроив обогреватель на полную мощность (30 кВт), будет израсходовано 3 л топлива. Согласно наблюдениям, для полноценного отопления дома площадью 100-150 кв.м хватает 7-8 часов, для частного дома, гаража или дачи цифры будут меньше.

В 2020 г. средняя стоимость отработанного масла составляла примерно 15-20 руб. за л, приобрести его можно в автомастерских, ДЕПО или воспользоваться остатками от собственной машины.

При покупке такого котла в паспорте изделия будут прописаны параметры расхода, но при желании можно пересчитать, самостоятельно используя формулу: B = d*(h1-h2) + d*(h1+h2) /qn, где:

h1 – КПД,

h2 – энтальпия топлива,

qn – температура и удельная теплоемкость масла,

d – теплота сгорания топлива.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
трубку подачи отработанного масла тоже подберите нержавеющую;
толщина стенок жаровых труб – не менее 3.5 мм;
для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
подготовьте листовой металл 3 мм на изготовление ревизионного люка;
на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.

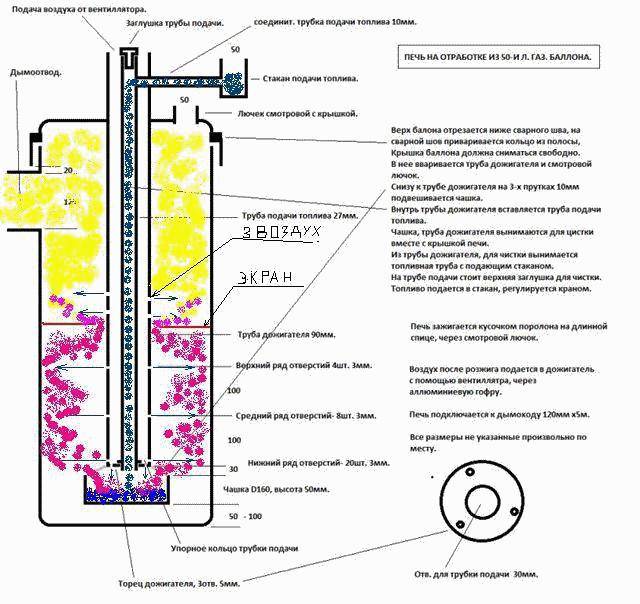

Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по src=»https://otivent.com/wp-content/uploads/2018/01/Dozhigatel-dlja-pechi-v-sbore-min.jpg» class=»aligncenter» width=»550″ height=»733″
Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка,
сварочный аппарат,
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно,
герметик термостойкий,
стальной лист толщиной 4 миллиметра,
металлическая труба с сечением 20 и 50 сантиметров,
компрессор,
вентиляционную трубу,
сгоны,
болты,
стальные переходники,
углы полудюймовые,
тройники,
арматуру сечением 8 миллиметров,
насос,
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников,
на маслопровод закрепляется штуцер с помощью переходников,
все соединения предварительно обрабатываются герметиком,
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле,
для установки горелки используются две разного размера пластины из стали,
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой,
горелка вставляется в предназначенный для нее корпус,
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста,
большая пластина монтируется в качестве крепежной накладки,
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно,
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек — в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.
