Преимущества и недостатки
Больцевые лестницы получают все большее распространение при строительстве загородных домов и обустройстве городских квартир. Во многом это обусловлено наличием следующих достоинств:
- Существенно меньшая трудоемкость сборки в сравнении с традиционными лестничными конструкциями.
- Высокая ремонтопригодность. В случае повреждения одной ступени, достаточно ее открутить и заменить, при этом нет необходимости в разборе всей конструкции.
- Простота ухода. Для поддержания чистоты достаточно вытереть ее поверхность влажной тряпкой. Дело в том, что на лестнице такой конструкции нет углов и щелей, отчего мусору с пылью просто негде скапливаться.
- Лестница на второй этаж на больцах, в отличие от традиционных конструкций, не издает скрипа при передвижении по ней. Это вызвано тем, что нет контакта между деревянными деталями, а в сочленениях уложены резиновые прокладки.
- Индивидуальность проекта. Для каждого дома или квартиры проектируют эксклюзивную лестницу с учетом всех особенностей помещения.
- Прочность – лестница на больцах, собранная даже своими руками, выдерживает вес до 1,5 тонн.
Между тем, нельзя не упомянуть и о недостатках:
- Для установки потребуется прочная стена. Некоторые сложности могут возникнуть при установке больцевой лестницы в деревянном доме.
- Высокая стоимость готового изделия.
- Такая лестница вряд ли подойдет к классическому дизайну интерьера.
- Если одна сторона ступени будет вмурована в стену, то в итоге может возникнуть однородное тело (лестница и стена), из-за чего шум от шагов может раздаваться по всему дому. Ко всему прочему, при таком способе монтажа необходимо предпринять дополнительные меры по защите древесины от воздействия влаги.
из массива дерева
Варианты покрытия больц разнообразны.
Например: оцинковка, хромирование, под «старую медь», латунь, позолота, по РАЛу и т. д. Самый распространенный вариант — нержавеющая сталь. Рекомендуем уточнять возможную расцветку перед тем как определяться с выбором типа больц.
Конструкция лестницы на больцах — способы крепления, материалы
Если перекрытия не обладают достаточной прочностью, это — препятствие для строительства марша. Например, гипсокартон, пустотелый кирпич не удержат стандартный крепеж длиной 15 см, диаметром от 8 мм. Размер несущего болта придется увеличивать в полтора-два раза. Если толщина стены окажется меньше этого размера, поставить больцы будет невозможно. В доме, построенном из газобетонных плит, стены нужно укреплять закладными из тяжелого бетона. Закладные маскируют декоративными накладками из дерева, панелями, имитирующими натуральный камень.
Способы крепления проступей — насаживают торцом на стержень, вмонтированный в стену, или укладывают на болты сверху. Наружные края проступи оставляют незакрепленными, тогда вся нагрузка передается перекрытию. Второй вариант — ступени связывают друг с другом стержнями, последовательно закрепляя их в трех точках. Таким образом, нагрузка передается от болта к болту.
Типы лестниц:
- опора на стену;
- на тетиву (с одной стороны), свободный край — на болты;
- на стержни и промежуточные опоры;
- больцевое крепление с двух сторон;
- с одной стороны — на больцы, свободный край подвешивается к перилам (консольная лестница).
Есть разные варианты исполнения — заделка проступи прямо в стену (для бетонных маршей), на кронштейны, подвешивание к потолку на крюках и тяжах, на стальном тросе, толщиной 8-10 мм.
Для усиления бескаркасной конструкции проступи связывают болтами между собой или попарно по свободному краю. На каждую ступень приходится 2 стержня по 40-60 см, диаметром 3-4 см.
Ограничения для строительства бескаркасных лестниц:
- высота — не больше 3 м;
- ширина — до 1 метра;
- толщина проступи — не меньше 60 мм (для деревянных элементов).
При проектировании маршей нужно соблюдать строительные нормы — допустимый уклон 30-45º, высота шага — 15-20 см, стандартная ширина проступи — 23 см.
Основные ошибки монтажа маршей на больцах:
- выбранный метод крепления не подходит для материала перекрытий;
- неверный расчет размеров крепежа, в результате чего конструкция не выдерживает нагрузки;
- для крепления, вместо металлических фиксаторов использованы пластиковые или деревянные, которые расшатываются, деформируются под весом идущего по ступеням человека;
- монтаж кронштейна, диаметр которого слишком мал (меньше 3 мм) — элементы будут прокручиваться вокруг него;
- отсутствие прокладок между крепежом и проступями — лестница получится шумной;
- установка тяжелых ограждений — не используйте литой или кованый металл.
Для изготовления деревянных ступеней лучше брать не обрезную доску, а клееные плиты из твердых пород. Материал сохраняет геометрическую стабильность, обладает повышенной прочностью, не требует дополнительной обработки и отделки.
Оригинально выглядит многослойное, ударопрочное стекло (толщина 36-38 мм). Чтобы прозрачная лестница не скользила, поверхность делают рифленой или покрывают противоскользящим материалом.
Пошаговая установка своими руками
Комплектующие
Для сборки такого вида лестницы потребуются следующие комплектующие.
- Больцы. Производители выпускают довольно широкую номенклатуру этих изделий. Предпочтение следует отдавать тем, которые не только закрепляют ступени, но и позволяют настроить ее высоту. Одна из многочисленных разновидностей показана на рисунке 1.
- Стойки перил (балясины), изготовленные из древесины и нержавеющего металла.
- Поручни.
- Ступени. Они могут быть выполнены из различных материалов – дерево, металл, камень, стекло.
Ступени, выполненные из твердых пород дерева, должны иметь как минимум 60 мм толщины. Применение мягких пород нецелесообразно вследствие того, что с течением времени они деформируются. Для стеклянных ступеней применяют закаленный материал или акриловое стекло.
Необходимые инструменты
Для сборки лестницы нет необходимости в использовании какого-либо специального инструмента. Для сборки больцев необходимо лишь несколько гаечных ключей. Для работы со стеной потребуется перфоратор, который необходим для подготовки отверстий для крепежа.
Расчеты
Расчет длины марша
Традиционный лестничный марш может включать от трех до шестнадцати ступенек. Если их будет менее трех, то, скорее всего, получится просто высокий порог. Если ступеней будет больше шестнадцати, то подъем по этому маршу будет значимой кардионагрузкой.
Размер марша и количество ступеней определяется методом его опирания на площадку, предназначенную для него. Ширина лестничного марша обеспечивает пропускную способность изделия и напрямую зависит от требований пожарной безопасности. В требованиях СНиП указано, что для зданий в один этаж минимальный размер должен составлять 800 мм. Ширина не должна изменяться на всей длине марша.
При устройстве многомаршевых лестниц возникает необходимость в обустройстве промежуточной площадки. Ее минимальная ширина не должна быть менее 1200 мм, а длина 1300 – 1400 мм.
Производители выпускают ступени с шириной 250, 300, 400 мм. При самостоятельном изготовлении лестниц имеет смысл придерживаться этих размеров.
Расчет ступеней
В соответствии с требованиями СНиП, минимальная ширина проступи не должна быть менее 200 мм. Если под размещение лестничного марша выделено довольно места, то допустимо изготовление проступи шириной порядка 300 мм.
Высота подступенка должна иметь высоту в 150 мм. Такие размеры принято считать оптимальными.
При большем размере проступи, человек может сбиться с шага, а если меньше, то ходить по такой конструкции будет неудобно и опасно.
Порядок монтажа
В качестве примера рассмотрим случай, когда необходимо построить лестницу, ступени которой буду закреплены одним концом к перилам. Другой конец будет установлен или на тетиву, или непосредственно к стене. Эта работа проводится в несколько этапов.
1. Необходимо спроектировать размер и форму тетивы. Для этого необходимо на бумаге нарисовать ее будущий контур. При этом необходимо учесть угол наклона лестничного марша. Он может лежать в заранее определенных пределах.
Определение формы тетивы: отрезки между точками 1-5, в рамках которых угол наклона не меняется.
Угол можно выбрать из справочных таблиц. На рисунке 4 указаны оптимальные углы наклона в зависимости от назначения лестницы. В этой же диаграмме указаны и оптимальные размеры ступеней. На основании полученных данных можно отрисовать эскиз тетивы.
Рисунок 4. Рекомендуемые углы наклона.
2. После изготовления тетивы необходимо установить ее на место. Ее можно прикрепить к стене с помощью дюбелей.
3. Монтаж балясин. Это несущий элемент конструкции, принимающие на себя практически половину массы самой лестницы и людей на ней. Если их устанавливать в перекрытие из бетона, то необходимо использовать или закладные детали или анкера. Установка допустима еще на стадии изготовления перекрытия.
4. Установка поручня. Необходимо установить на балясины. Он будет выступать в качестве опоры для больцев.
5. Сборка лестничного марша. Сборку начинают с нижней ступени. Для повышения жесткости конструкции, ее устанавливают не только на больцы, но и на стойку. После этого устанавливают вторую ступень. На рисунках 5-6 показана схема крепления больц и ступеней.
Рисунок 5.
Рисунок 6.
Применяемые больцы могут иметь разную конструкцию, но принцип их установки один и тот же. Фиксация больцев, обеспечивающих жесткость всей конструкции, выполняется при помощи контргайки.
Маршевая лестница на второй этаж
Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного
Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук
Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств
Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.
Виды лестниц
Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.
Забежные ступени еще можно описать как поворотные
Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа
В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов
Маршевая лестница на тетивах
Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.
Это лестница на косоурах — один из фрагментов сборки
Монтаж маршевой лестницы с пошаговыми фото
Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.
Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.
Установка верхних косоуров
Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.
Крепим нижние косоуры — один к столбу, второй к отделочной доске
Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.
Косоуры установлены
Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.
Монтаж ступеней
Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.
Отверстия под установку балясинСами балясины и перилаВид сверху
Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая
Разновидности лестниц на больцах и косоурах
Такое сооружение была разработано не так давно, в 60-х годах 20-го века. Bolzen (больц) в переводе с немецкого – стержень, винт, штырь, болт. Такие разновидности быстро получили широкое распространение.
Классическая конструкция имеет основное отличие от традиционных – в ней отсутствует отдельная несущая часть. Ступени являются самонесущими элементами. Именно этот момент является важным при проектировании всего дома.
Классический вариант
Фиксация ступеней может быть выполнена в нескольких вариантах:
Стержень крепится одной стороной внутри ступени, а другой – внутри несущей стены.
Элементы
Такие сооружения имеют несколько основных видов:
Односторонняя опора – крепление к стене производится при помощи металлических деталей различного вида. Такие сооружения отличаются красотой и оригинальностью, но к их установке необходимо подходить очень тщательно.
Многим этот вид кажется очень ненадежным. Поэтому устанавливают вариант с односторонним креплением при помощи, как правило, очень креативные люди. Однако, при правильном монтаже эти конструкции являются весьма безопасны.
Внешний вид
Двустороннее крепление – если дополнительно закрепить другую сторону ступеней при помощи металлических струн или стяжек, то строение приобретает большую надежность и устойчивость. Как правило, в такой роли выступает система ограждения. Балясины скрепляют элементы, связывая их с поручнем.
Фиксация
Но гораздо чаще встречаются комбинированные варианты опор: к больцевому креплению добавляется косоур или тетива.
Сооружение применяется:
- в прямых одномаршевых системах;
- в многомаршевых поворотных;
- в винтовых видах.
Есть несколько вариантов размещения косоура:
В маршевых видах, при расположении строения около стены, часто косоур фиксируется на ней, либо выступает самостоятельной опорой. Вторая сторона ступеней крепится при помощи больцев. Такие конструкции также применяются в случае, если стена не может выполнять несущую функцию.
Крепление элементов
Возможны и другие комбинации.
Очень надежные типы
Чаще всего подобные сооружения выполняются открытыми, без подступенков. Это подчеркивает их ажурность и легкость. Но встречаются и варианты закрытых.
Этапы строительства для консольных лестниц
Строительство лестницы-консоли — сложный процесс, именно поэтому основу для нее необходимо заложить еще на этапе строительства дома
Это важно по следующим причинам:
Для надежности и безопасности консольной лестницы для ее строительства используются твердые материалы, например, нередко их изготавливают из бетона. Необходимо учитывать, из какого материала изготовлены сами стены. Например, для кирпичного строения кронштейны заводят на глубину не менее 200 мм, каждый из которых должен придавливаться минимум 10 рядами кирпича, это с учетом марша, шириной 80 см. Если для строительства использовался пустотелый кирпич, то глубина заделки кронштейнов увеличивается вдвое — до 400 мм
А если стена построена из рыхлого и пористого материала — газобетона, важно дополнительно укрепить место заделки закладными. Не забываем следовать этапам строительства
Не забываем следовать этапам строительства
Конечно, возведение такой конструкции не исключается и в уже готовых зданиях, но для этого используются другие типы крепления — анкера
Также важно учесть характеристику стен: лестницу-консоль можно строить в домах из кирпича и бетона
Достоинства и недостатки
Рассмотрим несомненные достоинства и относительные недостатки.
Основные плюсы
Достоинства:
- Воздушность конструкции. Все изделие получается визуально легким, не препятствующим проникновению света.
- Большая часть таких изделий получается эксклюзивными вариантами. Можно выполнить конструкцию, идеально подходящую к вашему интерьеру.
- Легкость ремонта или замены отдельных элементов. При проведении ремонта в доме такую конструкцию достаточно просто разобрать полностью или частично, а потом собрать обратно.
- Многие готовые сооружения достаточно легко установить в уже отделанном доме. Инструкция по сборке от производителя изделия значительно облегчит эту задачу. Под эту разновидность не требуется подготовка специального основания, так как большая часть нагрузки – распределенная.
Недостатки
Отдельными недостатками можно назвать:
- Небольшое разнообразие моделей – такая система опор накладывает некоторые ограничения на модельное разнообразие.
- Достаточно высокая цена на них – проектирование и изготовление требует очень тщательного подхода и точности выполнения всех элементов.
Сложная система креплений
Сложность монтажа – при том, она устанавливается гораздо быстрее, чем традиционные, они требуют четкого подхода к делу. Любые отклонения в расчетах при проектировании, либо ошибки при монтаже могут обернуться непригодностью.
Требуется кропотливость при монтаже
Данный вид требует периодического техобслуживания. Металлические стяжки необходимо проверять и подтягивать, если крепление ослабло.
Ограждающие элементы лестниц
Ограждающие элементы лестниц обеспечивают, безопасность передвижения. Перила состоят из поддерживающих поручень, вертикальных стоек (балясин). Ограждения устанавливаются на балконах и лестницах для обеспечения опоры при ходьбе и предотвращения перемещения людей за периметр конструкции. Поручни могут закрепляться как на балясинах, так и на стене сооружения вдоль лестничных пролетов.
Так как балясины выполняют опорную функцию, их изготавливают из прочных материалов, таких как металл, бетон, железобетон. Опорные элементы лестниц для декоративного ограждения могут быть выполнены из гипса, дерева или пластика. Промежутки между балясинами в качестве украшения могут заполняться декоративным стеклом, коваными элементами, различными решетками. Перила и поручни изготавливаются из дерева, нержавеющей стали, анодированного алюминия и других металлов. Система ограждения из балясин и перил образует балюстраду.
Часто конструкции лестниц оснащаются дополнительными декоративными элементами, например, точечными светильниками. Внешние кромки и углы ступенек защищают от механического повреждения металлическими, пластиковыми или резиновыми профилями. Для обеспечения более удобного и комфортного перемещения используют мягкие ковровые накладки и дорожки.
Преимущества лестниц на больцах
У этих лестниц не имеется внешней несущей конструкции, поэтому выглядят такие лестницы легко. Лестницы на косоурах выглядят слишком громоздко, у больцевых лестниц косоур – это дополнительный элемент, поэтому он выглядит изящно. Так же в больцевых лестницах нет площадей для крепления ступеней. У таких лестниц легко расположить забежные ступени, в традиционных лестницах на косоурах это сделать трудно. Лестница становится намного удобней, если при поворотах правильно сделаны забежные ступеньки. Больцевые лестницы сами по себе являются частью декорации, в отличие от традиционных лестниц, которые заграждают интерьер. Деревянные лестницы скрипят, а лестницы на больцах нет, так как у них нет деревянных соединений. За больцевыми лестница легко ухаживать, уборка не доставляет проблем, так же есть возможность производить ремонтные работы. Например, если сломалась ступенька, её можно заменить, не ломая всей лестницы, а только одну ступеньку. Так же можно заменить любую из деталей, и время на это уходит всего два или три часа. Имеется большое свободное пространство, которое можно хорошо использовать. Больцевые лестницы отличаются особой прочностью, которая получается благодаря их конструкции. Ступени сделаны из дуба, а соединительные детали (конусные больца) из нержавейки, их можно регулировать по высоте. Ограждения для лестницы, также выполнены из нержавейки. Они популярны в наше время.Что делать при отсутствии стены, с возможностью подвесить на неё больцевую лестницуКак вариант можно установить металлическую больцевую лестницу на подвесках. У такой лестницы так же отсутствуют тетива и косоур. Подвесная лестница установлена на конструктивных деталях лестницы, так называемых струнах. Если нет стены, которая смогла удерживать больцевую лестницу, то подвесная лестница будет отличной альтернативой, которая поможет решить эту сложную задачу.
Материалы для изготовления лестниц
Каждый строительный материал имеет свои преимущества и недостатки. Поэтому при выборе материала для изготовления лестницы необходимо руководствоваться условиями ее эксплуатации и функциональным назначением.
Пример HTML-страницы
При сборке конструкции лестницы, расположенной снаружи здания используют прочные, устойчивые к перепадам температур, воздействию влаги и прямых солнечных лучей элементы лестниц, такие как бетон, кирпич, натуральный камень и металл. Кирпичные и бетонные конструкции дополнительно отделывают различными декоративными элементами. Для этих целей в основном используют гранит или мрамор, а также облицовочную плитку. Ступени наружных лестниц не должны быть скользкими, чаще их делают с рифленой поверхностью или оснащают специальными противоскользящими накладками.
Деревянная лестница
Деревянные самонесущие лестницы представляют собой конструкцию из опор, тетевы или косоуров, а также ограждений, собранных с применением соединения «шип-гнездо». Деревянную лестницу не рекомендуется устанавливать в сырых неотапливаемых помещениях. Даже после обработки защитными средствами срок ее эксплуатации будет недолгим.
Стоит отметить, что покрывать древесину защитным составом можно как по частям, так и в собранном виде. В первом случае, обработка более желательна, так как будут обработаны труднодоступные места будущей конструкции.
Металлическая лестница
Если в помещении повышенная влажность, целесообразно устанавливать более практичную конструкцию, например, из металла. Такие лестницы изготавливаются с открытым каркасом либо его металлическая основа обшивается различными отделочными элементами из дерева, ламината или панелей МДФ. Для металлических лестниц предпочтительно применять металл с антикоррозийным покрытием, нанесенной с помощью катодной защиты. Как правило это цинкосодержащие материалы. Они являются наиболее долговечными и устойчивыми к воздействию окружающей среды. Однако стоит учесть некоторые недостатки обработанного металла. Так, несмотря на красивый внешний вид, хромированная сталь через некоторое время может начать ржаветь.
Окрашенная сталь нуждается в бережном уходе, а при многократном нанесении краски приобретает неопрятный вид. Чтобы сохранить хороший вид латуни, тускнеющей под воздействием условий внешней среды, потребуется приложить немало усилий. Кроме стали широко используют чугун, легкие алюминиевые сплавы, медь и др.
Лестницы из пластика
В последнее время все более востребованными становится лестницы, построенные из прозрачного пластика и различных разновидностей стекла. Художественно обработанные стеклянные детали лестниц, а также специальное освещение позволяют создавать красивые неповторимые сооружения. Оригинально смотрятся конструкции, сочетающие в себе соединение различных материалов, например, металла со стеклом, деревом и камнем.
Сборные лестницы
По способу монтажа лестницы бывают монолитными и сборными. Сборные лестницы могут монтироваться из нескольких крупных элементов либо из набора мелких деталей (брусьев, элементов ограждения, частей ступенек). В этом случае лестничные пролеты и ограждение собираются отдельно , а затем устанавливаются в готовом виде на отведенное место. Если готовую лестницу монтируют у стены, тетиву тщательно измеряют, а затем отпиливают с обеих сторон так, чтобы ее края плотно прилегали к полу и поперечной балке проема.
Монолитные лестницы
Если у вас каменный дом и перекрытие первого этажа сделано из монолитного бетона, я бы рекомендовал вам делать монолитную лестницу. Во-первых, это самая прочная конструкция из всех существующих. Во-вторых, вы сможете отлить лестницу любой, даже самой замысловатой формы. В-третьих, монолитное основание лестницы можно отделать практически любым материалом, что также дает вам широкое поле для фантазии. В-четвертых, вас никогда не будут беспокоить скрипы рассохшейся древесины, ржавчина на металле или отслоившаяся краска на поверхностях элементов лестницы.
Если вы собрались строить лестницу самостоятельно, то основные элементы лестниц надо знать обязательно. В следующей статье я расскажу о рольставнях на окна.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Какие бывают лестницы на больцах
Установка больцев осуществляется для различных видов лестниц. Чаще всего такую сборную конструкцию используют для такого типа строений:
- Винтовая. Сооружение используется для небольших помещений. В качестве несущей опоры в таких лестницах используют штангу. Края горизонтальных поверхностей ступеней скрепляются вертикальными больцами или фиксируются к стене. Винтовая больцевая лестница имеет достаточно крутой спуск, поэтому установка в домах, где есть маленькие дети и пожилые люди ее не желательна.
- П-образная. Такая конструкция требует достаточно много места для установки. С помощь П-образной лестницы можно обеспечить плавный подъем и спуск.
- Маршевая. Самое простое прямое сооружение. Больцы в таких лестницах могут закрепляться к стене или фиксироваться тетивой.
- Модульная. Такой вариант лестницы с больцами является наиболее распространенным. Сборка модульной конструкции проводится с учетом параметров помещения. Для установки лестницы используются несущие модули и больцы, позволяющие распределить нагрузку по всей ширине ступени.
Винтовая лестница на больцах
Вид устанавливаемой больцевой лестницы зависит от особенностей помещения и индивидуальных предпочтений.
Что собой представляют больцы
Необходимо обозначить, что в конструкции лестниц на больцах используют две разновидности крепежей: горизонтальные и вертикальные. Первый являются крепежом, который устанавливается в стену. Вторые – крепежные изделия, устанавливаемые между ступенями лестничной конструкции. И к тем, и к другим высокие требования по прочности.
Больцы разной формы и размеров, устанавливаемые между ступенями
Горизонтальные больцы имеют разные размерные параметры и способы крепежа. Все зависит от конструкции самой лестницы. Если в ней не используются вертикальные болты, то горизонтальные элементы устанавливаются в виде шпилек, которые резьбой загоняются в отверстие стен, где закрепляются резьбовым соединением с заполнением скрепляющим раствором. То есть, просверленное отверстие заполняется, например, цементным раствором, куда затем вкручивается шпилька. Последняя должна быть достаточной длины и сечения, чтобы выдерживать большие нагрузки от веса перемещающихся по лестнице людей.
Если в конструкции лестниц на больцах применяются вертикальные опорные элементы, то крепежи горизонтального типа могут быть обычные штыри круглого сечения, которые вставляются в отверстия в стене небольшой глубины. Для плотного вхождения больца в стену используют дополнительные резиновые втулки. То есть, сначала в отверстие вставляют втулка, а потом в нее больц.
Горизонтальный больц с резиновой втулкой на конце
Ступени с больцами продаются, как единый элемент. Необходимо только просверлить в стене отверстие, вставить туда резиновую втулку, после чего в последний вставляется больц вместе со ступенью. На этой стадии нужно обязательно ступень выставить точно по горизонтали.
Добавим, что горизонтальные больцы делятся на две конструктивные модели: внутренние и внешние. Первые вставляются в ступень с торца. На фото выше эта модель как раз и показана. Внешние – это торчащие из стены штыри, на которые ступени накладываются сверху и крепятся другими крепежными изделиями. Деревянные ступени крепятся к ним саморезами, каменные болтами, металлические сваркой. При этом верхняя поверхность больца обычно имеет плоской срез для удобного и плотного наложения проступи на крепеж. На фото ниже один из таких вариантов показан.
Крепление ступени к горизонтальному больцу
Обратите внимание, что на фотографии горизонтальный элемент крепится к вертикальному. Это делается на случай увеличения прочности лестницы на больцах. Обычно в этом месте вертикальный больц не устанавливается
Обычно в этом месте вертикальный больц не устанавливается.
Их монтируют с внешней стороны ступенек, где последние опираются на болты, которые в лестничной конструкции выполняют функции именно опорного элемента для ступенчатой консоли. Обозначим, что вертикальные крепежные изделия дают возможность регулировать высоту установки ступени, плюс возможность беспрепятственно разобрать лестницу на больцах без ущерба всей конструкции. Сами крепления обычно устанавливаются, как сквозной элемент, но не всегда.
Материалы и комплектация
Предпочтительно бойца делают из нержавейки. Тут возникает вопрос, так как использование этого материала означает отказ от выбора предпочитаемого цвета.
Можно использовать материал с порошковой окраской. Особой потери прочности не произойдёт, но будет присутствовать такой недостаток, как шершавость.
И, как показывает практика, порошковые материалы всё же имеют меньший срок эксплуатации, чем больцы из нержавейки.
То же самое можно отметить и про хромированные изделия.
Сама технология производства больц не предполагает их изготовление из другого, отличающегося или более дешёвого материала.
Больцы делаются:
- конусной
- или цилиндрической формы.
Псевдо-больцы
Также можно считать их разновидностью так называемые псевдо-больца. Это просто-напросто вырезанный по размеру кусок металлической трубы, его вставляют в зазор между ступенями.
Часто их используют как дополнительную деталь на косоуре, предотвращая крутящий момент, возникающий временами на краю ступеней.
Но, по большёму счёту, это просто подражание больцевой лестнице, и, кстати, не самое удачное.
Оригинальная больцевая система позволяет отрегулировать расстояние между ступенями.
Конусные больцы
Причём наиболее редкие больцы, конусные, дают возможность регулирования в обе стороны.
Благодаря такой конструкции, становится более простым правильная установка ступеней, кроме того конусные больцы не требуют полной разборки лестницы при конструктивном изменении высоты между этажами.

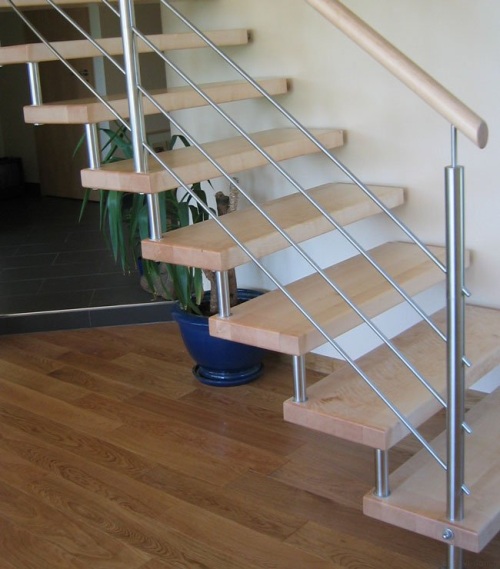

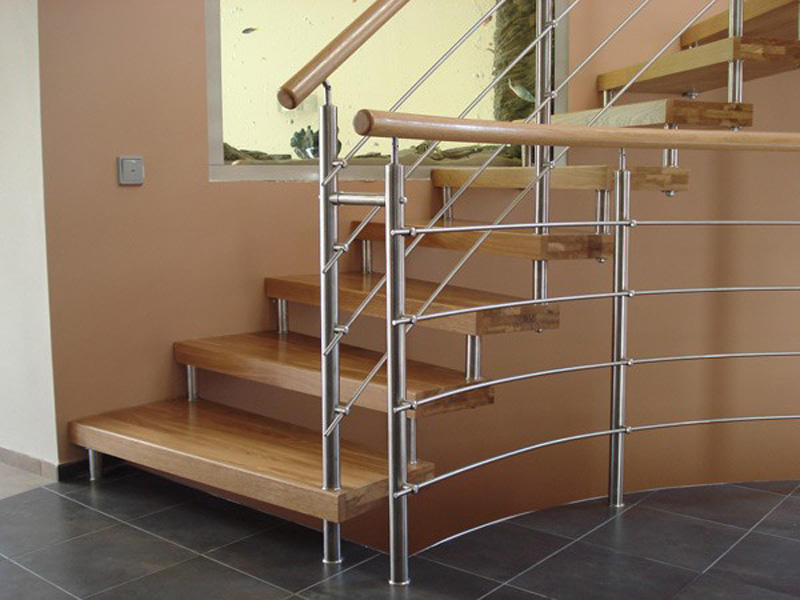

Конусные больцы выпускаются, в основном, с полированной или сатинированной поверхностью и знамениты своей высокой прочностью.
Расчёт тетивы
Для расчёта используют формулу, которая зависит от длины шага. Существуют несколько правил для грамотного расчёта:
- Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
- Наиболее комфортным уклоном лестницы считается 30-40 градусов.
- Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
- Оптимальный параметр высоты ступени — 15-20 сантиметров.
Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий лестничный марш. При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.
Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.
При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.
Ступени могут располагаться относительно тетивы следующими способами:
- Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
- С опорной линией. В этом случае врезки делают закрытыми.
- С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.
После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.
