Прочные металлические лестницы: 3 вида конструкции

Тетива или косоур

Главная несущая часть конструкции, тетива или косоур, является основным звеном и требует тщательного расчета. Основа безопасности при эксплуатации лестничного марша в частом доме заложена в правильном выборе размера сечения.

Лестница на тетивах – самый распространенный вариант монтажа. Такая конструкция может быть спроектирована без подступенков, что сделает ее более легкой и дешевой. Тетиву, в основном, делают из дерева или из металла. Наиболее приемлемый вариант – дерево. Плюсом может стать простота обработки и монтажа. Недостатком служит специфика крепления к полу и в перекрытии. Необходимо учесть, что дерево со временем даст усадку, а лестница с тетивой из металла сама может служить опорой перекрытию. Тетива из дерева имеет стандартные габариты. Она должна быть длиной от 2 до 5.5 метров, шириной – 0.3 метра, толщиной – 0.5 метра.

[ot-gallery url=”//lestnitsygid.ru/gallery/lestnicy-na-tetivax”]

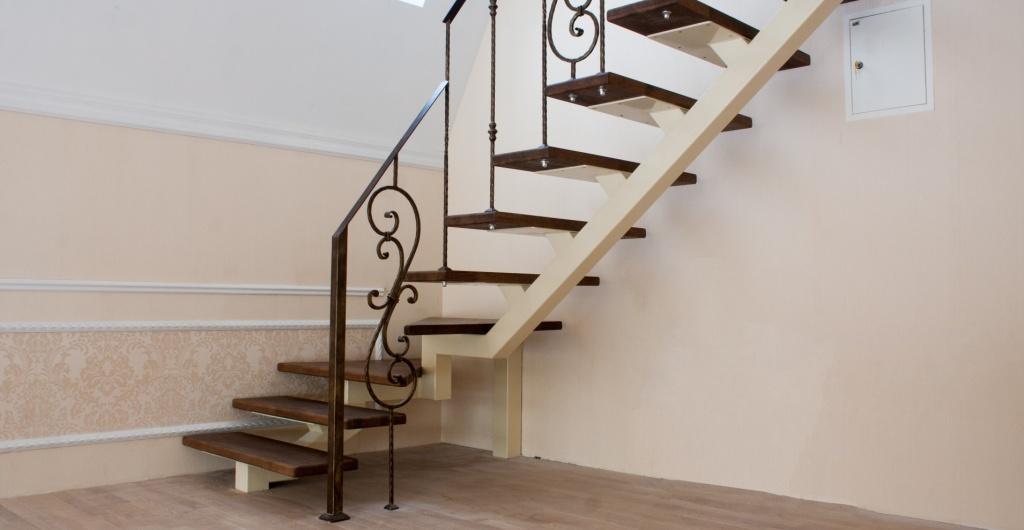

Лестничный марш на косоурах смотрится гораздо симпатичнее, но является более трудоемким в производстве. Для проектирования конструкции на косоурах нам понадобятся исходные данные: глубина проступи, высота подступенка, длина и высота лестницы. Размеры планируемой высоты и длины лестницы мы можем получить на планируемом месте монтажа. Допустим, что ее высота будет 2.5 метра, а длина составит 4 метра. Имеем глубину ступенек от 0.25 до 0.4 метра. Мы берем среднюю величину 0.28 метра. Поделив высоту лестницы на глубину ступени, получим число ступенек:

4 метра : 0.28 метра = 14 ступенек.

Далее рассчитываем высоту подступенка. Для этого делим высоту лестницы на количество ступенек:

2.5 метра : 14 = 0.18 метра

Высота подступенка 0.18 метра соответствует установленным стандартам.

Длина косоура прямой конструкции рассчитывается по формуле:

H2 + L2 = K2

K = √(H 2 + L2 ), где

H – высота, L – длина лестничного пролета, K – длина косоура

В нашем расчете длина косоура будет К = √ (2.5 2 + 42 ) = 4.7 метра

Забежные ступени для металлических лестниц дома

Что же называют забежными ступеньками? Самое простое и ясное описание – это поворотные ступени на лестнице. По своему внешнему виду они напоминают треугольник. Их применение на лестнице помогают значительно сэкономить пространство, и сгладить угол. Такой вид конструкций основной в винтовых лестницах и поворотных маршах. Забежные ступени можно сделать на лестнице из любого материала.

Самый доступный способ изготовления – это каркасная конструкция. Сделать ее можно из уголка или П-образного профиля. По нужным размерам все части свариваются, и каркас готов. Такие рамки называют сварными.

Забежные ступени на металлической конструкции выглядят очень элегантно

Второй вариант, который также можно освоить своими силами, с применением тетивы и кобылок. Тетива – это труба или швеллеры. Крепятся ступени с помощью кобылок, которые поднимают проступь над опорой. Чтобы конструкция имела большую прочность и устойчивость, к креплениям привариваются или крепятся болтами металлические пластинки. Впоследствии на них можно крепить обшивку.

Забежные ступени смотрятся элегантно и разгружают тяжелый вид лестничного марша, но есть в них и ряд неудобств:

  • Есть риск оступиться при спуске, особенно, если на лестнице не один человек;
  • Сложная проектировка и расчеты;
  • Высокие требования к точности сохранения размеров при установке.

Монтажные и фасадные работы

Монтажные работы начинаются с установки несущих стоек. На них с помощью сварных или болтовых соединений крепятся Г-образные узлы, на которых, в свою очередь, фиксируются сварные рамы, изготовленные из металлического уголка. Завершают конструкцию ступени, выполненные из листового металла, а также ограждения и перила, приваренные к верхним концам несущих стоек.

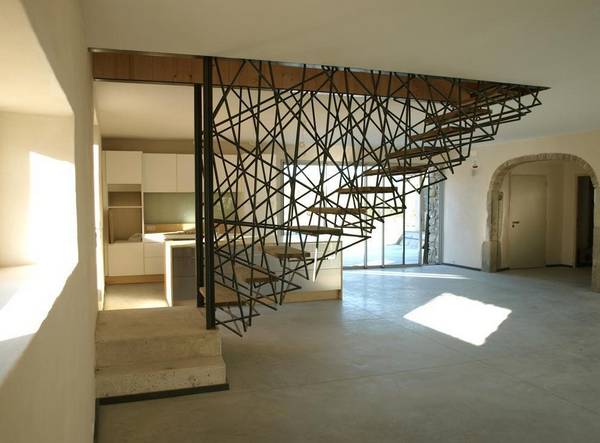

Современная лестница из металла, оформленная в соответствии с предпочтениями хозяев дома, вполне может стать доминирующей деталью общего дизайна. Гармоничное сочетание резных деревянных элементов с фигурными коваными деталями, использование всевозможных лакокрасочных составов и фактурных обработок металла, а также применение натурального камня при оформлении фасада лестницы придадут интерьеру респектабельность и особое изящество.

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.


Проектирование лестницы в программе ArchiCAD

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

Чуть проще в использовании SolidWorks. Программа разработана для создания конструкций промышленных объектов. Она позволяет спроектировать 3D модель любого уровня сложности, выдает конструкторскую документацию. Софт снабжен анимацией, проецирует возможности движения, падения, имеет разные степени прорисовки. В SolidWorks легко проверить стыковку деталей лестницы. Если заниматься строительством лестниц профессионально, стоит освоить работу с подобными инструментами. Но ради однократной постройки неделями изучать сложные инженерные инструменты вряд ли целесообразно.


Проектирование лестницы в программе SolidWorks

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Как и из чего сделать ступени для металлической лестницы дома

Металл – это универсальный материал для любых стилистических решений. Он отлично сочетается со всеми отделочными материалами. Ступеньки можно обшить или сразу изготовить из другого сырья.

Самые популярные сочетания для металлических конструкций:

  • Из металла, обшитые деревом или полностью изготовленные из древесины;
  • Из прочного стекла;
  • Бетон;
  • Керамогранит.

Чтобы конструкция смотрелась, как единое целое, балясины и перила подбирают из того же материала или с его элементами.

Для металлической лестницы ступени можно изготовить из прочного стекла, металла, бетона или керамогранита

Для лестниц, которые ведут на второй этаж, самым распространенным вариантом остаются обшитые деревом ступеньки. Для офисных зданий привычны полностью металлические конструкции или в сочетании со стеклом. Бетон и гранит используют для парадных или уличных маршей. Винтовые лестницы с резными ступеньками и перилами конструируют в небольших помещениях или для стилистического наполнения. Но, любой вариант, это личные предпочтения каждого хозяина дома. Строгих ограничений нет, а главным правилом в любом варианте остается безопасность и комфорт.

Также обезопасить подъем можно ступеньками с решетчатой поверхностью. Правда, такой вариант не очень органично будет смотреться в интерьере дома, и больше всего подходит для уличных маршей или лестниц в технических помещениях.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями. Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла

Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

  • Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
  • Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
  • Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Материал для лестниц

Двутавровая балка

Используется, наряду со швеллером, в качестве наклонной балки для устройства массивных металлических лестниц. Изготавливается методом горячей прокатки из высококачественной стали, отличается высокой устойчивостью к статическим и динамическим нагрузкам. Однотавровая балка, в силу меньшей прочности, применяется для обустройства облегченных конструкций.

Лестница на двутавре

Косоур

Несущий элемент конструкции, напоминающий по форме гребенку, на который опираются ступени. Изготавливается сварным методом по длине маршевого пролета. В случае использования одного косоура ступени располагаются строго по центру лестницы, двух – по боковым сторонам (служат одновременно ограничителями). Три косоура применяются с целью недопущения прогиба широких и массивных ступеней.

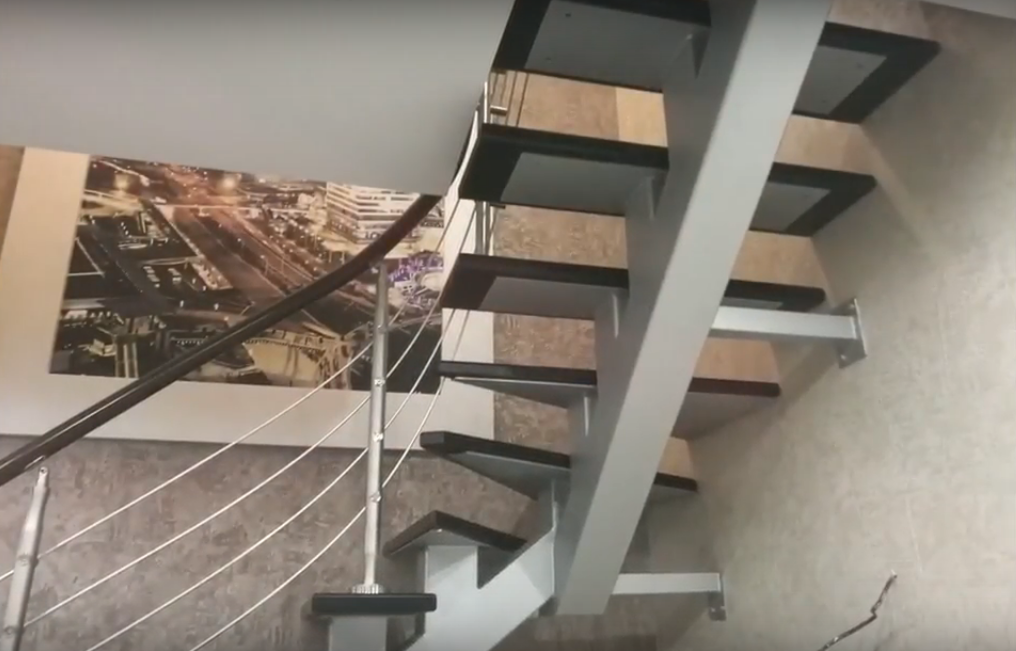

Лестница на монокосоуре

Больцы

Своеобразный тип основания, представляющий собой стержневые, анкерного типа, элементы. Больцы закрепляются в стене только с одной, внутренней, стороны. Внешняя часть ступеней при этом остается открытой, что обеспечивает визуальную легкость монтируемой без тяжелого каркаса конструкции.

Тетива

Представляет собой несущую опору из металла со скрытым типом крепления ступеней. В отличие от косоура, имеет ровную боковую поверхность, при этом фиксация поперечин производится во внутренние прорезные пазы либо на приваренные планки.

Лестница на тетиве

Деревянные ступени для лестниц из металла и их виды

Отделку ступеней деревом можно сделать своими руками. Процесс этот трудоемкий, но дело того стоит. Для начала, нужно выбрать материал для работы.

Здесь есть, из чего выбрать:

  • Дерево дуба;
  • Лиственница;
  • Клён;
  • Дерево ольхи;
  • Орех.

Можно использовать светлые породы древесины, а для придания глубокого цвета, использовать морилку или специальную пропитку. Перед началом работы, нужно подготовить рабочую поверхность. Лицевая отделка должна быть обработана антисептиком, а металлические ступени, которые со временем будут изнашиваться, следует тщательно зачистить.

Для металлических лестниц отлично подойдут деревянные ступени из дуба, лиственницы, клёна или ореха

Каждая ступенька обшивается доской от 3 до 5 см в сечении. На металлический каркас при помощи клея, саморезов или металлических шпилек крепятся деревянные доски. Для придания лоска и аккуратного вида ступеням, нужно выполнить облицовку подступенки.

Здесь доступны различные варианты:

  1. Каркас из металла. В металлическую рамку монтируется доска из дерева. Это, пожалуй, самый простой вариант.
  2. Винтовая установка. Подходит для крепления с основанием из листового железа.
  3. Каркас из дерева. Редкий вид креплений. Чаще всего применяют, чтобы выровнять поверхность.

Если облицовка осуществляется своими силами, то сначала следует произвести монтаж подступенки, а затем саму ступень. Общий вид конструкции будет более аккуратный и без видимых стыков.

Монтажные и фасадные работы

Монтажные работы начинаются с установки несущих стоек. На них с помощью сварных или болтовых соединений крепятся Г-образные узлы, на которых, в свою очередь, фиксируются сварные рамы, изготовленные из металлического уголка. Завершают конструкцию ступени, выполненные из листового металла, а также ограждения и перила, приваренные к верхним концам несущих стоек.

Современная лестница из металла, оформленная в соответствии с предпочтениями хозяев дома, вполне может стать доминирующей деталью общего дизайна. Гармоничное сочетание резных деревянных элементов с фигурными коваными деталями, использование всевозможных лакокрасочных составов и фактурных обработок металла, а также применение натурального камня при оформлении фасада лестницы придадут интерьеру респектабельность и особое изящество.

Описание конструкций металлических лестниц

Существует много разнообразных конструкций лестниц, которые могут быть внутренние, и красиво будут смотреться в интерьере, а также лестницы бывают наружные, стационарные, передвижные и т.д. Лестница из металла обладает высокой прочностью и длительным сроком службы.

Основные виды конструкции лестниц следующие:

Лестница на косоурах – простая лестница, основанием являются металлические балки, на которые крепятся ступени. Лестница на больцах – сооружение без каркаса, в качестве несущих элементов используется специальные болты стойки.
Лестница на тетивах – тоже часто встречающий тип лестницы, в качестве несущих элементов используется двутавр или профиль, между ними располагаются все детали лестницы.
Винтовые и спиральные лестницы – если лестница винтовая, несущей конструкцией является металлический вертикальный столб.
Есть еще одна разновидность лестницы – сборные лестницы, при их монтаже используются металлические узлы и комплектующие, которые легко собираются между собой, как конструктор.

Для упрочнения всей конструкции, можно установить опоры под лестничной площадкой, и тогда не возникнет вопроса, почему лестница трещит и скрипит.

Назначение лестниц

Помимо конструкционных особенностей, металлические лестницы могут выделяться в отдельные категории по прямому назначению.

Межэтажные

Используются, в первую очередь, в узко практических целях, соединяя находящиеся на разных этажах объекты зданий и сооружений. Относятся к категории стационарных конструкций, что напрямую связано с безопасностью перемещения. В части комфорта подъема и спуска полностью отвечают нормам СНиПа, обеспечивая оптимальные, с точки зрения биомеханики человека, условия.


Металлические межэтажные лестницы

Вспомогательные

Монтируются с целью связи служебных и нежилых помещений (подвалов, мансард, чердаков) с основными системами зданий. Учитывая нерегулярность использования, проектируются по особым техническим нормам. Большей частью это складные «многоколенные» конструкции с мелким («гусиным») шагом ступеней. Не требуют отдельного места: после использования их легко сложить и убрать в потолочный люк перекрытия.


Фото металлической лестницы для погреба

Эвакуационные

Обеспечивают безопасную эвакуацию людей в случае возникновения ЧС и пожаров. Размещаются согласно пожарным нормам, примыкая к торцевой части здания, где расположены эвакуационные выходы. Внутри сооружений отделяются коридором, выход на который предусматривается с каждой лестничной клетки. В чердачные помещения ведут специальные аварийные лестницы из огнестойкого металла, оборудованные люком с уплотненным контуром.


Металлические эвакуационные лестницы

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

    Схема с размерами металлической лестницы

  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

  • Мерить высоту обязательно под требуемым наклоном;
  • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Лестницы из металла: преимущества и общее описание

Лестницы, изготовленные из металла, в последнее время стали достаточно популярны.

Это объясняется достаточно просто:

  1. Эксплуатация в течение длительного времени, малый вес, по сравнению с такими же лестницами, изготовленными из железобетона. Из металла можно создать крутую лестницу практически любой формы и размеров.
  2. Простую металлическую лестницу, при наличии соответствующих навыков и наличия инструментов, можно изготовить самостоятельно, хоть 1х3м, хоть 2х5м.

Металлические лестницы ничем не отличаются по конструкции и функционалу от своих деревянных или железобетонных. Но, перед тем, как что-либо делать, следует определить, какой тип лестницы построить, выбрать самую рациональную форму, подготовить проект и чертежи, закупить необходимые материалы. Материал, в зависимости от конструкции лестницы, используется различный: швеллера, трубы, уголки и т.д.
