Направляющая для гипсокартона: конфигурация, размеры и 3 этапа установки

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Разновидности металлопрофиля

Наименование материала имеет большое значение, он классифицируется по функциональности, размерам, изготовленному материалу. Величиной профиль берётся в зависимости от свойств возводимой конструкции.

• Основной профиль принадлежит маркировки ПС (стоечный профиль), ПП (потолочный профиль). Они используются там, где существует большая нагрузка, на них происходит крепление листов гипсокартона;

  Потолочный профиль предназеачен для создания подвесных потолков

• Направляющий профиль маркируется ПН и служит горизонтальной планкой, предназначенной для вертикальных стоек. Этот профиль и будет основой каркаса для гипсокаронной конструкции;

  Направляющий профиль является основой металлического каркас под гипсокартон

• Стоечный профиль (ПС, CW) применяется, когда происходит монтаж вертикальных стоек каркаса для стен и перегородок, а также в роли перемычек к стойкам для усиления жёсткости каркаса. Этот вид очень востребован;
• Направляющий профиль (ПН, UW) пригоден при сооружении капитальных конструкций (пола, смежных стен, потолков, перегородок), края стоек вставляются именно в него;

  В направляющий профиль вставляются иные виды профилей для создания металлического каркаса

• Потолочный профиль (ПП, CD) и потолочный направляющий (ПНП, UD) монтируются как обрешётка для потолка. Подойдут данные элементы при выравнивании сильно неровных стен;

  Потолочный направляющий профиль применимый для выравнивания потолочного перекрытия, а также создания фигурных потолков

• Потолочный и стоечный профили применяются только по назначению;
• Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

Угловой профиль (ПУ) содержит оцинкованную перфорацию, используется для усиления наружных углов стен, окон, дверей.

Угловой перфорированный профиль для прочности углов гипсокартонной конструкции

Как крепить гипсокартон к стене

Гипсокартон является прекрасной основой для выполнения последующих отделочных работ. Данный материал позволяет не только выровнять поверхность стен, но и придать помещению нужную геометрию. Воплотить дизайнерские замыслы или обшить поверхность со сложной конфигурацией – все это можно сделать с помощью гипсокартона. Вы можете смело крепить ГКЛ к потолку, стене, к профилю.

Задаваясь вопросом: как крепить гипсокартон к стене, следует выбрать один из двух способов крепления. Один из них предполагает формирование каркасных конструкций для последующего монтажа гипсокартона на них. Второй способ позволяет решить эту задачу путем крепления листов материала непосредственно на стену с помощью клеевых составов.

Что такое дюбель-клин металлический

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Видео:

Особенности применения клин анкера

Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.

Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

1. Анкер-клин вбивается в основание, не имеющее пустот. Таким образом появляется прочность крепления.
2. При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
3. Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
4. Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
5. Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Наименование	6/40	6/60
Диаметр анкер клина, мм.	6	6
Длина анкер клина, мм.	40	60
Maxтолщина фиксируемого материала, мм.	5	8
Диаметр сверла для отверстия, мм.	6	6
Minглубина отверстия для анкера, мм.	45	65
Вырывающая сила minКН из бетона В25	3.60	5
Вес 1000 шт, кг.	10.70	16.05

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.

Процедура фиксации элементов металлопрофиля на стены

Для проведения монтажа металлических профилей к поверхности понадобятся инструменты, а также следует провести некоторые подготовительные работы, которые сделают работу быстрее, легче. при соблюдении всех рекомендаций, профили будут прикреплены прочно, что создаст жесткость и долгий срок эксплуатации всей конструкции из ГКЛ.

Осуществить монтаж профиля поможет набор инструментов:

• отвесы, леска, линейка;
• молоток, гвозди, мел;
• перфоратор, дрель, элементы крепежа, ножницы по металлу, пассатижи;
• части профиля.

Необходимые инструменты и материалы при монтаж профилей

Без набора инструментов как электрических так и механических монтаж профилей будет невозможным.

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

• Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
• Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
• Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
• Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
• Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Способы соединения металлических профилей. Крепление с помощью саморезов

Соединить или удлинить оцинкованные элементы для ГКЛ с помощью саморезов достаточно просто, к тому же здесь нет необходимости в специальных инструментах. Но недостатком такого способа является низкая степень прочности, что не годится для установки тяжелых предметов.

Крепиться на саморезы могут лишь элементы при монтаже конструкций из нестандартных или стоечных профилей, к которым трудно найти комплектующие.

Из материалов и инструментов для сборки каркаса понадобятся:

• Металлические профили для изготовления обрешетки
• Саморезы с острыми наконечниками
• Ножницы по металлу, можно фигурные
• Шуроповерт с набором насадок

В отличие от стандартных ножниц по металлу, у фигурных инструментов рабочая часть немного загнута и ручки находятся сверху, что делает рабочий процесс намного удобнее и безопаснее.

Как правильно прикрепить профиль без резки

Следует крепить направляющий элемент к стеновой поверхности и потолку, а уже после заводить в него основной. Длина должна быть подкорректирована заранее, чтобы при совмещении не возникало трудностей с подгонкой элементов.

Следующим этапом будет монтаж двух-трех саморезов через стенку профиля, они смогут надежно зафиксировать элемент в заданном направлении. При закручивании крепежа необходимо одной рукой удерживать соединение, чтобы не произошло сдвига профиля.

Чтобы соединить два элемента в углу, нужно подвести их под прямой угол и закрепить по диагонали через само соединение с помощью двух саморезов. Если нет доступа ко второй стороне, то можно ограничиться креплением на одной стороне. Соединение направляющих для гипсокартона выполняется аналогичным способом.

Увеличить запас прочности соединения на углах можно путем надреза бортиков профиля и выгибания его под прямым углом, без разреза основания.

Следует знать, что наращивать таким способом профиля по длине не эффективно, конструкция не получит требуемой жесткости.

Как соединить профиль с надрезанием

Технология крепления трудносоединяемых элементов:

1. Произведите замеры, но при этом необходимо учитывать, что длина фрагментов должна быть несколько больше. Ведь торцевые части будут зарезаться для крепления их к стойкам. Оптимальным вариантом будет нужная длина плюс 3-4 см с каждой стороны;
2. В случае предполагаемой нагрузки на конструкцию следует установить перемычки. Если нагрузки нет, то боковые стороны можно обрезать, оставив основание, которое будет заходить на профиль;
3. Угол надреза не должен превышать 45 градусов.

При необходимости более прочного соединения применяется комбинированный способ из крепления крабов и скручивания элементов между собой. Это отличный вариант для монтажа тяжелого стенового гипсокартона, отличающийся наивысшей степенью надежности.

Усиленный способ фиксирования перемычек

Если требуется высокая прочность перемычек в потолочных и стеновых конструкциях, то пользуются следующей технологией:

1. Нарежьте направляющий профиль на равные куски с длиной 10 см, их необходимо крепить с двух сторон перемычек. Нарезать их нужно в два раза больше, чем изготовлено ребер жесткости;
2. Готовые элементы приставьте к боковой стороне стоек на заданном уровне и прикрутите их двумя-тремя саморезами. Должны получиться дополнительные пазы для основной стойки, за счет которых конструкция получит нужную жесткость.

Теперь понятно, как правильно соединять профили для гипсокартона своими руками при помощи саморезов.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Рубанок обдирочный и кромочный для гипсокартона: как сделать своими руками

Правила крепление направляющих для монтажа каркаса стен

Схема правильного крепления направляющих для стен

До начала работы над каркасом следует предварительно разметить план каркаса на бумаге, а после следует обозначить уровень всех стен. Направляющая крепится при помощи дюбелей расстоянием в 60 см. Для того чтобы разрезать профиль, вам понадобится ножницы по металлу. Также для этих целей может подойти болгарка. Далее направляющий профиль накладывается на стену и обозначаются места его крепления, расстояние от стены к центру профиля не должно составлять более 50 см. Все остальные профиля крепятся шагом в 60 см от центра стены до центра профиля. Ширина последнего листа гипсокартона не должна превышать 20 см.

Следующий этап – это крепление подвесов. Учитывайте, что расстояние по вертикали между подвесами должно равняться 80 см. Чтоб этого достичь, вставьте профиль в направляющую по разметке, приложите подвес и разметку отверстий для крепежа. Сверлить отверстие следует, используя перфоратор. Теперь можно переходить к крепежу подвесов.

После того как все подвесы установлены, необходимо выставить и закрепить вертикальные профили. Для этого между направляющими с внешней стороны на уровне подвесов натяните нитку, что позволит вам избежать неровностей на гипсокартонной стене.

По одному выставляйте и крепите профили к подвесам, лучше всего это делать при помощи саморезов и просекателя. К направляющим крепить стоит так, чтобы центр профиля был идентичен сделанной ранее разметкой.

Основные элементы каркаса

Профиль CW-50

• Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
• Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
• Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) – используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Узнайте также о том, как клеить плитку на гипсокартон в ванной.

Как соединять профили между собой

В поперечной плоскости профиль для гипсокартона представляет собой русскую букву «П». У профилей направляющего типа стенки и основание ровные, а у стоечных и усиленных профилей стенки загнуты (это обеспечивает дополнительную прочность конструкции). Стоечные профили вставляются в направляющие аналогичного типоразмера и закрепляются. Крепление происходит одним из трех способов:

либо за счет повышенного трения (если поверхность профилей не гладкая и специально предназначена для соединения без использования дополнительного крепежа);

• либо при помощи просекателя ‒ инструмента, предназначенного специально для крепления профилей друг к другу;
• или саморезами по металлу (в зависимости от толщины профиля подойдут маркировки LN ‒ прокалывающие, и LB ‒ сверлящие). Если толщина профиля не превышает 1,2 мм, то подойдут саморезы LN. Для более толстого металла используются саморезы LB.

В отдельных случаях для соединения профилей могут потребоваться регулируемые и прямые подвесы, удлинители, угловые профили и крепления-крабы.

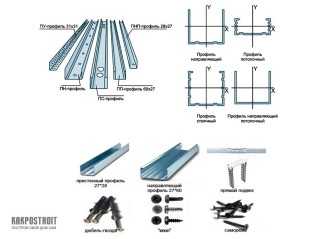

Из чего формируются гипсокартонные конструкции – набор необходимых комплектующих

Основным элементом любого каркаса гипсокартонных конструкций являются оцинкованные профили. Самые востребованные из них – потолочный направляющий (UD) и потолочный несущий (CD). Название «потолочный» не ограничивает применение этих элементов только на потолке. С их помощью создается большинство других креплений для гипсокартона: стеновые обрешетки, каркасы арок, ниш, декоративных коробов и т.п. Для монтажа межкомнатных перегородок применяют другие профили – направляющие (UW) и стоечные (CW). Эти профили делаются различной ширины (50, 75, 100 мм), чтобы варьировать толщину перегородок.

Основной элемент каркаса для гипсокартона — оцинкованные профили

Кроме профилей, для монтажа несущих конструкций понадобятся такие детали:

• прямые подвесы;
• одноуровневые соединители;
• саморезы для соединения металлических элементов каркаса;
• дюбели или саморезы, чтобы прикрепить детали конструкции к перекрытиям или стенам.

Прямые подвесы представляют собой перфорированные металлические пластины, которые в рабочем положении принимают П-образную форму, поэтому профессионалы их часто называют «пэшками». Предназначение подвесов – осуществлять крепления профиля к потолку и стене (к базовым конструкциям). Подвесы выпускаются разной длины, что дает возможность регулировать отдаление каркаса от потолочных перекрытий или стены.

Максимальная длина несущих деталей потолочной обрешетки – 4 м. Если же необходима большая их длина, приходится делать продольные соединения. Чтобы сделать стык жестким и аккуратным, используются специальные продольные соединительные элементы в виде металлических оцинкованных футляров. Когда же необходимо соединить профили перпендикулярно друг другу, применяются другие детали – «крабы», позволяющие создать крестовидную конструкцию в одной горизонтальной плоскости.

Чтобы крепить профиля под гипсокартон между собой или соединять с другими металлическими элементами конструкции, применяются специальные саморезы по металлу – «блошки», получившие свое название за маленькие размеры. Их длина – 10 мм. На конце резьбы такие шурупы оснащены сверлышками, благодаря которым при вращении и незначительном нажиме они самостоятельно ввинчиваются в металлические детали каркаса.

Прямые подвесы понадобятся для крепления профилей к потолку или стенам

Если базовая поверхность, к которой фиксируется каркас под обшивку ГКЛ, сделана из кирпича или бетона, в качестве креплений используются дюбели. Когда же приходится закрепляться к пористому стройматериалу (стена из пеноблока, ракушечника, газобетона) или дереву, применяются фосфатированные (черные) самонарезающие шурупы.

Также понадобятся крепления для самого гипсокартона. Притягиваются гипсокартонные листы к металлической основе с помощью специальных саморезов. Они внешне похожи на черные метизы по дереву, но имеют мелкий шаг резьбы. Шурупы для гипсокартона выпускаются длиной 25,35 и 45 мм. Саморезы 25 мм предназначены для тонкого потолочного ГКЛ, крепления для стенового гипсокартона имеют длину 35 мм. Шурупы длиной 45 мм пригодятся при обшивке стеновых каркасов вторым слоем гипсокартонных листов.

Разметка стены

Данный этап работы воспроизводит одну плоскость поверхности, благодаря чему крепление металлических элементов каркаса производится легче и четче.

Последовательность разметки такова:

• Сначала выполняется разметка той площади, где будет располагаться каркас. Для этого на гвоздях, на потолке закрепляются два отвеса, которые ни с чем не соприкасаются.
• Происходит натяжение лески по трём направлениям горизонтально: вверху, внизу и в центре. Сбоку стены, параллельно уже размещённой леске, натягивается ещё одна. Лески соединяются на двух стенках линейкой, так выполняются метки на плоскости.

  Осуществление разметки для гипсокартонной перегородки

• Повторяют это на других стенах, затем осуществляется чертёж периметра всего основания.

После создания разметки можно переходить к следующему разделу — непосредственный монтаж металлических профилей.

Какое расстояние должно быть между листами гипсокартона

Отметим, что выбор оптимального расстояния между планками зависит от того, какой вид материала используется в работе. Чем меньше расстояние, тем прочнее конструкция.

Следуя строительным нормам и практическим советам профессионалов, придерживаются таких параметров:

• 40 см – такое расстояние подходит для установки опорных планок на ГКЛ;
• Влагостойкие листы лучше крепить на расстоянии 60 см;
• Прежде чем крепить профиль на потолок, собирают ячейки с размером не больше 35*35 см.

Использование шуруповерта для крепления гипсокартонных листовЕще один пример крепления

Но помните о том, что правильный монтаж каркаса – это полдела

Важно разметить места отверстий для шурупов. Если их разместить близко друг к другу, то лист гипсокартона деформируется

Но если отверстий недостаточно, то будут такие же последствия. Профессионалы советуют выдерживать расстояние между отверстиями в 20 см. Помните, что между краем листа и шурупом требуется оставить промежуток в санитиметр, в противном случае гипоскартон раскрошится.

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.

Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка – схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.

Установка каркаса

После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:

1. Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
2. Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.

3. Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.

Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.

Как сделать и собрать каркас из металлопрофиля

Каркас для стен

Как сделать каркасное основание для гипсокартона, если, например, требуется конструкция для выравнивания стен. Для этих целей требуется наличие профилей (исключая потолочные), описанных выше крепежных элементов и инструментов. Чтобы сборка происходила должным образом, подготовьте все необходимое заранее.

Для начала необходимо нанести разметку.

При разметке учитывайте наличие неровностей стен, чтобы избежать их стесывания.

1. Нужно сделать отступ от стены. Т.е. проводится линия, параллельная ей, которая обозначает границу всей конструкции, состоящей из толщины гипсокартона, толщины направляющих профилей и пространства между стеной и профилями для утепляющего материала и последующих коммуникаций. При разметке учитывайте наличие неровностей стен, чтобы избежать их стесывания.
2. От этой отметки отступается промежуток к стене, равный толщине ГКЛ, и проводится линия. Таким способом отмечается граница каркаса.
3. Данные разметки переносятся на потолок. Это можно сделать отвесом либо лазерным уровнем.

Если предусмотрен каркас из дерева, хотя его монтаж и имеет нюансы, сборка происходит почти одинаково и разметка наносится аналогичным образом.
Ошибки, которые вы допустите в случае неправильной разметки, приведут к неровным стенам, независимо от того, как бы качественно ни монтировался профиль.

Общие сведения о профильных составляющих каркаса

Оцинкованный профиль для гипсокартона и монтаж сборных перегородок, подвесных потолков и облицовок неразрывно связаны с целым рядом комплектующих, которые составляют единую конструкцию.

На данный момент промышленность выпускает четыре основных вида профилей:

• стоечный – 50х50, 75х50, 100х50 мм;
• стоечный направляющий – 50х40, 75х40, 100х40 мм;
• потолочный – 60х27 мм;
• потолочный направляющий – 28х27 мм.

Стандартная длина профилей составляет 3 метра.

Существуют еще два типа подобных изделий, маячковые и угловые, но сейчас речь пойдет не о них, а о том, какой крепеж понадобится для сборки каркаса.

Крепление профиля к потоку или к стене

При установке перегородок из ГКП нет необходимости дополнительной фиксации, поскольку каркас усиливается посредством перемычек. Но если с помощью гипсокартонных листов производится отделка стен и потолков, то понадобятся дополнительные крепления, которые зафиксируют листы относительно поверхности. Конструкция будет более жесткой и долговечной, а также будет иметь место идеальная плоскость по всей поверхности.

Поскольку крепить профиль для гипсокартона к потолку нужно по заранее начерченным линиям, по периметру следует произвести разметку сети, отметив точки крепления П-образных кронштейнов, используемых для ПП. Перед установкой следует определиться, каким образом следует фиксировать гипсокартонный лист к профилю, дабы максимально замаскировать стыки и сделать их невидимыми при дневном освещении.

Применяются следующие крепежные элементы:

• Прямые универсальные 300-миллиметровые подвесы. Они используются и для потолков, и для стен. Оптимальный отступ между элементами составляет 30-120 миллиметров. Если планируется больший отступ, то в качестве крепежных элементов лучше выбирать изделия с повышенной толщиной (от 0.6 мм и выше).
• Пружинный регулируемый подвес. Применяется только на потолке и включает крепежный узел, который вставляется в пазы, и тягу, закрепляемую зажимом пружинного типа на необходимом уровне. Диапазон длины тяги достаточно широк, что позволяет опускать потолок настолько, насколько это необходимо.

Теперь немного о применение подвесов. При использовании стандартного варианта подвесов алгоритм выглядит следующим образом. Наносится разметка на поверхность – проводятся прямые линии с шагом 40 или 60 сантиметров. Так вы отметите места, где будут устанавливаться стойки. Можно и отказаться от разметки, но с ней гораздо проще пройдет установка каркаса из профиля под гипсокартон.

Затем производится разметка с указанием мест расположения подвесов. Прямые линии следует проводить с шагом 50 см. Располагать крепежные элементы линейно или в шахматном порядке – выбирать монтажнику. Но оба варианта обеспечивают достаточную жесткость. В отмеченных местах перфоратором сверлятся отверстия. Глубина отверстия должна на 5 мм превышать длину дюбелей. Есть смысл выставить глубиномер, а при отсутствии – наклеить на бур изоленту в качестве ориентира. Рекомендуется сверлить через пластиковый стакан или бутылку, чтобы с потолка не сыпался мусор.

Для установки подвеса рекомендуется использовать 2-3 дюбеля. Процесс монтажа очень прост – выбирается три точки фиксации для максимальной жесткости, вставляются дюбеля, и в них до упора вбиваются шурупы. После фиксации всех подвесов устанавливается в направляющие главный профиль и выставляется чётко по линии. Уровнем необходимо проверить положение стойки, а после этого саморезами прикрепить подвес к профилю.

Для удобства контроля плоскости есть смысл натянуть два шнура.

Лишнюю часть подвесов после установки отрезать нет необходимости – достаточно отогнуть концы, и они спрячутся за отделкой. На данном этапе всё.

Что касается пружинных подвесов, то здесь технология несколько иная. Для начала необходимо произвести разметку линий и поставить точки с шагом 50 сантиметров. Поскольку фиксация будет осуществляться на один дюбель, следует сверлить отверстия четко по линиям. Затем нужно закрепить тягу, используя специальную проушину, которая предусмотрена на конце. Грамотным выбором для потолка будет 6-миллиметровый дюбель, характеристики которого обеспечат надежное крепление профиля для гипсокартона. Крепежный элемент всовывается в проушину, а затем анкер устанавливается в потолок и заклинивается молотком. Когда закреплены тяги, на них надевается крепежный узел. Для перемещения крепления достаточно сжать фиксатор в положении, а затем опустить стопор и прижать к направляющей.

На следующем шаге необходимо вставить конструкцию в профиль, который делится на сегменты и монтируется в направляющие. Отрегулировать его положение нужно с учетом расстояния 40 либо 60 сантиметров. Крепежная часть устанавливается в выступы профиля и подвес закрепляется, а если нужно – регулируется. Необходимо следить за тем, чтобы все элементы были натянуты для равномерного распределения нагрузки.

Установка профиля под гипсокартон на стены и потолки является базовым этапом обшивки помещения с помощью ГКП. Поэтому процесс должен производиться в соответствии с технологией и согласно вышеописанному алгоритму, чтобы конечный результат удовлетворил вас полностью.

Как произвести монтаж металлического профиля для гипсокартона к стенам и потолку?

Для выполнения крепления металлических планок каркаса к стене используются прямые подвесы, которые через специальные отверстия прикручиваются саморезами. К бетонной стене подвесы крепятся анкерами или дюбелями, отверстия под которые делаются перфоратором. Периодичность установки подвесов – 600 мм. Выполняя монтаж, следует контролировать линию их крепления.

В исключительных случаях в качестве альтернативы можно применить отрезки профиля 60х27 мм, согнув их в форме буквы «Г». Некоторые специалисты утверждают, что такой способ даже лучше – он более жестко фиксирует планку.

Иногда при монтаже каркаса из металлического профиля для гипсокартона его требуется опустить на значительно большее расстояние, чем это позволяют сделать стандартные подвесы. Как поступить в данном случае?

Для этих целей используется система скользящих подвесов, которая состоит из трех элементов:

• двух спиц;
• кронштейна;
• упругого держателя.

Одна спица крепится к потолку, а второй выполняется регулировка нужной высоты. Кронштейн вставляется непосредственно в профиль и фиксируется.
