Обустройство обогрева кровли: 4 правила установки

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

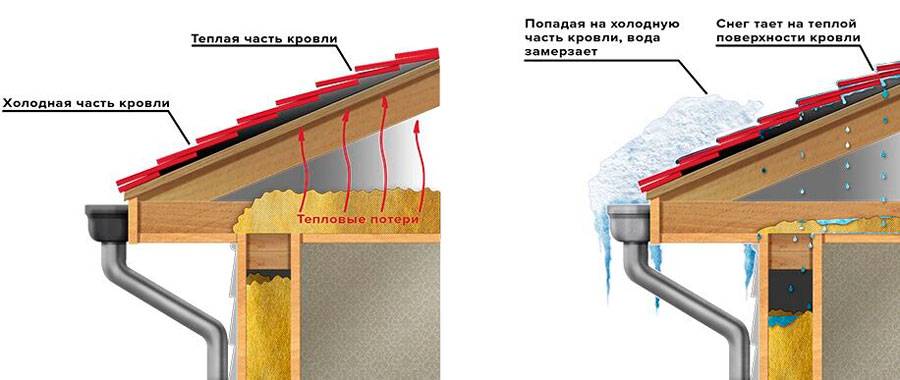

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Расчет мощности обогревающей системы

Перед монтажом системы антиобледенения, проводят подготовительные работы. Это создание схемы и расчет мощности обогревающей конструкции. По схеме определяется необходимая длина кабеля.

Пример вычислений:

  • длина карниза 10 м;
  • ширина желобов 15 см;
  • длина вертикальных стояков водостоков – 20 м (их несколько) диаметром 0,9 м.

Ширина лотка говорит о том, что в него придется укладывать два контура: 10 х 2 = 20 м. В стояк опускают одну нить, потому что диаметр трубы небольшой. Это будет 20 м. Значит, для монтажа обогрева водостоков необходимо 40 м кабеля.

Что касается общей мощности, то она рассчитывается так:

2.4. Дополнительные методы крепления кабеля

Кроме ранее рассмотренных видов крепления кабеля могут примениться и другие-
виды креплений, которые отвечают определенным требованиям:

  • не ломают, не скручивают, не сокращают или иначе не повреждают
    нагревательный кабель. Повреждение нагревательного кабеля может вывести из
    строя всю систему в целом, что черевато пожаром или поражением электрическим
    тока;
  • не требуют применения клеек и других химических составов непосредственно к
    нагревательному кабелю. Многие виды химикатов не фиксируются на внешней
    изоляции кабеля, что может привести к вырыванию кабеля из мест фиксации и
    следовательно неравномерному (и неэффективному) удалению льда с крыши;
  • обеспечивают достаточное усилие для удержания кабеля на крыше при любой
    снежной нагрузке, которая может возникнуть в данной системе.

Руководящие принципы безопасности

Безопасность и надежность любой системы зависят от качества отобранных изделий и способов установки и обслуживания. Неправильная конструкция, установка или обслуживание любого системного компонента или несоблюдение требований Руководства может повредить систему удаления льда или крышу, что в свою очередь может привести к неадекватному удалению льда, к поражению электрическим током или к пожару. Чтобы минимизировать эти риски и гарантировать надежную работу системы, необходимо внимательно изучить данное Руководство и неукоснительно следовать всем рекомендациям, инструкциям и предупреждениям, указанным в нем.

Частые вопросы

Больше всего вопросов возникает у тех, кто только начинает обустраивать систему или эксплуатировать её. Но найти ответы не так уж сложно.

Сколько электроэнергии расходуется?

Пользователи боятся, что расход будет слишком большим во время эксплуатации, поэтому не спешат делать окончательный выбор. Но надо выполнить точный расчёт, чтобы понять, насколько ошибочны подобные утверждения, технология от этого только выигрывает.

Время простоя откидывается в сторону, оно редко превышает 20% от общего числа. Но надо учитывать, что расчётный результат часто бывает на 10-15% больше реального. Тёплый тип систем обустроить не так сложно после завершения подсчётов.

Как примерно рассчитать материал?

25-30 Вт на метр – минимальная мощность для кабелей, которые рекомендуется подбирать к таким системам. Греющие кабели обоих типов применяют и с другими целями, но тогда и показатели мощности будут другими.

Потребляемую мощность оценивают, опираясь на активный режим. Так называют периоды с максимальной нагрузкой. Обычно это 11-33% от всего периода с отрицательными температурами. Условно весь период длится с середины ноября до середины марта. Значения указаны средние, у каждой из местностей они имеют отличия. Отдельно вычисляют общую мощность для системы, когда её будут эксплуатировать.

Сечение вертикального водостока 80-100 мм – стандартный показатель. Диаметр трубы-желоба может составлять 120-150 мм.

Можно привести стандартные расчёты для такой ситуации:

  • Длины всех желобов для водного стока считаются отдельно. Получившиеся величины складывают друг с другом.
  • Результат умножают на два. Получится длина кабеля, который прокладывается по участку в горизонтальной плоскости.
  • Длина всех вертикальных водостоков тоже подлежит измерению. Складывают полученные величины, как и в предыдущем случае.
  • Вертикальный участок системы будет иметь длину, равную общей длине водостоков. Одной линии кабеля должно хватить для решения большинства проблем.
  • Складываются показатели по длине для обоих участков.
  • Результат умножают на 25. Получают мощность для системы, которую надо поддерживать в активном режиме. Устройство готово, технология монтажа уже известна.

Это приблизительные расчёты. С решением задачи помогают специализированные калькуляторы, размещённые на тематических сайтах. Можно обратиться к специалистам, если самостоятельное решение задачи представляет сложность.

Как определить зону обогрева?

Здесь надо учитывать такой фактор, как эффективность стока воды. Кабеля обычно прокладываются там, где высока вероятность образования наледи. Это касается сложных и опасных участков.

Надо сложить друг с другом показатели для всех участков крыши, требующих установки нагревательных элементов.

Установка снегозадержателей обязательна для крутых скатов, когда снег сходит с большой вероятностью. Тогда прокладка идёт между краем кровли и элементом безопасности. Ширина зависит от того, какими характеристиками отличается карниз.

Обогрев только водостоков допускается, если отсутствуют особенно опасные участки.

Сколько стоит обогрев кровли?

За установку специалисты обычно берут до 30-50% от стоимости материалов. Плановое сервисное обслуживание системы тоже можно доверять специалистам.

Расход электроэнергии будет минимальным, ведь включают систему только при необходимости.

Как функционируют антиобледенительные системы

Различают две разновидности систем обогрева кровли и водостоков: предназначенные для монтажа на «холодные» и «тёплые» крыши. Рассмотрим их более детально.

Обогрев холодной кровли

Под холодными следует понимать крыши без смонтированного теплоизоляционного слоя, роль которого частично играет система вентиляции. Обычно такими кровлями оснащают дома с нежилыми чердаками. Поскольку подогрев здесь отсутствует, зимой скопившийся на крыше снег не подтаивает, но ситуация усугубляется в ранее межсезонье.

Мощность термокабеля подбирают исходя из местных климатических особенностей и степени защиты кровли от обмерзания. Допускается оборудовать ими только водостоки, хотя рекомендуется исключить и образование сосулек. Защита водостоков формируется по следующему правилу: линейная мощность термокабеля должна увеличиваться с 35 до 50-70 Вт/метр водостока.

Как обогревается теплая кровля

При наличии слоя теплоизоляции даже в морозы снег на крыше подтаивает, стекая вниз и замерзая на холодных элементах кровли, образуя наледь. Здесь, кроме защиты водостоков, обогрев кромки крыши является обязательным требованием, усложняя и удорожая систему обогрева.

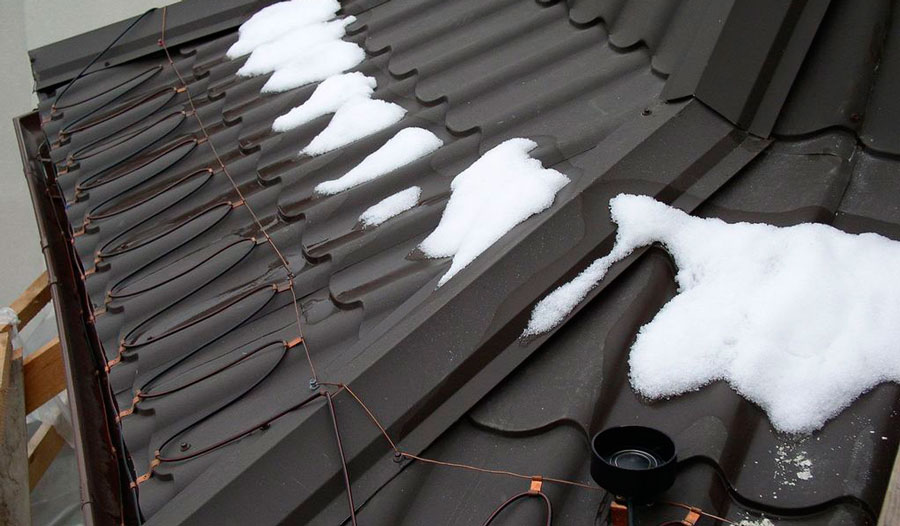

Края кровли обогреваются укладкой кабеля петлями шириной 30-50 см из расчёта 200-250 Вт/м2. Правила обогрева водостоков аналогичны описанным выше.

2.1. Механическое крепление зажимов

Механическое крепление – это один из наиболее часто встречающихся методов фиксации (зажимами типа клипсы или скобы). Зажимы могут применяться на любых поверхностях, которые позволяют использовать для крепления гвозди или шурупы.

  • Зажимы используются, для фиксации нагревательного кабеля системы «антилед» на крыше. Эти многоцелевые крепления могут быть использованы с шурупом, или гвоздем на многих типах крыш и желобов.
  • Перед размещением нагревательного кабеля на крыше, закрепите зажимы в заранее отведенных местах крыши. При креплении с помощью гвоздей или шурупов необходимо использовать клей-герметик вокруг зажимов и гвоздей, чтобы предотвратить протечки крыши.
  • Нагревательный кабель необходимо зафиксировать в зажимах. Используйте зажимы везде, где нагревательный кабель может быть подвержен повреждениям, в том числе от сдвига.
  • При фиксации плоскогубцами не повредите оболочку кабеля.
  • Пятьдесят зажимов типа «клипса» достаточно
    для крепления нагревательного кабеля на 10 -11 метрах грани крыши (используя схему «змейка»). Ваша схема крепления нагревательного кабеля может потребовать дополнительных зажимов.
  • При другом варианте крепления нагревательного кабеля на крыше необходимо использовать один зажим на каждые 1,5-3 метра длины нагревательного кабеля в каждом изменении его
    направления (изгибе).

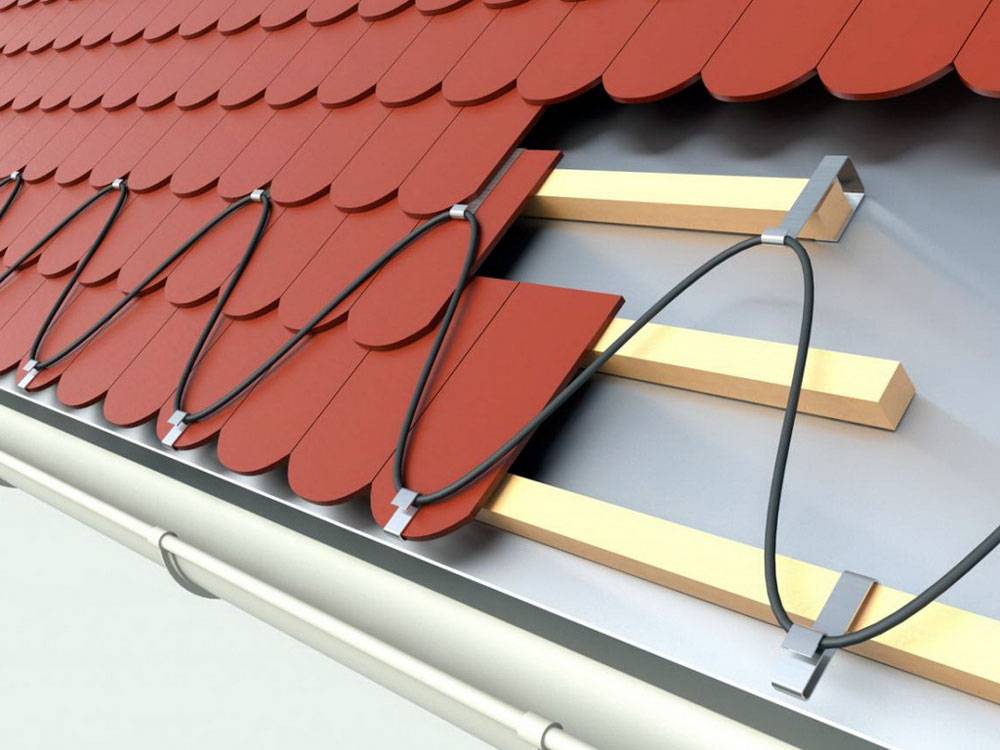

  • Для крыш с «мягкой» кровлей нагревательный кабель должен образовывать на грани «капающую» петлю или, спускаясь в желоб, стыковаться с кабелем, обогревающим желоб, пластиковыми стяжками (см.рис.1.3).
  • Для металлических крыш с постоянным швом нагревательный кабель должен связываться вместе на дне шва (см. рис. 1.4) и спускаться в желоб.

Сколько кабеля нужно — метраж и мощность?

Как подсчитать нужный метраж кабеля? Для этого умножьте на два общую длину желоба и сливной трубы (при монтаже двух ниток обогрева).

После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

С учетом рекомендуемого шага укладки в 10-15см вы и получите длину нагревательной секции и всей системы анти-обледенения.

Ошибка №3

Не забывайте, что излишки кабеля — это такой же недостаток, как и нехватка длины.

Какой мощности выбирать кабель? При ширине желоба до 15см достаточно будет проложить одну нитку мощностью в 30-40Вт/м.

Ошибка №4

При использовании кабеля менее 30Вт/м вы столкнетесь с серьезными проблемами. Система просто не будет справляться со своими задачами при определенных температурах и обильных осадках.

Если другой мощности не нашли, закладывайте большее количество ниток.

Для желобов шире 15см потребуется уложить две нитки кабеля. Мощность та же самая – 30-40Вт/м.

Давайте рассмотрим весь цикл монтажа системы обогрева кровли и подключение автоматики для дома с крышей, имеющей плохую теплоизоляцию. То есть, когда требуется выполнить антиобледенение не только водостоков, но и самой крыши.

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

крепежные клипсы

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

Тут же вымеряется спуск в водосток и монтируется тросик.

Требования к системам обогрева крыш

При проектировании систем антиобледенения необходимо учесть следующие требования:

  • Греющие кабели должны быть сертифицированы по стандартам пожарной безопасности. Для систем антиобледенения выбирают нагревательные элементы для наружной прокладки. Они имеют герметичную оболочку и армирующую оплетку.
  • Система должна комплектоваться УЗО или дифавтоматами для защиты от токов утечки и коротких замыканий.
  • Система должна иметь датчик и настраиваемый регулятор включения и отключения в зависимости от температуры воздуха и поверхности покрытия.
  • Нагревательные элементы устанавливают по всему пути удаления воды, включая сборные лотки и водосточные трубы.
  • Все электрические элементы системы обогрева кровли должны иметь степень пылевлагозащищенности не менее IP66.

Греющие элементы располагают на плоских участках, на стыках скатов крыш сложной конфигурации. В большинстве случаев достаточно установки греющих кабелей вдоль карнизов, в водосточных трубах и внутри лотков.

Суммарную мощность подбирают по таблице

Места расположения греющих кабелейСуммарная мощность греющего кабеля на кровле над неотапливаемым чердаком. Вт/м2, Вт/ мСуммарная мощность греющего кабеля на крыше над теплым помещением Вт/м2, Вт/мУдельная мощность греющего кабеля Вт на погонный метр
Вдоль карниза и ендовых180-300300-40015–50
Пластиковые лотки30-4040-5015–50
Металлические желоба30-4050-7015–50
Водосточные трубы40-5050-7015–50

В таблице приведены примерные значения для умеренной климатической зоны. При проектировании антиобледенения необходимо учитывать среднегодовой уровень осадков и суточный перепад температур.

Для чего требуется установить обогрев кровли промышленных помещений и других домов?

Есть три основных фактора, которые влияют на образование ледовой либо снежной корки на крыше зданий:

  • Чердак плохо вентилируется. Тепло с этажей скапливается на чердаке, крыша подогревается и, в итоге, снег подтаивает, образуя корочку. Частично вода течет по краям и там замерзает в виде сосулек.
  • Крыша покрывается ледяным настилом, когда чердачное помещение используют для размещения большого числа разнообразного технического оборудования. Соответственно, оно излучает тепловую энергию, которая, естественно, работает, как и вышеописанный первый вариант.
  • Мансарда. Когда она есть, то без установки обогрева водостоков обойтись просто невозможно.

2.3. Крепление с помощью крепежных полосок

Крепежные полоски – это полоски, нарезанные из кровельного материала крыши. Они закрепляются на кровле с помощью клея, подходящего для данного типа крыши. Нагревательный кабель крепится к полоске с помощью пластиковых стяжек (хомутов).

  • При использовании крепежных полосок в системе «антилед» Вам придется использовать часть материала кровли для их изготовления.
  • Используйте по крайней мере по одной полоске на каждые 15 – 25 см длины нагревательного кабеля и при каждом изменении его направления.
  • После определения схемы установки нагревательного кабеля на кровле
    зафиксируйте крепежные полоски в местах крепления кабеля. Способы фиксации
    полосок выбирайте исходя из варианта используемого покрытия кровли. Например:
    на медной кровле -пайка, на металлическом кровле – клеи и тп.
  • Нагревательный кабель крепится к полоске пластиковыми стяжками (хомутами).
  • Используйте дополнительные полоски для закрепления нагревательного кабеля
    везде, где кабель может быть подвержен порче из-за сдвигов.

Описание системы «антилед»

Образование наледи на крыше приводит к тому, что забиваются проходы для стока талой воды и в водостоках, на карнизах образуются наросты и сосульки, готовые в любую минуту сорваться вниз.

Система С предотвращает образование наледи и сосулек, поддерживая теплыми проходы для стока талой воды.

Система «антилед» может использоваться на крышах, в желобах и в сливных воронках, выполненных из различных материалов, включая металл, пластмассы, древесину, гальку, каучук и смолу.
Система «антилед» предназначена для обеспечения незамерзающих проходов, необходимых для непрерывного стока талой воды.
Максимальная выходная мощность кабельной системы обогрева достигается только при условии, что кабель находится в непосредственном контакте со снегом или льдом.

Типичная система «антилед» включает в себя следующие компоненты:

  1. Нагревательный кабель;
  2. Терморегулятор;
  3. Электроустановочные изделия
    (УЗО, магнитные пускатели);
  4. Монтажная коробка (подсоединение);
  5. Комплект соединения (муфты);
  6. Концевая заглушка;
  7. Комплект ответвления;
  8. Комплект крепежа (клипсы);
  9. Комплект крепежа (скобы);

Руководство не предоставляет информацию о следующих видах применения системы антиобледенения:

  • Предотвращение движения снега на крышах. Система «антилед» не будет удерживать снег или лед от сползания с крыши. Система «антилед» разработана только для того, чтобы удалить с крыш талую воду, а не накопленный снег.
  • Снижение снежной нагрузки и удаление снега с крыши.

ВНИМАНИЕ!

При составлении проекта системы «антилед» необходимо точно и тщательно рассчитать потоки талых вод от конька крыши до земли для данного типа кровли. В противном случае, если талая вода с разогретого участка попадет на холодный, количество сосулек не уменьшится, а существенно увеличится

Поэтому внимательно изучите данное Руководство, обращая внимание на рекомендации и рисунки.

Ошибки при монтаже

Даже самые небольшие ошибки приводят к тому, что при эксплуатации начинаются проблемы. Утеплитель не имеет значения.

Грубый монтаж

Кабель легко ломается в нескольких местах, если технология установки не соблюдена. Из-за этого велика вероятность, что вся система будет разрушаться.

Подвижность

Это случается, когда кабели крепят только на монтажную ленту. Такая конструкция не способна продержаться и два года. Ведь снег и лёд постоянно оказывают механическое воздействие. Плоский профнастил не исключение.

Неправильный крепёж

Нельзя использовать ту же ленту, что актуальна и для тёплых полов. Ведь зажимы применяют абсолютно разные, они не относятся ко взаимозаменяемым деталям. Под давлением съезжающего снега эти детали могут легко разрушиться. Обычно зажимы для полов берут только в качестве временной меры.

Специализированный пластиковый крепёж, который монтируется на щелчок, для реализации таких проектов тоже не подходит. Такие крепления быстро рассыпаются под воздействием ультрафиолетовых лучей. Запрет распространяется на белые пластиковые стяжки. Надо брать только изделия чёрного цвета от известных компаний. Тогда подогрев не подведёт.

Избыток крепёжных отверстий

С годами протечки появляются в любых отверстиях, даже если их герметизация была правильной. Не стоит стремиться к тому, чтобы кабель был закреплён как можно качественнее с самого начала.

Неправильная изоляция кабеля

При разогреве провода герметичность теряется быстро, если на кончик кабеля установили термоусадочную трубку, а потом обхватили пассатижами. Утеплять фасад так нельзя.

Использование не того кабеля

Нельзя выбирать кабели, которые не предназначены конкретно для такой работы. Система в этом случае постоянно отключается и бьёт током тех, кто до неё дотронулся. И не надо укладывать кабель там, где он не нужен, по сути.

Зачем греть крышу ↑

Главная особенность умеренного климатического пояса (и смежных с ним) это сезонность. Но, проблема кроется в том, что за один зимний период погода многократно меняется, чередуя оттепели с морозами. Как результат – снежный покров тает, после чего вся эта «мокрая» масса скапливается на свесах крыш, замерзая огромными глыбами. И это лишь глобальное виденье вопроса. Обледенение карнизов с водосточными системами возможно и при двух других причинах.

  1. Температурные изменения на протяжении одних суток. Чаще всего подобные процессы неизбежны в начале и в конце зимы. Когда днем снежный покров тает, сдвигаясь к свесам кровли, а на ночь вся масса опять замерзает. И это может повторяться на протяжении длительного периода, сопровождаясь еще и выпадением новых слоев снега.
  2. «Теплая» крыша. Сегодня монтаж «теплого» кровельного пирога уже обыденное дело, но чаще всего подобную схему крыши используют при обустройстве жилой мансарды. Это провоцирует таянье нижнего слоя снега с последующим стеканием воды к свесам, где она и замерзает.

Подобные процессы мало того, что опасны своими обвалами, которые могут травмировать людей и повредить, например, припаркованный автомобиль под домом, но они еще и многократно увеличивают нагрузку на карниз крыши, водосточные системы. Рано или поздно это вызовет деформацию деталей, с незамедлительным разрушением.

Варианты решения проблемы оледенения

Решить вопрос можно несколькими способами:

  • Постоянной тщательной очисткой кровли от массы снега (что практически нереально).
  • Спроектировать устройство крыши с большими углами наклона скатов. Это не позволит накапливаться большому объему снега на поверхности. Однако такой вариант возможен не всегда, например, кровля уже эксплуатируется, создать слишком крутые скаты невозможно (растет высота конструкции и как следствие ветровая нагрузка на нее).
  • Смонтировать антиобледенительные системы по кромке карнизов.

Последний вариант наиболее приемлемый, так как монтаж подобных устройств возможен на уже построенных крышах, а также без учета угла наклона скатов, и тем более типа конструкции с материалом настила.

Что следует знать о системах, как подобрать соответствующие типы вместе с комплектующими.

Причины возникновения проблемы

При правильном выборе уклона крыши, соблюдении технологии ее устройства и использовании качественных материалов ни на ее поверхности, ни в желобах и водосточных трубах наледь образовываться не должна в независимости от погодных условий.

Чаще всего проблема образования наледи возникает из-за огрехов при монтаже. Обычно кровельные мастера выявляют следующие причины образования наледи на крыше:

  • Некачественная термоизоляция. Самой распространённой причиной обледенения крыши является недостаточная или некачественная теплоизоляция скатов. Если мансардный этаж отапливается, а скаты не утеплены, поверхность кровли нагревается, снег на ней тает даже при отрицательных температурах, а на кровельных свесах образуются сосульки.
  • Суточные колебания температуры. Даже в зимний период светит солнце, поэтому из-за нагрева солнечными лучами снег на поверхности кровли подтаивает. Вечером при более низкой температуре вода превращается в лед.

Как ведет себя крыша с обогревом и без под снегом

Определение зон обогрева

Для скатных крыш проблема размещения кабеля остро не стоит, его нужно укладывать в местах возможного образования наледи, а также там, где растаявший снег стекает в водостоки.

Немного сложнее обстоят дела с электрообогревом плоской кровли. Обычно термокабель укладывают в месте водосбора – такая стратегия позволяет воде беспрепятственно стекать в водосток. По кромке кровли укладка термокабеля осуществляется змейкой с шагом порядка 40 см, длина петель подбирается таким образом, чтобы избежать возникновения наледи в обогреваемой зоне.

Если термокабель укладывается в водосточные желоба, то здесь желательно использовать две нити, а для вертикальных водостоков достаточно одной. Обогрев воронок следует немного усилить – здесь вероятность скопления осадков наибольшая.

Система антиобледенения

Отапливать крышу можно с помощью провода, уложенного прямо в водоотводах и воронках или использовать комбинированную разновидность обогрева. В таком случае для кровли и желобов водостока применяется силовой провод, а саморегулирующийся кабель — для труб и воронок.

Учтите, что во время сильных холодов расход электричества будет существенным.

Перед монтажом системы рекомендуется сразу определить потолок разогрева оболочки кабеля. С металлическими водостоками проблем не появляется, однако некоторые из моделей пластиковых сетей не выдерживают сильного нагревания.

Как сеть защищает разные виды кровель

На кровлях со скатами применяется кабельный обогрев. Отопительный провод монтируется на свесах, ендовах, желобах и в водосточных трубах. Талая вода по ним стекает в ливневую канализацию.

На плоских крышах нет желобов, наружных труб, карнизных сливов. Влага сбрасывается по внутренним стокам, которые также могут промерзать. Тут проблема разрешается с помощью обогреваемых кабелем воронок. Они состоят из таких элементов:

  • фильтрующий колпак;
  • водоприемник;
  • крепежные фланцы;
  • дренирующее кольцо;
  • ободок крепления для провода, размещенный у основания воронки, он подсоединяется кабелем к электросети.

Как правильно выбрать кабель

Чтобы вычислить протяженность обогревательного провода, надо сложить длины кровельных элементов, которые планируется отапливать. При этом:

  1. По свесам кабель можно монтировать змейкой или в 2-3 прямые нити. Высота змейки выбирается исходя из ширины свеса.
  2. В желобах и трубах провод кладется в одну или две нити (когда ширина водостока больше 8 см).
  3. На ендовах монтируется 2-4 ряда проводов.

Для антиобледенительной сети можно выбрать саморегулирующийся провод, например, 35-КСТМ, Optiheat-15/35. Их мощность растет при падении температуры до 35 Вт/пог. м.

Можно приобрести и резистивный провод. Например, Ensto-Tash либо Electra-VCDR с постоянной мощностью 30 Вт/пог. м.

Расчет обогрева кровли и водостока: пример

Приведем пример расчета обогрева водосточной системы. При этом:

  • длина желобов будет составлять 20 м, а ширина 15 см;
  • длина водосточных труб — 10 м, а сечение 9 см.

Расчет:

  1. Протяженность лотков перемножим на число ниток: 20∙2=40 м. Это общая длина провода на горизонтальных участках сети.
  2. В трубах будет достаточно одной нити кабеля. То есть туда надо будет уложить 10 м провода.
  3. Складываем полученные числа 40+10=50 м. Столько кабеля понадобится для обогрева водостока кровли.
  4. Оптимальная мощность провода для климатических условий примера равна 30 Вт/пог. м.
  5. Для расчета общей мощности обогревательной сети умножим вышеуказанный параметр на общую длину провода: 30∙50=1500 Вт.

Аналогичным образом рассчитывается обогрев крыши на ее свесах и ендовах.

Советы по эксплуатации системы таяния льда

Надёжную, долговечную работу системы антиобледенения гарантирует не только правильно выполненный монтаж, но и регулярное, своевременное обслуживание. Приводим несколько правил эксплуатации, которые способствуют безотказной работе оборудования:

  1. В начале каждого сезона, а именно после того, как с деревьев опадут листья, кровлю и элементы водостоков очищают от мусора и грязи. Чтобы не повредить кабели и датчики, уборку выполняют мягкими щётками. В местах сильных загрязнений используют воду.
  2. Систему включают в диапазоне температур наружного воздуха от -15 до +5 °C.
  3. Один раз в три месяца делают осмотр и профилактические работы, которые включают подтяжку резьбовых соединений и восстановление повреждённой изоляции. Кроме этого, проверяют работоспособность устройства защитного отключения.
  4. Для защиты кабелей от механических повреждений в местах возможного обрушения снега и наледи устанавливают заградительные сооружения.

В завершение хочется дать совет: не допускайте к работам по монтажу и обслуживанию контура случайных людей. Только квалифицированные работники, прошедшие специализированную подготовку, знают, как обращаться со столь деликатной и чувствительной системой.

Расчет саморегулируемого провода и комплектующих

Потребность в греющем кабеле и комплектующих определяется путем предварительного расчета. Она зависит от требуемой мощности системы, на которую влияют такие основные факторы, как тип кровли и климатические условия данной местности.

Кровля условно подразделяется на 2 типа:

Холодная. Такая крыша имеет хорошую теплоизоляцию, и таяние снега происходит только за счет солнечных лучей и температуры воздуха (0-минус 2 градуса)

В этом случае, наибольшее внимание уделяется водостокам.

Теплая. Теплоизоляция недостаточна, и наблюдаются значительные потери тепла из дома

За счет этого таяние снега начинается уже при температуре минус 10 градусов.

Расчет требуемой мощности обогрева кровли проводится из условия, что минимальное значение удельного показателя должен составлять 27-28 Вт/кв.м для центральных районов России с умеренной снеговой нагрузкой. В более холодных регионах среднее значение принимается 300 Вт/кв.м.

Для обогрева труб водостока диаметром до 10 см мощность рассчитывается, исходя из условия 18-25 Вт на каждый метр длины, диаметром до 16 см – 30-45 Вт/м, диаметром до 22 см – 50-90 Вт/м для холодных крыш.

При обогреве теплых крыш требуемая мощность увеличивается на 40-50 процентов. Для водосточного желоба средние значения составляют 55-58 Вт/м и 85-92 Вт/м для холодной и теплой крыши, соответственно.

Подсистема нагревательных элементов

Необходимо не только правильно выбрать материал для изоляции, но учесть и другие нюансы. Один из них – некоторое время стартовые токи будут превышать расчётные показатели.  На протяжении короткого периода такое превышение может достигать 5-10 раз.

Если показатель сохраняется на долгое время, увеличивается вероятность негативных последствий, даже утеплитель для скатной кровли не помогает.

Минимальные радиусы изгиба тоже берутся в расчёт, как и меры механической защиты для кабеля при прохождении углов. Предполагается применение кронштейнов и других соединительных элементов соответствующего типа.

Резистивный кабель

Резистивные нагревательные кабели – специальная разновидность оборудования

Её применяют, когда важно обеспечить высокую удельную мощность и температуростойкость. В этом случае сопротивление остаётся на одном и том же уровне

По сути, это металлическая жила, покрытая слоем изоляции.

Из положительных сторон применения отмечают:

  • Повышенную прочность к механическим воздействиям.
  • Стабильные характеристики на протяжении всего эксплуатационного срока.
  • Тепловыделение, которое тоже остаётся стабильно высоким.
  • Стартовый предпусковой и обычный разогрев.
  • Высокие температурные характеристики, которые сохраняет тёплая кровля.

Пример продукции этой разновидности:

Orange Hit.

Саморегулирующий кабель для кровли и водостоков

Отличается чуткой реакцией на любые изменения, которые происходят в окружающей среде. При этом погонное сопротивление оборудования тоже регулируется автоматически. Действие выполняют для всего участка, либо для отдельных его частей. Можно выкраивать отрезки, которые необходимы для работы на кровле и изоляции.

В случае с саморегулирующимся кабелем тепло выделяет полимерная матрица, установленная между парой токоведущих жил. Есть дополнительные включения, способные проводить ток. Только при повышении температурного фона связи между компонентами могут нарушиться. При понижении показателя всё восстанавливается.

В одно время саморегулирующиеся кабели обеспечивают разную температуру на разных участках крыши. Отсутствует угроза локального перегрева, как и дополнительные требования по уходу. Такая прокладка уменьшает расход, потом дешевле обходится и обустройство вентиляции кровли из профнастила.

Технология монтажа антиобледенительной системы

Процедура самостоятельного обустройства системы обогрева водостоков и кровли несложна. Её выполняют по следующему алгоритму:

прокладка термокабеля. Следует избегать его изгибов под острыми углами, если топология такова, что без этого не обойтись, кабель нужно разрезать и использовать муфты соответствующих размеров и типа

Не укладывайте кабель возле элементов кровли, способных его повредить;

при прокладке термокабеля в водосточных желобах его крепят специальной лентой с шагом 25-30 см, для саморегулирующегося кабеля это расстояние можно удвоить;
в водостоках подобный метод не всегда неприменим, поэтому основное внимание уделяем верхнему крепежу, на который в любом случае приходится основная нагрузка по весу (можно, например, использовать металлический трос, к которому прикрепить термокабель);
при монтаже распределительного короба суммарная мощность кабеля уже должна быть просчитана, и на основании этих расчётов монтируются датчики, при необходимости – термостат, прокладывается кабельная инфраструктура (силовые/сигнальные кабеля);
датчики снега монтируются непосредственно на крыше, датчики влаги – в отливах и дождеприёмниках;
чтобы усилить обогрев в районе воронок, здесь контур удваивают или утраивают;
последний этап – монтаж щита управления, который должен находиться внутри здания. После установки распределительного короба проводят тестирование кабелей на внутреннее сопротивление, проверке подлежит и работа автоматики.

Наши цены

Компания PRO-ОБОГРЕВ» осуществляет монтаж системы обогрева кровли уже более 10-и лет. В штате только профессиональные сотрудники, имеющие все необходимые разрешения на электромонтажные работы. Наши цены максимально прозрачны и демократичны, а широкий ассортимент продукции позволяет подобрать комплектующие для монтажа с учетом всех пожеланий заказчика.

Наименование работед. измЦена, руб.
Монтаж нагревательного кабеля в водосточной трубем150
Монтаж греющего кабеля в желобемот 200
Монтаж греющего кабеля на кровлемот 200
Выезд замерщикашт

Посмотреть полный прайс-лист на обогрев кровли

Зоны подогрева водосточных систем

Зимой, из-за воздействия низких температур ряд зон на крыше оказываются в экстремальных условиях:

  1. Стык стены с крышей. В этой зоне наблюдается наиболее высокая температура за счет поднимающегося тепла из окон дома и утечек его через стены и потолочное перекрытие. Снег здесь активно тает, а образовавшаяся влага способна протекать под крышу и ускорять гниение стропильной системы и верхней части стен.
  2. Кровельный свес или козырек крыши. На свисающую часть кровли тепло не распространяется, а холод делает свое дело. Стекающая вода превращается в лед. В результате на краю крыши образуется наледь и растут сосульки. Ходить под такой крышей просто опасно для человека.
  3. Водосток. В водосточной трубе остается влага. При замерзании вода резко расширяется, что приводит к деформации металла и даже к его разрыву.
  4. Застойные зоны нестандартной крыши. Наличие ендов, башен и других сложных элементов, создают участки, где накапливается снег, а он постепенно подтаивая проникает в чердачное помещение.
  5. Мансардное окно. Они часто подвергаются обледенению, а устранить проблему можно разогревая находящиеся рядом водосточные трубы и край кровли.

Таким образом, на кровельной части дома имеются характерные зоны, где зимой появляется повышенная опасность для конструкции и людей.

Антиобледенительная система необходима на краю кровли, воронке водостока и в застойных зонах сложных крыш.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
