Популярная однотрубная система отопления: 4 основные особенности

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Какая система отопления лучше: однотрубная или двухтрубная?

Наиболее экономичным будет монтаж однотрубной схемы отопления. Её можно использовать для обогрева небольшого дома. Для большого строения необходима двухтрубная схема подключения радиаторов. Она позволит равномерно прогревать помещения, но обойдётся дороже.

К тому же её работа потребует присутствия циркуляционного насоса, питающегося от электричества.

Если необходима полностью автономная система отопления стоит обратиться к однотрубной схеме и использовать её в подходящих вариантах — вертикальном отоплении по стоякам или в горизонтальном — на каждом этаже вашего дома.

Главный критерий качества работы и правильного выбора системы — это тепло в доме, небольшой расход энергоносителя и надёжность вашего отопления.

Открытые и закрытые системы

По мере нагревания объём теплоносителя увеличивается. Появляются излишки жидкости, которые должны оставаться в системе. Для разогретого теплоносителя предусматривают установку расширительных бачков. Их объём выбирают из расчёта 10-15% от полной ёмкости котла, труб, радиаторов.

По конструкции определяют вид: закрытая или открытая.

Открытый тип

В открытых вариантах в качестве бака используют любую ёмкость, стойкую к коррозии и температуре около 80 оС. Это может быть бак из нержавеющей стали или защищённого от коррозии чёрного металла. Прибор устанавливают в самой верхней точке, что исключает вытекание теплоносителя под действием столба жидкости.

В нижней части находится патрубок для присоединения к трубопроводу. Вверху оставляют лючок для долива воды.

В других вариантах долив испарившейся воды осуществляют с помощью присоединения к водопроводной сети (см. схему ниже) и организации слива излишков в канализацию.

Для предотвращения перелива и автоматического удаления воздуха, бак часто делают герметичным, а в верхней части ёмкости монтируют автоматический клапан-стравливатель. Этот вариант предпочтительнее, если бак находится на чердаке и доступ к нему затруднён.

Закрытые системы

В закрытых схемах используют герметичные расширительные баки двух типов: с диафрагменной или баллонной мембраной .

До начала заполнения системы через ниппель в воздушной камере нагнетают давление до 1,5 атм. Затем заполняют систему теплоносителем до показаний манометра 1,8-2 атм.

Далее бак работает в автоматическом режиме:

  1. При нагревании жидкость расширяется.
  2. Повышается давление, излишки теплоносителя через патрубок поступают в рабочую полость бака.
  3. Разделяющая мембрана эластична, поэтому рабочая зона увеличивается. Одновременно повышается давление воздуха во втором отсеке бака.
  4. После остывания теплоноситель уменьшается в объёме и мембрана, распрямляясь под действием сжатого воздуха, выдавливает теплоноситель в систему отопления.

Контакт рабочей жидкости и воздуха помещений исключён, поэтому в закрытых системах можно использовать любые разрешённые производителем отопительного оборудования антифризы и гликоли.

В закрытых системах расширительный бак может быть установлен в любом месте, но предпочтение отдают монтажу вблизи котла: бак не портит вид жилых помещений, облегчается обслуживание.

Подбор оборудования и расчет однотрубной системы

Одноконтурное отопление делают с использованием следующих элементов:

  • нагревательный котел;
  • батареи;
  • трубы;
  • циркуляционный насос;
  • расширительный бак;
  • краны Маевского;
  • фильтрующее приспособление;
  • переходники и фитинги;
  • группа безопасности.

Во время расчета системы важно придерживаться таких принципов:

Мощность котла выбирают в зависимости от отапливаемой площади. При этом придерживаются правила, что для обогрева каждых 10 квадратов дома нужна мощность нагревателя в 100 Вт. Для более точного расчета нужно учесть высоту помещения, материал ограждающих конструкций дома и качество его утепления, климатические особенности, количество окон и дверей.
Для расчета требуемого количества радиаторов площадь помещения множим на 100 и делим на теплоотдачу одной секции отопительного прибора

Теплоотдача батареи указывается в техпаспорте.
При выборе труб учитывайте материал, из которого они сделаны, а также правильно выбирайте диаметр с учетом особенностей системы.
При подборе расширительного бака важно знать общее количество теплоносителя, циркулирующего в сети
Также обращайте внимание на конструкцию бака (открытый или закрытый тип).
Циркуляционный насос выбирают по требуемой мощности, но для этого понадобится выполнить расчеты, которые лучше доверить специалистам.

Если все комплектующие сети были подобраны правильно, а в процессе монтажа придерживались технологии, в эффективности однотрубной системы можно не сомневаться

Для длительной работы сети без вмешательства пользователя важно правильно ее настроить при первом запуске

Двухэтажного дома

Схема однотрубной системы для 2-ух этажного дома

Распределять по дому стояки,  к каждому из которых будет подсоединено всего два радиатора, не имеет смысла. Гораздо проще организовать два независимых контура по одному на этаж и согласовать их с помощью гидрострелки или регулирующей арматуры.

В каждом контуре общая труба укладывается на уровне пола  по периметру здания, и к ней подключаются радиаторы. Обеспечить нормальное функционирование естественной циркуляции в данном случае довольно сложно, потому предпочтение отдается принудительной циркуляции.

https://youtube.com/watch?v=eOhZmK9GLvo%3F

Типы однотрубного варианта обогрева

Однотрубная система бывает разных видов. Например, отопление однотрубное подразделяется на открытое и закрытое. При закрытом варианте система не вступает в контакт с окружающим воздухом. Из-за этого может иметь место избыточное давление в системе. Если нужно стравить воздух, данную процедуру выполняют вручную. А объем воды в контуре является постоянным.

Открытая система, наоборот, контактирует с окружающим воздухом. Ее расширительный бак является негерметичным. Подобная схема сильно влияет на разводку отопления. Например, кольцо, которое проходит по всему периметру здания, должно находиться выше отопительных агрегатов. В противном случае воздух в обогревателях начнет собираться.

В зависимости от месторасположения труб система однотрубная может быть горизонтальной или вертикальной.

При горизонтальном варианте трубопровод проходит в горизонтальной плоскости. Больше всего подходит для малоэтажных сооружений, а также для квартир с автономной системой теплоснабжения. В этих случаях однотрубная система отопления с нижней разводкой будет удобнее всего.

Вертикальная же система предполагает соответствующее расположение труб. Надо отметить, что однотрубная система отопления двухэтажного дома схема которой предполагает размещение магистрали в вертикальной плоскости, является наиболее подходящим выбором для таких малоэтажных зданий.

Также бывает однотрубная система отопления с естественной циркуляцией воды и с неестественной. При естественном движении воды, теплоноситель из подогреваемого котла течет по подающим трубам, стояку в батареи. Радиаторы нагреваются и отдают тепло помещению. После этого вода возвращается в котел нагревательный по обратной магистрали. Далее цикл повторяется заново.

Больше всего однотрубное отопление с естественной циркуляцией воды подходит для частного сектора либо для квартир с автономным типом отопления. В такую схему входит водонагревательный котел, подающие и обратные трубопроводы, а также расширительный бачок и обогревательные агрегаты. Системы с естественной циркуляцией являются очень практичными. При таком оборудовании сети теплоснабжения конструкция может прослужить около 40 лет, причем без капитального ремонта.

А вот система отопления однотрубная с принудительной циркуляцией предполагает установку насоса. Как происходит монтаж тепловых насосов можно прочитать здесь. Это позволяет выставлять скорость движения теплоносителя по магистрали.

А вот среди недостатков можно назвать не особо высокую эффективность при эксплуатации в сооружениях с большой площадью. К тому же на разных этажах обогрев может быть неравномерным. Состоит сказать, что однотрубная система отопления с принудительной циркуляцией схема которой предполагает установку насоса, включает такие составляющие элементы:

  1. Нагревательный котел, который работать может на жидком либо твердом топливе, на газу либо от электросети. Для частного сектора чаще всего применяется вариант на газу. Твердое и жидкое топливо используется крайне редко: в тех местностях, в которых не проведены электросети и газопровод;
  2. Магистрали. Диаметр труб немного меньше, нежели у труб в системах с естественной циркуляцией теплоносителя. В качестве материала изготовления для трубопровода могут использоваться полипропилен, сталь, медь и металлопластик;
  3. Батареи для обогрева комнат. Изготавливают радиаторы из чугуна, алюминия, стали либо биметалла. Каждый агрегат следует оснащать краном Маевского;
  4. Расширительный бак. Предназначен для того, чтобы понижать уровень давления в контуре при нагреве теплоносителя;
  5. Циркуляционное насосное оборудование, основная задача которого — привести в движение теплоноситель. Но не всегда система с принудительной циркуляцией оснащается насосом. Если система питается от подключенного к теплотрассе элеваторного узла, вода циркулирует за счет созданного перепада давления.

Также система отопления может иметь нижнюю либо верхнюю разводки. Но однотрубное отопление с нижней разводкой считается более удобным. Суть в следующем: в трубопровод с теплоносителем, который составляет кольцо системы, врезаются параллельно батареи. Каждый из радиаторов оснащают регулировочным краном и воздухоотводчиком. Такая однотрубная система отопления с нижней разводкой схема которой реализуется достаточно просто, широко применяется в частных домах.

Схема устройства системы одного контура

Когда площадь помещения, которое необходимо обогреть, не превосходит параметры в 160 кв. м., можно смело утверждать, что однотрубная схема отопления частного дома вполне подходит для такого масштаба. Наш теплоноситель будет иметь различную плотность, проходя через радиаторы, что и вызовет сбалансированную работу системы. Для более обширных помещений стоит предусмотреть варианты с механической циркуляцией теплоносителя.

Помните, что трубы для одноконтурной системы всегда должны быть в верхней части жилого здания. Монтаж будет простым, число труб – небольшое. Может пригодится информация о том, как паять пластиковые трубы.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

  • Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
  • В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
  • При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
  • Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

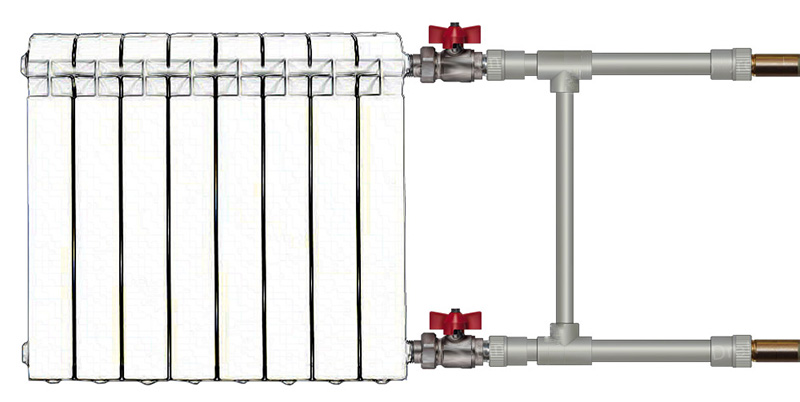

Радиатор с байпасом

Для врезки байпасов в отопление используются ПВХ трубы с меньшим, чем при подключении к радиаторам, диаметром. Если взять трубы такого же или большего диаметра, то циркуляция горячей воды будет неправильной. Если нет возможности подключить маленькие трубы, то для балансировки труб одного диаметра подключают специальные вентили – по два штуки: на подаче и на байпасе, для регулировки подачи горячей воды в секции радиатора.
Байпас на радиаторе

Монтаж одноконтурной системы отопления

Перед началом монтажа необходимо рассчитать гидравлические данные одноконтурной отопительной системы. При проведении расчетов устанавливаются диаметры всех труб для разных отрезков системы. Необходимо провести расчет горизонтальной и вертикальной однотрубной отопительной схемы с применением коэффициентов, отражающих потери давления на разных отрезках схемы. Также рассчитывается расход воды с учетом коэффициентов потерь давления в одноконтурной системе. Затем проводится схематичная сборка параллельных приборных и циркуляционных ответвлений системы.

Крепление труб и других элементов системы одноконтурного отопления следует начинать с установки котла. Любой отопительный агрегат должен устанавливаться ниже уровня пола, но не в цокольном или подвальном помещении. Для котла (если он твердо-, жидкотопливный или газовый) оборудуется дымоход, который подключается к агрегату гибкой гофрированной оцинкованной трубой, диаметр которой должен соответствовать выходному диаметру дымохода котла. Магистральная труба отопления подключается к выходной трубе с теплоносителем, стандартный диаметр трубы – ¾ дюйма.
Разводка отопления

К котлу следует подсоединять железную трубу, а переход на металлопластиковые или ПВХ трубы осуществляется на некотором расстоянии от топки, чтобы не подвергать пластик перегреву. Пластиковые переходники использовать нельзя, нужно использовать только металл – чугун, латунь, медь или бронзу.

Расширительный резервуар необходимо крепить в самой высокой точке помещения, желательно на высоте ≥ 3 метра. Если чердак дома утеплен, то это будет наиболее подходящее место для расширительно-расходного бачка.

Следующий этап – разводка труб с теплоносителем, и установка батарей (радиаторов), на которые одновременно крепятся краны Маевского и вентили. Где устанавливать радиаторы, хозяин определяет самостоятельно, но эргономика указывает, что самые холодные места – под окном и возле входа на балкон, поэтому рациональнее будет монтировать их именно там. Трубы рекомендуется прокладывать без изгибов, чтобы теплоноситель не замедлялся на таких участках.
