Делаем отопление своими руками в 5 этапов

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

• трубопроводной сети, которая включает арматурные изделия и приборы;
• теплоносителя;
• приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

• расширительная ёмкость;
• насос для циркуляции воды;
• гидравлический разделитель;
• буферный бак;
• коллектор-распределитель;
• бойлер прямого нагрева;
• средства и приборы-автоматы.

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

Источники тепла

Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).

Экономичность

Тип котла	Цена киловатт-часа
Электрический	3-5 рублей в зависимости  от региональных тарифов
Дизельный	3,5-4 рубля
Газовый с питанием от газгольдера	2,4-3 рубля
Угольный, пеллетный	1,4-2 рубля в зависимости от местных цен на топливо
Дровяной	1,1-1,3 рубля
Газовый с питанием от магистрали	0,7-0,8 рубля

Если на вашей улице есть газ, другие источники тепла можно не искать

Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления

Автономность

В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную  температуру воздуха и водопроводной воды в полностью автоматическом режиме.

По этому параметру источники тепла распределяются в другом порядке:

Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;

Электрокотел: включил и забыл

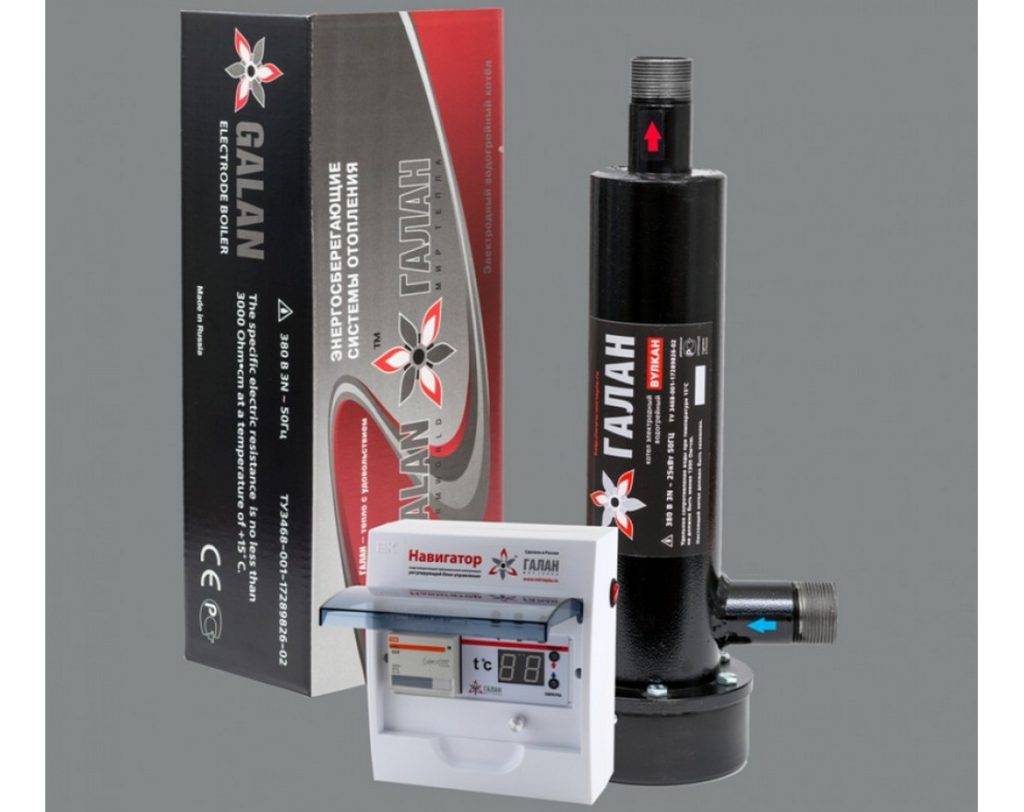

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит

• Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
• Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;

Дизельная котельная: существенная часть объема помещения занята топливными баками

• Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
• Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.

Твердотопливный пиролизный котел верхнего горения

Выводы

1. Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
2. Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);

Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой

1. В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;

1. Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.

Классический дровяной котел в дачном доме

Монтаж водяного теплого пола

Водяной теплый пол — это наилучший отопительный прибор для любого дома. Главное достоинство теплового пола в том, что он равномерно распределяет тепло по всей площади помещения.

Монтаж водяных теплых полов выполняют по лучевой схеме. Для монтажа теплого пола применяют распределительные коллекторы с их помощью теплый пол подключается к системе отопления, а также выполняется регулировка его температурного режима.

Рис.7. Пример распределительного коллектора для теплого пола.

Для монтажа теплого пола используется специальная труба. В зависимости от длины магистрали применяется труба диаметром 10 -20 мм.

Важной особенностью монтажа теплого пола является его правильная укладка вдоль внешних стен. При монтаже теплого пола должно быть обеспечен наибольший тепловой поток около наружных стен и наименьший около межкомнатных перегородок

Рис.8. Схема укладки водяного теплого пола на первом этаже частного дома.

На полностью смонтированный теплый пол укладывают стяжку. После чего пол готов к чистовой отделки. На теплые водяные полы можно укладывать любое напольное покрытие.

Паровое отопление теплицы

Главным достоинством такого метода является равномерный прогрев теплицы, что благотворно сказывается на растениях. Воздух прогревается с помощью пара, который появляется после того, как вода в котле закипит.

Горячий воздух поступает в радиаторы, соединенные трубами.

Состав системы парового отопления:

• котел для нагрева воды;
• выпускной клапан;
• радиаторы;
• насос;
• трубы;
• топка.

Соединение печи с фундаментом теплицы через разделку

Система может быть двух типов — закрытого и открытого. В первом варианте конденсат возвращается в котел с помощью специального насоса. Если используется второй вариант — трубы делаются с небольшим наклоном и конденсат самостоятельно попадает в котел.

Система может быть с высоким давлением (от 170 до 600 кг/м2), с низким (от 100 до 170 кг/м2) или вакуум-паровой. На этот параметр влияет протяженность труб и некоторые другие характеристики системы.

Разводка труб может быть однотрубной, когда и пар, и конденсат находятся в одной и той же трубе, или двухтрубной, когда пар и конденсат разделены, но обе трубы составляют замкнутый цикл. Второй вариант предпочтительнее, потому что есть возможность регулировать температуру поворотом вентиля.

Такая отопительная система может работать на дровах, угле, мазуте, солярке или природном газе. Котлы тоже различаются. Они могут быть газотрубными, обладающими небольшой мощностью, или водотрубными, которые более безопасны.

Водотрубные котлы могут быть вертикальными (барабаны располагаются на разных уровнях высоты) или горизонтальными (барабаны комплектуются коллекторами). Котел состоит из горелки, топки, зольника и барабана.

На что обратить внимание при монтаже

Необходимо устанавливать только металлические трубы, так как пластиковые не справятся с большой нагрузкой.
Особое внимание нужно уделить надежности. Все комплектующие должны быть изготовлены на проверенном заводе.
Необходимо правильно рассчитать мощность котла.

Подключение радиаторов и выбор мощностных характеристик

Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.

Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.

При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.

Некоторые модели радиаторов разработаны таким образом, что патрубки присоединяются к ним снизу. Разводка в этих устройствах внутренняя.

Расчет мощности котла

Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:

MK=S×UMK/10,

В которой принимается:

1. MK – требуемая мощность котла;
2. S – общая площадь дома;
3. UMK – удельная мощность прибора.

UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:

• Юг – 0,7-0,9;
• Средняя полоса – 1,0-1,2;
• Зоны с резко континентальным климатом — 1,2-1,5;
• Дальний восток и север страны – 1,5-2,5.

Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:

MK=Qt×Kz,

В которой принимается:

• Qt – теплопотери здания, кВт;
• Kz — коэффициент запаса около 15-25%.

Теплопотери здания находят по формуле:

Qt=V×Pt×k/860,

В которой принимают:

• V – объем помещения;
• Pt – разница внутренней и наружной температур;
• K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.

Коэффициент рассеивания равен:

1. Здания из древесины без теплоизоляции – 3,0-3,5;
2. Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
3. Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
4. Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.

Жидкостное отопление

В основе его работы лежит нагрев жидкости в котле и отдача тепла посредством доставки её к радиаторам по трубопроводной системе.

Компоненты

• Котел как нагреватель. Тип его зависит от характера топлива; газовые, твердотопливные, использующие жидкое топливо и электрические котлы.
• Трубы. Характеризуются материалом изготовления; сталь (ВГП), медь, нержавеющая сталь, оцинкованная сталь, полипропиленовые армированные алюминиевой лентой, сшитый полипропилен.
• Присоединительная арматура и фитинги.
• Расширительный бак.
• Радиаторы отопления. Для изготовления применяются разные материалы; сталь (трубные регистры, пластинчатые радиаторы), чугун, алюминий. Для более долгой службы алюминиевые радиаторы дополняют латунными или медными вставками (биметаллические радиаторы).
• Циркуляционный насос.

Решение, какой котёл лучше выбрать, принимается на основании его стоимости и доступности топлива.

Однотрубная система

Теплоноситель подаётся к радиаторам и отводится от них по одной трубе, закольцованной на котёл. Разделяется способом розлива; верхняя подача и нижняя подача.

Положительной стороной отмечается экономия труб, запорной и присоединительной арматуры, простота монтажа.

Отрицательный фактор только в том, что последний радиатор прогревается меньше. Этот вопрос можно решить при помощи циркуляционного насоса. Но его отсутствие будет незаметно при отоплении небольшого помещения.

Двухтрубная система

Прогретая жидкость поступает к радиаторам по одной отдельной трубе, а отводится по другой.

Двухтрубная система наиболее эффективна, но экономична по материалам. Способов розлива также два; верхняя подача и нижняя подача.
