Печка на отработанном масле: 5 этапов конструирования

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду

Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

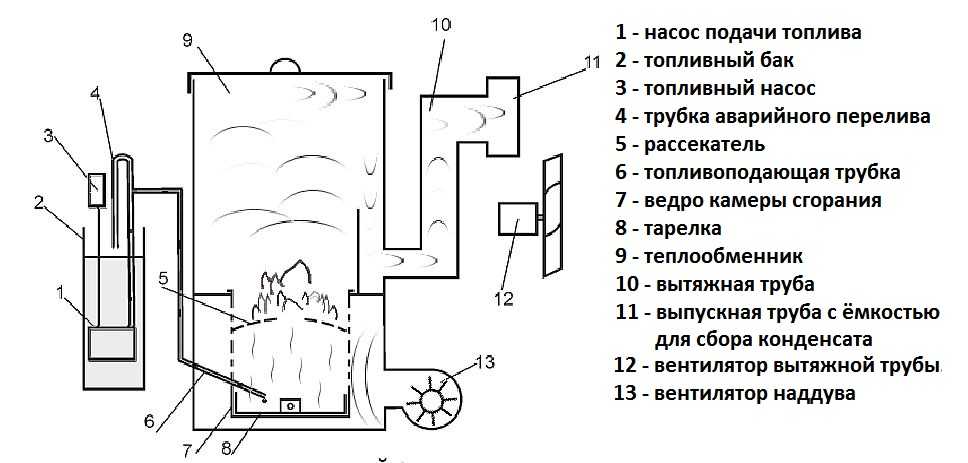

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Технология изготовления печи на отработанном масле

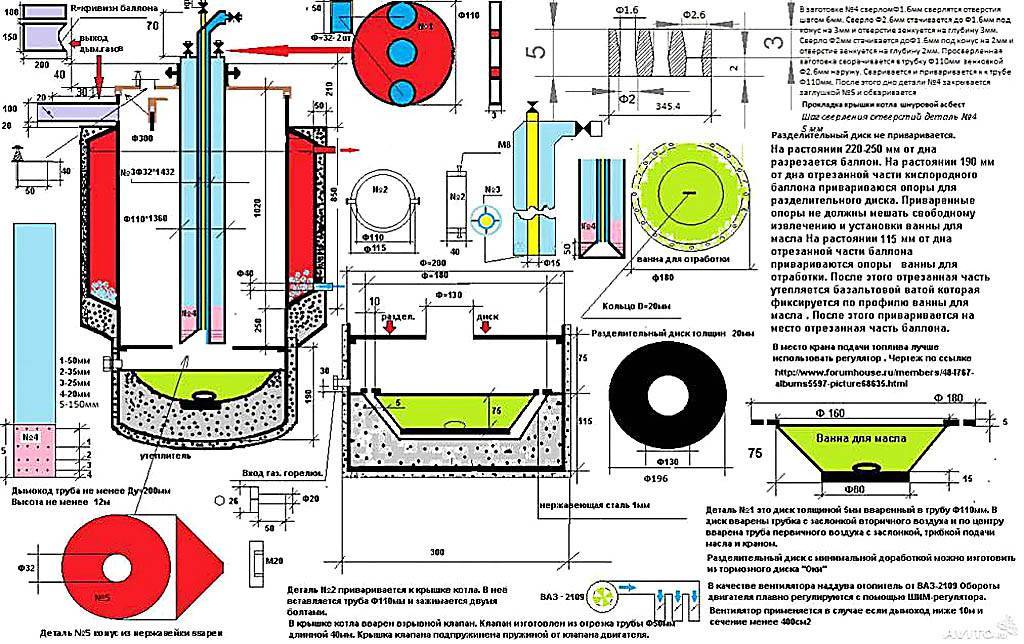

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

https://youtube.com/watch?v=GBxHKPlkty4

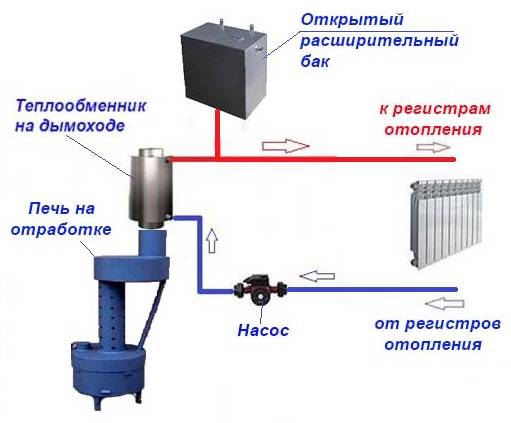

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла

Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов

Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Из газового баллона

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

  • уровень, рулетка;
  • дрель;
  • напильник;
  • болгарка;
  • сварочный аппарат;
  • стальные уголки;
  • трубы для горелки и дымохода;
  • газовый баллон на 50 л;
  • емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками

Разновидности и устройство печи

Печь на отработке применяется для отопления хозяйственных построек

Классическая печь на отработке, предназначенная для эксплуатации в гараже или мастерской, может быть изготовлена несколькими способами. Известно три типа конструкций, в которых применен данный вариант получения тепловой энергии:

  • Устройство прямого горения. Масляные пары дожигаются в ней в специальной перфорированной трубе открытого исполнения.
  • «Капельный» агрегат на отработанном масле с дожигающей камерой закрытого типа.
  • Печь, известная как горелка Бабингтона.

С практической точки зрения интерес представляют только первые две позиции. Последний же образец из-за своей сложности не рассматривается.

Устройство масляных печей, применяемых в качестве отопителей служебных и технических помещений, будет рассмотрено на примере пиролизной конструкции. Она представляет собой квадратную или цилиндрическую емкость, частично заполняемую отработанной соляркой или мазутом и оснащенную особой воздушной заслонкой. В верхней ее части предусмотрена труба с отверстиями, сквозь которые за счет естественной тяги всасывается наружный воздух. Еще выше расположена камера, используемая для дожигания топлива. В ней предусматривается специальная перегородка, посредством которой происходит отбор тепла от жидкого продукта горения.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как работает печь на отработанном масле?

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

  • буржуйка;
  • капельница;
  • горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Каждую из таких печей можно сконструировать самостоятельно.

Как и из чего сделать печь своими руками

После сварки баллон необходимо покрасить термостойкой краской

Самый простой способ, позволяющий изготовить печь на отработанном масле своими руками, – использовать для этого подручные средства. В качестве корпуса, в который помещается емкость для заливки отработки, берется старый газовый баллон, предварительно очищенный от остатков голубого топлива. Помимо него для изготовления по чертежам печи на отработке своими руками потребуются:

  • Обычная стальная труба с типовым диаметром порядка 10 см для обустройства элементов корпуса, горелки и дымохода достаточно двух метров.
  • Стальной уголок на 5 см, который подготавливается из расчета чуть больше метра. Он необходим для изготовления подставки под печку, а также для деталей теплообменника и на дверные ручки.
  • Листовая стальная заготовка, идущая на заглушки и днище верхней камеры. Для этого потребуется около 50 см листа толщиной 2-4 мм.
  • Оставшийся от автомобиля тормозной диск, свободно помещающийся внутри баллона.
  • Пустая емкость из-под фреона стандартного объема с работающим игольчатым вентилем (клапаном) для изготовления топливного бака.

Из вспомогательных деталей потребуются кусочек шланга для подачи топлива, а также пара хомутов и небольшой отрезок полудюймовой трубы. По нему в печку предполагается подавать саму отработку.

Порядок сборки

Вариант из металлических листов с термостойкой краской

Описание порядка самостоятельной сборка печи сводится к следующей последовательности действий:

  1. В днище подготовленного баллона проделывается сквозное отверстие.
  2. По его бокам вырезаются два проема, расположенные один над другим.
  3. Между ними из 4-хмиллиметровой стали приваривается площадка по форме баллона, служащая дном верхнего отсека. Но прежде в нем высверливается несколько отверстий, обеспечивающих доступ воздуха к маслу.
  4. В этой части печи вмонтируется камера сгорания вместе с теплообменником, а в нижнем отсеке – горелка с поддоном.
  5. Горелка крепится прямо на днище верхней камеры с наружной стороны, а поддон нижней части конструкции делается на основе чугунного тормозного диска, снизу к нему приваривается дно.
  6. Сверху конструкция закрывается крышкой с отверстием, через которое имеется доступ воздуха к ответной части горелки.

По завершении основных работ переходят к изготовлению муфты, соединяющей поддон с горелкой. Систему подачи масла делают на основе трубы, приваренной к поддону, подготовив предварительно отверстие соответствующего размера. Далее остается установить на трубе вентиль и подвести ее к баку с топливом.

Особенности, плюсы и минусы масляных печек

Масляная печка работает на отработках нефтеперерабатывающей промышленности. Это экономично выгодное отопление. Для масляных печей не применяют дизель, бензин, растворитель, керосин и другие легковоспламеняемые вещества.

Печки на отработанном масле работают способом прямого нагрева воздуха, который находится в системе. Агрегат имеет 2 отсека горения. Первый используется для сгорания масла. В итоге появляются горючие пары. Они направляются во второе отделение и смешиваются с воздухом. Газы сгорают, и выделяется много тепла.

Масляная печка достаточно большая, поэтому следует заранее обдумать ее будущее месторасположение

Для дома такие конструкции не используются. Они отлично обогреют подсобные помещения, гаражи, теплицы.

Правильная работа печи обеспечивается при хорошем притоке воздуха. Первая камера оборудуется специальной заслонкой. Она применяется для контроля подачи кислорода. Соединение двух камер проходит с помощью трубы. В ней проделывают дырки размером в 1 см для подачи воздуха во второй отсек.

Плюсы масляных печей:

  1. Безопасность, так как горят только пары, а не масла;
  2. Простой монтаж и использование;
  3. Не возникает копоть и гарь при эксплуатации прибора;
  4. Дешевизна, так как можно сделать из подручных материалов своими руками.

Из минусов отмечают повышенные требования к хранению топлива. Масла сохраняют в отапливаемых помещениях, так как при низких температурах материал теряет свои свойства. Для топки следует применять исключительно отфильтрованное масло, которое потребуется приобретать отдельно. Если взять обычную отработку, то в домашних условиях невозможно достичь требуемой чистоты вещества.

Инструкция по изготовлению

Печь длительного горения с водяным контуром своими руками делается поэтапно.

  1. Собирается нижний резервуар.
  2. Изготавливается крышка, плотно садящаяся на него. Подсос воздуха крайне нежелателен, так как с ним в емкость может попадать водный пар, поэтому подгонка крышки необходима очень точная.
  3. На крышке делается отверстие с заглушкой. Его диаметр может составлять 30–60 мм, заглушка на 5–10 мм больше.
  4. Изготавливается отверстие под камеру сгорания. Оно должно соответствовать внутреннему диаметру трубы, использованной для этой цели (90 мм).
  5. Камера сгорания размечается, просверливаются отверстия для поступления воздуха. Их количество для длины камеры 360 мм составляет 48 шт. Располагаются в шахматном порядке с максимальной равномерностью, чтобы обеспечить стабильный режим окисления паров масла.
  6. Камера приваривается к крышке нижнего резервуара.
  7. На верхний торец камеры приваривается днище со стенками верхнего резервуара с отверстием под нее. Диаметр отверстия аналогичен изготовленному в крышке нижней емкости.
  8. Изготавливается крышка верхнего резервуара с патрубком для присоединения дымовой трубы.
  9. Вся конструкция устанавливается, собирается, подключается к дымоходу и испытывается на работоспособность.

Устройство печи на отработке

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

  1. Для резки металла необходимо предварительно выкрутить вентиль, а баллон наполнить водой
  2. Его понадобится распилить на 2 части – нижняя 1/3 будет использоваться в качестве резервуара для масла, а верхние 2/3 использоваться для дожигателя
  3. С помощью болгарки срезается вначале верхняя часть, затем готовятся отверстия для дымохода и дожигателя. Отверстие необходимо будет сделать и в нижней части для ревизионного люка. В дальнейшем его прикручивают на болты
  4. Из толстостенной трубы изготавливаем дожигатель, проделывая в нем отверстия
  5. Чашу для капельной печи можно сделать из тормозного диска авто. Ее монтируют на дно топливника, чуть приподняв над поверхностью на 3-5 см
  6. Надеваем крышку баллона. Вставляем маслопровод таким образом, чтобы он располагался точно над чашей
  7. Навешиваем расширительный бачок. Подключаем дымоход. Проверяем работу печи

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
