Виды, характеристики, правила монтажа плинтуса с кабель-каналом

Разновидности потолочных кабель-каналов

Рассмотрим подробно существующие варианты плинтусов и материалы, которые применяются для их изготовления, поскольку не все они позволяют использовать этот элемент декора в качестве потолочного кабель-канала.

Деревянные плинтуса

Древесина хороша своей экологичностью и прочностью, но пожароопасная. Слаботочные каналы связи, сигнализации, видеокабели и подобные коммуникации можно прятать под деревянным плинтусом, но для укладки силовых электрических кабелей, во избежание возгорания, используются другие материалы. Также из-за высокой гигроскопичности и восприимчивости к грибковым поражениям нельзя применять древесину внутри влажных помещений.

В зависимости от внешнего вида лицевой стороны изделия различают:

  • классический плинтус;
  • разнобокий;
  • галтель;
  • европлинтус.

Встречаются и другие, более редкие виды декора. Изготавливаются из цельного массива или сращенного бруса различных пород, чаще всего – из сосны, дуба, бука, липы или лиственницы.

Наиболее ходовые размеры:

  • ширина (по лицевой части) – от 24 до 80 мм;
  • длина – от 2 до 3 м.

Последовательность монтажных работ

Для монтажа плинтуса с кабель-каналом и укладки в него электропроводки понадобятся и различные инструменты. Это перфоратор, молоток, отвертка или шуруповерт, рулетка, уровень, карандаш, инструмент для резки плинтуса.

Шаг 1. Вначале нужно нарезать плинтуса на отрезки необходимой длины. Например, измеряется при помощи рулетки длина одного участка стены, а затем эта же длина откладывается на плинтусной планке.

Измеряется длина участка стены

Размеры переносятся на плинтус

Шаг 2. Производится нарезка плинтуса на необходимые отрезки.

Плинтус нарезан

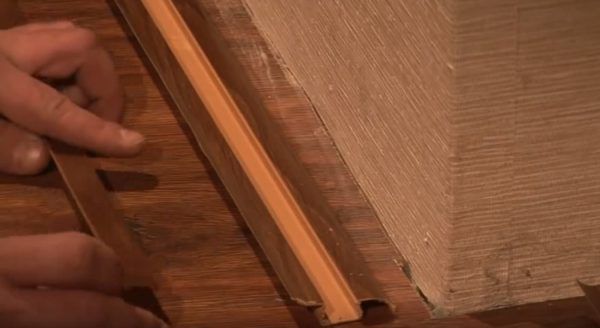

Шаг 3. Вынимается декоративная планка из отрезков плинтуса.

Вынимается декоративная планка

Декоративная планка извлечена

Шаг 4. Плинтус прикладывается на свое место у стены, в нем просверливаются отверстия внутри канавки для проводов.

Сверление отверстий в плинтусе

Шаг 5. На края плинтусных планок надеваются декоративные внутренние уголки. Отверстия просверливаются с их (уголков) учетом.

Надевается декоративный внутренний уголок

Процесс сверления отверстий

Отверстия готовы, элементы соединены внутренним уголком

Шаг 6. Во время формирования отверстий на плинтусе на стене остались метки для сверления под дюбеля. Отверстия в стенах делаются при помощи перфоратора.

Сверлятся отверстия в стене

Шаг 7. В подготовленные отверстия в стене вставляются пластиковые дюбеля.

Вставляется пластиковый дюбель

Шаг 8. Плинтус устанавливается на свое место и саморезами прикручивается к стене.

Плинтус прикручивается к стене

Еще одно фото процесса

Шаг 9. Производится укладка кабеля в канал.

Кабель укладывается в канал

Шаг 10. Затем кабель-канал закрывается декоративной планкой.

Канал закрывается декоративной планкой

Шаг 11. Кабель в области наружных углов протягивается через внешние уголки. Уголок устанавливается на предназначенное ему место.

Наружный уголок

Установка уголка

Шаг 12. Устанавливаются оставшиеся декоративные планки.

Укладка декоративных планок

Еще одно фото процесса

Шаг 13. Устанавливаются заглушки, предназначенные для краев плинтуса.

Установка заглушек

Шаг 14. При необходимости устанавливается подрозетник. Для этого там, где он должен быть, в стене делаются отверстия для дюбелей. Затем вставляются дюбеля и на саморезы прикручивается этот элемент.

Сверлятся отверстия для дюбелей

Фото процесса установки

Установка подрозетника

Видео – Монтаж плинтуса с кабель-каналом

Электропроводка внутри плинтуса – отличая идея и в том случае, если вышла из строя основная проводка внутри стен. При этом нет надобности штробить их и менять провода, гораздо проще воспользоваться именно этими декоративными элементами. Электротехнический плинтус позволит снизить трудозатраты и даже сбережет кошелек от необоснованных трат за ремонт, который и вовсе не понадобится, если решить прокладывать проводку внутри плинтусов.

К чему крепить: к полу или к стене?

При выборе основания для фиксации декоративных планок следует руководствоваться снижением трудозатрат

Для этого обратите внимание на основание пола. Если настил уложен поверх бетонной стяжки, а стена выполнена из деревянных материалов, то фиксировать плинтус лучше именно к ней

И наоборот: если пол выполнен из доски, то целесообразнее фиксировать плинтуса на нем

И наоборот: если пол выполнен из доски, то целесообразнее фиксировать плинтуса на нем

И наоборот: если пол выполнен из доски, то целесообразнее фиксировать плинтуса на нем.

Если в вашем помещении есть конструкции из гипсокартона, изучите информацию о том, как прикрепить к стене плинтус сборного типа. В таких ситуациях следует использовать специальные саморезы и гвозди с цинковым покрытием.

В тех случаях, когда и пол и стена сделаны из твердого материала, для установки плинтусов потребуется высверливать отверстия под дюбели, а уже затем вкручивать саморезы. Этот же метод применяется в тех случаях, когда стена и пол достаточно рыхлые.

Во время работы со всеми перечисленными разновидностями пользуйтесь следующими правилами, которые указывают, как правильно прикрепить плинтус к полу:

  1. Минимальное расстояние между крепежными элементами составляет 25 см.
  2. Максимальное расстояние между крепежами — 50 см.
  3. Плинтус фиксируется к тому основанию, которое гарантирует достаточную прочность крепления.

В ходе работ могут использоваться обычные саморезы, якорные пластины, специальные клипсы, клеящие составы. Выбор зависит от используемого вида напольного плинтуса.

Преимущества пластиковых плинтусов

Invalid Displayed Gallery

Еще совсем недавно для обрамления пола использовалипланки из дерева, которые не отличались ни простотой монтажа, ни дизайнерскими изысками. Сегодня выбор плинтусов для пола огромен и у каждого вида есть свои преимущества и недостатки. Плинтус напольный пластиковый достоин внимания, так как:

  • Поливинилхлорид (ПВХ), из которого изготовлен плинтус пластиковый – один из самых долговечных материалов, срок эксплуатации значительно превосходит более дорогую древесину.
  • Материал устойчив к перепадам температур и высокой влажности, что делает возможной установку пластиковых плинтусов в любом помещении: от ванной до спальни.
  • Изделия из ПВХ являются пожаробезопасными, поскольку не поддерживают горения.
  • Материал полностью безопасен для человека.
  • Монтаж пластикового плинтуса не вызовет затруднений даже у новичка. Многие производители снабжают свои изделия мягкими прорезиненными краями, которые хорошо примыкают к стенам, скрывая неровности.
  • Пластиковые профили достаточногибкие, что позволяет выполнять отделку закругленных стен.
  • Со временем изделие не потеряет своего первоначального вида, достаточно только мыть его с использованием любого моющего средства.
  • Широкая цветовая гамма позволит с легкостью вписать плинтус напольный пластиковый в любой интерьер.

По техническим характеристикам ПВХ плинтуса во многом превосходят аналоги

Ну и, конечно, главным достоинством пластикового плинтуса для пола является его низкая стоимость.

Но не все так просто. К сожалению, именно дешевизна пластика делает невозможным его применение для отделки дорогих интерьеров – такой элемент будет сразу бросаться в глаза. В этом случае стоит остановить свой выбор на деревянных аналогах. Хотя многие производители настолько улучшили качество своих изделий, что их не только можно устанавливать на паркетные полы, но и внешне они мало отличаются от натуральной древесины.

Высокий пластиковый плинтус для пола цвета «Бамбук»

Установка пластикового плинтуса более всего уместна на полы из ламината, линолеума, ковролина, плитки.

Назначение кабель-канала

По своей сути, кабель-каналы плинтусного типа являются своеобразными молдингами, выполняющими сразу несколько функций.

Дополнительная информация. В строительной практике термин молдинг (от англ. molding – литье, формование, литая деталь) применяется для обозначения накладных выпуклых планок, используемых для декорирования стен, потолка, каминов, дверей и т.п.

Плинтусные молдинги с кабель-каналами предназначены для:

  • скрытия щели между стеной и полом либо стеной и потолком;
  • выполнения функции электротехнического короба под укладку проводов и кабельных линий;
  • скрытия проводов, уложенных в коробе внутри плинтуса;
  • защиты проводов от возможных механических повреждений, попаданий открытой влаги, пыли и других загрязнений (например, на кухне или производстве);
  • маскировки проложенной кабельной линии путем обустройства декоративной напольной окантовки с розетками и разъемами.

Напольная окантовка из плинтусных кабель-каналов

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Учитывая спрос потребителей, производители делают разнообразные конструкции плинтусов для прокладки проводов. Основой для плинтуса является каркас с кабельканалами, которая закрывается декоративной крышкой. Учитывается материал, из которого изготавливаются изделия, в связи с повышенной опасностью возгорания он делается из негорючих материалов. В большинстве случаев это прочный и эластичный пластик, плинтуса могут быть одноканальные и многоканальные. Одноканальная модель предусматривает широкий канал, в который укладывается нескольких кабелей, от трех до пяти в зависимости от диаметра.

Есть удачная конструкция, когда кабель канал крепится на стену, повода укладываются в него, на него и под него, получается три отсека. Потом сверху фиксируется декоративная панель и получается отличный плинтус, со скрытой проводкой.

Плинтус с 3 каналами

Независимо от различий, модели и производителя плинтусов все они имеют общие основные элементы:

  • Каркас;
  • Декоративные соединяющие планки;
  • Соединители для внутренних углов;
  • Соединители для внешних углов;
  • Внешняя декоративная панель.

Крепится каркас к стене внизу у самого пола, остальные элементы фиксируются вручную, для сборки не требуется высокой квалификации и специального инструмента. Поэтому строители и электромонтажники с удовольствием используют эту технологию при отделке помещений в жилых и административных помещениях, каменных и деревянных зданиях. Плинтуса имеют различные цвета, ламинируются под дерево разной породы, для заказчиков большой выбор для любого интерьера. С технической точки зрения считают, что это метод укладки открытой проводки, но по факту она надежно спрятана и защищена от внешнего воздействия.

Монтаж изделий из МДФ

При работе с плинтусами из МДФ имеется ряд нюансов, которые следует учесть. Монтаж начинается из угла помещения, но в отличие от пластика, МДФ не всегда допускает использование накладок, потому необходимо соединять участки с минимальным зазором.

Монтаж выполняется следующим образом:

к стене плинтус крепит при помощи металлических или пластиковых клипс;
важно, чтобы каждая точка под крепеж располагалась на одной прямой. Соблюдать высоту можно при помощи строительного уровня;
устанавливаются клипсы с шагом в 60-70 сантиметров;
для надежного крепления необходимо в отмеченных при помощи уровня точках пробить перфоратором отверстия толщиной в 6 миллиметров;
клипса удерживается при помощи шурупа.

Дальнейшая процедура зависит от того, какую конструкцию имеет плинтус и используемые клипсы:

если на клипсах имеются специальные зажимы под проводку, то достаточно, лишь их задействовать, что позволяет минимизировать смещение кабелей;
в ином случае провода просто укладываются за плинтус, а затем на них надеваются клипсы и защелкиваются фиксаторы

Важно, чтобы провода не выступали на поверхность где-либо по периметру комнаты.. Итог

Итог

В статье подробно описано, как крепить плинтус с кабель-каналом, чтобы добиться максимальной эффективности и эстетичности от данного элемента. На самом деле столь длинное описание присуще очень простой процедуре, которую с легкостью можно выполнить своими руками. При возникновении трудностей всегда можно обратиться за помощью к профессионалам.

Специалисты из строительной компании справятся с поставленной задачей в кротчайшие сроки, а эксплуатация проводки, уложенной таким образом, не создаст каких-либо проблем. Они также возьмут на себя ответственность за выбор монтируемых плинтусов с учетом всех пожеланий заказчика.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

https://youtube.com/watch?v=AavzJ3NxLyE

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

  • Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
  • От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Плинтусы такого вида бывают трёх типов

  1. Простой: ПВХ плинтус, исполненный с одним кабель каналом.
  2. Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
  3. Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.

Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:

  • Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
  • Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
  • Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
  • Возможность сочетать плинтус по цвету с покрытием пола и стен.
  • Простота работ по добавлению в канал новых кабелей и проводов.
  • Отсутствие необходимости особого ухода за ними – покраски, помывки.
  • Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.

Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.

Монтаж плинтуса с кабель каналом не требует диагональных спилов

Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных. Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.

  1. Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
  2. Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
  3. В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.

Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.

Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.

Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.

Виды накладок для плинтусов и их применение

Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:

  • Антенный кабель для телевизора.
  • Кабель для телефонной связи.
  • Витая пара для интернета.

Особенности конструкции плинтусов с кабель-каналом

Кабель канал: размеры

Многофункциональное предназначение плинтусного молдинга с кабель-каналом отражено в особенностях его конструктивного исполнения:

  1. Основным несущим элементом конструкции является планка внешнего декоративного профиля, к которой изнутри крепится короб кабель-канала.
  2. Края ПКК, соприкасающиеся с полом и стеной, обладают повышенной эластичностью в целях максимально возможного плотного прилегания к поверхностям стены и пола.
  3. Многие модели ПКК разбиваются на отсеки для распределения проводов по категориям обслуживаемых электроприборов.

Типовая конструкция ПКК

Разновидности плинтусов

С подсветкой

Производители не стоят на месте и предлагают различные варианты своих изделий. Один из них прозрачный. Изготавливается из ПВХ, МДФ. Плинтус такого типа используется для подсветки в помещениях, где освещение не является приоритетным – например, в коридорах. В фурнитуру вставляются светодиоды, которые создают определенное освещение, и в то же время являются дизайнерским решением. Цена вполне демократичная.

Потолочные

Иногда поверхность пола не позволяет на него еще что-то крепить. В этом случае используют потолочный вид плинтуса. Другое – и более правильное его название – галтель. Он тоже бывает из различных материалов, например, МДФ (ламинированный). Чаще используют пластиковые панели. Самый лучший вариант – из вспененного ПВХ. При высоком качестве эти плинтусные кабель каналы имеют приемлемую цену, не боятся ультрафиолета.

Ставят их так же, как и рассмотренные выше. Разница только в удобстве: на полу работать комфортнее, чем под потолком, значит, размеры необходимо выдерживать точнее. И еще один совет: галтели желательно крепить перед оклейкой комнаты обоями. Стыки очень сложно будет устранить. Используя шпатлевку или герметик, очень легко обои испортить безвозвратно.

Производители предлагают большой выбор различных плинтусов: ламинат, ПВХ, натуральные материалы. Цена и качество тоже сильно различаются. Таким образом, любой желающий может выбрать все, что захочет: современный рынок полностью удовлетворяет спрос в этом сегменте.

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

МетодДостоинства и недостатки

Прокладка внутри стен
