Выбор и установка подрозетника для гипсокартона: правила и нюансы

Инструмент и расходные материалы

Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:

• электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
• бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
• защитные очки и маска;
• зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
• коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
• специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
• шпатель для нанесения гипсовой смеси;
• емкость для затворения смеси;
• сухой раствор (масса вещества зависит от предполагаемого объема работ);
• миксер для дрели, используемый при затворении раствора.

Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.

При самостоятельной прокладке кабелей используется болгарка с алмазным рабочим инструментом. Недостатком оборудования является выброс мелкодисперсной пыли в помещение.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Установка подрозетников в гипсокартон

Для того чтобы монтировать подрозетники в гипсокартон корректно, следует подготовить стену к установке. Соответствующие подразделы помогут читателю узнать важную информацию о монтаже.

Подготовка к работе

1. Выбрав место, где будет находится выход электрического кабеля, следует хорошо обработать участок стены, нанеся достаточный слой шпаклевки на стену – она делает ГКЛ крепче перед сверлением. Также рекомендуется пропитать листы стройматериала грунтовкой, которая также после высыхания придает дополнительную твердость, не давая гипсокартону крошиться.
2. После первоначальной подготовки покрытия в нем нужно проделать отверстие (отверстия). Их можно сделать с помощью:

• специальной насадки на дрель (коронки);
• обычного сверла и строительного ножа.

Коронка для подрозетников представляет собой особое сверло по гипсокартону, имеющее цилиндр с кромкой из острых зубчиков (непосредственно коронка). Она позволяет проводить эффективное сверление материала для получения ровных отверстий. Коронка по гипсокартону для розеток имеет стандартный размер 68-70 мм, однако, есть насадки и других диаметров.

При установке розеток в гипсокартон рекомендуется использовать именно коронку: эта насадкаделает срезы ровными и аккуратными.

Чтобы не разорвать ГКЛ, надавливать при сверлении следует умеренно. В ином случае придется тратить время на устранение последствий разрыва.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык. Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм. На лист нужно приложить подрозетник и обвести его маркером, оставляя отметки на ГКЛ, однако сверлить чуть шире полученного диаметра. Вся работа производится с лицевой стороны.

Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема

1. Установка подрозетников в гипсокартон отличается от монтажа розеток в бетон. Фурнитура инструмента имеет две пары винтов, первая утоплена в пластике, необходима, чтобы фиксировать положение, а вторая находится снаружи и служит для крепления подрозетника к ГКЛ с помощью специальных «лапок», которые прижимают, создают упор.

На задней стороне подрозетника имеются помеченные заготовки отверстий для электрических кабелей. Их нужно вырезать с помощью строительного ножа.

После подготовки входного отверстия и самого инструмента можно начинать монтаж.

1. Первоначально требуется подвести нужные кабели и провода к отверстиям.
2. Вставить и закрепить инструмент в гипсокартоне. После введения «лапки» поставить в перпендикулярное по отношению к подрозетнику положение и начать закручивать винты.

Важно! При закручивании нужно прикладывать умеренные усилия, чтобы не нарушить целостность ГКЛ и одновременно прочно закрепить подрозетник, чтобы он не болтался. Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно. Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно

Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно.

1. Место установки нужно зашпаклевать. Это также важный момент, игнорировать который не стоит, поскольку шпаклевка сделает место, где будет находиться электроразъем, более крепким и долговечным.

Установка подрозетника (пошаговая инструкция)

Рассмотрим как выполняется монтаж подрозетника в стену своими руками? Для сверления проёма в бетоне или кирпиче, понадобится взять мощный перфоратор с буром по бетону на 6 мм.

Монтируется через такие действия:

1. Буром высверливается отверстие для последующей установки коробки. Если предусматривается установка нескольких, тогда нужно выдержать расстояние меж изделиями 7,1 см. Глубина сверления – 50 мм.
2. Коронкой сверлится 5-10 мм бетона. Вытаскивается центровое сверло. Если его не вытащить, то во время действий с перфоратором оно может отклониться и обломиться. Когда избрана алмазная коронка, то бур станет гладить стену и будет помехой.
3. Завершить сверление коронкой на потребную глубину.
4. Пылесосом убирается пыль и образовавшийся мусор.
5. Подготовить коробку, пособирать те, что образуют блочный щит – сдвоенные, тройные, отрезать заглушки проводов. Штробу советуется устраивать не по центру, а слева или справа.
6. Подготовить раствор для установки. Советуется применить гипс или шпаклёвку в соотношении 2 к 3. Это посодействует высыханию за 10-20 минут, в рабочем процессе не нужно будет спешить.
7. Плоскость стены смачивается из пульверизатора для хорошего сцепления состава.
8. Приготовленный раствор закладывается в нишу.
9. Делается закладка подрозетника.
10. Шпателем снимаются излишки состава, делается затирка.
11. После того, как раствор застынет можно убрать излишки изнутри.
12. Вкладываются механизмы розеток.

К выбору подрозетников стоит подходить со всей серьёзностью и внимательностью также, как к приобретению приборов электротехники. Ведь от следования предписаниям по монтажу зависит безопасное проживание всех жильцов в помещении.

Когда нужно соединить два подрозетника и более

В кухонном помещении, размещая часто хозяева устанавливают блок розеток. Для этого потребуется несколько подрозетников, но просто установить их и к каждому провести кабель трудоемко, поэтому применяют монтаж с соединением корпусов оборудования между собой.

Монтаж блока подрозетников

Размеры таких приспособлений аналогичные, поэтому проблем с подготовкой стен возникнуть не должно. Для объединения нескольких пластиковых корпусов в целый блок используются специальные ток непроводящие соединители. Они изготовлены из прочного материала, не подверженного воспламенению.

Применять именно такие конструкции крайне желательно, ведь именно эти объединяющие детали делают монтаж более надежным и крепким. Для того чтобы подсоединить корпуса между собой, удаляем прямоугольные отверстия с боковых сторон каждого из стаканов (могут иметь отверстия в любой форме).

Вставляем соединитель в один подрозетник, а свободный его конец в другой подрезетник. Так выполняем последовательно все объединения. Когда все корпуса соединены и в них подготовлены отверстия под электрический кабель, можно проводить их установку в стену из гипсокартона.

Установка подрозетников по разметке

Обращаем ваше внимание, что конструкция должна быть подобрана так чтобы соответствовали размеры электроприбора и самого стакана. Таким образом вы сможете спрятать видимые крепления, оставшиеся от монтажа

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

Приступаем к изготовлению отверстий для подрозетника

Если вы сомневаетесь, что сможете сделать все достаточно точно – можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 – 4 мм и немного облегчить себе задачу.
Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля

Заводим кабель в подрозетник и устанавливаем его.

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону. Проделываем эту операцию со всеми подрозетниками.

Проделываем эту операцию со всеми подрозетниками.

без рапределительных коробок

качественное расключение

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников. Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками

Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

• высота монтажа розетки от пола — 30 см до центра отверстия;
• эта же разметка в ванной комнате — 1м над стиральной машинкой;
• над столешницей кухонного стола высота установки равна 1 м 20 см;
• расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

1. Отверстие целиком вырезают ножом;
2. По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.

Как сделать правильный выбор

Подрозетник или установочная коробка представляет собой неотъемлемый элемент монтажа встраиваемого электрооборудования, проводимого для пустотелых стен. С его помощью можно надежно закрепить и защитить электроустановочные приспособления: выключатели, розетки, регуляторы теплового пола, диммеры и т.д. При этом установка подрозетников в гипсокартон довольно проста и ее можно провести самостоятельно.
На сегодняшний день подрозетник под гипсокартон имеет самые различные вариации, которые отличаются по размерам. Наиболее часто проводят монтаж стандартных коробок, имеющих диаметр 60-65 мм, а также глубину 40-45 мм. Максимальный диаметр такой коробки может достигать 68 мм.
Подрозетник под гипсокартон может быть:

• одинарными;
• блочными. Используются чаще всего. Позволяет закрепить в одном месте по вертикали и горизонтали несколько механизмов, которые объединены общей рамкой.

Блочный подрозетник

Розетка в гипсокартоне может крепиться только к скрытому подрозетнику, который устанавливается в полость стен. Также, в зависимости от вида выбранной розетки под гипсокартон, ее производителя и конструкции, тип сборки коробки осуществляется двумя способами:

• коробка и соединительные тоннели представляют собой одно целое. Возможность объединить устройство для подключения розетки под гипсокартон в блоки в случае надобности. Минусом такого подрозетника является необходимость механического типа удаления ненужных соединительных элементов, так как они будут мешать при креплении коробок;
• подрозетник под гипсокартон, имеющий отдельные соединительные элементы. Монтаж такого варианта очень легок. Применяется в местах, где будет размещена одинарная розетка в гипсокартоне. Но в такой ситуации нужно точно рассчитать необходимое количество соединителей.

Выбор и установка розеток в гипсокартон осуществляется на основании материала, использованного для создания данного изделия. Рекомендуется применять устройства из самозатухающей пластмассы. Покупка изделий из других материалов будет не практичной, так как коробки будут часто выгорать.
Помимо этого в выборе розетки под гипсокартон следует учитывать расстояние полости

Это необходимо брать во внимание только при наличии небольших пустот в стенах. В таком случае коробка должна иметь монтажный элемент необходимого размера, а не обычный по 50 мм.
Остальные размеры и сам вид подрозетника следует подбирать отдельно для каждой конкретной ситуации

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установленный подрозетник

Нюансы при работе

Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Видео описание

В этом видео наглядно показана конструкция подрозетников: Габариты стандартной коронки совпадают с внешними размерами подрозетников по бетону. Поэтому коронку при сверлении полностью утапливают в стене. По окончании работы в отверстии остаётся бетонный цилиндр с отверстием посередине. Его легко выбивают зубилом, установленным в перфораторе в режиме отбойного молотка.

При отсутствии коронки поступают следующим образом:

• подрозетник прислоняют донышком к центральной точке разметки и обводят корпус коробки карандашом;
• к сверлу прислоняют подрозетник, и отмечаю изоляционной лентой высоту стакана;
• внутри контура разметки высверливают максимальное количество отверстий в режиме перфорации, утапливая сверло до изоляционной отметки;
• выбивают зубилом проём так же, как и в предыдущем случае.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

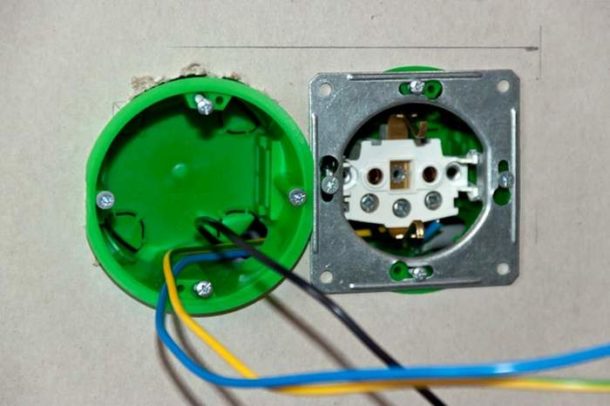

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)

Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально. Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно

Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».
