Лучшие полипропиленовые трубы: 5 критериев выбора

Армированные полипропиленовые трубы

Вывод о том, что трубы полипропиленовые – рабочая температура которых соответствует температуре горячей воды в системе отопления, можно с успехом использовать, не совсем точен.

Для устранения эффекта теплового расширения производители разработали новый тип – армированную полипропиленовую трубу.

В этих изделиях между слоями полипропилена находится слой алюминиевой фольги или стекловолокна, которые не дают трубе намного расширяться.

Специалисты рекомендуют для отопительной системы использовать только армированные полипропиленовые трубы – температура, которую они выдерживают, полностью соответствует нормативам современной отопительной системы.

Монтаж полипропиленовых труб

При монтаже полипропиленовых труб следует учитывать их линейное расширение из-за перепадов температуры воды. Поэтому крепление к стене необходимо производить без жесткой фиксации изделий.

Необходимо соблюдать важное условие – полипропиленовые трубы должны иметь возможность небольшого движения при увеличении или снижении температуры. Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам. Иначе возможны повреждения слоев трубы, которые могут привести к обрыву

Иначе возможны повреждения слоев трубы, которые могут привести к обрыву

Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам. Иначе возможны повреждения слоев трубы, которые могут привести к обрыву.

И главное, нужно помнить о том, что трубы полиэтиленовые – какую температуру выдерживают, значит, в таких условиях и надо их эксплуатировать.

Трубы из данного материала не рекомендуется сильно изгибать . Несмотря на то, что полипропилен обладает хорошей пластичностью, изгибы и повороты следует делать при помощи специальных муфт и фитингов. Если попытаться изготовить поворот на 90 градусов вручную, то в месте изгиба появится трещина или значительно уменьшится внутренний диаметр изделия.

В устройствах, где используются армированные полипропиленовые трубы – температура рабочей среды должна находиться в пределах до 95 градусов. При укладке труб в бетонную стяжку, например при устройстве теплых полов, канал следует сделать немного шире, чем диаметр изделий. Это нужно для того чтобы при линейном расширении труба имела возможность изменять свои размеры.

При использовании труб для снабжения холодной водой допускается их жесткое крепление, так как в этом случае температура эксплуатации полипропиленовых труб невысока и линейного расширения материала нет. К тому же стоимость таких изделий невысока по сравнению с армированными трубами, в которых в качестве теплоносителя применяется горячая вода.

Армирование приводит к тому, что трубопровод становится значительно надежнее и крепче.

Какое давление выдерживают полипропиленовые трубы

В соответствие с техническими характеристиками срок эксплуатации полипропиленовых труб составляет около 50 лет. Эта цифра зависит не только от температуры рабочей среды в трубе, но и от ее давления.

Полипропиленовые трубы могут эксплуатироваться при давлении рабочей среды до 30 кг/кв. см. Чем выше температура, тем меньше уровень допустимого давления.Если сказать проще, то трубы из этого материала должны иметь уровень рабочего давления до 10 бар.

Идеальные условия для полиэтиленовой трубы – температура воды не больше +70 градусов при давлении от 4 до 6 атмосфер.

https://youtube.com/watch?v=fKf2kG7gHvw

Полипропиленовые трубы весьма востребованы при строительстве или ремонте трубопроводов различного назначения. Однако необходимо учитывать их рабочие возможности: температуру и давление.

Термопластичность полипропилена, является фактором, ограничивающим сферу его эксплуатации. При нагреве до определённой температуры, он начинается постепенно переходить в размягчённое состояние. В связи с этим, становится актуальным вопрос – какую температуру выдерживают полипропиленовые трубы, и можно ли вообще использовать их для подачи горячей воды.

Основные характеристики

Диаметр труб, изготовленных из полипропилена, разнообразен. Преимущественно выпускают изделия диаметром от 15 до 65 мм. От диаметра зависит количество воды, которую труба способна пропустить за определенное время. При монтаже внешний диаметр обычно не учитывают при расчете проходимости, однако учитывается прочность самого изделия и сила напора воды.

Несмотря на достаточно длительный срок службы полипропиленовых труб – более полусотни лет – с течением времени повышается риск попадания воздуха вовнутрь изделий. Если трубы являются частью отопительной системы,  проникновение воздуха может негативно воздействовать на состояние отопительного котла.

Преимущества материала

Полипропилен обладает следующими преимуществами:

  1. Полипропилен не подвержен воздействию коррозии, поэтому срок службы материала в среднем превышает этот показатель металлических изделий.
  2. Внутри труб, изготовленных из полипропилена, не откладываются соли и известь, как это происходит на поверхностях из металла.
  3. Стоимость стальных труб значительно выше стоимости пропиленовых. После монтажа система не требует особых расходов, которые связанны с ее эксплуатацией.
  4. Трубы не требуют покраски, а ремонт повреждений осуществляется без специальных дорогостоящих приборов.

Устанавливать и производить ремонт просто

Поскольку материал обладает низкой теплопроводностью, разница температуры жидкости или сжатого воздуха на входе и выходе минимальна. Еще одним достоинством является малый вес полипропиленовых труб, что дает преимущества в транспортировке перед аналогичными изделиями из металла.

Маркировка PN

Существует несколько марок труб, используемых при монтаже. Каждая из них может отличаться рядом характеристик и свойств. Одни модификации работают при высоких температурах, в то время как другие могут быстро портиться в аналогичных условиях. Приобретая трубы, необходимо определиться с их назначением, после чего выбрать определенный вид. Существуют четыре основных марки серии PN:

  1. PN 10. В трубах марки PN 10 давление жидкости не может превышать 10 атмосфер. Обычно используются в целях транспортировки любых теплоносителей, температура которых не превышает 45°С. За счет низких эксплуатационных возможностей стоимость таких полипропиленовых труб минимальна.

Различия в структуре труб разной маркировки

  1. PN 16. Изделия марки PN 16 допускают большее линейное расширение полипропиленовых труб. Благодаря более высоким характеристикам они могут эксплуатироваться при давлении в 16 атмосфер. При этом рабочая температура достигает 60°С. Стоимость материала немного выше предыдущей марки.
  2. PN 20. Полипропиленовые трубы, отмеченные маркировкой pn20, прокладывают в качестве систем централизованного отопления различных сооружений. Давление в таких трубах не превышает 20 атмосфер, однако максимальная температура теплоносителя достигает 95°С.
  3. PN 25. На вопрос, какое давление выдерживают полипропиленовые трубы при максимальной подаче теплоносителя, можно дать однозначный ответ – 25 атмосфер. Эти изделия маркировки PN 25 обладают повышенной прочностью, а также в результате качественного крепления не поддаются деформации под воздействием высокой температуры. Полипропиленовые армированные трубы чаще всего используют при монтаже отопительной системы. Температура воды достигает 95°С.

Полипропилен, армированный алюминием

Другие варианты маркировки

Выпускают также другие подтипы полипропиленовых труб:

  1. Труба SPK ALUMINIUM PN 25 предназначена для систем отопления и трубопровода. Внутри находится фольга, которая расположена между внешним и внутренним слоем полипропилена. Пропускная способность полипропиленовой трубы в результате не ухудшается. Данная система значительно облегчает и ускоряет процесс монтажа.
  2. Трубы ППР прокладывают для промышленного водоснабжения. Изделия армированы стекловолокном, которое, как и в прошлом случае находится между слоями полипропилена. Перед монтажными работами трубы не требуется предварительно зачищать. Максимальное давление составляет 25 атмосфер. Предельный уровень температуры среды внутри изделия – 95°С.

Характеристики полипропиленовых труб

  • Основные преимущества полипропиленовых изделий:
  • Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
  • Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
  • Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
  • Срок службы до 50 лет.
  • Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
  • Абсолютная экологическая безопасность.
  1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
  2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
  3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
  4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
  5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
  6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Срок гарантированной работы полипропиленовых систем

Гарантированный срок службы для полипропиленовых труб составляет около пятидесяти лет. Это при условии, что они будут использоваться для подачи воды не теплее двадцати градусов по Цельсию. То есть, в течение всех этих лет стенка трубопровода будет испытывать на себе постоянную нагрузку. Сила нагрузки будет зависеть от того, какая температура воды течет в ней и под каким давлением. Совсем неудивительно, что по истечении срока годности трубопроводная система может просто лопнуть.

В промышленности принято использовать единицы измерения давления, такие, как технические атмосферы. Так вот, для полипропиленовых систем нормальное давление в трубе составляет от четырех до шести атмосфер. То есть, если в трубопроводе будет течь вода не горячее, чем 75 градусов при давлении не более шести технических атмосфер, то в таких условиях система прослужит все пятьдесят лет, как и написано в рекламе. А может, и еще больше.

Эксплуатация полипропиленовых труб

Для систем отопления из полипропилена это немалый срок. Значит, при использовании полипропиленовых магистралей в правильных условиях они будут долго и верно вам служить.

Трубы из полипропилена для водопровода: рейтинг производителей

Сначала рассмотрим в целом, что собой представляет такая продукция. Это наиболее подходящие изделия, если цель – создание надежного водоснабжения в доме. Выбирая и сравнивая технические характеристики, выясняется, что полипропилен в разы превосходит такие материалы как полиэтилен и поливинилхлорид. Данный вид пластика характеризуется наименьшим показателем плотности – 0.91 г/см3.

В зависимости от класса изделия, полипропиленовая арматура может быть использована для организации как горячего, так и холодного водоснабжения

Качественные полипропиленовые фитинги и трубы могут отличаться между собой, поэтому при выборе следует обращать внимание на маркировку, которая свидетельствует о технологии изготовления и характеристиках

Наиболее оптимальными для организации водопровода считаются изделия PPH и PPR. Что касается первых, они имеют большой запас прочности, но плохо реагируют на низкие температуры (ниже 0) и воздействие ультрафиолета. Отталкиваясь от ГОСТов и СНиПов, профессионалы рекомендуют с их помощью прокладывать магистрали для холодной воды.

6) Магистраль из пластиковых труб.

Наилучшая термостойкость (выдерживают до +900 градусов по Цельсию) и стойкость к УФ-лучам у PPR-продукции. Такие трубы подходят для организации холодного, горячего водоснабжения и для отопительных систем. Есть только один нюанс – их следует монтировать в отапливаемых помещениях, а для уличных условий они не рекомендуются. Речь идет об однослойной арматуре, когда как армированные двухслойные больше подходят для обогрева.

Выбирая трубы, следует обратить внимание на маркировку:

  • PN10 – тонкостенная продукция для холодного водоснабжения и систем «теплый пол», с температурой рабочей жидкости не более +450 градусов по Цельсию;
  • PN16 – универсальный вариант для ХВС и ГВС, температурой не больше +600 градусов;
  • PN20 – толстостенная арматура, выдерживающая температуру в +950 градусов;
  • PN25 – предполагают армирование, подходят для ГВС и отопительных систем.

Теперь что касается лучших вариантов полипропиленовых труб. Здесь нужно отметить, что технология производства во всех случаях одинакова, но каждый производитель добавляет в материал определенные пластификаторы, направленные на улучшение той или иной характеристики.

Наиболее популярные производители:

  • Rehau, Banninger (Германия);
  • Экопластик FIBER (Нидерланды);
  • Valtec (Италия);
  • TEBO, Vesbo (Турция);
  • ПроАква, Политек (Россия).

Производители предлагают продукцию практически одинакового качества. Единственное, за бренд, например, Rehau, придется доплатить, тогда как китайские варианты наоборот будут стоить меньше. Российская продукция также имеет свои преимущества, во первых – доступность.

Почему полипропилен? В чем особенности этого материала?

С появлением полимеров тепловая отрасль получила целый ряд неоспоримых преимуществ. Технологии, используемые сегодня на производстве, позволили изготавливать в больших количествах новые расходные материалы. За счет высокой технологичности удалось добиться низкой себестоимости готовой продукции. Получаемый в результате физико-химический термопластических реакций полимер обладает уникальными физическими свойствами, дешев и долговечен. стали одним из последних «ноу-хау», которое с успехом нашло свое применение в области отопительной техники.

*Сегодня применять подобный материал становится модным. Подкупает технические характеристики и технологичность полипропилена. С помощью полипропиленовой продукции, расходных компонентов и комплектующих, можно оборудовать практически любую водяную систему отопления, как по сложности конфигурации, так и по протяженности. С металлическими трубами такого себе позволить уже точно не удастся.

Основные преимущества заложены в самом материале. Полипропилен или как принято его называть  — термопласт, вещество, которое меняет свою пластичность в результате изменения температуры окружающей среды. При высоких температурах, до 140С – полипропилен становится мягким и пластичным, при температуре уже в 175С термопласт начинает плавиться, утрачивая свою структуру. Соответственно, при температурах до 120С материал способен сохранять свои основные физические характеристики и свойства.

Зная о таких физических свойствах полипропилена, невольно возникает вопрос. Можно ли использовать вещество для изготовления трубопроводов систем отопления? Для водяного отопления, где котловая вода максимум может достигать 95С, применение такого материала является идеальным вариантом.

Единственным моментом, на который следует обращать внимание – это коэффициент теплового расширения. При длительном контакте с горячей водой, циркулирующей по магистралям, полипропилен может менять свою привычную форму. Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб

Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции

Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб. Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции.

Отопление можно оборудовать только с использованием специальных полипропиленовых изделий, в основе которых лежит армирующий слой.

Полипропиленовые трубы для отопления обладают следующими преимуществами:

  • многослойная структура обеспечивает успешное взаимодействие с высокими температурами;
  • простой и легкий монтаж, безотходное производство;
  • небольшой вес;
  • нет необходимости красить готовый трубопровод;
  • экологическая и технологическая безопасность;
  • наличие невысокого гидравлического сопротивления;
  • отсутствие в трубопроводах засоров и соляных наслоений;
  • диэлектрические свойства материала;
  • длительные сроки эксплуатации.

Не стоит забывать, что в отличие от цанговых и муфтовых соединений на металлических конструкциях, полипропиленовые магистрали соединяются воедино посредством диффузной сварки. Соединения, таким образом, получаются прочными, устойчивыми и герметичными. Использовать полипропиленовые трубы можно в любом помещении для холодного и горячего водоснабжения, для оборудования теплых водяных полов и магистралей радиаторного обогрева.

Армированные полипропиленовые трубы

Основная проблема эксплуатации полипропиленовых трубопроводов заключается в их линейном (в длину) расширении при использовании в отоплении и горячем водоснабжении. В этих случаях труба может удлинятся до 10 см на 1 м. Поэтому приходится ставить компенсаторы.

Решают эту проблему с помощью армирования (в стенку трубы добавляют специальный укрепляющий слой из алюминия или стекловолокна). Суть армирования заключается в том, чтобы повысить физико-механические свойства пластика.

Именно это позволяет пластиковым трубам по многим параметрам конкурировать с металлическими аналогами. Маркируются изделия со стекловолокном – PPR-FB-PPR.

Многослойная (армированная) труба разрабатывалась специально для водопроводов высокого давления.

Армированная полипропиленовая труба обладает такими достоинствами:

  • устойчива к химическому воздействию;
  • не выделяет опасных для здоровья людей веществ, поэтому подходит для эксплуатации в быту и пищепроме;
  • гладкая внутренняя поверхность, не откладываются осадки и накипь;диэлектрик;
  • низкая шумо и теплопроводность;
  • стоит дешевле металлических аналогов;
  • мало весит, поэтому легче перевозить и монтировать;
  • коэффициент расширения в 5 раз ниже, чем у изделий из обычного полипропилена;
  • выдерживает большие температуры и нагрузки.

Виды

Какую разновидность лучше купить, зависит от многих факторов, в том числе и сферы применения. Но прежде стоит выяснить, какие товары выпускаются. Популярные модели бывают без армирования и армированными.  Последний вариант делится на такие группы:

  1. Армированные стекловолокном. Отличаются большой жесткостью и небольшим температурным расширением.
  2. Армированные алюминиевой фольгой (перфорированной или сплошной). При изготовлении применяется статический сополимер полипропилена. Бывают серого цвета. Достаточно прочные. Имеют автоматическую стабилизацию.
  3. Армированные базальтовым волокном. Армирующим слоем выступает базальт. Отличительная особенность – термостойкость и устойчивость к перепадам давления.

На рынке можно встретить как гладкую, так и гофрированную конструкцию.  Гофрированные изделия с большим диаметром используются для оборудования канализации, системы водоотведения, отводов дождевых стоков и грунтовых вод. Максимальная рабочая температура – 60 градусов тепла. Кратковременно осилит показатель в 100 градусов.  Для укладки систем специальная техника не используется. Главными достоинствами конструкций принято считать:

  • существенную пропускную способность;
  • повышенную кольцевую жесткость;
  • стойкость к коррозии и к химическим компонентам;
  • противостояние воздействую блуждающих токов;
  • высокий гидроабразивный износ;
  • долгий срок службы.

Монтаж систем из ПП труб и фитингов

Установка трубопровода из полипропилена имеет свои особенности. Прежде всего это порядок проведения работ и очередность установки отдельных элементов. Важную роль имеет метод установки – наружный при помощи клипс и внутренний, когда трубы устанавливаются в стену.

Разводка в ванной и туалете: рекомендации

Началом работ по установке системы водоснабжения в ванной и туалете выступает разметка трасы прокладки труб и мест установки кранов и смесителей. Рекомендуется при использовании батарей фильтров, отводов для подключения стиральной машины и бойлера заранее промерить все расстояния и учесть размеры как бытовой техники, так и сантехнических приборов.

Устанавливать трубы рекомендуется на расстоянии 10-15 см от уровня пола. Для монтажа лучше начинать спайку от стационарно закрепленных предметов – бойлера, унитаза, смесителя. При этом нужно учитывать, что все предметы должны быть надежно прикреплены к стенам.

Сначала монтируются соединительные элементы с металлической резьбой к точке подключения бойлера или унитаза, а потом делается наращивание отдельными отрезками.

Допускается сборка небольших конструкций отдельно, а уже после этого установка их на клипсы или хомуты к стене.

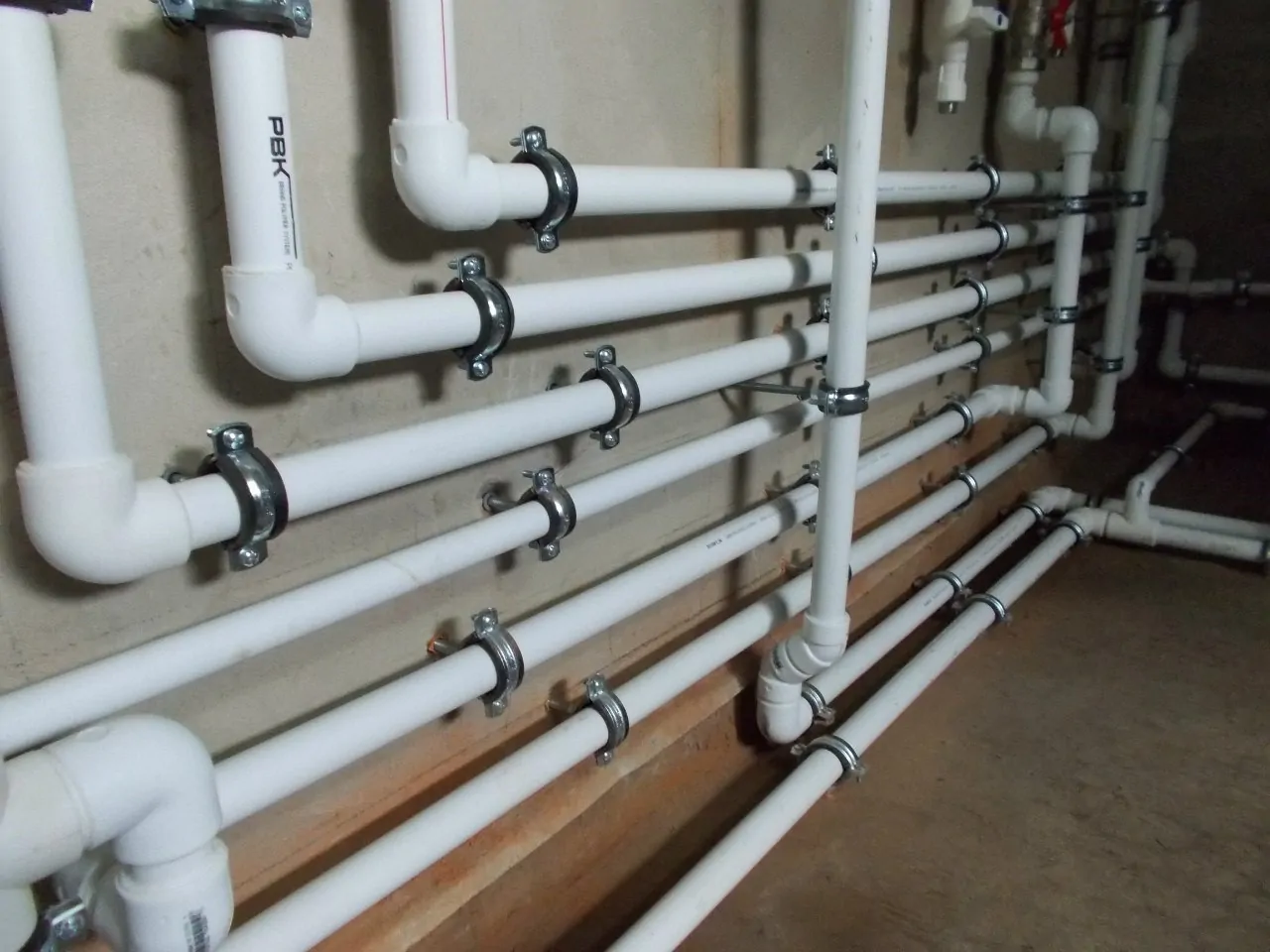

Крепеж к стене клипсами или иными элементами

Для фиксации применяются:

  • пластиковые клипсы;
  • металлические хомуты;
  • пластиковые зажимы;
  • пластиковые скобы;
  • дюбель крюки.

Металлические хомуты используются для фиксации вертикальных магистральных трубопроводов и горизонтальных участков большого диаметра. Для трубопроводов диаметром 20-25 мм применяются одиночные, парные или наборные модели клипс. Рекомендуется перед началом монтажа заранее подготовить отверстия под установку клипс.

По мере наращивания системы водопровода рекомендуется делать фиксацию участков готовой системы. При внутреннем способе монтажа металлические изделия должны быть оцинкованными, чтобы не допустить процесса коррозии под слоем штукатурки.

Расстояние крепления между хомутами при монтаже (шаг крепления)

При установке труб небольших диаметров 20-25 мм шаг крепления на горизонтальных участках пластиковыми клипсами должен быть 0,5-0,8 метра, для вертикальных участков допускается шаг 1 метр.

Требования государственных стандартов и маркировка

Любая РР-труба, помимо маркировки типа и обладания армированием, должна иметь определенные лимиты по максимально выдерживаемому производственному давлению. Данный параметр имеет аббревиатуру PN и границы в пределах от 10 до 25 единиц. Диаметр же указывается по наружным границам. При чем, чем больше показатель давления, тем толщина трубной стенки будет больше. Для более качественного представления можно привести следующие примеры:

  • Диаметр 16-20 миллиметров – разводка водопровода в частном доме или квартире;
  • Диаметр 25-32 миллиметра – трубы для стояка;
  • Диаметр более 32 миллиметров – системы трубопроводов на магистральных сетях, канализациях и в многоквартирных зданиях.

На поверхность изделий производитель иногда наносит красную или синюю полосу, что не является технической характеристикой, а лишь служит способом сигнализации о предназначении трубы. Здесь все интуитивно понятно: синий цвет – труба проводит холодное водоснабжение, а красный цвет – проложена в отопительном контуре и несет горячий теплоноситель в системе ГВС.

Кроме цветных полос на тубах может присутствовать маркировка из букв, которая как раз и будет гласить о технических характеристиках для монтажа в необходимые отопительные системы и системы водоснабжения.  Для примера можно упомянуть, что буквенно-цифровая маркировка PN-20 подойдет для отопительной системы, но предпочтительнее будет труба, промаркированная PN-25, ибо она будет иметь ярко выраженную устойчивость к высоким температурам, а также и к давлению, при чем даже со значительным запасом.
