Виды пожарных лестниц: обзор 3-х видов

Требования для конкретного случая

Схема устройства входа в подвал.

Рассмотрим конкретный случай. Предположим, что на определенное здание выполнены технические условия, по которым необходимо смонтировать эвакуационные открытые лестницы 3-го типа, что будут устанавливаться снаружи. Для того чтобы их монтаж происходил в соответствии с правилами и требованиями пожарных норм необходимо руководствоваться следующим.

При монтаже подобных лестниц нужно отталкиваться от норм положений Федерального закона от 22 июля 2008 года №123-ФЗ, в котором указан технический регламент требований пожарной безопасности. Помимо этого документа нужно придерживать требований, которые изложены в Своде правил 1.13130.2009, который касается систем противопожарной защиты и эвакуационных путей, выходов. Данные нормативно-правовые акты включают в себя, в частности, условия по монтажу открытых наружных лестниц для эвакуации.

Что включают в себя условия по монтажу открытых наружных лестниц для эвакуации? Во-первых, у такой лестницы, если она предназначается для эвакуации людей в случае пожарной тревоги, ширина марша не должна быть меньше расчетной или в пределах ширины любого выхода (люки или двери), которые предназначены для эвакуации и которые выходят на эту лестницу.

Во-вторых, на маршрутах эвакуации лестницы должны иметь уклон не более 1:1, что обеспечивает допустимую среднюю скорость потока эвакуируемых людей. С этой целью проступи не должны быть меньше, чем 250 мм, а высота ступенек не должна превышать 220 мм.

Схема пожарных лестниц промышленных зданий.

В-третьих, для обеспечения безопасности эвакуируемых людей, лестницы 3-го типа должны быть выполнены из негорючих материалов. Их размещение должно производиться у стен без световых проемов классом не ниже К1. Предел их огнестойкости не должен быть ниже R(EI) 30. От оконных проемов данные лестницы должны располагаться на расстоянии в 1 м и более. К тому же они должны размещаться на уровне выходящих на них эвакуационных выходов, а на них необходимо смонтировать ограждения высотой не менее 1200 мм.

В-четвертых, предусмотрен и второй эвакуационный выход, ведущий со второго этажа здания. Его можно монтировать в любых климатических зонах в виде наружной открытой лестницы, у которой уклон не более 600. Если здание используется в качестве детского дошкольного учреждения, то допускается отклонение от этого требования в виде использования уклона в 45°. Исключаются допущения отклонений в подобных учреждениях, предназначенных для детей с нарушенным физическим и умственным развитием, или если в таких учреждениях III-V степени огнестойкости. Для таких зданий, которые имеют I и II степени огнестойкости, лестницы должны быть рассчитаны на эвакуацию не боле 70 человек. Их ширина должна быть 800 мм и более, а ступени должны иметь ширину сплошных проступей от 200 мм и выше.

Иллюстрация к определению уклона вертикальных путей эвакуации.

В-пятых, необходимо предусмотреть огнестойкость несущих конструкций и покрытий с пределом не менее R (EI) 30, если конструкция здания предусматривает установку прохода к открытым лестницам наружного типа через эксплуатируемые и неэксплуатируемые плоские кровли. Для таких лестниц класс пожарной опасности установлен К0. Такие же требования предъявляются, если устанавливается проход к наружным открытым лестницам через наружные открытые галереи.

Как видите, определенный тип лестницы для обеспечения пожарной безопасности выдвигает к себе ряд условий, которыми нельзя пренебрегать в время их сооружения. Указанных выше параметры, например, ступенек потребует от строителя необходимых ресурсов и расходов, ниже которых он не может допустить. В противном случае полученная конструкция летниц не будет соответствовать нормам противопожарной безопасности.

Эксплуатация выдвижной лестницы

Прежде чем приступать к работе с подъемным оборудованием, необходимо:

Размещать его следует в местах, где при каком-либо случайном отклонении, оно не будет задевать ЛЭП. При отсутствии соответствующих условий, эксплуатация оборудования должна осуществляться 3 людьми

Один человек работает в качестве подстраховки.
Устанавливать ручные пожарные лестницы к металлической крыше можно после обесточивания сооружения.
В момент перемещения по установке важно смотреть перед собой, надежно обхватывая ступени руками.

Тренировки на ручных пожарных лестницах выкидного типа и штурмовки осуществляются после проверки руководством состояния страхующего устройства. Руководитель обязан провести инструктаж для тех, кто осуществляет страховку на этажах. Любой тип работ должен проводиться в специальном обмундировании.

Требования к лестницам 3-го типа

Эвакуационная маршевая конструкция должна строго соответствовать определенным нормам.

  • Ширина маршей, из которых состоит лестница, должна в точности совпадать с шириной выхода на лестничную клетку. При этом есть определенный минимум, в которые должен вписываться указанный параметр: для зданий класса Ф ширина должна быть не менее 1,35 м; в строениях, где людей 200 и более – 1,2 м; лестница к одиночным помещениям строится с шириной пролета в 0,7 м. В стандартных случаях допустимый минимум равен 0,9 м.
  • Конструкции разрабатываются со , чья ширина не меньше 25 см. Максимум высоты определен в 22 см, но рекомендованной считается высота в 18-20 см.
  • Все марши лестницы в обязательном порядке должны быть разделены площадками. Их минимальные габариты – 1 м.
  • Вся конструкция снабжается перильными ограждениями с высотой в 1,2 метра.
  • Уклон в большинстве случаев выполняется 1:1. При этом нормы допускают в отдельных случаях увеличивать уклон до 1:2.
  • Проектируется конструкция таким образом, чтобы она шла вдоль глухой стены и находилась в метре (как минимум) от оконных проемов.

По конструкции лестницы 3 типа фактически не отличаются от других аналогов, располагающихся внутри зданий. Поэтому их можно сооружать как на лестничных , так и на косоурах.

Что такое пожарная лестница 3-го типа

Нормами пожарной безопасности все лестничные конструкции подразделяются на 3 разновидности.

  • Лестницы 1 типа сооружаются внутри здания. Они ограждены стенами и имеют выход на лестничную клетку каждого этажа.
  • Лестницы 2 типа также являются внутренними, но проходят отдельно от стен.
  • Эвакуационная лестница 3 типа устанавливается снаружи здания.

Если конструкции первых двух типов могут использоваться и в качестве основного либо запасного выхода, то последний вариант предназначен исключительно для эвакуации людей во время форс-мажорных обстоятельств (в первую очередь пожара) и для подъема на верхние этажи спасателей.

Материалы производства

Тетиву пожарных лестниц делают из металлических профилей или труб. Ступени делают из просечно-вытяжного листа с ромбическими, шестиугольными или другими ячейками, которые не дают скользить подошве. Просечно-вытяжной лист можно заменить прессованным решетчатым настилом. Для перил используют профильную трубу. Применяют также арматуру.

Преимущество решетчатого и просечного листа перед сплошным не только в отсутствии скольжения, но и в меньшем весе. На ступенях из материала с отверстиями не скапливается грязь, легко стекает вода и сходит снег, им не страшно обледенение

Они остаются постоянно свободными, что важно в экстренной ситуации, когда надо быстро подняться или спуститься

Внутренние маршевые лестницы зачастую делают из рифленого листа. Насечки на листе не позволяют скользить ноге. В то же время материал выдерживает большие нагрузки, надежен и долговечен. Внутри помещения ступени и площадки иногда делают из бетона. Это практично и надежно.

Декоративные элементы на пожарных лестницах отсутствуют, поскольку они могут мешать в процессе быстрого передвижения.Единственным украшением может стать выбор краски. Если лестница сконструирована надежно и правильно выполнен ее монтаж, то выглядит она вполне эстетично.

В устройстве лестницы используют не только металл, но и другие огнестойкие материалы. Так, внутренние пути эвакуации часто делают из бетона или кирпича. В любом случае при нагревании они не должны выделять ядовитых веществ. В конструкции пожарных лестниц запрещено использовать дерево.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032-74 Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.302-88 Покрытия металлические и неметаллические. Методы контроля

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 5264-80 Ручная дуговая сварка. Сварные соединения

ГОСТ 7502-89* Рулетки измерительные металлические. Технические условия ________________ * На территории Российской Федерации действует ГОСТ 7502-98. Здесь и далее. — Примечание изготовителя базы данных.

ГОСТ 23118-99 Конструкции стальные строительные. Общие технические условия

ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические требования

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по соответствующим ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Часто задаваемые вопросы

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Пожарная лестница на крышу. ГОСТы и СНиПы

Компания «СТК Конструкция» изготавливает эвакуационные конструкции по ТУ 5262-002-92716048-2012 в соответствии с ГОСТ Р 53254-2009, ГОСТ 23118-2012, ГОСТ 23120-78, о чём свидетельствует сертификат соответствия. Производство ведётся в заводских условиях. Для обеспечения долговечности и прочности соединений сварку проводим на специальном оборудовании.

Наши лестницы выполнены из негорючих материалов и надёжно защищены от коррозии.

Монтаж, размещение конструкций выполняется по СНиП 3.03.01-87, ГОСТ 23118 и Проекту Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Требования к сварным швам установлены в ГОСТ 5264 и СНиП 3.03.01-87. На их поверхности недопустимо наличие ржавчины и окалины. Также не допускаются острые выступы, кромки, заусенцы на стыках элементов конструкции.

Класс защитного покрытия по ГОСТ 9.032 должен быть не ниже пятого. Остальные требования к защите от коррозии — по этому же стандарту и СНиП 2.03.11-85.

Эвакуационные сооружения должны надёжно крепиться к стене здания и обеспечивать требуемую прочность и жёсткость во время приёмочных испытаний и за всё время эксплуатации.

Предъявляются особые требования и к материалу изготовления настилов площадок, ступеней — он должен обеспечивать прочное сцепление подошвы с основанием, чтобы во время движения человек не поскользнулся, не травмировался и не упал с высоты.

5 Технические требования

5.1 Конструкции вертикальных лестниц, лестничных маршей, площадок, ограждений к ним и ограждений кровли (в дальнейшем — конструкции) должны изготавливаться в соответствии с требованиями настоящего стандарта, ГОСТ 23118, ГОСТ 23120, ГОСТ 25772 и по рабочим чертежам, утвержденным в установленном порядке.

5.2 Основные размеры конструкций должны соответствовать требованиям технической документации на их изготовление.

5.3 Размещение и монтаж конструкций должны производиться в соответствии с требованиями ГОСТ 23118, и .

5.4 Сварные швы конструкций должны соответствовать ГОСТ 5264 и . Заводские и монтажные стыки элементов конструкций не должны иметь острых выступов, кромок и заусенцев. На поверхности конструкций не должно быть окалины и ржавчины.

5.5 Конструкции должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ 9.032 и . Класс покрытия не ниже пятого.

5.6 Элементы конструкций должны быть надежно присоединены друг к другу, а конструкции в целом надежно прикреплены к стене и кровле здания. Наличие трещин в заделке балок в стене и разрывы металла не допускаются.

5.7 Конструкции должны обеспечивать прочность и жесткость при приложении испытательных нагрузок.

5.8 Ступень лестницы должна выдерживать испытательную нагрузку весом 1,8 кН (180 кгс), приложенную к ее середине и направленную вертикально вниз.

где — высота лестницы, м;

— количество балок, при помощи которых лестница крепится к стене, шт.;

— коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;

— максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);

— коэффициент запаса прочности, принимается равным 1,5.

где — длина марша лестницы, м;

— максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);

— коэффициент запаса прочности, принимается равным 1,5;

— коэффициент, численно равный величине проекции человека на горизонталь, м , принимается равным 0,5;

— количество балок, при помощи которых марш крепится к стене, шт.;

— угол наклона плоскости лестницы к горизонтали.

где — площадь площадки лестницы, м ;

— максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);

— коэффициент запаса прочности, принимается равным 1,5;

— коэффициент, численно равный величине проекции человека на горизонталь, м , принимается равным 0,5;

— количество балок, при помощи которых площадка крепится к стене, шт.

5.12 Ограждения лестниц и кровли зданий должны выдерживать нагрузку величиной 0,54 кН (54 кгс), приложенную горизонтально.

Лестница-палка (ЛП)

Лестница-палка (ЛП)

лестница ручная пожарная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных опорными ступеньками.

Фото ЛП (лестница-палка)

Схема лестницы-палки

Тетивы 1 и 2 лестницы соединены восемью ступенями 3. Концы ступеней имеют металлическую оковку и втулки, через которые проходят оси для поворота ступеней. Шарнирное соединение 4 ступеней с тетивами позволяет их складывать, перемещая одну тетиву относительно другой.

Одни концы тетив имеют деревянные наделки 5. За них убирают другую тетиву при складывании лестницы. Наделки прикреплены к тетивам стяжками 6 и обтянуты наконечниками 7. Другие концы тетив скошены под углом 45 градусов и защищены металлическими пластинами 8.

Лестница-палка в сложенном состоянии

В сложенном состоянии лестница представляет собой палку с закругленными и окованными концами. Масса лестницы 10,5 кг.

Назначение ЛП

Назначение
ЛП в рабочем положении предназначена для подъема пожарных и их вооружения на уровень высоты лестницы (в окно первого этажа, для работы на небольшой высоте), для использования в качестве носилок для переноски пострадавших; в сложенном (транспортном) положении используют для пробивания деревянных перегородок и дверных филенок, отбивания штукатурки и выполнения других подсобных работ.

Устройство ЛП

Устройство:
лестница-палка состоит из двух деревянных тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами. Особенностью лестницы является шарнирное крепление ступеней в продольной плоскости тетив, что позволяет сближать их до полного смыкания при складывании лестницы в виде палки овального сечения.

При складывании лестницы ступени ее помещаются в треугольные пазы с внутренней стороны тетив. На одном конце каждой тетивы при помощи металлического наконечника и стяжки крепят деревянную накладку. Другой конец тетивы защищен металлической накладкой.

Возможные неисправности

При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:

  • Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
  • Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
  • Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.

Это интересно: Ручной пожарный ствол TFT G — Force

Что такое пожарная лестница 3-го типа

Нормами пожарной безопасности все лестничные конструкции подразделяются на 3 разновидности.

  • Лестницы 1 типа сооружаются внутри здания. Они ограждены стенами и имеют выход на лестничную клетку каждого этажа.
  • Лестницы 2 типа также являются внутренними, но проходят отдельно от стен.
  • Эвакуационная лестница 3 типа устанавливается снаружи здания.

Если конструкции первых двух типов могут использоваться и в качестве основного либо запасного выхода, то последний вариант предназначен исключительно для эвакуации людей во время форс-мажорных обстоятельств (в первую очередь пожара) и для подъема на верхние этажи спасателей.

Материалы, применяемые для изготовления вертикальных пожарных лестниц

В производстве лестниц используем сертифицированный горячекатаный металлопрокат из углеродистых сталей:

  • кипящих марки Ст3кп по ГОСТ 380 (класса прочности С235 по ГОСТ 27772),
  • полуспокойных марки Ст3пс по ГОСТ 380 (С245 по ГОСТ 27772)
  • спокойных марки Ст3сп5 по ГОСТ 380 (С255 по ГОСТ 27772).

Защита стальных пожарных лестниц от коррозии

осуществляется с учетом рекомендаций раздела 9 (приложение Ц) свода правил СП 28.13330.2017 (актуализированная редакция СНиП 2.03.11-85)

В качестве антикоррозионной защиты наносится один слой грунтовки ГФ-021 по ГОСТ 25129 и, по требованию заказчика, один слой эмали ПФ-115 по ГОСТ 6465.

Возможна окраска в сигнальный или любой фирменный цвет по каталогу RAL.

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1 лестница вертикальная: Лестница пожарная (эвакуационная), конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

3.2 лестница маршевая: Лестница пожарная (эвакуационная), конструктивно состоящая из жестко соединенных между собой маршей и площадок.

3.3 тетива: Продольный элемент конструкции лестницы, к которому крепятся опорные ступени.

3.4 марш: Конструкция, состоящая из двух параллельных тетив, жестко соединенных поперечными опорными ступенями, и устанавливаемая наклонно под определенным углом.

3.5 балка: Элемент конструкции лестницы, посредством которого она крепится к опорным колоннам или к стене здания.

3.6 площадка: Конструкция, состоящая из основания и жестко закрепленных к нему ограждений.

3.7 статическая нагрузка: Внешнее воздействие, которое не вызывает ускорений деформируемых масс и сил инерции.

3.8 остаточная деформация: Расстояние между контрольной точкой на испытываемом образце, находящемся в исходном состоянии, и этой же точкой на том же образце после снятия нагрузки.

Маршевые конструкции

Основные требования:

  • Высота и ширина ступеней должны быть одинаковыми на протяжении всей лестницы.
  • Ширина проступи составляет не менее 25 см, высота — не более 22 см.
  • Лестничные ограждения должны иметь высоту, как минимум, 120 см.
  • Лестница навесная спасательная пожарная устанавливается на расстоянии от оконного проема, равном не более чем 1м.
  • Стандарт рекомендует устанавливать спасательные лестницы с маршами, имеющими нечетное число ступенек.

Ширина лестницы может быть разной:

  • Если учреждение предполагает нахождение на одном этаже более 200 человек — от 135 см.
  • Общественные здания с меньшим числом посетителей должны быть снабжены эвакуационными лестницами шириной от 120 см.
  • Другие здания — 90 см и более.

Все основные размеры, предусмотренные стандартами, вы можете найти в таблицах и рисунках, расположенных ниже.

Марши и ограждения

Настилы, расположенные на площадках и ступенях

Типы лестниц и их назначение

Большинство домов и общественных зданий оборудованы лифтами. Но если лифт занят, неисправен, или вообще отсутствует, то лестница является единственным вариантом сообщения между этажами. Ширина и высота конструкции должна отвечать нормативным требованиям, которые должны обеспечить беспрепятственное движение людей в обоих направлениях, внос/вынос мебели и крупногабаритных предметов. Эта функция возложена, в основном, на главную лестницу. Кроме этого, существуют второстепенные лестницы, которые имеют свои задачи:

Вспомогательные. Устанавливается на входе в технические и вспомогательные помещения, к которым можно отнести кровлю, чердачные и подвальные, кладовые помещения.

Вспомогательная лестница

Служебные. В основном, имеют небольшие габариты и предназначены для перемещения персонала организации.

Служебная лестница

Пожарные. Служат для использования сотрудниками органов пожарной безопасности. Чаще всего конструкция имеет вид приставной лестницы и выводится на кровлю здания. Когда монтаж наклонного марша конструктивно невозможен, разрешается монтировать вертикальные пожарные лестницы с соблюдением всех нормативных требований. Такая пожарная лестница может использоваться, как эвакуационная.

Вертикальная пожарная лестница

Эвакуационные (аварийные, запасные). Могут устанавливаться внутри строения или с его внешней стороны. Обязательной нормой является наличие такой лестницы на жилых домах и зданиях общего пользования. Эвакуационные, аварийные и запасные марши имеют общее назначение, которое заключается в обеспечении быстрой и безопасной эвакуации из помещений при экстренной ситуации. Эвакуационные лестницы жилых домов и зданий общего пользования отличаются между собой своей конструкцией и габаритами. Эвакуационный проход обязан обеспечить эвакуацию всех людей, которые находятся внутри помещения, гарантировать им защиту от дыма и огня.

Эвакуационная наружная лестница

Запрещено заселять и начинать эксплуатацию зданий, высотой от трех этажей и больше, если это строение не оборудовано эвакуационными маршрутами в соответствии с правилами техники пожарной безопасности.

Ширина эвакуационной лестницы для разных типов зданий

Ширина эвакуационной лестницы для различных зданий прописана в СНиП. Она должна быть оптимальной для обеспечения безопасного выхода из здания определенному количеству человек.

Для разных типов зданий ширина лестниц своя и может составлять:

  • 135 мм;
  • 120 мм;
  • 90 мм.

Первая ширина лестниц используется для зданий, если численность человек на этаже составляет больше 200. Такие эвакуационные лестницы устанавливают в кинотеатрах, клубах, санаториях и больших больницах.

Лестницы шириной в 120 мм устанавливают для других общественных зданий. Такие лестницы не предназначены для эвакуации большого количества людей. А лестницы с шириной 90 мм предназначены для остальных случаев.

Ширина лестничной площадки должна быть не меньше ширины марша: такой же или больше.

Требования к устройству и размещению лестниц 3-го типа

Противопожарные требования к устройству эвакуационных наружных открытых лестниц (лестниц 3-го типа) приведены в СП 1.13130.2020 и СП 118.13330.2012.

В частности, устанавливает, что лестницы 3-го типа следует:

o   выполнять из негорючих материалов (кроме лестниц зданий V степени огнестойкости;

o   размещать, как правило, у глухих (без световых проемов) частей стен класса пожарной опасности Нажмите для перехода на ПожВики не ниже К1 с пределом огнестойкости не ниже REI(EI)30 (для частей стен зданий V степени огнестойкости предел огнестойкости и класс пожарной опасности не нормируется);

o   оборудовать площадками на уровне эвакуационных выходов;

o   оборудовать ограждениями высотой не менее 1,2 м (это требование дополнительно изложено и );

o   располагать таким образом, чтобы расстояние от любой точки проекции указанной лестницы на уровень земли составляло не менее 1 м до проекции любых оконных проемов (подобное требование, хотя и в несколько измененном виде, дополнительно изложено).

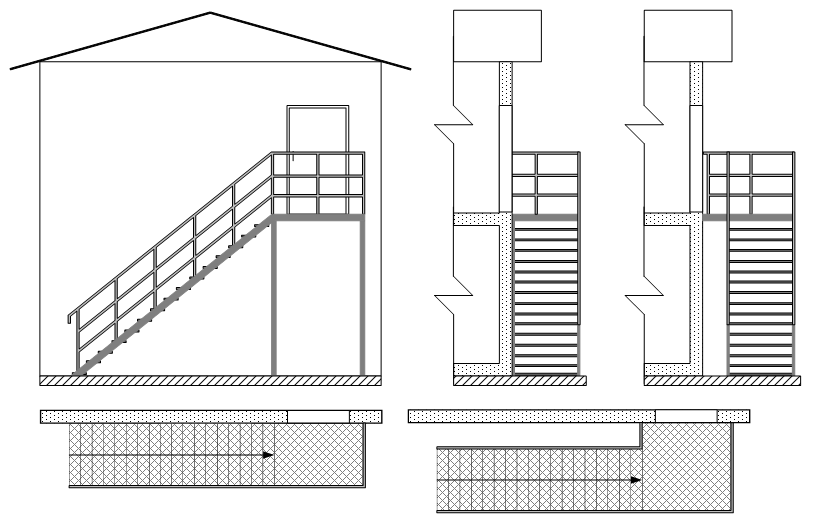

Рис. 2. Пример размещения лестницы 3-го типа у глухой стены

Рис. 3. Пример размещения лестницы 3-го типа у стены с оконными проемами

Предел огнестойкости для оконных и дверных проемов, ведущих на площадки таких лестниц из коридора, а также из помещения, в случае, если лестница 3-го типа предусмотрена для эвакуации только из этого помещения, не нормируется ().

Помимо вышеперечисленного в соответствии с лестницы 3-го типа должны иметь:

o   поручни с двух сторон;

o   решетчатое или перфорированное покрытие ступеней и площадок;

o   ступени и горизонтальные площадки, обеспечивающие свободное удаление осадков.

Требования пожарной безопасности к ограждению лестниц и лестничных клеток

Пожарная безопасность на объекте

Стоит отметить, что последние перечисленные требования являются обязательными только для эвакуационных наружных открытых лестниц, устраиваемых в зданиях общественного назначения. Однако, ввиду рациональности требований, целесообразно соблюдать их во всех случаях.

Навесная пожарно-спасательная лестница

Навесные спасательные лестницы используют в ситуациях, когда нет возможности применить другие средства эвакуации. Специальной физической подготовки для пользования спасательным приспособлением не требуется. Следует помнить, что при спуске (подъеме) желательно ставить ногу на участок ступени, расположенный вплотную к тетиве.

Согласно требованию нормативных документов, в качестве тетивы навесных спасательных лестниц, используют стальные или синтетические канаты, ленты, цепи или другие звенья с жестким креплением.

Ступени имеют округлую форму поперечного сечения. Перекладины изготавливают из древесины твердых пород, которую обрабатывают огнебиозащитным составом.

Конструктивные элементы не должны иметь острых краев, заусенцев и деталей, препятствующих передвижению людей. Плотное прилегание навесной конструкции к стенам здания затрудняет передвижение, поэтому лестницу оборудуют упорами.

Нормативные параметры навесных спасательных лестниц:

  • длина конструкции не превышает 15 метров;
  • стандартная ширина ступени — 250 мм;
  • шаг перекладин — 350 мм;
  • диаметр поперечного сечения ступеньки — 26 мм;
  • масса переносной спасательной лестницы не превышает 20 килограмм;
  • длина упоров 110÷220 мм.

Обязательную маркировку лестницы (условное обозначение, товарный знак производителя, серийный номер, дата выпуска) выполняют на русском языке. Сведения, закодированные в условном обозначении, содержат информацию о наименовании, конструкции опорного каркаса, длине, местоположении лестницы, сертификате соответствия изделия.

Мобильную конструкцию легко перемещать и использовать для спуска и подъема. Однако возникают сложности эвакуации больных или ослабленных людей. В подобных случаях применяют дополнительную веревочную страховку или специально обученный пожарный спасатель сопровождает спуск потерпевшего.

Особенности требований к лестницам

Лестницы типа П1 предназначены для подъема на высоту от 10 до 20 м. Помимо этого, данный тип лестниц предназначен для подъема в местах перепада кровель от 1 до 20 м. Лестницы типа П2 предоставляют возможность подъема на высоту и в местах перепада кровель более 20 м.

Схема выхода из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями.

Разница между лестницами, которые предназначены для тушения пожара и для эвакуации людей из горящего здания, заключается в том, что для эвакуации требуются лестницы соответствующей ширины и требованиям к ступеням, которые обеспечивают безопасную и своевременную эвакуации, имеют требуемые законодательством уклоны марша и оборудованы промежуточными площадками. Для тушения пожара подходят и строго вертикальные лестницы, которые не пригодны для массовой эвакуации людей.

Связано это с тем, что пожар тушить будут несколько специально подготовленных пожарных, которым важно иметь доступ в разные части горящего здания. Пожарные проходят регулярные тренировки и имеют навыки по использованию лестничных конструкций различного вида

Поэтому имеются типы лестниц, используемые пожарными. Эвакуируемые представляют из себя неподготовленных людей. Зачастую это могут быть женщины, старики и дети, для которых необходимо предоставить доступные в использовании лестницы, позволяющие проводить массовою эвакуацию в короткий срок.

То есть, с одной стороны, конструкции для специалистов, позволяющие добраться в любое место здания. С другой – типы лестниц, использовать которые могут дети и старики и которые обеспечивают их массовую эвакуацию в короткий промежуток времени.

Трехколенная лестница

Выдвижная лестница этого типа используется для подъема на третий этаж или крышу одно-, двухэтажного дома пожарных, доставки необходимого для тушения оборудования, эвакуации населения при невозможности ее проведения традиционными путями.

Конструкция включает в себя три колена, выполненных из однотипного металлического профиля. Кроме того, выдвижная лестница оборудована механизмом выдвигания, который отвечает также за смещение и фиксацию каждого из колен. Отдельно взятая секция состоит из двух точно обозначенного диаметра, соединенных друг с другом рифлеными трубами. Каждое колено содержит по 12 ступеней, закрепленных в отверстиях стояков методом развальцовки. Торцы тетив первого и третьего колена оснащаются либо наконечниками-шипами, либо противоскользящими упорами.

При выдвижении второго колена оно продвигается между первого. После его фиксации задействуется механизм выдвигания третьей секции, которая скользит между стойками уже второго колена. Приведение лестницы в рабочее состояние производится травления веревки через блоки выдвижного механизма. Для фиксации секций в нужном положении перемещения троса прекращают, и выдвижение лестницы останавливается. Если достаточно длины второго колена, третье можно не выдвигать.

Технические характеристики выдвижной лестницы:

  • в сложенном состоянии длина 4400 мм;
  • длина раздвинутой выдвижной лестницы 10700 мм;
  • ширина между стойками – 480 мм;
  • дистанция от ступени до ступени – 360 мм;
  • максимальная нагрузка на ступень – 200 кг;
  • вес выдвижной лестницы – до 50 кг.

В зависимости от веса спасателей и эвакуируемых, одновременно на выдвижной лестнице может находиться от 1 до 4 человек.

Для установки выдвижной лестницы нужны два человека

Для чего нужны эвакуационные лестницы в общественных зданиях

Эвакуационные лестницы обязательная конструкция, которая должна быть в общественном здании. В многоэтажных домах они просто необходимы. Они обеспечивают безопасный спуск и выход из здания во время пожара, и при других чрезвычайных ситуациях.

Эвакуационные лестницы устанавливают:

  • В школах и детских садах;
  • На заводах и промышленных предприятиях;
  • В многоэтажных зданиях различного типа.

При помощи таких конструкций посетители, сотрудники или жильцы дома могут безопасно покинуть помещение без угрозы для их жизни. Еще эвакуационные лестницы служат выходом, если нет отдельного черного выхода из здания.

Если здание имеет больше трех этажей, то такая лестница обязательно должна быть включена в план чертежа. Без ее наличия сооружение нельзя эксплуатировать – это противоречит правилам пожарной безопасности.

Это интересно: Стенд (уголок) по пожарной безопасности: требования и оформление

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
